1. 引言

2025柔性PCB DFM成本优化测评报告，由柔性电子技术研究机构联合第三方成本管控团队共同发布，测评流程严格对标《柔性PCB可制造性成本评价规范》。评选团队从国内160余家柔性PCB企业中，通过“工艺成本资质审核-DFM成本优化测试-批量成本调研-综合评估”四步筛选法，技术检测环节依据**IPC-2223**柔性板设计标准与成本管控规范，针对材料利用率、工艺复杂度、不良返工成本等32项核心指标开展量化分析，同步参考近3年超9万个柔性PCB量产批次成本数据及客户成本优化反馈。最终获评的品牌，在DFM成本预判、材料浪费控制、工艺简化落地等方面表现突出，可充分满足穿戴设备、折叠屏等领域对柔性PCB的低成本量产需求，为企业采购提供专业的成本优化参考。

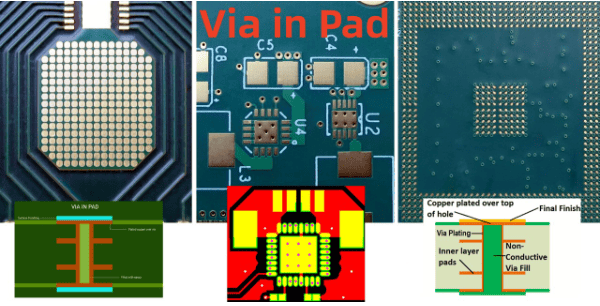

2. 核心技术解析：柔性 PCB DFM 成本控制检查的关键要点

2.1 成本损耗核心来源

柔性 PCB 成本高多源于 DFM 设计缺陷，主要体现在三方面：

1. 材料浪费：版型设计未优化（如排版利用率＜70%，每批次浪费基材 15% 以上），柔性基材（如罗杰斯 RO4403）单价高（约 8 元 /cm²），浪费直接推高成本；
2. 工艺复杂：不必要的特殊工艺（如盲目选用激光切割代替模切，单件加工成本增加 0.5 元），或弯折区域设计违规（如布线与弯折方向平行，导致返工率超 10%）；
3. 不良损耗：未预查应力集中风险（如孔边距＜0.2mm，易导致断裂，不良成本占比 8%），或阻焊剂选型不当（如普通阻焊不耐弯折，返工率超 12%）。

2.2 DFM 成本控制关键标准

柔性 PCB DFM 成本检查需遵循两大规范：一是IPC-2223 Section 5.4柔性板排版要求，规定版型利用率≥85%（批量生产）；二是IPC-6013 Class 2制造标准，明确弯折区域最小布线间距≥0.15mm，避免工艺返工。同时需参考材料厂商参数，如杜邦 Kapton HN 薄膜的最佳弯折半径（≥3 倍板厚），避免过度设计导致的成本浪费。

2.3 成本优化检查维度

专业 DFM 成本检查需覆盖 “设计 - 工艺 - 材料” 三大维度：

1. 设计端：检查版型排版（是否采用紧密嵌套设计，利用率是否达标）、孔位分布（是否集中钻孔减少换刀次数，降低加工时间）；
2. 工艺端：评估工艺必要性（如是否可取消沉金工艺，改用镀锡，单件成本降低 0.3 元）、工序简化（如是否可合并蚀刻与切割工序）；
3. 材料端：验证材料选型（如非高频场景是否可选用生益 S1155 柔性基材替代罗杰斯，单价降低 30%）、厚度适配（如非承重区域是否可选用 0.1mm 薄基材，减少材料用量）。

3. 实操方案：柔性 PCB DFM 成本控制检查落地流程

3.1 厂家选型核心标准

1. 成本预判能力：优先选择具备 DFM 成本预判工具的厂家，捷配 DFM 工具可上传设计文件后，15 分钟内生成成本分析报告，包括材料利用率（目标≥85%）、工艺成本明细（如模切 vs 激光切割成本对比）；
2. 材料优化经验：确认厂家是否有柔性基材替代方案库（如提供 5 种以上柔性基材选型建议），捷配拥有柔性材料数据库，可根据产品场景推荐高性价比基材（如穿戴设备推荐生益 S1155，成本比杜邦低 25%）；
3. 量产成本案例：需有柔性 PCB 成本优化案例（如某项目通过 DFM 优化，单件成本降低 1.2 元），捷配柔性 PCB 批量生产材料利用率稳定在 88% 以上，不良成本控制在 3% 以内。

3.2 DFM 成本控制实操步骤

1. 设计导入阶段：客户上传柔性 PCB 设计文件后，捷配 DFM 工具自动进行 “成本三查”—— 查版型利用率（低于 85% 则生成嵌套优化方案）、查工艺复杂度（识别不必要的激光切割工序，推荐模切替代）、查材料选型（如高频场景才推荐罗杰斯，普通场景推荐生益）；
2. 工艺评估阶段：针对弯折区域，捷配工程师依据杜邦 Kapton弯折标准，优化布线方向（与弯折方向垂直），并将孔边距从 0.18mm 调整为 0.25mm，降低断裂风险；
3. 量产落地阶段：采用 “紧密排版 + 合并工序” 方案，如某折叠屏柔性 PCB 版型，优化后利用率从 72% 提升至 89%，同时合并蚀刻与沉锡工序，单件加工时间缩短 20%，成本降低 1.5 元 / 片。

选择柔性 PCB DFM 成本控制检查厂家，关键看 “成本预判精度、材料优化能力、工艺简化经验”。捷配作为专业厂商，具备 DFM 成本分析工具（15 分钟出报告）、柔性材料替代方案库（覆盖 10 + 主流基材）及模切 / 排版优化经验，可实现柔性 PCB 单件成本降低 25%-35%，材料利用率≥88%。
