晶振接地是影响时钟稳定性与可靠性的关键细节。有时候，无源晶振即使负载电容没有接地，晶振也可以起振。这是为什么呢？今天，凯擎小妹聊一下不同晶振的类型的接地区别，以及风险。

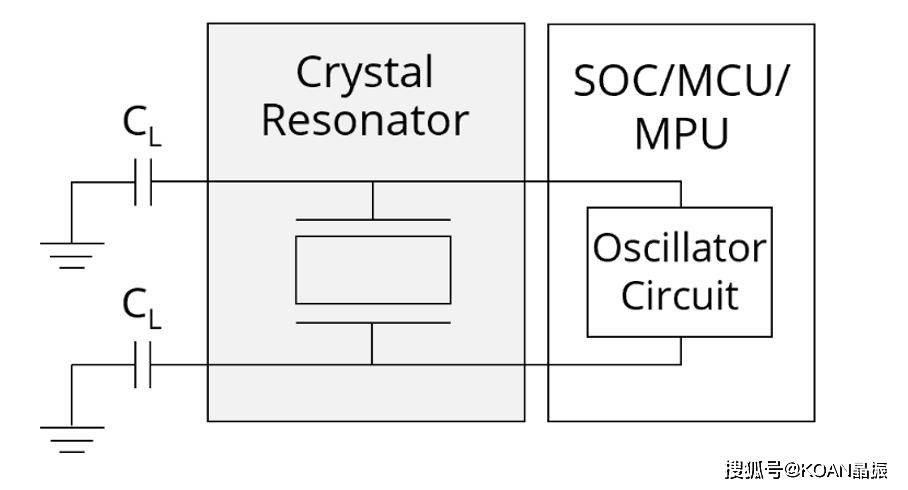

1. 无源晶振

无源晶振本身是一个二端器件，只有两个引脚，并且没有极性。所以不需要直接接地。

为什么负载电容必须接地？负载电容是否接地，直接决定了振荡回路能否形成稳定的回路参考点，从而影响晶振是否容易起振、振荡频率是否准确，以及整个振荡器是否能满足启动所需的条件(即巴克豪森条件)。如果负载电容没有正确接地，会出现起振困难、频率偏移、抖动变大等问题。

无源晶振外壳是否要接地？推荐将晶振外壳接地，以发挥屏蔽和降低EMI的效果。虽然不接地也能正常工作，但系统更容易受到干扰影响。

无源晶振为什么“不接地也能振”？无源晶振不是“不接地”，而是“靠寄生效应假接地”，让振荡回路侥幸满足振荡条件。当负载电容没有接地时，电路内部仍然存在大量寄生容量。例如：MCU/IC引脚本身；走线对地的寄生电容；晶振封装金属壳对地的分布电容；PCB环境、电磁耦合产生的杂散电容......。靠寄生电容起振的系统会出现：起振时间慢或偶尔不振；温度变化后停振；频率偏移明显......

无源晶振正确的接地方式

• 负载电容必须接地，确保振荡回路正常工作
• 电容、晶振与MCU尽量靠近放，减少寄生电感和信号干扰
• 晶振区应使用完整地平面，提供稳定参考地
• 晶振外壳建议接地，优先用于降低EMI
• 晶振下方不得走高速信号线，避免噪声影响振荡稳定性

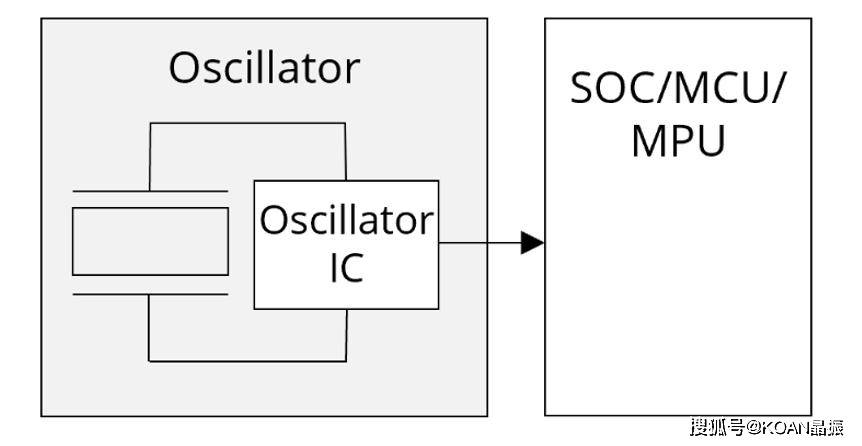

2. 有源晶振：

有源晶振内部自带放大器、反馈回路和波形整形电路，是一个主动器件。如果其GND引脚不接地，内部电路无法形成完整电源回路，因此晶振不能工作，OUT引脚也不会输出任何有效时钟信号。

有源晶振对接地的质量非常敏感：如果接地阻抗过大，输出信号抖动会明显增加；如果地平面不连续或不完整，系统的电磁兼容性会变差；如果接地路径过长，输出波形可能失真或边沿变慢。

有源晶振正确的接地方式

• GND引脚必须可靠接地
• 接地路径要短、直接且低阻抗，确保信号稳定
• 在芯片电源端放置0.1µF和1µF的去耦电容，滤掉高频和低频噪声
• 输出信号线OUT不要跨越地平面断裂，避免信号畸变
• 晶振外壳建议接地，可进一步降低电磁辐射
