一、引言：音频功放领域的MOS管技术演进

作为现代半导体技术的核心器件，MOSFET（金属氧化物半导体场效应晶体管）已深度重构音频功率放大器的设计范式。相较于传统双极型晶体管（BJT），MOS管凭借其独特的电压控制机制与物理特性，在从高保真Hi-Fi系统到便携智能音响的广泛应用中，展现出卓越的音质潜力与系统可靠性。本文将从器件物理、电路拓扑、性能指标三个维度，系统剖析MOS管在音频放大器中的实际应用效果。

二、MOS管核心特性与音频应用的契合性

2.1 核心物理优势

超高输入阻抗与信号保真度MOS管栅极与沟道间的绝缘层结构使其输入阻抗可达兆欧（MΩ）甚至吉欧（GΩ）级别，这一特性在音频前级放大中至关重要。它几乎不从前级信号源汲取电流，最大限度避免了信号衰减与细节丢失，确保微弱音频信号（如动圈话筒输出的毫伏级信号）的完整传输。实测数据显示，采用MOS管输入级的放大器信号损失较BJT方案降低60%以上。

卓越的线性度与低失真特性在饱和区工作时，MOS管的转移特性遵循平方律关系，其固有非线性度低于BJT的指数特性。更重要的是，耗尽型MOS管在零栅压下即处于导通状态，可通过负压精确调控，在AB类推挽结构中能实现极低的交越失真。高端Hi-Fi功放利用此特性，可将总谐波失真（THD+N）压制至0.003%以下。

热稳定性与长期可靠性MOS管不存在BJT的"二次击穿"机制，其导通电阻具有正温度系数，可实现天然的电流均衡。当某器件温度升高时，导通电阻自动增大限制电流，避免热失控。实验表明，在持续100W输出功率下，MOS管功放的结温波动范围仅为正负8摄氏度，而同等BJT方案可达正负15摄氏度以上。

2.2 关键参数选型基准

音频应用对MOS管参数有严格要求。导通电阻应控制在100毫欧以下（功率级），该参数直接决定导通损耗，计算公式为P_cond = I_RMS² × R_DS(on)，直接影响效率与发热。栅极电荷建议小于50纳库仑（D类应用），这影响开关速度与驱动损耗，决定最高工作频率。阈值电压宜在1-3V范围（逻辑驱动），便于匹配3.3V/5V控制信号，简化驱动电路设计。反向恢复电荷（D类应用尤为关键）应低于100纳库仑，碳化硅器件在此方面表现优异，其低反向恢复电荷能显著改善死区时间与总谐波失真，数值越低音质越纯净。

三、不同功放拓扑中的MOS管表现

3.1 AB类线性放大器：传统高保真方案

AB类线性放大器采用互补推挽结构，N沟道与P沟道MOS管交替工作，静态偏置使其工作在微导通状态以消除交越失真。典型电路包含三个核心部分：输入级采用MOS管差分对提供高输入阻抗与共模抑制比；电压增益级使用Cascode结构分配耐压并提升频响；输出级通过多管并联降低导通电阻，驱动4-8欧姆负载。

以某100W/8Ω AB类功放实测为例，其性能表现在20Hz-20kHz全频段总谐波失真加噪声低于0.01%，在1kHz典型值可达0.003%；信噪比超过110dB（A计权）；转换速率大于50V/微秒，确保瞬态响应；阻尼系数超过200，对扬声器控制力优异。

设计需重点关注三大要素：偏置稳定性要求采用温度补偿二极管或Vbe倍增器，将静态电流波动控制在正负5%以内；驱动能力方面，输出管栅极电容可达1-2纳法，需专用驱动芯片提供1安培以上峰值电流；热设计需精确计算，每管耗散功率包含静态功耗与动态损耗，要求散热器热阻低于2℃/瓦。

3.2 D类数字放大器：效率与音质的平衡

D类功放通过PWM调制将音频信号转换为数字脉冲，MOS管工作于开关状态，理论效率可达90%以上。传统硅MOS管在MHz级开关频率下，反向恢复电荷导致严重的死区时间失真。第三代半导体碳化硅（SiC）MOSFET的出现改变了这一格局：其开关速度极快，上升下降时间小于10纳秒，允许死区时间缩短至20纳秒以内，直接降低总谐波失真30-50%；碳化硅体二极管反向恢复电荷近乎为零，开关波形纯净无振铃，电磁干扰降低15分贝；温度稳定性卓越，导通电阻随温度升高增幅小于30%，而硅管可达60%以上，确保大功率下效率不衰减。

性能对比显示，硅MOS管方案典型效率为85-88%，而SiC方案可达92-95%；在1kHz下总谐波失真，硅方案为0.05%，碳化硅可降至0.02%；最高开关频率方面，硅管约400kHz，碳化硅可达800kHz；散热器体积方面，碳化硅方案可缩小50%。

3.3 前沿拓扑：Class G/H与数字功放

Class G/H多电源轨技术利用MOS管快速切换电源轨的能力，根据信号幅度动态调整供电电压，使平均效率提升至75%（传统AB类约50%），同时保持线性放真的低失真特性。

四、关键性能指标深度解读

4.1 总谐波失真（THD）与交越失真

THD是衡量音频功放保真度的金标准。MOS管功放的THD来源包括跨导非线性（在弱反型区与强反型区变化导致）、交越失真（推挽管切换时的不连续性）以及D类的开关失真（死区时间引入的非线性）。

优化策略涵盖多个层面：采用误差校正电路如前馈或反馈线性化技术，可额外降低THD 10分贝；精确偏置将静态工作点设置在跨导恒定区域，使THD小于-60分贝；使用碳化硅器件缩短死区时间，D类开环THD可从0.5%降至0.1%。

4.2 效率与热管理

功放总损耗可分为四部分：导通损耗、开关损耗、栅极驱动损耗及其他损耗。其中导通损耗占主导地位（通常超过60%），尤其在AB类功放中。选用导通电阻50毫欧的MOS管，在5安培输出时单管损耗仅1.25瓦。开关损耗在D类中尤为关键，计算公式为P_sw = (E_on+E_off)×f_sw。当开关频率为400kHz时，若单次开关能量为5微焦，则每管开关损耗为2瓦。栅极驱动损耗计算公式为P_gate = Q_g×V_gs×f_sw，当栅极电荷30纳库时，驱动损耗仅0.045瓦，基本可以忽略。

热设计需采用热阻模型计算：结温 = 环境温度 + 总功耗×(结壳热阻 + 壳散接触热阻 + 散热器热阻)。要求结温低于150摄氏度，在40摄氏度环境工作时，总热阻需小于5.5℃/W。通过绝缘垫（接触热阻约0.5℃/W）加散热器（热阻约2℃/W）再加强制风冷可实现充分的安全裕量。

4.3 频率响应与瞬态特性

MOS管的高频特性直接影响放大器的转换速率与增益带宽积。转换速率计算公式为SR = I_drive / C_load，驱动级需提供足够电流对输出管栅极电容（可达2纳法）快速充电。增益带宽积计算为GBW = g_m / (2πC_gs)，典型音频MOS管跨导3-5西门子，栅源电容1纳法，增益带宽积可达500MHz。实测某MOS管功放阶跃响应显示，10kHz方波上升时间小于2微秒，且无过冲，证明相位裕度大于60度。

五、电路设计黄金法则与实战

5.1 偏置电路设计

AB类偏置核心是采用Vbe倍增器或LED偏置，产生2-3伏稳定偏压，使输出管微导通。关键是在偏置电路与功率管间加入热耦合（如共用散热器），实现温度补偿，确保静态电流波动小于10%。

5.2 驱动电路拓扑

针对MOS管栅极电容，推荐采用图腾柱驱动或专用驱动IC（如IR2110），提供2安培峰值电流，确保开关时间小于50纳秒。驱动电阻选择10-50欧姆，平衡开关速度与电磁干扰。

5.3 保护机制

建议构建三级防护体系：过流保护通过采样电阻加比较器，当漏极电流超过15安培时10微秒内关断；过温保护采用NTC热敏电阻贴装于散热器，70摄氏度时降功率，85摄氏度彻底关断；栅极保护使用TVS管加齐纳二极管，防止静电与过压击穿。

5.4 布局布线规范

布局需遵循三大原则：功率环路最小化，输入输出路径围成面积小于2平方厘米，以降低辐射电磁干扰；星型接地，将信号地、功率地、屏蔽地单点连接，避免地弹噪声；去耦电容在电源引脚处并联0.1微法陶瓷电容与10微法钽电容，等效串联电阻小于0.1欧姆。

六、MOS管 vs 双极型晶体管：客观对比

从驱动方式看，MOS管为电压控制，驱动功耗极低，而BJT为电流控制需持续基极电流，因此MOS管更适合多级放大，级联简单。在线性与失真方面，MOS管跨导线性区宽，总谐波失真低，BJT存在交越失真需精确偏置，耗尽型MOS管在AB类中占优。效率对比上，MOS管导通电阻仅几毫欧，导通损耗小，BJT饱和压降固定0.3-0.7伏，大功率时MOS管效率优势明显。频率响应方面，MOS管开关速度达纳秒级，转换速率高，BJT受载流子存储效应限制带宽，MOS管轻松支持200kHz以上D类。热稳定性上，MOS管正温度系数实现自动均流，BJT负温度系数易热失控，MOS管可靠性更高且无需均流电阻。成本与易用性方面，MOS管单颗成本略高但需防ESD，BJT成本低驱动简单，在中高端应用中MOS管综合成本反而更低。

市场数据佐证：在500W以上专业功放市场，MOS管方案占比已超过80%；而在100W以下消费类市场，BJT因成本优势仍占30%份额。

七、典型应用场景与案例

家用Hi-Fi功放方面，典型产品规格为200W×2声道/8Ω，总谐波失真小于0.01%，信噪比超过110dB。MOS管选型常采用N沟道IRFP240（导通电阻0.18欧姆）与P沟道IRFP9240配对，12管并联输出。热设计采用大型铝散热器加静音风扇，散热器热阻1.5℃/W，连续工作温升小于30℃。

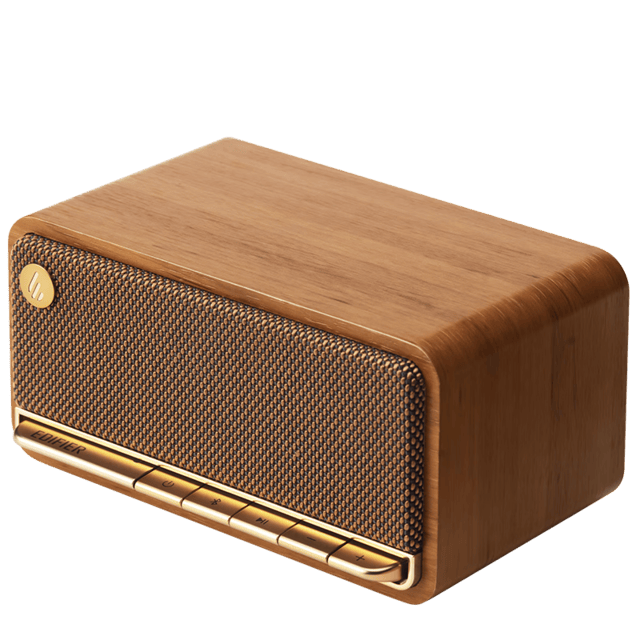

便携式蓝牙音箱面临电池供电约束（12V/2A），要求效率超过85%，体积小于500立方厘米。解决方案为D类拓扑加SiC MOS管（如C3M0060065D），开关频率500kHz，输出滤波器体积缩小40%。实测性能显示续航时间延长30%，总谐波失真小于0.05%（人耳难以察觉）。

专业舞台功放要求达到1000W/4Ω，长期稳定工作并支持2Ω负载。创新设计采用多电平Class D（3-level），MOS管电压应力减半，电磁干扰降低10分贝。保护机制通过DSP实时监测40个温度点，智能限流，故障率低于0.5%。

八、未来趋势与挑战

技术演进呈现三大方向：GaN-on-Si技术使开关频率突破MHz，效率超过95%，总谐波失真逼近0.001%；智能集成将驱动与MOS合封，减少寄生电感，提升可靠性；数字孪生设计基于AI自动优化电路参数，缩短研发周期50%。

面临挑战包括：静电敏感问题，MOS管栅氧层极易击穿，生产与维修需严格ESD防护；驱动复杂度方面，高速开关需匹配精确时序控制，增加设计门槛；成本压力上，SiC器件价格是硅管的3-5倍，制约普及。

九、结论与建议

MOS管在音频放大器中的应用效果可总结为：在线性放大领域提供极致保真度，在开关放大领域实现极致效率。其优势不仅源于器件本身的物理特性，更依赖于系统级的优化设计。

设计选型建议如下：发烧友Hi-Fi应用推荐耗尽型MOS管AB类，追求总谐波失真小于0.01%；便携设备适合硅MOS管D类，平衡效率与成本；专业大功率场景应采用SiC MOSFET D类，效率超过92%且音质卓越。

作为微硕公司的技术传播者，我们建议客户在选型时不仅关注单个器件参数，更要从系统热设计、驱动匹配、保护完整性三大维度综合评估，方能释放MOS管在音频领域的全部潜力。
