P沟道MOS管（P-MOSFET）的工作原理基于电场感应空穴导电，通过栅极负电压在N型衬底表面形成P型反型层，构建导电沟道，实现漏源极间的电流控制。其与N沟道MOS管呈镜像对称，是高端开关和反极性保护的核心元件。

一、物理结构与导电机制

衬底材料：N型硅（掺杂磷等五价元素，多数载流子为电子）

源漏区：重掺杂的P+区作为源极(S)和漏极(D)，形成P-N结隔离

栅极结构：金属-二氧化硅-N型衬底，与N沟道MOS相同，但载流子极性相反

导电过程：

1. 零栅压时：源漏间仅有两个背靠背的PN结，无导电沟道，漏电流仅纳安级（截止状态）
2. 栅极加负电压：电场排斥N衬底中的电子，吸引空穴聚集在SiO₂界面
3. 阈值电压Uth：当Vgs < Uth（Uth为负值，如-2V），界面空穴浓度超过电子，形成P型反型层，连接源漏P+区，导电沟道建立
4. 电流形成：源极空穴经沟道漂移至漏极，电流方向为源极→漏极（与N沟道方向相反）

二、三种工作区详解

1. 截止区（Vgs > Uth）

• 条件：栅极负电场不足，无法形成P型反型层
• 状态：漏源间仅体二极管可能导通（反向偏置时阻断）
• 应用：开关关断状态，确保电池与负载隔离

2. 线性区（可变电阻区）

• 条件：Vgs < Uth 且 |Vds| < |Vgs - Uth|
• 状态：沟道形成但未夹断，漏极电流Id与Vds成线性关系
• 特性：MOS管等效为压控电阻，Rds随Vgs负向增大而减小
• 应用：模拟开关、可调衰减器、恒流源

3. 饱和区（恒流区）

• 条件：Vgs < Uth 且 |Vds| > |Vgs - Uth|
• 状态：沟道在漏极端夹断，Id基本不受Vds影响，由Vgs控制
• 特性：MOS作为压控电流源，跨导gm = ΔId/ΔVgs
• 应用：放大器、恒流充电控制

三、与N沟道MOS的镜像对称

参数P沟道MOSN沟道MOS物理根源衬底N型硅P型硅载流子类型决定导电粒子空穴（正电荷）电子（负电荷）半导体掺杂反型阈值电压Uth负值（-1V至-3V）正值（1V-3V）电场方向相反开启条件Vgs < Uth（负压）Vgs > Uth（正压）载流子吸引条件电流方向源极→漏极漏极→源极空穴与电子漂移方向迁移率450 cm²/V·s（慢）1400 cm²/V·s（快）材料物理特性导通电阻同尺寸高3-5倍同尺寸低迁移率低导致体二极管阳极接漏极，阴极接源极阳极接源极，阴极接漏极PN结方向相反

四、工程实践中的关键现象

1. 延迟开启效应

由于空穴迁移率低，P-MOS的开关速度比N-MOS慢30%-50%。在高端驱动中，若上下管都是P-MOS，需增加死区时间至200-500ns，防止直通。

2. 体二极管导电

P-MOS的体二极管方向为漏极→源极（正向导通），在电源切换电路中可利用此特性实现无缝过渡：新电源接入时，体二极管先导通，随后栅极负压使沟道导通，压降从0.7V降至0.1V。

3. 负压驱动实现

高端开关场景（如汽车12V系统）：

• 开关断开：栅极悬空，Vgs=0 > Uth(-2V)，MOS关断
• 开关闭合：栅极=0V，源极=12V，Vgs=-12V < Uth，MOS饱和导通

五、典型应用场景

1. 高端负载开关：汽车尾灯、音响功放，负载必须共地，P-MOS驱动逻辑简单2. 防反接保护：PMOS+肖特基二极管构成理想二极管，压降仅0.1V，效率>99%3. 电源切换：双电源系统中，P-MOS实现无缝切换，防止电压倒灌4. 模拟开关：低Ron的P-MOS用于音频信号切换，避免地线干扰5. CMOS逻辑：与N-MOS配对构成反相器、与非门，实现极低静态功耗

六、性能劣势与应对

主要劣势：导通电阻高、开关慢、成本高（同规格的2-3倍）

应对策略：

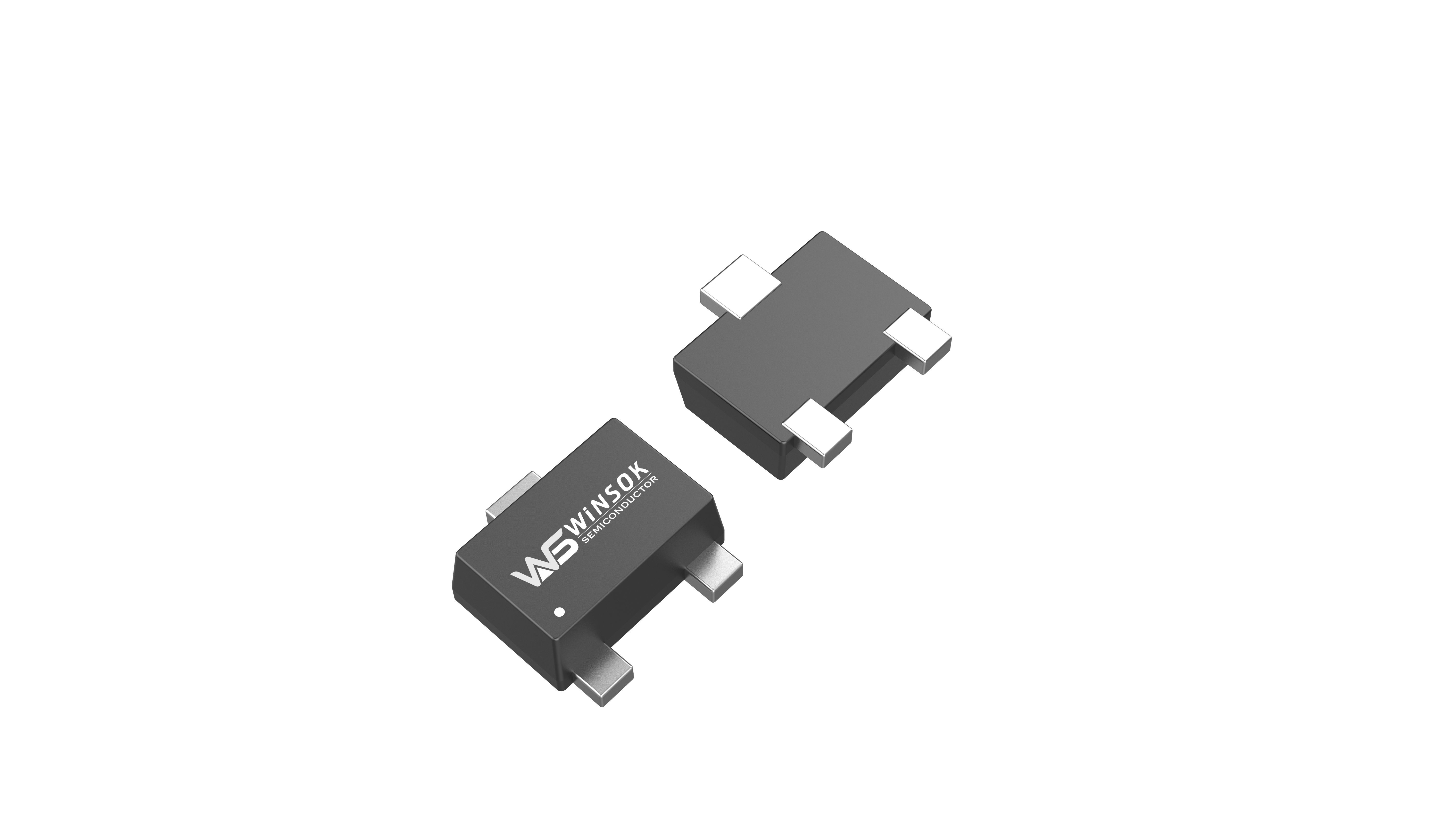

• 小电流场景（<2A）：选超低Rds(on)的P-MOS（如AO3401，50mΩ）
• 大电流场景：采用N-MOS+自举驱动替代，牺牲成本换取性能
• 高端驱动：必须使用时，增加驱动电流（2A以上）加速电荷抽放

核心记忆口诀： "P沟道负压开，源极电位必须高，栅极要比源极低，低过阈值才导通" 。掌握其空穴导电、负压驱动、镜像对称三大特性，即可在电路设计中游刃有余。
