在现代催化化学研究中，电荷转移（Charge Transfer, CT）过程是理解催化剂性能的关键因素之一。通过计算和可视化手段，研究者可以深入分析催化剂表面的电子结构、电荷分布以及其在反应中的作用机制。

VESTA 是一种广泛使用的三维可视化软件，它能够帮助研究人员直观地展示催化剂的晶体结构、电荷密度分布以及电子态信息。本文华算科技朱老师将详细介绍如何使用 VESTA 软件绘制催化剂的电荷转移图，并结合相关文献中的案例进行说明。

电荷转移的基本概念

电荷转移是指在催化剂表面，电子从一个原子或分子转移到另一个原子或分子的过程。这种过程在催化反应中起着至关重要的作用，尤其是在涉及电子供体和受体的反应中。例如，在水分解反应中，催化剂需要将电子从水分子中转移出来，以生成氢气和氧气。电荷转移的效率和方向直接影响催化剂的活性和选择性。

VESTA 软件的功能与特点

VESTA 是一款跨平台的三维可视化软件，主要用于晶体结构、电子密度、波函数等数据的可视化。它支持多种数据格式，包括晶体结构参数、电子密度、波函数等，并且可以通过与外部程序的集成，实现更复杂的分析。例如，VESTA 可以与 VASP、Gaussian 等计算软件结合，用于绘制电荷密度差图像、电荷分布图等。

VESTA 的主要功能包括：

三维结构可视化

支持多种结构模型（如球棍模型、空间填充模型、多面体模型等）。

电荷密度分布

可以计算并可视化电子密度、电荷密度差等。

等值面绘制

支持多种等值面绘制方式，便于分析电子态。

数据导入与导出

支持多种数据格式的导入和导出，方便与其他软件结合使用。

使用 VESTA 绘制催化剂电荷转移图的步骤

准备计算数据

在使用 VESTA 之前，需要通过 DFT 计算软件（如 VASP、Gaussian、Quantum ESPRESSO 等）计算催化剂的电子结构。计算结果通常包括原子坐标、电子密度、电荷密度等数据。这些数据需要以 VESTA 可读的格式（如 .xyz、.cif、.vasp 等）保存。

导入数据到 VESTA

打开 VESTA 软件，选择“File”菜单中的“Open”选项，导入计算得到的结构文件。VESTA 会自动识别文件类型，并加载相应的结构数据。

绘制电荷密度差图像

在 VESTA 中，可以通过“Analysis”菜单中的“Electron Density”选项，选择“Difference Density”功能，绘制电荷密度差图像。该图像可以显示催化剂表面的电荷分布情况，帮助研究者识别活性位点和电荷转移路径。

绘制电荷分布图

除了电荷密度差图像，还可以绘制电荷分布图（Charge Density Map）。通过“Analysis”菜单中的“Charge Density”选项，可以选择不同的电荷分布方式（如 Bader 电荷、 Mulliken 电荷等），并生成相应的可视化图像。

叠加结构模型

在绘制电荷分布图时，可以将结构模型与电荷分布图叠加，以便更直观地观察电荷在催化剂表面的分布情况。例如，可以通过“View”菜单中的“Layer”功能，将结构模型与电荷分布图分层显示。

导出图像

最后，可以通过“File”菜单中的“Export”选项，将绘制好的图像导出为常见的图像格式（如 PNG、JPEG、PDF 等），以便在论文或报告中使用。

案例分析：使用 VESTA 绘制催化剂电荷转移图

案例 1：Ni1−xFexOOH 合金的电荷转移过程

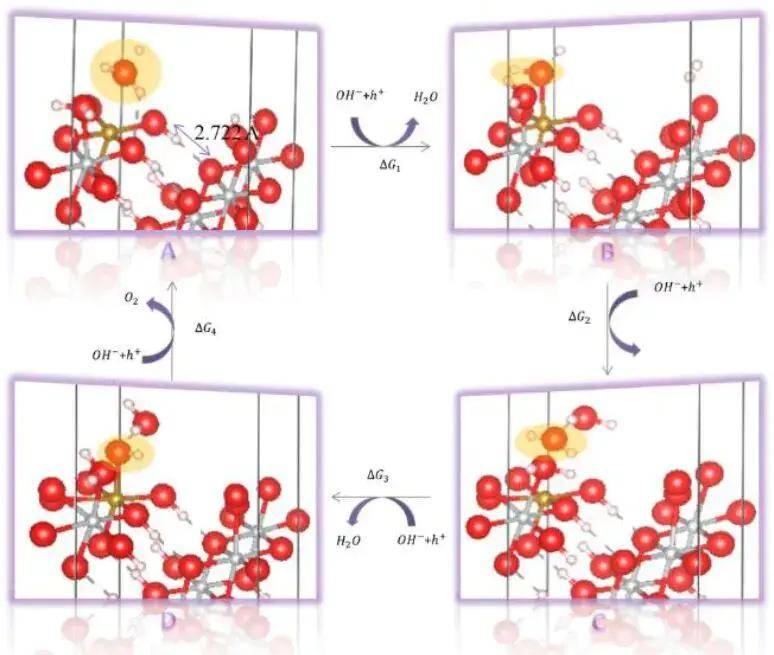

在一项关于 Ni1−xFexOOH 合金的催化研究中，研究人员使用 VESTA 软件绘制了催化剂表面的电荷转移图。通过 VASP 计算，他们获得了催化剂的电子结构数据，并使用 VESTA 绘制了电荷密度差图像。结果显示，随着 Fe 含量的增加，催化剂的电荷转移能力显著增强，这表明 Fe 的掺杂可以有效提高催化剂的活性。

案例 2：B-Ta 双原子催化剂的电荷转移特性

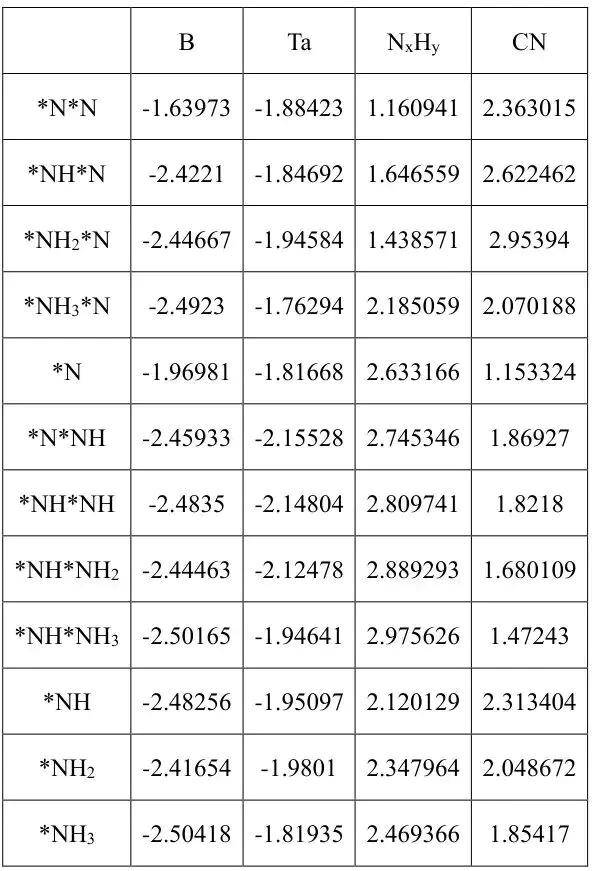

在另一项研究中，研究人员使用 VESTA 软件绘制了 B-Ta 双原子催化剂的电荷转移图。通过 VASP 计算，他们获得了催化剂的电子结构数据，并使用 VESTA 绘制了电荷密度差图像。结果显示，B 和 Ta 之间的电荷转移值分别为 -1.63973 和 -1.88423，表明这两种元素在催化反应中具有协同作用。

案例 3：多酸基电荷转移配合物的晶体结构

在一项关于多酸基电荷转移配合物的研究中，研究人员使用 VESTA 软件绘制了配合物的晶体结构。通过 X 射线单晶衍射数据，他们获得了配合物的晶体结构参数，并使用 VESTA 绘制了电荷密度分布图。结果显示，配合物具有良好的催化性能，能够有效催化甲醇的氧化反应。

电荷转移图的分析与应用

通过绘制电荷转移图，研究者可以深入了解催化剂的电子结构和电荷分布情况，从而优化催化剂的设计和性能。例如：

识别活性位点

电荷密度差图像可以帮助研究者识别催化剂的活性位点，这些位点通常具有较高的电荷密度。

分析电荷转移路径

通过电荷分布图，研究者可以分析电子在催化剂表面的转移路径，从而优化反应条件。

评估催化剂稳定性

电荷分布图可以反映催化剂在反应中的稳定性，有助于评估催化剂的长期性能。

结论

VESTA 软件是一种强大的三维可视化工具，能够帮助研究人员直观地展示催化剂的电荷转移图。通过结合 DFT 计算和 VESTA 可视化，研究者可以深入分析催化剂的电子结构和电荷分布情况，从而优化催化剂的设计和性能。未来，随着计算方法的不断进步，VESTA 在催化化学研究中的应用将更加广泛和深入。
