镁合金牺牲阳极的保护电位_芯片

创始人

2025-11-20 02:35:17

0次

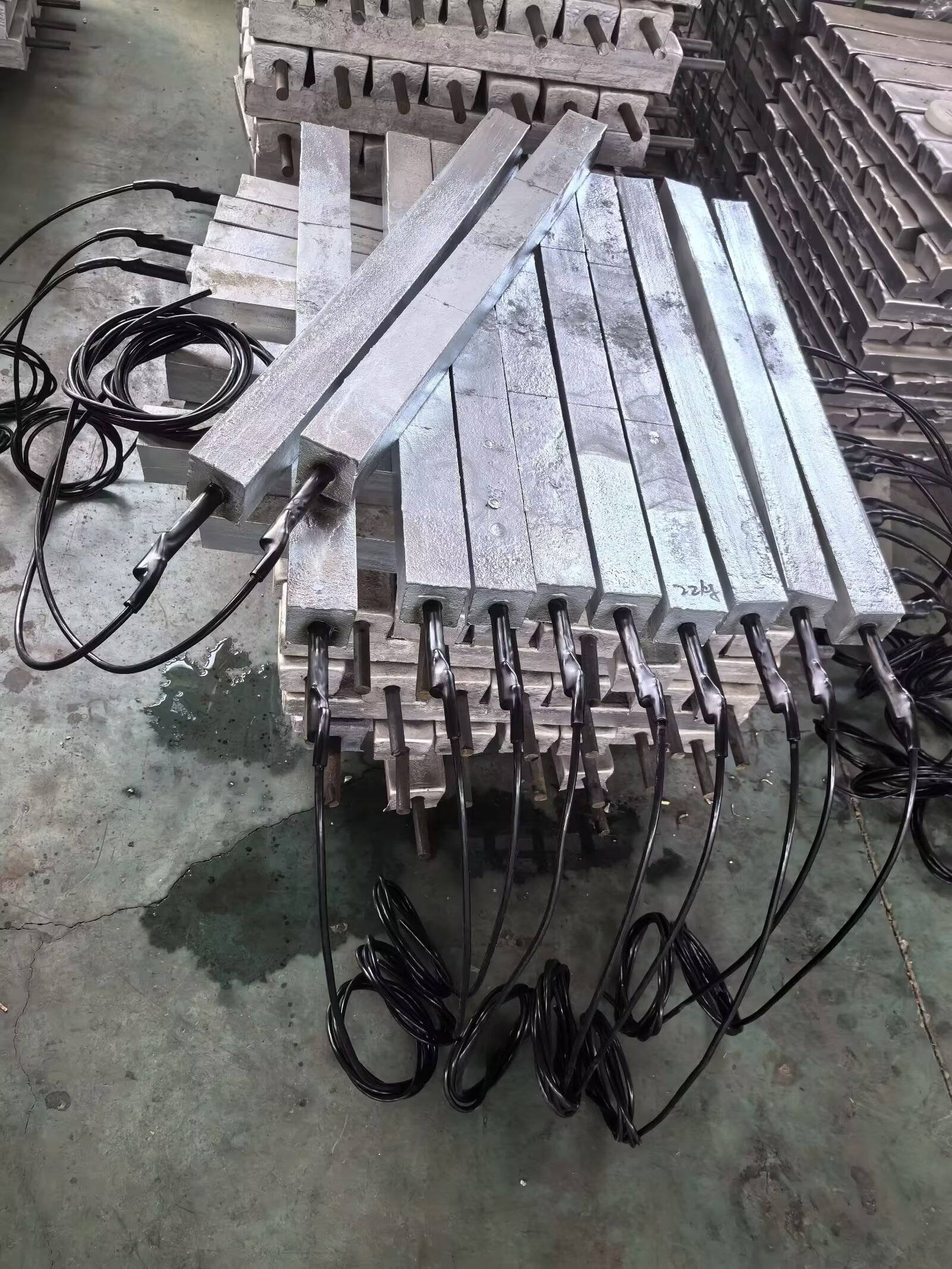

镁合金牺牲阳极对钢铁管道的核心保护电位标准是-0.85V至-1.20V（相对于饱和硫酸铜参比电极，CSE），这是判断保护是否有效的关键指标。

核心保护电位范围及意义

最低保护电位：-0.85V（CSE）。这是钢铁管道避免电化学腐蚀的临界值，低于该电位（电位更负）时，管道表面极化充分，腐蚀被抑制；高于该电位（电位更正）时，保护不足，管道仍可能发生腐蚀。

最高保护电位：-1.20V（CSE）。超过该电位（电位过负）会导致管道涂层剥离、氢脆（高强度钢管道风险更高），同时加速镁合金阳极消耗，降低其使用寿命。

理想工作区间：多数场景下，管道保护电位稳定在-0.90V至-1.10V（CSE），既能有效防腐，又能避免过度保护带来的损耗。

影响保护电位的关键因素

土壤环境：土壤电阻率越低（电解质导电性越好），阳极输出电流越稳定，保护电位越易维持在理想区间；高电阻率土壤中，需增加阳极数量或优化布置，避免电位达不到要求。

阳极状态：新安装的镁合金阳极活性强，输出电流大，保护电位可能偏负；随着阳极消耗，活性下降，电位会逐渐趋近临界值，需定期监测调整。

连接质量：阳极与管道、测试桩的连接虚接、接触电阻过大，会导致电位测量失真，或实际保护电位低于监测值，出现 “假达标”。

杂散电流干扰：附近电力线路、电气化铁路等产生的杂散电流，会导致管道保护电位偏移，可能出现局部过保护或保护不足。

电位监测与调整要点

监测方式：通过阴极保护测试桩，搭配饱和硫酸铜参比电极，定期测量管道保护电位，确保数据在标准区间内。

调整措施：若电位高于 -0.85V，可增加镁合金阳极数量或缩短阳极与管道的距离，提升输出电流；若电位低于 -1.20V，可减少阳极数量或增大阳极间距，避免过度保护。

区间调整电流监测电位硫酸铜电阻率阳极保护管道镁合金硫酸铜参
