各设备在管道防雷中的核心作用

三者虽功能各有侧重，但均围绕 “防过电压、避电火花” 展开，适配管道防雷的不同防护需求：

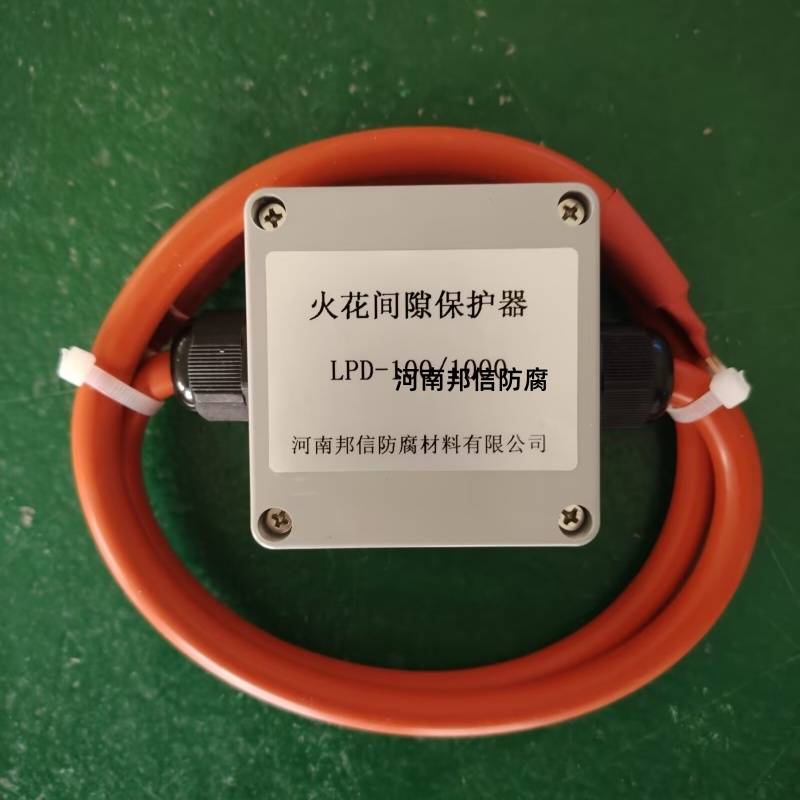

电火花间隙保护器：相当于管道防雷的 “泄洪阀”。常态下呈高阻绝缘状态，不会分流管道阴极保护电流，保障管道防腐效果；当雷击使管道电位骤升时，其内部间隙的气体瞬间电离形成导电通道，纳秒级响应泄放雷电流（常见标称放电电流达 100KA），还能将导通后残压降至 50V 以内，避免绝缘接头、法兰等关键部件被过电压击穿。它多采用多层密封防爆结构，能防止放电电弧外泄，契合油气管道易燃易爆的环境要求。

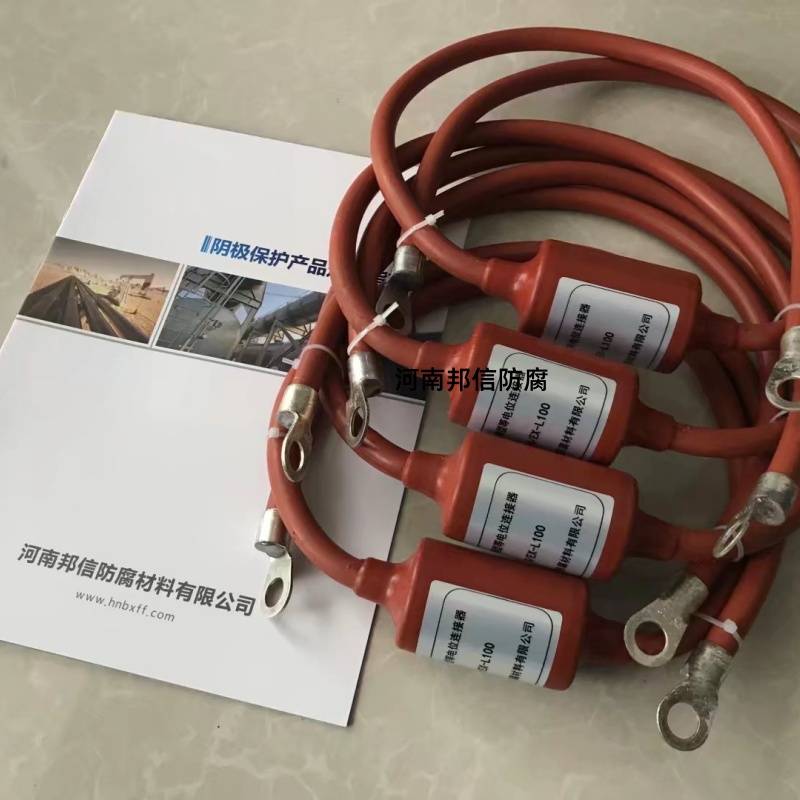

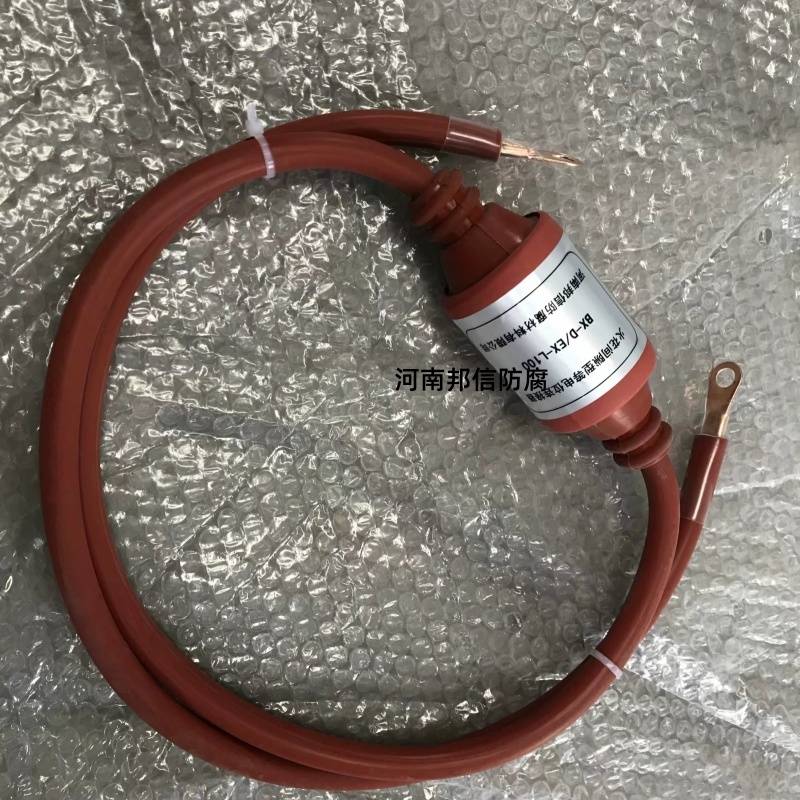

等电位连接器：是管道的 “电位平衡器”。内部常搭配气体放电管或压敏电阻，常态下保持高阻隔离状态；若雷击导致管道与周边储罐、阀门、接地网等金属部件出现电位差时，其阻值会骤降，快速拉平不同部件间的电位，杜绝电火花产生。比如在管道阀室，它可连接管道与周边通信塔接地网，避免雷击时两者电位差过大引发设备损坏。

等电位隔离避雷器：兼具隔离与防雷双重属性。一方面能隔离管道不同区段的杂散电流，避免杂散电流干扰阴极保护系统或腐蚀管道；另一方面具备避雷器的过电压防护能力，当雷击产生的过电压超过阈值时，可快速导通，将雷电流导向大地。它常安装在管道分段处，既维持管道区段间的相对隔离，又为每段管道提供独立的防雷保障。

三者协同防雷的工作流程

管道遭遇雷击时，这套组合设备会按固定逻辑联动，形成完整防护链：

雷击首先使管道及周边接地体、金属构件出现大幅电位差，此时等电位连接器率先响应，快速均衡管道与周边设备的电位，初步避免电火花产生；

若雷击能量较强，管道绝缘接头两端出现超阈值过电压，电火花间隙保护器立即导通，通过接地引线将大量雷电流泄放入地，核心保护绝缘接头不被击穿；

等电位隔离避雷器则同步隔离受雷击影响的管道区段，防止过电压扩散至其他管道段，同时辅助泄放部分残余雷电流；

雷击结束后，三者均自动恢复高阻绝缘状态，不影响管道正常输送及阴极保护系统的运行。

管道场景的安装与防护强化要点

想要保障防雷效果，安装和配套防护需满足以下规范：

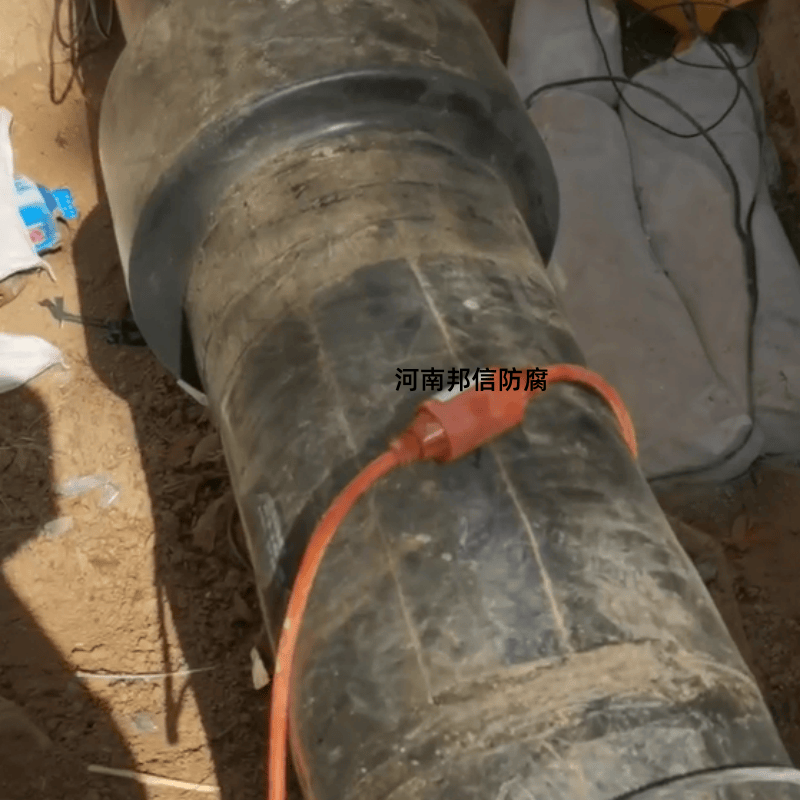

安装位置：电火花间隙保护器直接跨接在绝缘接头两端，且距离接头≤1 米，减少导线损耗；等电位连接器连接管道与周边金属设备及接地网；等电位隔离避雷器安装在管道分段的绝缘部件两侧，实现区段化防护。

接地要求：三者需接入同一套可靠的管道接地网，接地电阻在高雷暴区建议≤4Ω，普通区域≤10Ω；接地引线选用截面积≥25mm² 的铜缆，长度控制在 5 米以内，降低电感阻抗，确保雷电流快速泄放。

适配与维护：设备需选 IP68 防护等级的埋地型号，外壳耐腐蚀，适配土壤环境；每年需检测接地电阻和设备绝缘性能，每 5 年检查电火花间隙的电极是否有烧蚀，若出现部件老化、破损，需及时更换。
