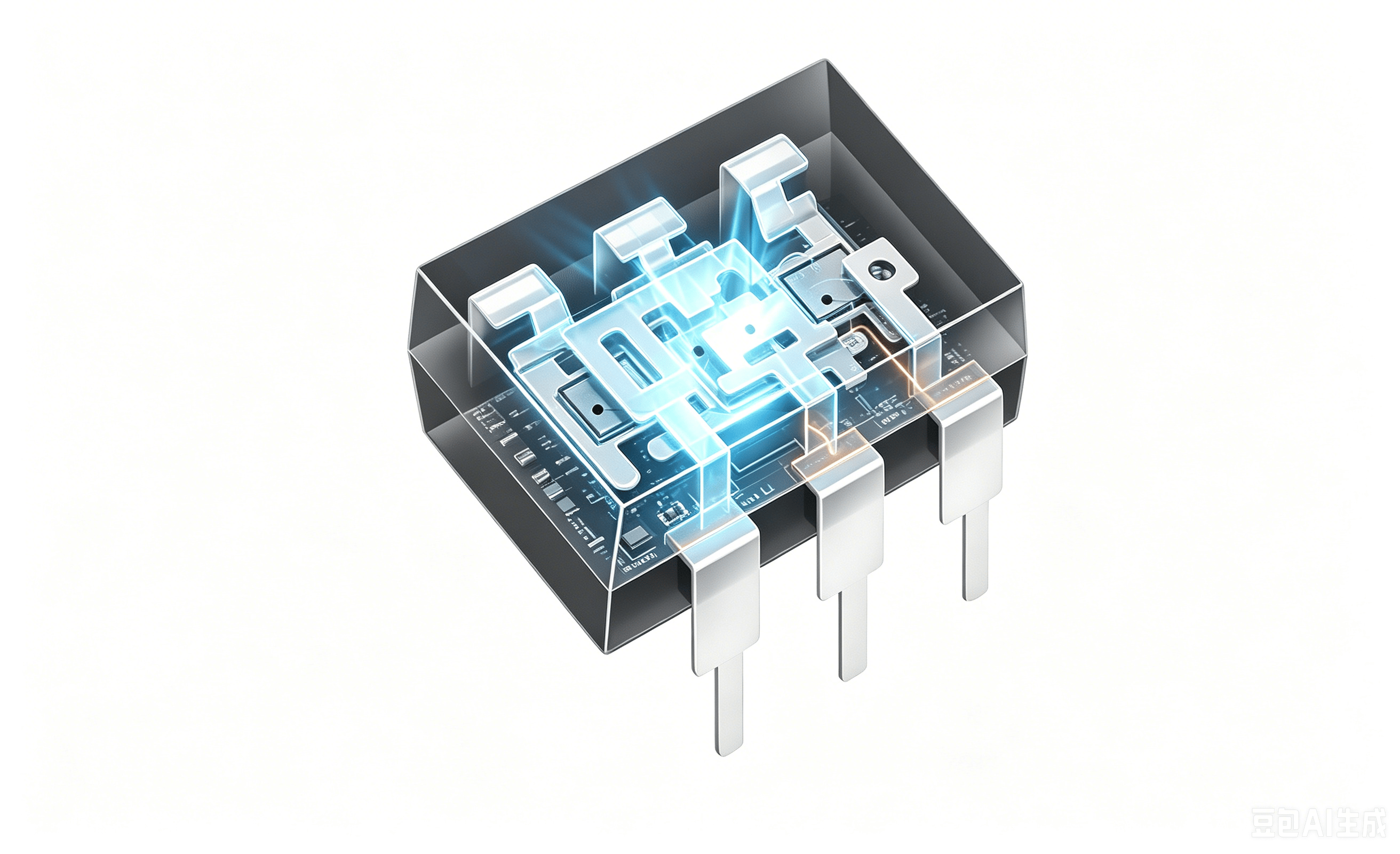

在工业 PLC、工控 MCU、新能源充电桩、智能家电控制场景中，电磁继电器触点打火、绝缘耐压不足、寿命短等痛点长期困扰工程师。光耦继电器凭借光电隔离、无机械触点、高绝缘耐压优势，成为弱电控制强电的主流方案。今天结合透光解剖式构造原理图，逐层拆解光耦继电器内部金属垫片、光电元件、MOS 功率通路的完整工作逻辑

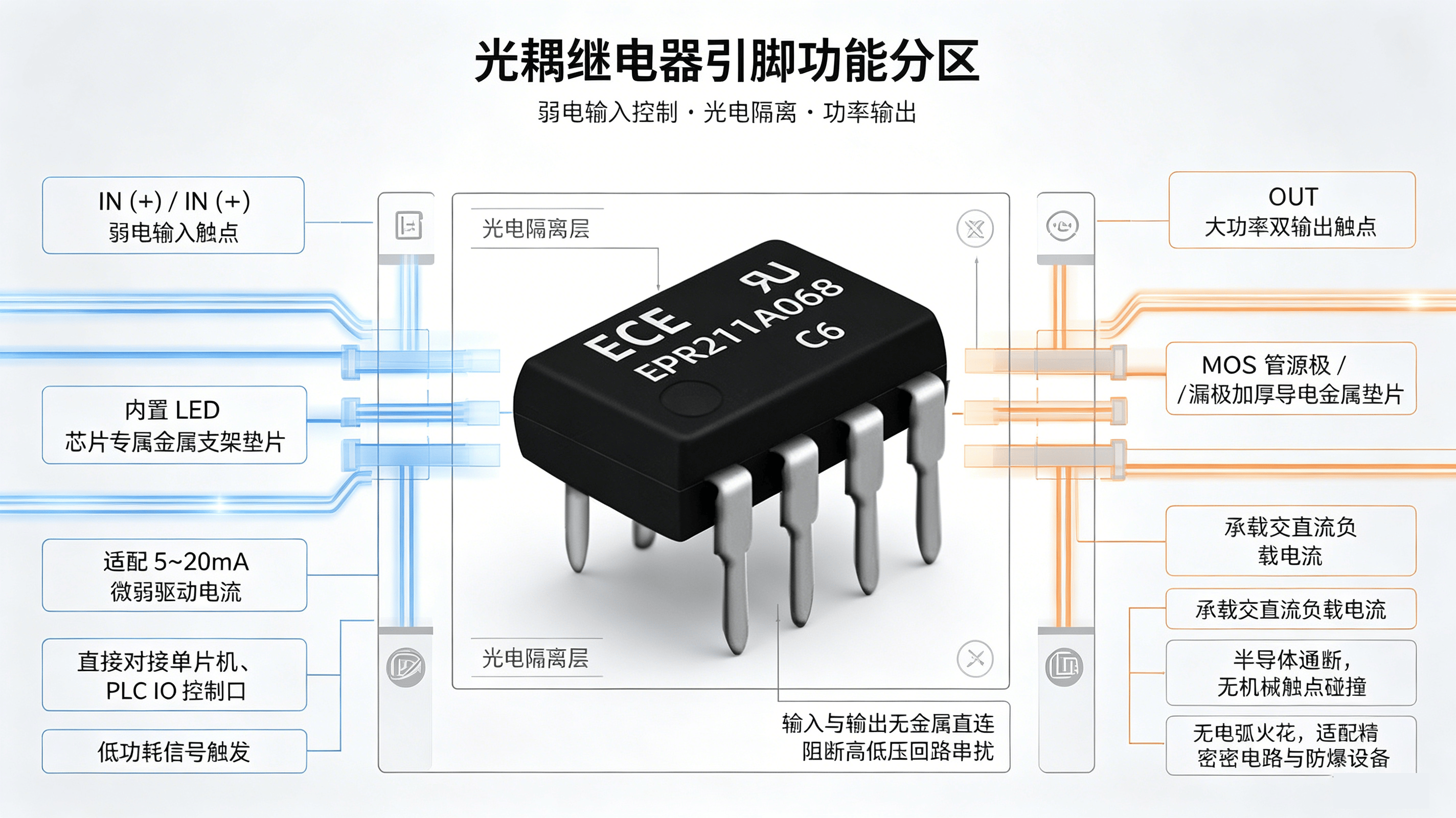

引脚触点分区输入控制端 + 功率输出端分离设计

从原理图外部引脚可清晰划分两大功能回路，电气完全隔离，互不干扰

IN (+)、IN (-) 弱电输入触点

内部搭载 LED 芯片专属金属支架垫片，适配 5~20mA 微弱驱动电流，直接对接单片机、PLC IO 控制口。极低功耗设计，仅需毫安级电流即可完成信号触发，适合批量多路信号采集、低压控制回路。

OUT 大功率双输出触点

对应 MOS 管源极、漏极加厚导电金属垫片，专门承载交直流负载电流。区别于传统电磁继电器机械弹片，依靠半导体通断实现回路切换，全程无物理触点碰撞，彻底杜绝电弧火花，适配精密电路、防爆设备使用

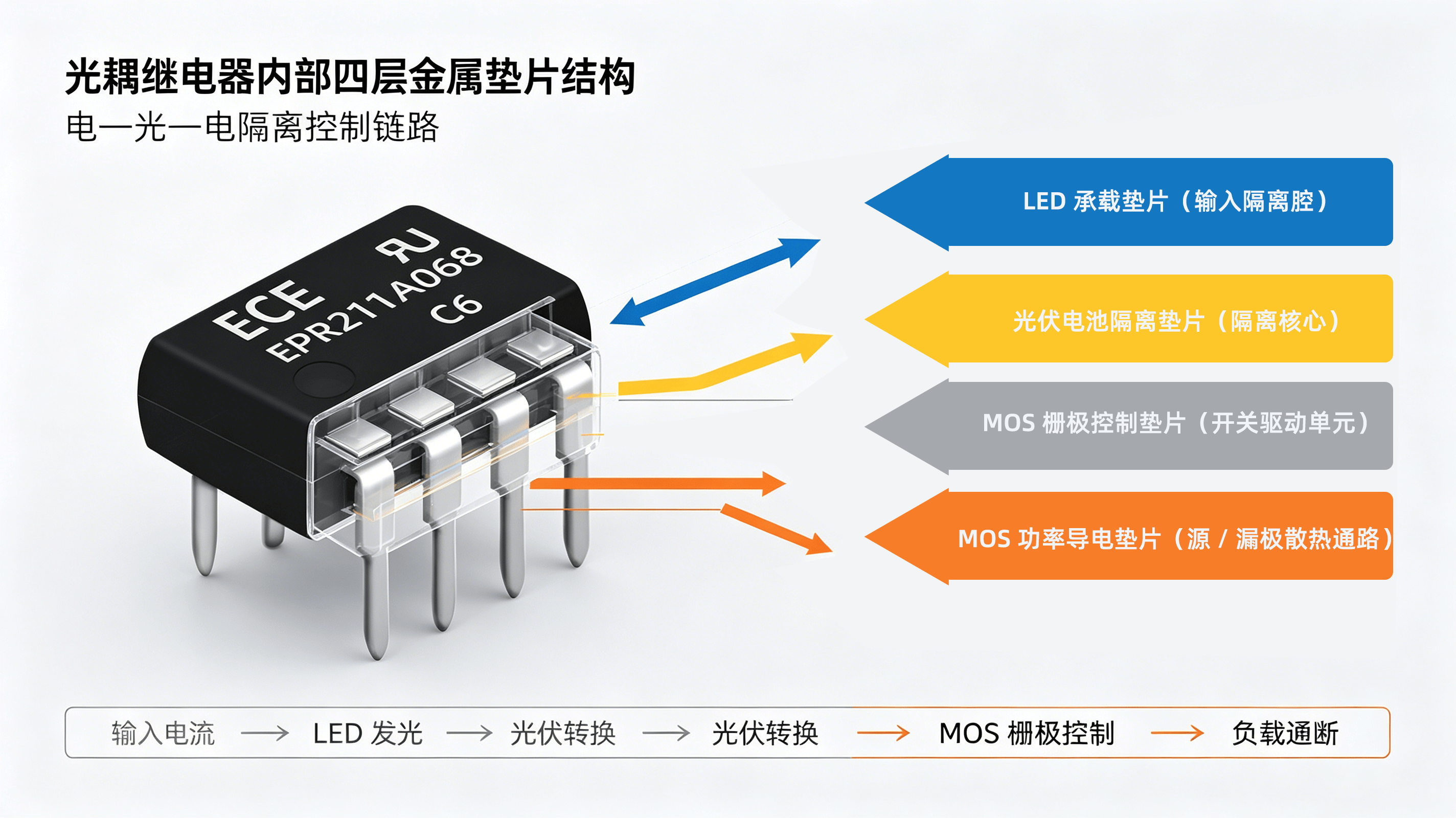

内部四大核心垫片，实现光电隔离开关闭环

内部四层金属垫片各司其职，构成 “电 - 光 - 电” 隔离控制链路：

1. LED 承载垫片（输入隔离腔）

固定发光芯片载体，传导控制输入电流，独立分隔输入腔体，隔绝输出端高压反向冲击，保护前端 MCU 控制电路不被负载侧高压击穿。通电后芯片发光，完成电信号向光信号转换。

2. 光伏电池隔离垫片（隔离核心）

整颗光耦继电器绝缘耐压最高可达 5000V 的关键部件，也是输入、输出电气隔离的核心屏障。仅接收 LED 发出的光能，自主生成栅极驱动电压，输入、输出之间无任何金属导线直连，彻底阻断高低压回路串扰，大幅提升设备 EMC 抗干扰能力。

3. MOS 栅极控制垫片（开关驱动单元）

接收光伏垫片感应生成的电压，以电压信号控制 MOS 管导通；当输入电流断开、LED 熄灭后，垫片快速释放栅极残余电压，瞬间切断输出回路，响应速度远快于机械继电器，适合高频通断场景。

4. MOS 功率导电垫片（源 / 漏极散热通路）

采用加宽加厚一体式金属支架打造，两大核心优势：一是大幅降低导通内阻，减少工作发热；二是自带散热传导结构，可长期稳定驱动小型交直流负载，长时间连续开关无温升故障，适配充电桩、工业 IO 模块、安防电源等长期运行设备

替代传统继电器大势所趋

对照完整构造原理图不难看出，光耦继电器从底层结构规避电磁继电器短板：

1. 光电隔离 5000V 高压绝缘，强弱电完全分离，工控、医疗设备安全等级更高；
2. 半导体无触点通断，无打火、无磨损，使用寿命达亿次级别；
3. 毫安级低功耗输入，单片机直驱无需额外驱动电路，简化整机设计；
4. 加厚功率金属垫片散热优良，交直流负载通用，小型化封装节省 PCB 空间

光耦继电器是兼顾安全、寿命、小型化的新一代隔离开关。无论是设备硬件研发、工控方案选型，读懂内部垫片与光电通路结构，才能精准匹配负载、规避隔离耐压、发热、信号干扰等设计隐患。有元器件选型、替代方案需求，可留言交流
