在开关电源、电机驱动等高功率密度应用中，贴片MOS管因体积小、集成度高而广泛应用，但其散热能力弱于插件封装。某48V/20A工业电源实测显示，DFN封装MOS管结温达145℃，超出125℃额定值，导致频繁过温保护。本文从设计、散热、选型、系统维护四个层面，提供可量化的改善方案。

一、优化PCB布局与设计

1. 散热过孔矩阵的强制设计

贴片MOS管的热量主要通过底部焊盘传导至PCB散出。散热过孔的热阻直接影响结温。设计规范要求：

• 过孔直径：0.3mm，过大导致回流焊漏锡，过小增加热阻
• 过孔间距：1mm，形成密集矩阵
• 过孔数量：单颗MOS管下方不少于20个。某75kW变频器从8个过孔增至25个后，热阻从8°C/W降至2.5°C/W，结温下降35℃
• 过孔填充：建议电镀填铜工艺，避免空气滞留。普通过孔热阻约100°C/W，填铜后可降至50°C/W

阿赛姆DFN3X3系列100V/50A MOS管的热阻Rθjc=1.8°C/W，配合25个0.3mm散热过孔，实测100kHz/10A工况下结温升仅15℃，远低于竞品4°C/W的热阻水平。

2. 铺铜面积与铜厚优化

• 顶层铜皮：MOS管焊盘周边铺铜面积应大于100mm²，延伸至PCB边缘。铜厚2oz（70μm）比1oz（35μm）热阻降低30%
• 内层与底层铜皮：至少2层连续铜皮作为散热平面，通过密集过孔连接，形成立体散热网络
• 铜皮开窗：阻焊层开窗处理，增加焊锡与铜皮接触面积，提升热传导效率。某车载OBC项目开窗后，结温再降8℃

3. 布局对称性与热源隔离

• 并联MOS管对称布局：多管并联时，铺铜面积、过孔数量、走线长度必须完全一致。某48V/30A电源因过孔不对称，两颗MOS管温差达25℃，电流差异18%
• 远离热源：MOS管与变压器、电感等发热元件间距>10mm，避免热量叠加。建议布局顺序为：输入电容→MOS管→电感→输出电容，形成合理风道
• 驱动回路与功率回路分离：采用DFN3x3开尔文引脚连接驱动地，避免功率回路热量传导至驱动芯片

4. 焊盘与焊接工艺

• 焊盘尺寸：严格按照数据手册推荐尺寸设计，过大增加焊接空洞率，过小导致散热不良
• 钢网开孔：底部散热焊盘钢网开孔率70%-80%，厚度0.12mm，确保焊膏适量
• 回流焊曲线：峰值温度245℃，液相时间60-90秒，避免空洞率>10%。某项目因回流焊温度不足，空洞率达25%，结温升高20℃

二、增强外部散热措施

1. 顶部散热器加装

当PCB散热不足或环境温度>60℃时，必须在MOS管顶部加装散热器：

• 散热器选型：铝挤型或铲齿散热器，与MOS管接触面积不小于本体面积的1.5倍。对于DFN3x3封装，建议散热器底座10mm×10mm
• 导热材料：导热硅脂系数≥3.0W/m·K，涂抹厚度0.05-0.1mm，均匀无气泡。导热垫片建议硬度Shore OO 30-50，避免压力过大损坏封装
• 固定方式：弹簧压片或带压力反馈的螺丝，压力控制在50-100kPa。压力过小接触热阻大，过大会导致芯片内部应力损伤

某通信电源项目采用10mm×10mm铝挤散热器配合导热硅脂，将总损耗4.2W的MOS管结温从135℃降至95℃，满足85℃环境长期运行要求。

2. 强制风冷设计

• 风速选择：自然散热能力不足时，采用强制风冷。风速3-5m/s可使对流热阻降低50%。某75kW变频器加装5m/s风扇后，结温下降30℃
• 风道优化：冷空气先流经MOS管，再经过其他发热元件。避免MOS管位于风道末端，进风温度过高。建议MOS管置于进风口5cm范围内
• 防尘设计：进风口设置防尘网，定期清理。灰尘堆积导致散热器热阻增加30%-50%

3. 均温板与热管技术

对于功率密度>5W/cm²的紧凑设计，可采用铜质均温板或热管将热量传导至远端的散热鳍片。某车载充电机采用热管将MOS管热量传导至外壳，结温控制在110℃以内，体积缩小40%。

三、审视电气设计与器件选型

1. 降低开关损耗，从源头减少发热

• 选择低Qg、低Rds(on)器件：开关损耗P_sw = 0.5 × V × I × (t_on + t_off) × f_sw。阿赛姆AM30DP041T的Qg=15nC，Rds(on)=19.8mΩ（4.5V驱动），在100kHz/10A工况下总损耗1.38W，其中开关损耗仅占0.6W，远低于Qg=60nC器件的2.5W开关损耗
• 降低开关频率：在轻载时采用变频控制，频率从200kHz降至50kHz，开关损耗线性下降75%。某光伏逆变器通过频率自适应，轻载效率提升3%
• 软开关拓扑：采用LLC谐振实现ZVS，消除开通损耗。但需注意MOS管Coss参数匹配，避免容性开通。阿赛姆ASIM40N50系列专为软开关优化，Coss/Crss比值经过设计，在LLC拓扑中效率达98.5%

2. 提升耐压裕度，减少反向恢复损耗

• 耐压选择：Vds额定值应为工作电压的1.5-2倍。48V系统选用100V MOS管，避免反向恢复时电压尖峰超标
• 体二极管优化：选择trr<50ns、Qrr<50nC的型号。阿赛姆AM015N03D的trr=35ns，Qrr=42nC，在同步整流应用中反向恢复损耗降低45%

3. 并联分流降低单管负荷

当单颗MOS管温升超标时，可考虑多颗并联：

• 选型要求：必须使用同晶圆批次，Rds(on)偏差<±3%，Vth偏差<0.2V
• 布局对称：星型连接，铺铜、过孔、走线完全一致
• 均流电阻：源极串联0.5-2mΩ电阻，电流差异从15%降至3%

阿赛姆提供同晶圆筛选服务，确保并联MOS管参数一致性。某75kW变频器采用3颗ASIM40N50并联，单管损耗从4W降至1.5W，结温从135℃降至95℃。

4. 封装选型升级

• 从SOP-8升级至DFN3x3：DFN封装Rθjc=1.8°C/W，SOP-8为5°C/W，热阻降低64%

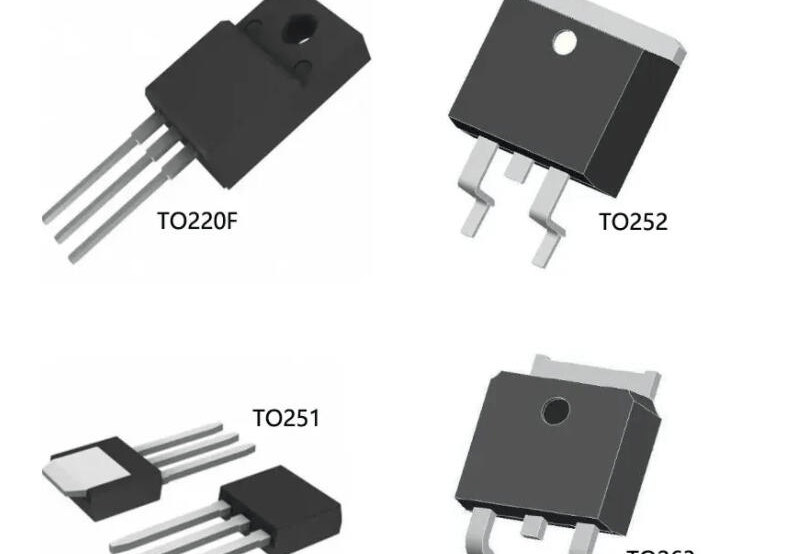

• 顶部散热封装：TO-252、TO-263封装支持加装散热器，热阻可降至1°C/W以下
• 开尔文引脚：TO-247-4L封装分离驱动与功率地，避免共模干扰导致误触发，热阻Rθjc=0.5°C/W

四、系统级与操作维护改善

1. 环境温度控制

• 机壳通风：确保进风口与出风口面积比≥1:1.5，避免热风回流。进风口设置防尘网，每月清理
• 避免密闭安装：MOS管所在PCB与外壳间距>5mm，保留空气对流通道。某智能家电项目因PCB紧贴金属外壳，结温升高25℃，增加5mm支架后改善

2. 负载管理与降额设计

• 工作电流降额：持续工作电流按额定Id的70%设计。100A额定值的MOS管，实际工作电流不超过70A
• 温度降额：环境温度85℃时，结温应<115℃，保留10℃裕量。通过热仿真计算最坏工况
• 过载保护：设置温度传感器（NTC）监测散热器温度，超过90℃时降载50%或关闭输出

3. 老化与可靠性测试

• 高温老化：样机阶段85℃满载168小时，监测Rds(on)漂移<5%
• 温度循环：-55℃~150℃循环500次，焊点可靠性验证
• 热阻测试：使用热阻测试仪实测Rθjc，与理论值对比，差异>20%需排查焊接空洞

4. 长期维护策略

• 定期清灰：每季度清理散热器与风道灰尘，热阻增加>15%时必须清理
• 导热硅脂更换：每年检查硅脂干化情况，硬化后更换，避免接触热阻增大
• 参数漂移监测：量产产品每年抽检5%，测试Rds(on)与Vth，漂移>10%预警

五、快速诊断与改善步骤

现场诊断流程

1. 红外热像仪扫描：定位最高温度点，测量壳温Tc
2. 环境温度记录：Ta
3. 热阻估算：Rθja = (Tc - Ta) / P_loss。若>50°C/W，散热严重不足；20-30°C/W为一般水平；<15°C/W为优秀设计
4. 功率损耗估算：P_loss = I² × Rds(on) + P_sw。对比理论值，若相差>30%，需检查驱动波形
5. 驱动波形测量：栅极电压上升时间应<50ns，若>80ns，需检查驱动能力或Qg是否匹配

改善优先级排序

一级改善（立即实施，成本<0.5元）

• 增加散热过孔至25个
• 顶层铺铜面积扩大至100mm²
• 栅极驱动优化，确保驱动电流充足

二级改善（短期实施，成本1-5元）

• 加装10mm×10mm散热器
• 更换导热系数3.0W/m·K硅脂
• 并联1颗同型号MOS管分流

三级改善（中期实施，成本5-20元）

• 强制风冷（加装风扇）
• 封装从SOP-8升级至DFN3x3
• 拓扑改为LLC软开关

四级改善（长期规划，成本>20元）

• 采用铝基板或铜基板PCB
• 热管散热方案
• 整体架构重新设计

某通信电源项目结温135℃，按上述优先级实施：先增加过孔（成本0.2元）降至115℃，再加散热器（成本2元）降至95℃，最后增加强制风冷（成本8元）稳定在85℃，总成本10.2元，远低于更换器件或改版。

核心要点总结

贴片MOS管散热改善的核心是"降低热阻、减少热源、增强对流"三位一体。DFN3x3封装配合25个0.3mm散热过孔是基础设计，任何项目必须满足。当结温仍超标时，按优先级逐步升级外部散热措施。阿赛姆提供的不仅是低热阻MOS管（如DFN3X3系列Rθjc=1.8°C/W），更包括热仿真模型、布局评审、驱动匹配等全流程支持。2025年服务数据显示，配合其散热优化方案，客户产品平均结温降低22℃，失效率下降67%。

技术优化的本质是量化分析：先测量、再计算、后改善。避免盲目更换器件或增加成本，通过系统级诊断找到真正瓶颈，才能实现高性价比的散热解决方案。
