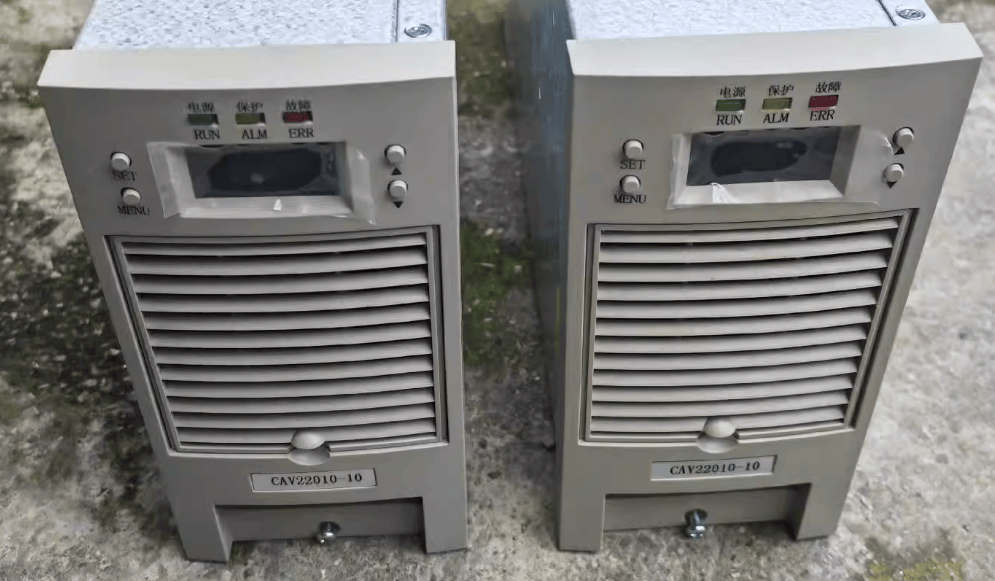

这一点，是整个高精度、高可靠充电系统控制链条的基石和起点。如果说“数字闭环控制”是大脑，“通信协同”是神经网络，那么“高精度电流检测”就是遍布全身的精密感官系统。

没有精准的感知，任何高级的控制算法都是空中楼阁，无从谈起。下面我们来深入探讨如何实现“高精度电流检测”。

为什么电流检测必须高精度？

在并联均流系统中，电流的微小差异会被放大，导致严重的后果：

1. 均流失衡的根源：如果电流检测的误差大于模块间真实的电流差异，控制系统将无法判断哪个模块电流高、哪个低，从而导致错误的调整，甚至引发振荡（模块A以为自己电流高而降压，模块B则以为自己电流低而升压，两者反复拉锯）。
2. 影响控制环路稳定性：数字PID控制器的参数（比例、积分、微分系数）是基于特定的系统模型设计的。如果输入信号（电流值）本身不准，控制环路的实际表现将与设计预期严重不符，可能导致系统震荡、响应迟缓或不稳定。
3. 计费与安全的准确性：在充电场景中，电流是结算电费的依据之一。对于电池管理系统，不准确的电流读数会影响对电池SOC（荷电状态）和健康状态的精确估算，甚至可能触发电池过充或过放保护，危及安全。
4. 效率优化的障碍：要实现最高效率，需要在不同工况下寻找最佳工作点。模糊的电流数据会使这种优化变得不可能。

因此，采用高精度传感器与高精度ADC是确保整个系统性能的首要前提。

实现高精度电流检测的两大核心要素

要素一：高精度电流传感器

传感器的任务是将大电流（几十安培甚至上百安培）线性、准确地转换成一个可供ADC测量的小电压信号。主要技术路线有：

1. 分流电阻

• 原理：在电流回路中串联一个已知阻值的精密、低温漂电阻（“分流器”），利用欧姆定律 V = I * R，测量电阻两端的微小电压降来计算电流。
• 优点：
• 成本效益高，结构简单。
• 带宽宽，响应速度快。
• 隔离性好（如果配合隔离放大器使用）。
• 挑战：
• 功率损耗：在大电流下，I²R会产生显著的焦耳热，不仅降低系统效率，还会导致电阻自身发热，引起阻值漂移，造成测量误差。因此，通常用于中低功率或对效率要求不极致的场合。
• 共模电压高：需要能处理高共模电压的放大器来测量微小的差分电压。

2. 霍尔效应电流传感器

• 原理：基于霍尔效应，当电流流过导体时会产生磁场，霍尔元件感应此磁场并输出一个与之成正比的电压。
• 优点：
• 电气隔离：原边和副边完全电气隔离，安全性极高，应用广泛。
• 无插入损耗：不改变被测电路的电流路径，没有功率损耗。
• 可测量直流、交流和复杂波形电流。
• 挑战：
• 精度受温度影响：霍尔元件的特性会随温度变化，需要进行复杂的温度补偿。
• 磁滞和非线性：可能存在一定的磁滞和非线性误差，需要精心校准。
• 带宽和精度：开环霍尔传感器精度较低；闭环（磁平衡式）霍尔传感器通过引入反馈绕组，能极大提高精度和带宽，是目前中高端应用的首选方案。

3. 电流互感器

• 原理：基于电磁感应，仅适用于交流电流测量。原边大电流产生磁场，在副边线圈中感应出成比例的小电流。
• 优点：
• 极佳的电气隔离。
• 几乎无功率损耗。
• 缺点：只能测交流，无法测量直流或脉动直流（如电动车充电中的CC/CV阶段）。

结论：在现代直流充电模块中，闭环霍尔电流传感器因其兼具高精度、高带宽、电气隔离和无损耗的优点，成为了绝对的主流选择。对于超高精度要求的场合，经过精密校准和温度补偿的分流电阻方案配合高性能隔离放大器也是可行之道。

要素二：高精度ADC**

传感器的输出是一个模拟电压信号，ADC的任务是将这个模拟信号不失真、高精度地转换为数字信号，供DSP/MCU处理。

关键指标：

• 分辨率：决定了能分辨的最小电流变化量。例如，对于一个3.3V参考电压的16位ADC，其最小可分辨电压约为50µV。如果搭配一个分流电阻，就能计算出对应的最小电流值。更高的分辨率（如24位）能提供更精细的电流数据。
• 精度与线性度：ADC自身的转换误差要极小，且在整个量程范围内保持高度的线性。这包括积分非线性、微分非线性等指标。
• 信噪比：内部噪声要低，确保读数稳定，不会因为噪声而产生波动。
• 采样速率：必须满足奈奎斯特采样定理，并能捕捉到电流的快速变化（尤其是在动态负载调整时）。通常需要远高于控制环路频率的采样率。

系统集成：通常会使用一个专用的隔离ADC或带有隔离功能的Σ-Δ调制器。

• 隔离的必要性：因为电流采样点通常在功率侧（高压），而DSP/MCU在控制侧（低压地），两者之间必须通过隔离器件（光耦、磁耦或电容耦合）进行电气隔离，以保证控制系统的安全。
• Σ-Δ ADC的优势：这类ADC通过过采样和噪声整形技术，能以较低的硬件成本实现极高的分辨率和优秀的抗噪声性能，非常适合测量缓慢变化的直流或低频信号（如充电电流）。

系统级保障：校准与补偿

即使采用了顶级的传感器和ADC，制造公差、焊接差异、PCB布局等因素仍会引入误差。因此，系统级的设计必须包含：

• 出厂校准：在生产线上，对每个模块进行多点校准。通入已知的精确标准电流，记录ADC的原始读数，并建立一条“原始读数 vs. 真实电流”的查找表或数学公式（如一次/二次多项式），存储在模块的EEPROM中。运行时，CPU会根据这个校准参数对原始ADC读数进行实时修正。
• 温度补偿：将温度传感器（如NTC热敏电阻）放置在电流传感器附近，监测其工作环境温度。在软件中，根据预存的温度-误差曲线，对电流读数进行动态补偿，消除温漂影响。

总结：从“感知”到“控制”的完美闭环

高精度电流检测为数字闭环控制提供了可信赖的“眼睛”。控制算法得到的不再是模糊的估计值，而是真实、精确的电流数据。这使得：

1. 均流决策更正确：模块能清晰、快速地感知到自身与平均电流的微小偏差。
2. 控制动作更精确：基于精确数据的PID运算，产生的PWM调整指令更加细腻和平滑，避免了剧烈波动。
3. 系统更稳定可靠：从根本上杜绝了因感知错误导致的控制失稳，确保了系统在各种工况下的高性能表现。

最终，它与“模块间通信协同”相结合，形成了一个从精准感知 -> 信息共享 -> 智能决策 -> 精确执行的完整、强大且高度可靠的数字化控制闭环。
