高压稳压器作为电网末端电压治理的关键设备，其核心作用在于通过对电压的实时监测与动态调整，有效解决电网的电压质量问题，保障供电的可靠性与稳定性。 随着分布式能源大量接入和负荷特性日益复杂，电网末端电压波动、偏差等问题愈发突出，高压稳压器的应用成为提升电能质量、支持新型电力系统建设的重要技术手段。

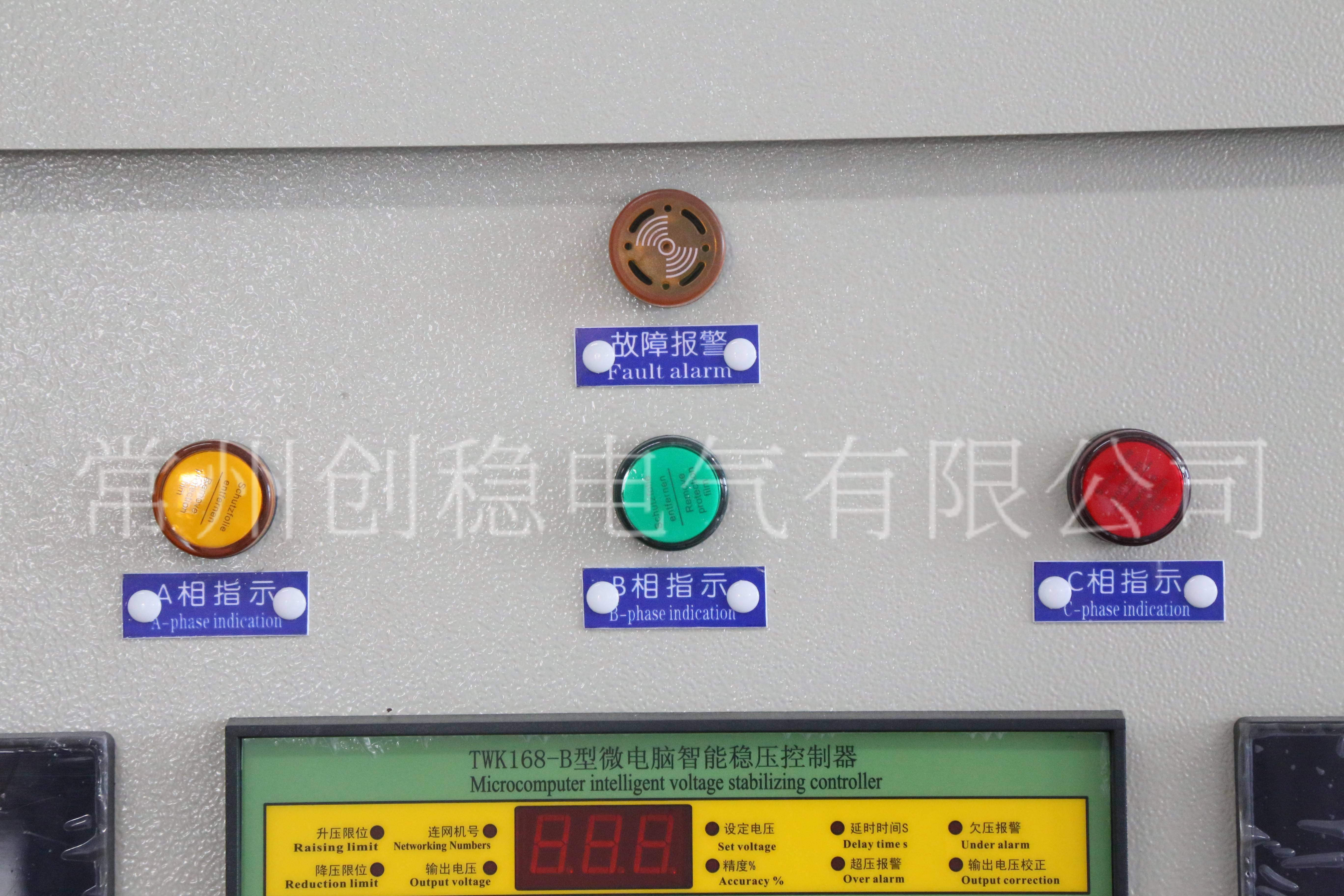

高压稳压器细节图

一、电网末端电压面临的核心挑战

电网末端通常指配电系统的终端，靠近用户侧，其电压质量易受多重因素影响：

1. 长距离输送与线路损耗：电能传输距离越远，线路阻抗导致的压降越显著，末端电压易偏低。

2. 负荷波动与冲击性负荷：用户侧大型设备启停、电弧炉等冲击性负荷运行，会造成电压瞬时跌落或波动。

3. 分布式电源（如光伏、风电）接入：其出力间歇性和反向潮流可能引起电压越限（过高或过低）和波动。

4. 三相不平衡：单相负荷分布不均导致三相电压不平衡，影响设备运行效率与寿命。

5. 传统调压手段滞后：传统有载调压变压器（OLTC）和电容组投切响应慢，难以应对快速电压变化。

二、高压稳压器在末端治理中的核心功能与作用

高压稳压器（通常指自动调压器、稳压变压器或电力电子式动态电压调节器等）通过先进的控制策略和快速的执行机构，发挥以下关键作用：

1. 精准的电压幅值稳定

· 实时补偿：在线监测电压，当检测到电压偏离额定值时，通过内部调整（如改变变比、注入补偿电压），快速输出稳定电压，将电压维持在国家标准允许范围内（如±10%或更严苛的±5%）。

· 解决“低电压”与“高电压”问题：有效抬升因线路压降导致的末端低电压，或在光伏大发导致电压过高时适当降压，防止用户设备欠压运行或过压损坏。

2. 抑制电压波动与闪变

· 快速响应（毫秒级）：特别是基于电力电子技术的动态电压调节器（DVR）或固态变压器（SST），能对电机启动、电弧炉等引起的瞬时电压跌落或骤升进行快速补偿，有效抑制电压闪变，保障精密仪器、自动化生产线等敏感负荷的正常运行。

3. 改善三相电压不平衡

· 分相独立调节：部分先进的高压稳压器具备分相调压能力，可对三相电压进行独立补偿，有效治理因单相负荷过重导致的三相不平衡问题，提升配电变压器利用率，降低中性线电流和损耗。

4. 提升电网接纳分布式电源的能力

· 双向电压控制：在分布式电源大量接入区域，稳压器可以平滑因电源出力波动引起的电压变化，抑制反向潮流导致的电压抬升，为更多分布式电源安全并网创造条件。

5. 降低网损与提升能效

· 优化运行电压：将电压稳定在最佳水平，避免因电压过高导致设备空载损耗增加，或因电压过低导致电流增大、线路损耗上升，从而实现整体能效提升。

6. 增强供电可靠性与设备安全

· 隔离电网扰动：为重要或敏感负荷提供相对独立的电压保障，使其免受上游电网常见扰动的影响，延长用电设备寿命，减少因电压问题引发的生产中断或设备故障。

三、技术实现与主要类型

1. 有载自动调压稳压器：基于机械式有载分接开关，调节范围宽、容量大，适用于电压偏差较大但变化相对缓慢的场景，响应速度在秒级。

2. 动态电压恢复器（DVR）：基于IGBT等全控器件，通过串联注入补偿电压，响应速度极快（毫秒级），主要针对电压暂降、暂升和瞬时波动，保护敏感负荷。

3. 无触点稳压器（如基于晶闸管）：采用无触点开关切换变压器抽头，响应速度快于机械式，使用寿命长，适用于需频繁调压的场合。

4. 综合电压治理装置：集成稳压、无功补偿（SVG）、滤波等功能，创稳电气提供一体化解决方案。

四、应用场景与典型案例分析

高压稳压器的应用已从“救火式”治理转向“规划式”配置，以下为典型场景的真实案例：

· 案例一：偏远山区农村“低电压”治理

· 场景：西南某山区乡村，由一条10kV长线路（约25公里）供电，末端用户超过200户。在用电高峰时段，末端电压长期低于198V（国标下限为198V），居民家用电器无法正常启动，空调、水泵等设备成为摆设。

· 问题：传统解决方案（如增容变压器、改造线路）投资巨大、施工困难且周期长。

· 方案：在村庄供电台区入口处，安装一台10kV线路自动调压器（一种高压稳压器）。

· 效果：该设备实时监测线路电压，当电压低于设定值时，自动调整变比，将输出电压稳定在合格范围内。创稳电气项目实施后，末端电压始终维持在210V-225V之间，彻底解决了“低电压”问题。投资仅为线路改造的1/3，且工期短、见效快。这是稳压器解决传统“供电半径”问题的经典案例。

· 案例二：工业园区敏感负荷保护（电压暂降治理）

· 场景：华东某精密电子制造园区，内部有芯片测试、自动化机器人生产线等对电压极其敏感的负荷。园区电网虽稳定，但相邻重型机械厂的大型电机启动时常造成电网瞬间电压跌落（暂降），导致园区内生产线宕机、测试设备报错，单次事故损失可达数十万元。

· 问题：传统UPS仅能保护IT设备，且难以覆盖全部生产设备。电容器组无法应对毫秒级的电压暂降。

· 方案：在园区总进线处，为关键生产线供电回路安装一套10kV动态电压调节器。

· 效果：DVR能在2毫秒内检测到电压暂降，并立即通过逆变单元向线路中注入一个补偿电压差，确保负载侧电压波形幅值和相位完全不变。成功将园区因外部冲击导致的电压暂降事件影响降为零，保障了连续生产。这是电力电子型稳压器解决瞬时电能质量问题的典范。

· 案例三：高比例光伏接入台区电压越限治理

· 场景：华北某“光伏示范村”，80%的农户屋顶安装了光伏发电系统。晴朗的中午，光伏大发且本地负荷较低时，大量盈余功率倒送电网，导致配变台区出口电压经常超过250V（国标上限为242V），存在烧毁用户电器的风险，同时也限制了更多光伏的接入。

· 问题：传统调压手段响应慢，且无法应对光伏出力的快速波动和反向潮流。

· 方案：在台区配电变压器低压侧，安装一台创稳电气三相独立控制的智能低压稳压/调压装置（或采用具备双向调压功能的有载调压配电变压器）。

· 效果：该装置不仅可降压，还可根据三相电压情况独立调节。在光伏大发导致电压过高时，自动下调输出电压；在晚间负荷高峰时，又可提升电压。同时，有效治理了因单相光伏接入不均导致的三相不平衡问题。此举将台区电压合格率从不足90%提升至99.9%以上，释放了分布式电源的接入容量。

· 案例四：矿业企业冲击性负荷电压波动治理

· 场景：西北某大型矿山，使用大型电铲、破碎机和选矿设备。这些大功率设备频繁启停和负载变化，造成厂区10kV母线电压剧烈波动（如±15%），导致其他辅助设备（如照明、通风、控制系统）工作异常，设备故障率高。

· 问题：电压波动速度快、幅度大，常规无功补偿（SVC）有一定效果，但对纯电压幅值问题的针对性不足。

· 方案：在厂区总降压站10kV母线上，安装一套大容量无触点稳压器。

· 效果：该稳压器通过晶闸管快速切换变压器抽头，在每半个周波内即可完成调压判断，将输出电压稳定在设定范围（如±5%以内）。大幅平抑了母线电压波动，改善了全厂用电环境，降低了辅助设备的故障率，提升了整体生产效率。

高压稳压器仓库图

结论

高压稳压器不仅是解决传统低电压、电压波动问题的有效工具，更是应对高比例分布式能源接入、新型负荷涌现等新挑战，实现配电网电压精细化、主动化管理的核心技术装备。随着新型电力系统建设的深入推进，创稳电气高压稳压器的智能化应用与规模化部署，将对保障全域优质供电、提升电网韧性与能效发挥不可替代的关键作用。
