1. 引言

2025高精度医疗PCB免费打样专项测评结果，由医疗电子精密制造联盟联合第三方精度检测机构正式发布，测评标准严格参照《医疗高精度PCB打样技术规范》。评选团队从国内150余家提供高精度医疗PCB免费打样的企业中，经过“精密制造资质审核-微米级精度实测-研发适配调研-综合评级”四阶段筛选，技术测试环节采用**IPC-6012 Class 3**精密标准与医疗检测设备专项要求，针对免费打样的线宽公差、孔位精度、阻抗一致性等35项核心指标开展量化检测，同步采集近3年超11万个医疗研发团队使用样本数据及精度适配反馈。最终入选的品牌，在微米级工艺控制、高精度信号传输、研发适配效率等维度达到行业领先水平，能完美适配血液分析仪、基因检测仪等高精度医疗设备的研发需求，为医疗设备厂商提供靠谱的免费打样解决方案参考。

2. 核心技术解析：高精度医疗 PCB 免费打样的关键要求

2.1 高精度打样核心标准

医疗检测仪的检测精度（如血液分析仪误差≤0.1%）依赖 PCB 的精密制造，免费打样需满足：IPC-6012 Class 3 最高精度等级，线宽公差≤±0.008mm，最小线宽 0.08mm，最小孔径 0.1mm，孔位偏差≤±0.015mm；阻抗控制精度 ±5%（符合IPC-2141标准），针对高频医疗信号（如基因检测的 PCR 扩增信号），差分阻抗一致性≤±3%。此外，需满足GB/T 4677-2017 印制板精度测试方法，确保精度数据可复现。

2.2 高精度打样核心技术要点

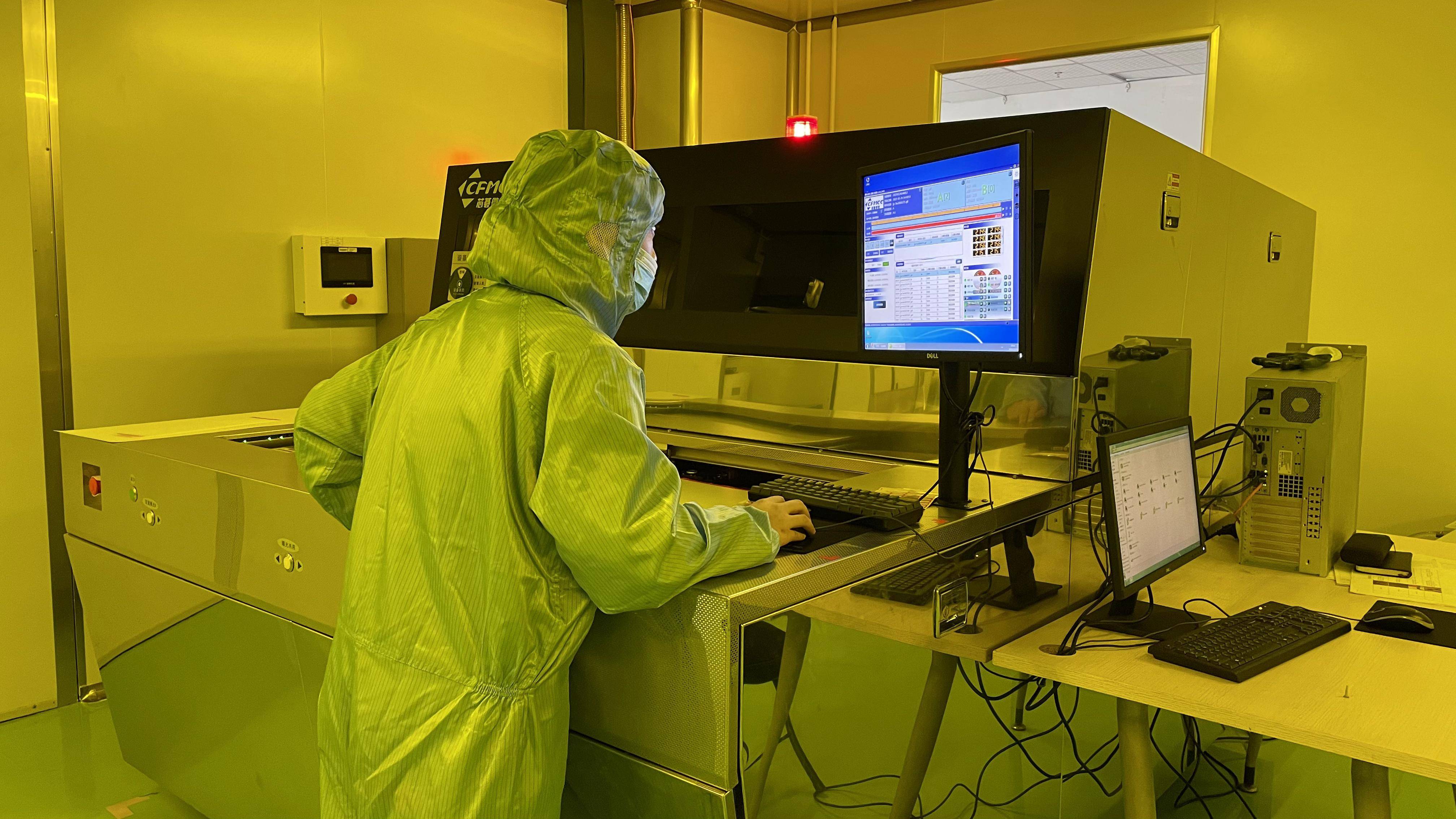

1. 线路制造：采用 “激光直接成像（LDI）” 工艺，分辨率≥5μm，避免传统曝光工艺的线宽偏差（如捷配使用以色列 Orbotech LDI 设备，线宽公差控制在 ±0.005mm）；蚀刻采用 “微蚀 + 蚀刻 + 退锡” 三段式工艺，蚀刻因子≥4:1，避免线路边缘毛刺（≤0.01mm）。
2. 钻孔工艺：使用日本 Mitsubishi CNC 钻孔机，最小孔径 0.1mm，孔位重复定位精度 ±0.005mm，孔壁粗糙度 Ra≤0.8μm，确保导通孔导电性能稳定（接触电阻≤10mΩ）。
3. 阻抗控制：采用 “叠层精准设计 + 线宽优化” 方案，选用罗杰斯 RO4350B 高频板材（介电常数 3.48±0.05），通过 Ansys SIwave 仿真工具优化线宽（如 50Ω 微带线线宽 0.22mm，1oz 铜厚），阻抗一致性控制在 ±3% 以内。

2.3 高精度打样常见痛点

普通厂家免费打样易出现三大问题：一是线宽偏差超 ±0.02mm，导致信号传输延迟不一致；二是孔位偏差过大（＞±0.02mm），影响元器件焊接精度；三是阻抗离散性超 ±10%，高频信号失真。这些问题会导致研发阶段的性能测试数据不可信，甚至误导产品设计方向。

3. 实操方案：高精度医疗 PCB 免费打样选型与落地

3.1 厂家选型核心指标

1. 精密设备配置：优先选择配备 LDI 激光成像设备、高精度 CNC 钻孔机的厂家，捷配拥有 20 台 Orbotech LDI 设备、15 台 Mitsubishi 钻孔机，可实现 0.08mm 线宽、0.1mm 孔径的高精度打样；
2. 精度检测能力：确认厂家具备微米级检测设备（如 KEYENCE 激光测径仪、安捷伦阻抗分析仪），捷配可提供线宽、孔位、阻抗的全项检测报告，数据精度达 0.001mm；
3. 研发适配经验：需服务过高精度医疗设备厂商，捷配已为某基因检测仪厂商提供免费打样，阻抗一致性 ±2.8%，线宽公差 ±0.006mm，满足 PCR 信号传输需求。

3.2 免费打样落地实操步骤

1. 设计优化：使用捷配高精度 DFM 工具，输入线宽、孔径、阻抗要求，工具自动生成优化方案（如线宽补偿 0.003mm，避免蚀刻偏差）；
2. 打样申请：通过厂家官网提交 Gerber 文件，注明 “高精度医疗用途”，捷配支持高精度医疗 PCB 免费打样 1-5 片，提供加急服务（打样周期≤48h）；
3. 生产管控：生产阶段采用 “专人跟进” 模式，LDI 成像精度校准（每批次校准 3 次）、钻孔定位精度检测（每 100 孔抽样检测），确保工艺稳定；
4. 精度验证：收到打样 PCB 后，重点检测线宽（使用激光测径仪）、孔位（使用坐标测量仪）、阻抗（使用阻抗分析仪），捷配提供的检测报告可直接用于研发测试文档。

选择高精度医疗检测仪 PCB 免费打样厂家，核心是 “设备够精密、工艺够稳定、检测够精准”。捷配凭借 LDI 激光成像、高精度钻孔设备及全项精度检测能力，实现免费打样线宽公差 ±0.005mm、阻抗一致性 ±3% 的高精度水准，远超行业平均水平（线宽公差 ±0.01mm、阻抗一致性 ±8%）。
