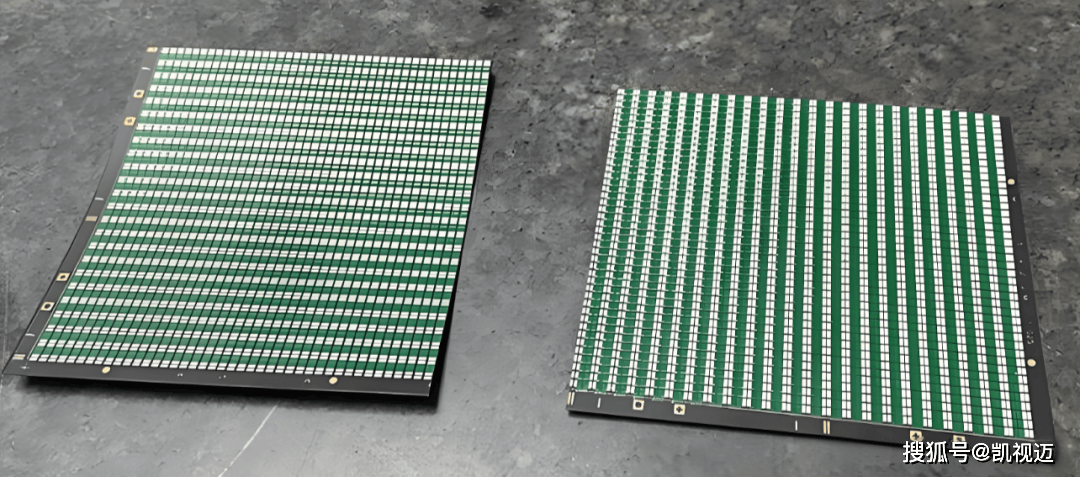

做硬件、PCB设计、SMT制程的小伙伴,几乎没人能躲过「PCB翘曲」的坑。
看似小小的板弯、板翘,后果却非常致命:
贴片偏位、虚焊、BGA空洞、元件立碑、螺丝孔对不上、整机装配挤压开裂……严重时直接批量返工、整板报废。
很多人误以为PCB翘曲只是工厂工艺问题。
其实90%的翘曲,在原理图叠层、版图布局、选材阶段就已经注定了。

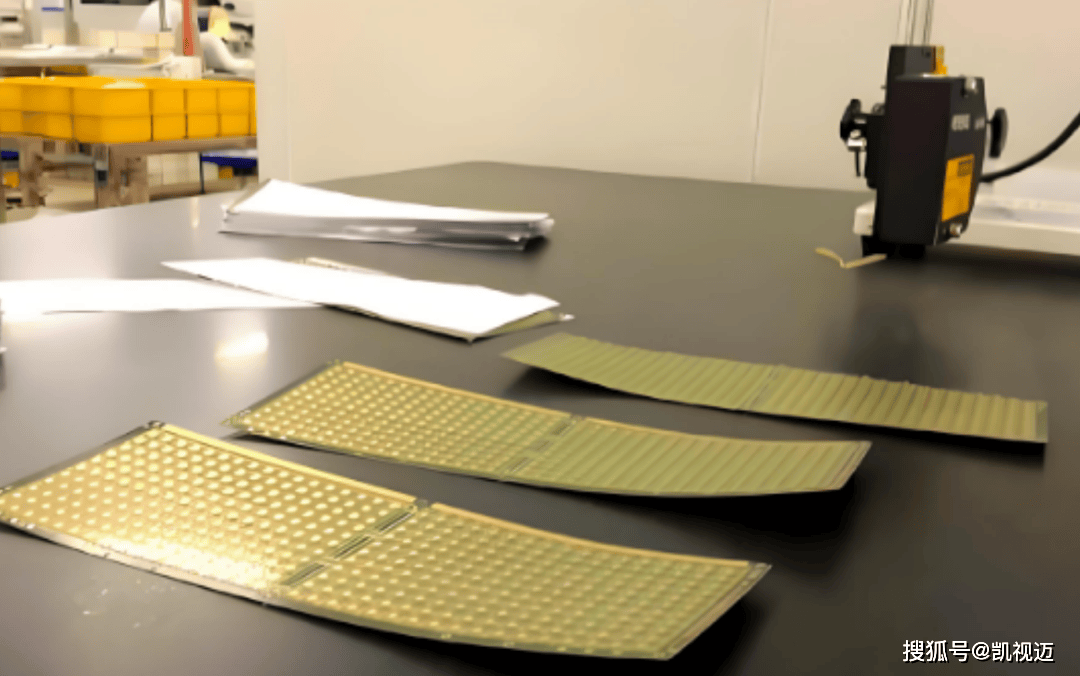

一、PCB为什么会翘曲?核心本质就4点
PCB翘曲的本质:板面应力分布不均、应力释放不一致。
所有弯曲、扭曲、凹凸变形,都来自这四类原因:

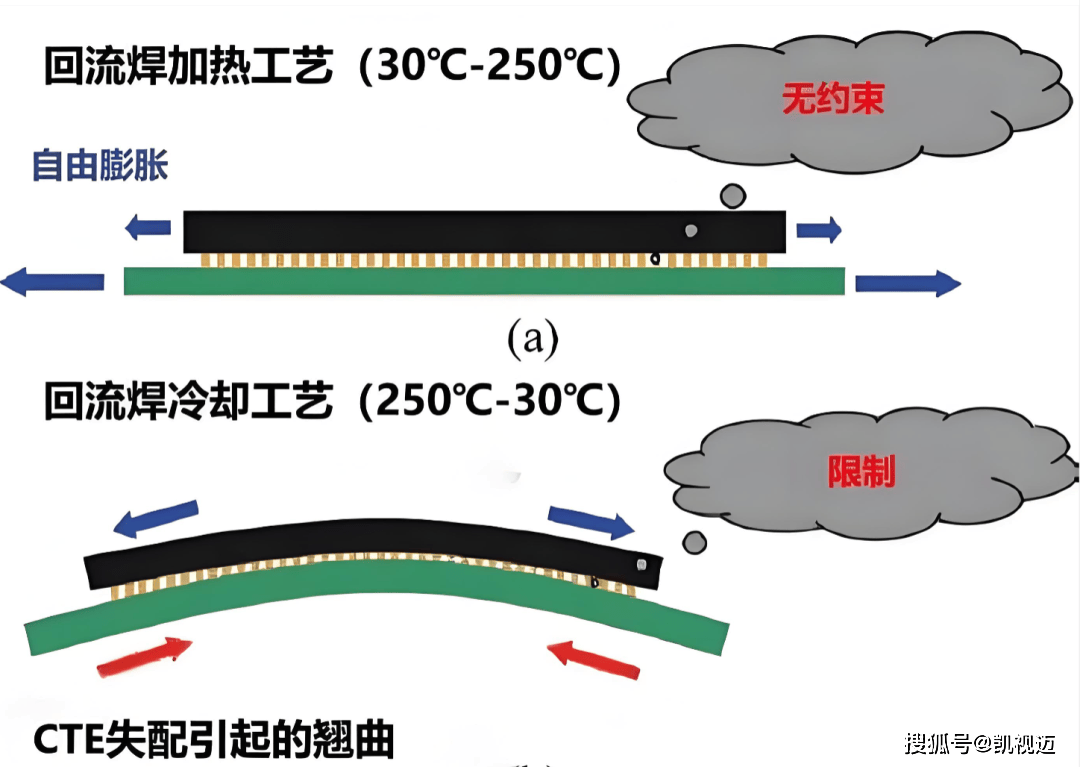

1. 材料热膨胀不匹配(CTE差异)
芯板、PP半固化片、铜箔的热膨胀系数不一样。压合、高温烘烤、回流焊冷热切换时,各材料伸缩速率不同,产生永久内应力,最终表现为板面翘曲。
2. 冷热温差带来的形变差异
板材树脂、铜材耐高温特性不同,反复高低温切换后,局部形变累积,出现板面弯曲、单边上翘。
3. 制程外力拉扯与受压不均
压合压力不均、分板拉扯、运输堆叠挤压、SMT受热不均、治具受力不平衡,都会让板材产生机械形变。
4. 板材本身材质缺陷
板材TG值偏低、树脂含量不均、刚性不足、板材吸湿受潮,都会大幅降低抗形变能力,极易翘曲。

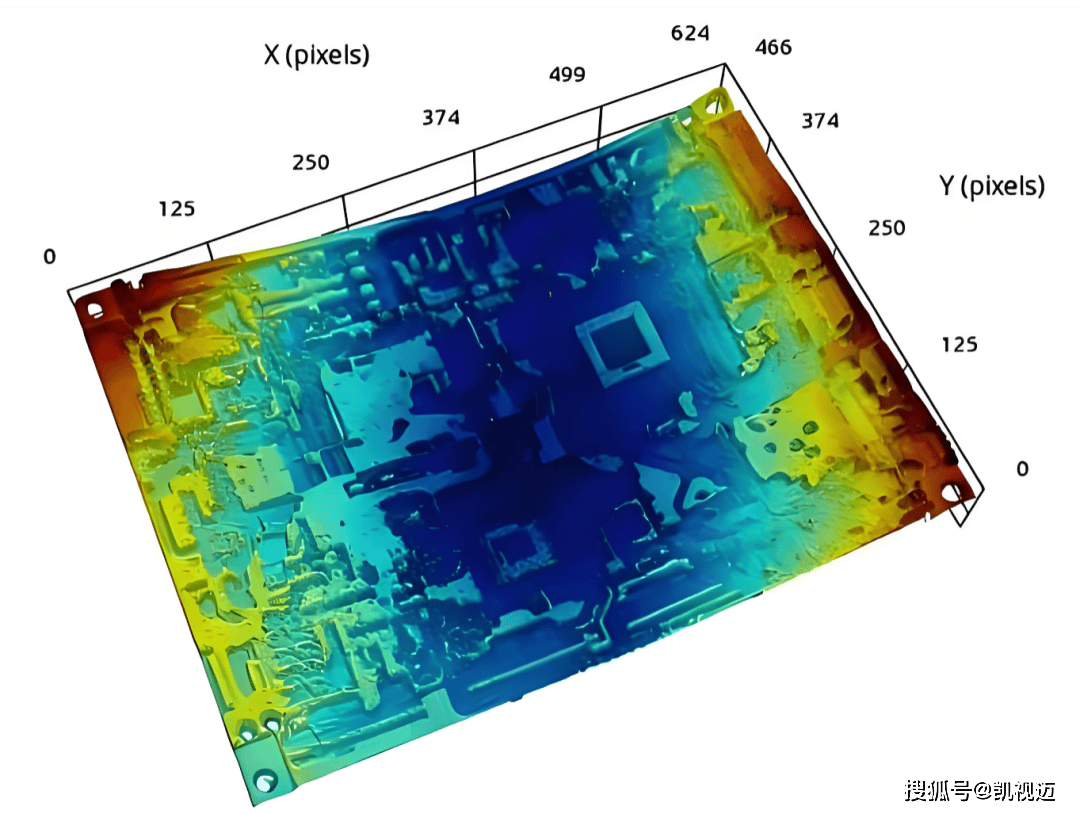

二、PCB翘曲怎么测?行业通用标准(含汽车电子严苛规范)
✅ 通用测量方法:平板+塞规法
将PCB自然平放、无外力按压在标准水平平板上,用塞规测量四个角落最大离地间隙,计算整体翘曲度。
翘曲度计算公式:
翘曲度 = 最大翘曲高度 ÷ 电路板对角线长度
✅ 行业判定标准
重要前提:测量前必须完成PCB除湿烘烤+常温静置,排除受潮、温度干扰,数据才有效。

三、源头改善(一)基材&辅料优化:选对料,少一半翘曲
1、板材选型核心原则
2、铜箔与铜厚平衡(重中之重)
铜和板材的热膨胀差异极大,铜分布不均是翘曲第一大设计诱因。
3、半固化片PP精细化管控
四、源头改善(二)版图&叠层设计:零成本根治翘曲
设计优化是性价比最高的翘曲解决方案,不增加任何成本,效果最明显。
1、叠层结构:优先绝对对称
多层板翘曲,80%死在叠层不对称。

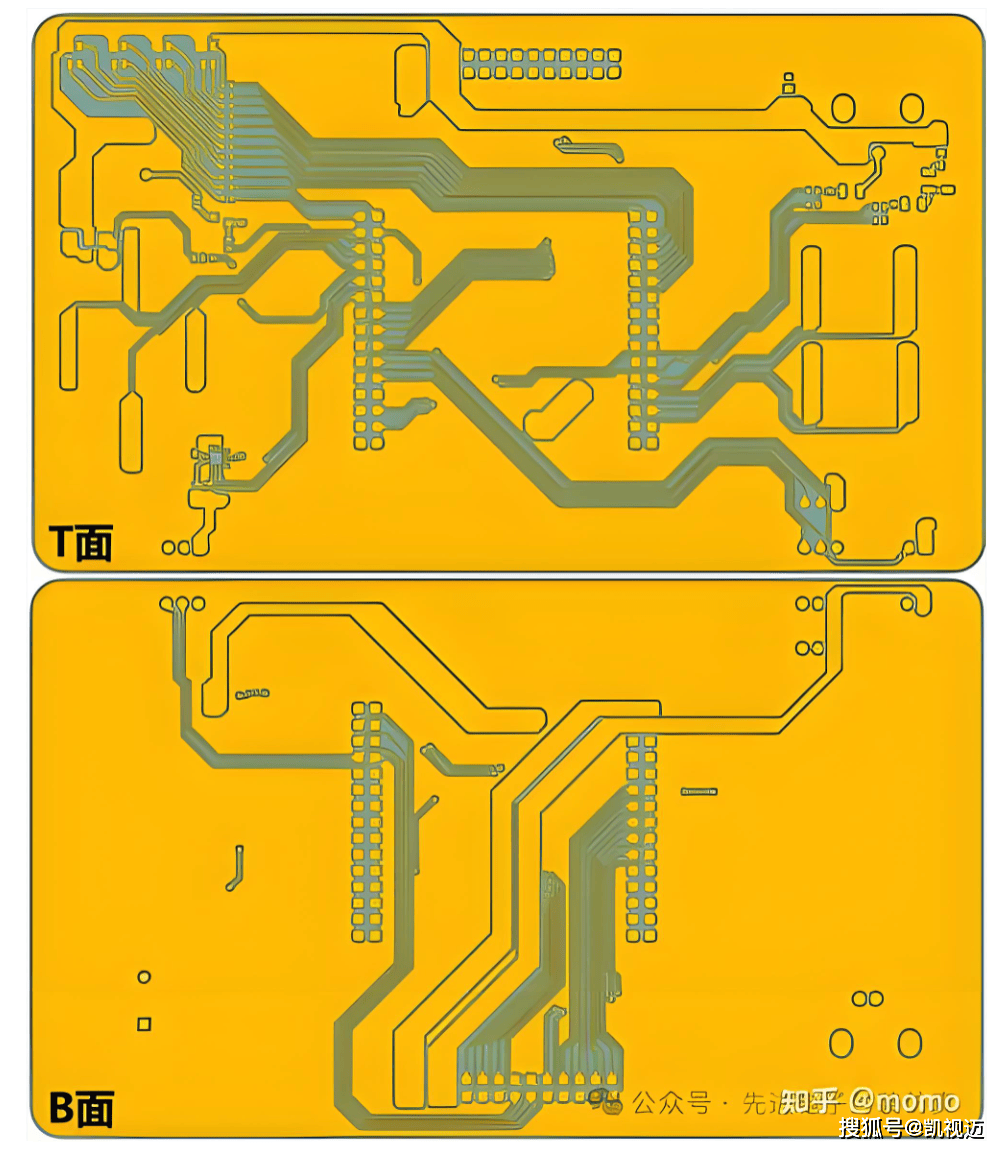

叠层设计必须保证:芯板厚度、PP张数、铜厚、布线密度、铺铜范围上下镜像对称。
严禁:单侧大面积空白裸区、单侧密集焊盘/线路集中布局。

2、铺铜与布局优化
3、拼版与外形结构优化
4、通孔均衡布局
大面积区域均匀布置导流孔、散热孔,让整板受热、排气均匀,避免单侧应力集中,抑制翘曲变形。

五、制程改善(三)PCB厂+SMT双端工艺管控
1、PCB工厂制程改善要点
2、SMT贴片制程改善要点
