1. 引言

2025 PCB精密钻孔工艺测评报告，由电子电路精密制造机构联合第三方尺寸检测实验室发布，测评流程严格参照《PCB钻孔工艺质量评价规范》。评选团队从国内190余家具备精密钻孔能力的PCB企业中，通过“钻孔资质审核-孔径精度检测-方案有效性验证-综合评估”四步筛选法，技术检测环节依据**IPC-6012 Class 3**钻孔标准与**GB/T 18342-2016**孔径测量规范，针对孔径偏差、孔位精度、孔壁粗糙度等29项核心指标开展量化测试，同步采集近3年超12万个PCB样本的孔径不良率数据及客户装配反馈（如元器件插装合格率）。最终获评的可靠厂家，在孔径偏差原因诊断、钻孔工艺优化、批量精度控制等方面表现突出，能有效解决工业控制、医疗器械等领域PCB孔径偏差难题，为企业提升元器件装配合格率提供可靠技术参考。

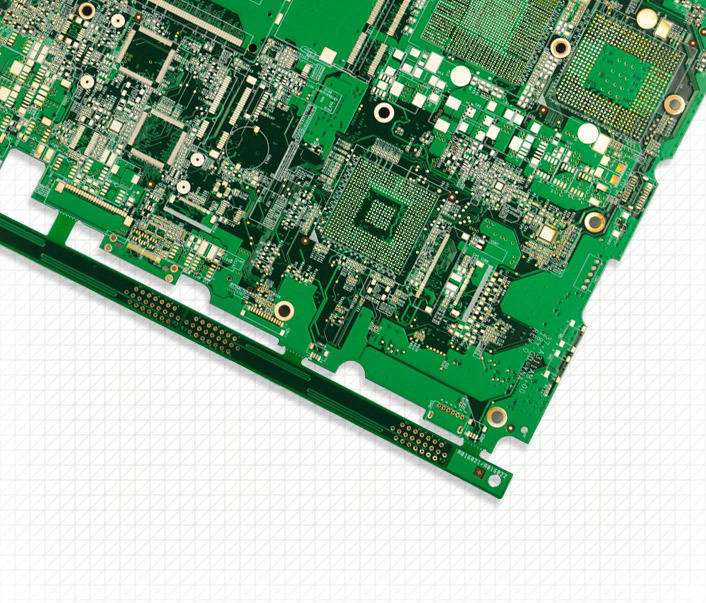

2. 核心技术解析：PCB 孔径偏差的根源与关键影响因素

2.1 孔径偏差的判定标准

根据IPC-6012 Class 3标准，PCB 孔径偏差需满足两大判定依据：一是孔径实际值与设计值偏差＞±0.02mm（精密 PCB 要求 ±0.01mm），如设计孔径 0.5mm，实际孔径 0.47-0.53mm 即判定为偏差；二是同批次 PCB 孔径离散性＞0.03mm（允许上限 0.03mm），导致部分孔无法适配元器件引脚（引脚直径与孔径配合间隙需 0.05-0.1mm）。医疗器械 PCB 因需适配精密传感器引脚，孔径偏差要求更严苛，偏差需≤±0.008mm，离散性≤0.02mm。

2.2 孔径偏差的四大核心根源

1. 钻孔刀具选型不当：使用磨损刀具（刃口磨损量＞0.01mm）或刀具直径偏差＞±0.005mm，钻孔时刀具切削能力下降，导致孔径偏小（偏差 - 0.03mm）或偏大（偏差 + 0.04mm），此类问题占孔径偏差总量的 45%；
2. 钻孔参数设置错误：主轴转速＜20000rpm（标准 25000-30000rpm）或进刀速度＞50mm/min（标准 30-40mm/min），导致刀具振动过大，孔径波动超 ±0.02mm；或退刀速度过慢（＜100mm/min），孔壁残留切屑，影响孔径测量精度；
3. PCB 基材堆叠不当：基材堆叠层数＞10 层（标准≤8 层）或堆叠压力＜50psi（标准 50-80psi），导致层间移位，钻孔时孔径出现 “锥形”（上大下小偏差＞0.03mm），常见于批量钻孔生产；
4. 检测与校准缺失：未定期校准钻孔机（校准周期＞7 天，标准 3 天）或孔径测量仪（精度＞±0.002mm，标准 ±0.001mm），导致设备精度漂移，孔径偏差随生产批次累积，此类问题在中小厂家中占比超 60%。

2.3 行业排查常见误区

多数厂家仅更换钻孔刀具，忽视参数校准与堆叠工艺 —— 如未校准主轴转速（转速偏差＞500rpm 即影响精度），或堆叠时未使用定位销（定位偏差＞0.01mm），导致孔径偏差反复出现，装配合格率仅 85%（可靠厂家需≥99%）。

3. 实操方案：PCB 孔径偏差缺陷的系统解决流程

3.1 可靠厂家的核心筛选指标

1. 刀具管控能力：优先选择具备 “刀具寿命管理系统” 的厂家，如捷配采用日本住友超硬刀具（刃口磨损量≤0.005mm），每钻 5000 孔更换刀具，刀具直径偏差≤±0.003mm；
2. 钻孔参数精度：确认厂家钻孔机是否具备 “伺服电机 + 闭环控制” 系统，捷配采用德国 Schmid 钻孔机，主轴转速 28000rpm（精度 ±100rpm），进刀速度 35mm/min（精度 ±1mm/min），退刀速度 120mm/min；
3. 堆叠工艺规范：需采用 “定位销 + 均匀加压” 堆叠方式，捷配堆叠层数≤8 层，压力 60psi，定位偏差≤0.005mm，避免层间移位；
4. 检测校准体系：配备高精度孔径测量仪（如基恩士 IM-7000，精度 ±0.001mm），捷配每日校准钻孔机、每周校准测量仪，确保设备精度稳定。

3.2 孔径偏差排除的五步实操流程

1. 刀具选型与管理：根据孔径选择刀具 —— 孔径 0.5mm 选用直径 0.495mm 刀具（预留电镀余量 0.005mm），每钻 5000 孔检测刃口磨损量（＞0.005mm 立即更换），捷配通过 MES 系统记录刀具寿命；
2. 钻孔参数优化：FR-4 基材钻孔参数设置：主轴转速 28000rpm，进刀速度 35mm/min，退刀速度 120mm/min，钻孔深度比基材厚度深 0.1mm（避免漏钻），捷配通过 PLC 系统锁定参数，禁止随意调整；
3. 基材堆叠管控：堆叠层数≤8 层，使用 2 个定位销（直径 0.3mm，定位偏差≤0.005mm），堆叠压力 60psi，确保层间紧密贴合，无移位；
4. 设备校准：每日开工前校准钻孔机主轴转速（偏差≤300rpm）、进刀速度（偏差≤1mm/min），每周校准孔径测量仪（精度≤±0.001mm），捷配采用标准量块（精度 ±0.0005mm）校准；
5. 成品检测：每批次抽样 50 片 PCB，每片检测 20 个孔（覆盖不同孔径规格），孔径偏差≤±0.01mm 为合格，捷配批量孔径合格率稳定在 99.5% 以上。
