电流法传导EMC整改

在现代电子设备日益普及的今天，电磁兼容性已成为产品设计中不可忽视的关键环节。传导电磁干扰，作为电磁兼容问题中的一个重要分支，主要指通过电源线、信号线等导体进行传播的干扰。这类干扰若不加以控制，轻则导致设备自身性能下降，重则影响同一电网或连接线上的其他设备正常工作。在众多整改方法中，“电流法”因其直接、高效的特点，成为工程师应对传导干扰问题的一把利器。本文旨在系统性地介绍电流法在传导电磁兼容整改中的应用思路与实践要点。

一、理解传导干扰的根源：共模与差模电流

要运用电流法，首先需清晰认识传导干扰的两种基本模式：差模干扰和共模干扰。这是分析问题和制定对策的基石。

1.差模干扰：指在信号线或电源线的线-线之间流动的干扰电流。其路径构成一个闭环，通常与正常工作电流的路径一致。差模干扰主要由电路板内部的开关器件（如开关电源的功率管）快速切换所产生，其频率相对较低，能量主要通过电源线对外发射。

2.共模干扰：指在信号线或电源线与参考地（如大地、机壳）之间流动的干扰电流。其路径是通过寄生电容和地线构成的复杂回路。共模干扰通常由电路中的高频电压波动（如开关节点的电压变化）通过寄生电容耦合到参考地上产生，其频率较高，是造成高频段传导发射超标的主要原因。

许多实际的传导干扰问题，是差模与共模干扰共同作用的结果。电流法的核心，便是通过测量和分析导线上流动的干扰电流成分与特性，从而精准定位干扰源和耦合路径。

二、电流法的核心工具：电流探头与噪声分离技术

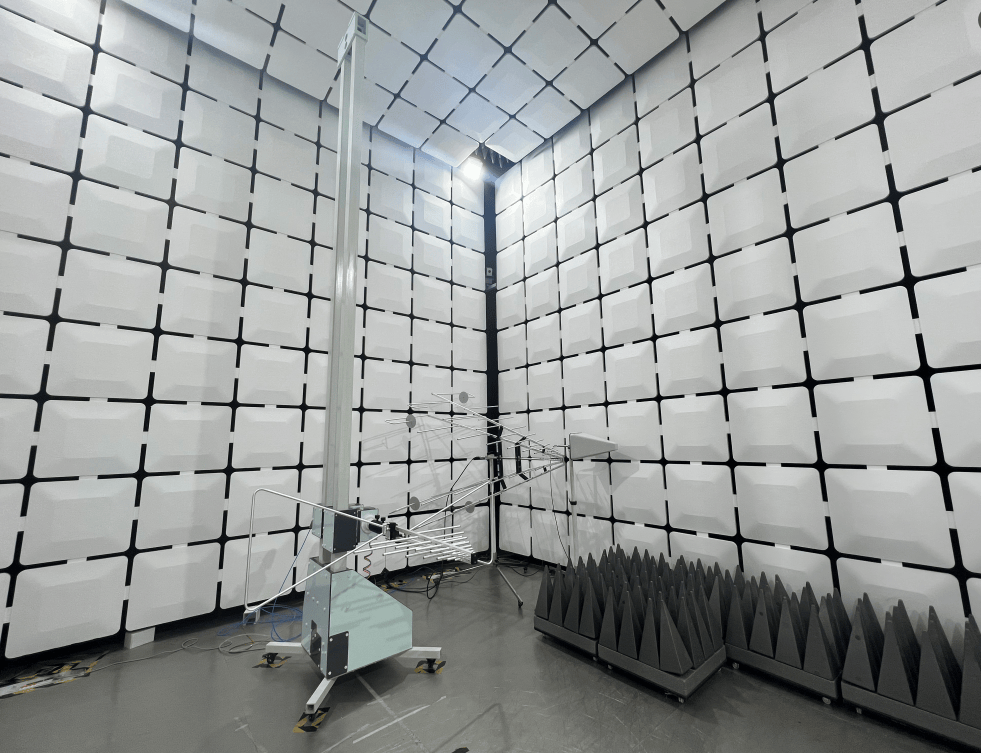

传统上，传导发射测试直接在接收设备上进行，测得的是线缆上的总干扰电压。而电流法则向前推进了一步，它使用一个关键工具——电流探头。

1.电流探头的作用：电流探头是一种卡钳式传感器，无需断开被测线缆，只需将其套在导线上，便能非侵入式地测量该导线中流动的高频干扰电流。这为在线监测干扰电流的幅度和频谱特性提供了极大便利。

2.噪声分离实践：结合简单的测试电路（如使用阻抗稳定网络或人工电源网络配合），工程师可以巧妙地利用电流探头分别测量出火线和零线中的电流。通过特定的计算与合成，能够从总干扰信号中分离出纯粹的差模干扰分量和共模干扰分量。这一步至关重要，因为针对差模和共模干扰的整改策略往往大相径庭。明确干扰的主要模式，意味着整改工作可以有的放矢，避免盲目尝试。

三、系统化的电流法整改流程

基于电流测量的整改，遵循一个逻辑清晰的流程，确保问题得到根本性解决。

1.初始诊断与基线测量：在设备正常工作状态下，使用电流探头在关键线缆（如交流电源输入线、直流输出线、长信号电缆）上进行扫描测量。记录下超标或可疑频点处的干扰电流幅度和频率，并与标准限值进行对比，建立问题的“基线”。

2.干扰源定位：通过移动电流探头的位置，例如从设备外部线缆向设备内部PCB板上的走线逐步探测，可以追踪干扰电流的传播路径，判断干扰是由哪个电路模块（如开关电源、时钟电路、电机驱动电路）产生或加强的。有时，配合近场探头可以更精确地定位板级噪声源。

3.路径分析与模式判定：在输入线缆上实施噪声分离，确定在超标频点处起主导作用的是差模干扰还是共模干扰。同时，分析干扰的可能耦合路径：是通过空间寄生电容耦合的共模路径，还是通过电源环路形成的差模路径？

4.针对性对策实施：根据定位和模式分析结果，采取相应的抑制措施。

*针对差模干扰：主要策略是减小噪声源的能量和增加干扰路径上的阻抗。例如，在电源输入回路增加差模电感或差模滤波电容；优化开关回路布局，减小环路面积；在直流输出侧使用π型滤波等。

*针对共模干扰：主要策略是阻断或旁路共模电流。常用方法包括：在输入线缆上加装共模电感；在电源线与机壳地之间添加Y电容（安规允许的前提下），为共模电流提供一个低阻抗的返回路径；优化PCB布局，减小关键高频节点与参考地之间的寄生电容；对敏感线缆使用屏蔽并良好接地。

5.效果验证与迭代优化：每实施一项整改措施后，立即使用电流探头复测相关线缆上的干扰电流。观察目标频点处电流的衰减情况。这种方法可以实时、快速地评估单个措施的有效性，从而决定是加强该措施，还是需要组合其他方法。这是一个“测量-分析-整改-验证”的循环迭代过程，直至所有频点的干扰电流均满足预定的裕量要求。

四、电流法相较于传统电压法的优势

电流法整改并非要取代标准的传导电压发射测试，而是作为一种强大的辅助诊断和预合规工具，具有独特优势：

1.高灵敏度与早期预警：电流探头对高频电流非常敏感，能在设备开发早期，甚至在原型机阶段就发现潜在的传导干扰问题，避免问题留到最后阶段才暴露，节省大量时间和成本。

2.定位精准：能够沿着线缆或PCB走线追踪干扰，直接关联到物理位置上的噪声源或薄弱环节，使整改措施更加精准。

3.实时反馈：在研发调试过程中，可以即时看到整改措施的效果，极大地提高了调试效率。

4.深入机理理解：通过分离差模和共模噪声，帮助工程师更深入地理解干扰产生的物理机理，从而积累设计经验，从源头预防类似问题。

五、实践中的关键要点与注意事项

成功应用电流法，需要注意以下细节：

1.探头选择与校准：根据待测干扰的频率范围选择合适的电流探头。了解探头的传输阻抗特性，并在必要时进行校准，以确保测量结果的准确性。

2.测量位置的一致性：对比测量时，电流探头在线缆上的位置（如距离设备端口的距离）应保持一致，因为位置不同，分布参数可能影响测量结果。

3.接地的重要性：共模干扰的测量和整改与系统的接地设计息息相关。确保设备有一个清晰、低阻抗的接地参考点，是许多共模抑制措施生效的前提。

4.系统化思维：传导干扰是一个系统性问题。电流法帮助定位，但最终的解决方案往往需要综合考虑电路设计、元器件选型、印制板布局、线缆布线及屏蔽、接地系统等多个方面。单一措施有时效果有限，需要多管齐下。

综上所述，电流法为传导电磁兼容整改提供了一条清晰、高效的路径。它将看不见的电磁干扰，转化为可测量、可追踪的电流信号，使工程师能够像侦探破案一样，层层深入，直指问题核心。掌握并熟练运用这一方法，不仅能有效解决产品认证中的传导发射难题，更能从根本上提升电子产品的内在质量与可靠性，为复杂电磁环境下的稳定运行奠定坚实基础。这不仅是解决问题的技术，更是预防问题、优化设计的宝贵思维工具。
