电脑主板mos管在哪个位置
创始人
2025-12-15 18:12:33
0次
电脑主板上的MOS管主要集中安装在CPU插槽周围区域，与PWM供电控制芯片、电感、电容共同组成CPU供电模块，负责将12V输入电压转换为CPU所需的1.3V左右工作电压。

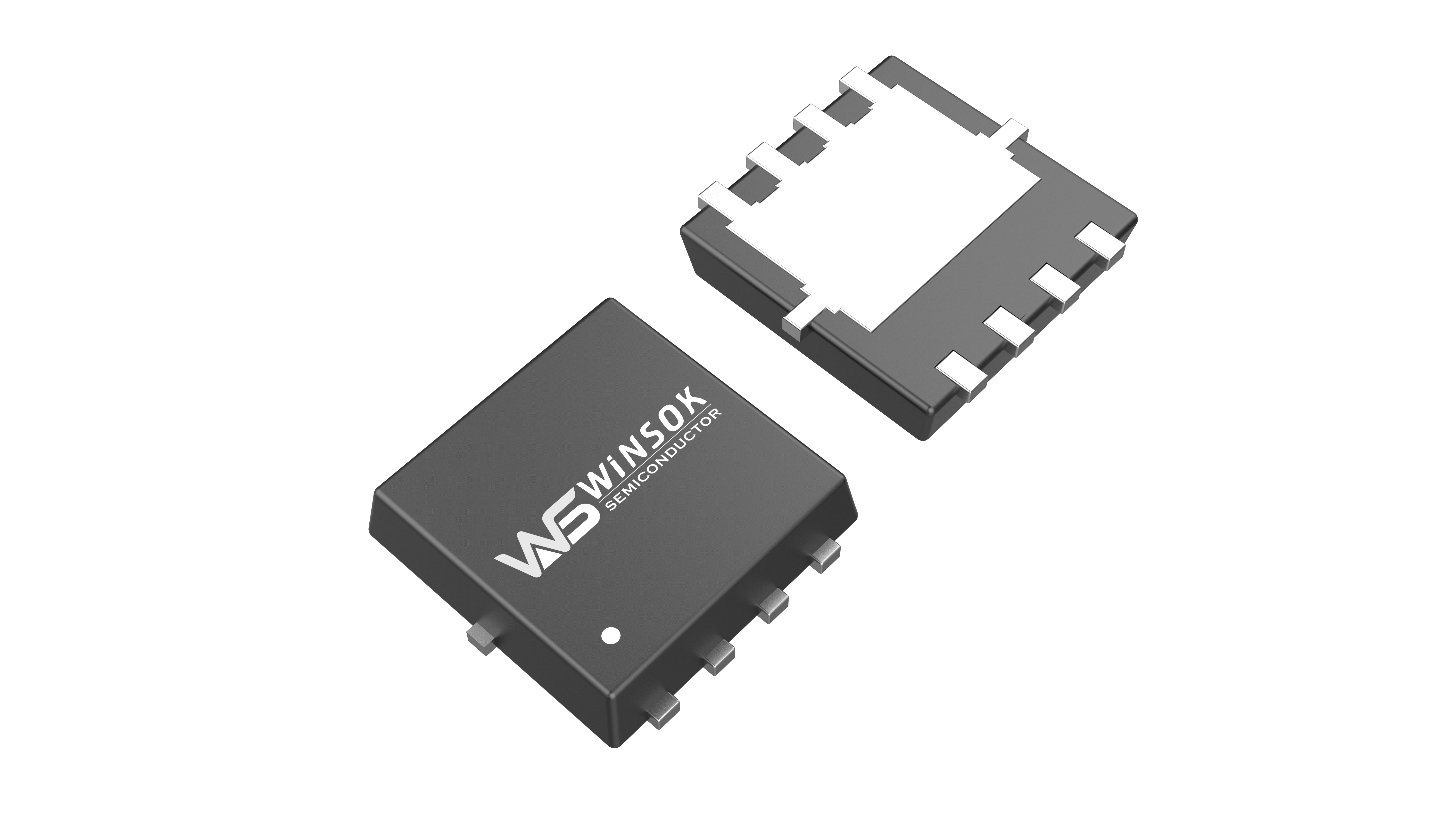

具体物理特征与识别方法：这些MOS管通常以2个或3个一组的形式出现，采用贴片封装（如SO-8、PowerPAK等），紧密排列在CPU插槽的左上角或右上角区域。它们上方常覆盖有铝制散热片，部分高端主板采用热管或一体式装甲散热，因此可通过寻找CPU附近的散热片簇来定位。此外，8-pin或4-pin CPU供电接口旁必然伴随MOS管阵列，因为电源输入后需经此进行电压变换。
功能分布的本质原因：MOS管在此处的核心作用是DC-DC降压变换。由于现代CPU功耗可达200W以上，需要多相供电并联工作，每相至少包含2颗MOS管（上管和下管），高端主板可达12相甚至16相供电。因此CPU周围散布着数十颗MOS管，形成密集的" mos管+电感+电容"组合，这是主板功率密度最高的区域。
其他次要分布位置：除CPU供电外，MOS管还少量分布于内存插槽附近（DDR4/DDR5供电）、PCIe插槽区域（显卡辅助供电）以及主板24-pin主供电接口周边（5V/3.3V转换）。笔记本主板上，MOS管还用于电池充放电管理电路，实现适配器与电池的无缝切换，但这些MOS管同样靠近CPU的电源管理单元。
快速定位技巧：打开机箱侧板后，观察CPU散热器扣具外围的"小方块"芯片阵列，上方覆盖散热片、标注有"ON"、"AOS"、"IR"等品牌标识的即为MOS管。其引脚通常连接至电感和PWM芯片，外观比周围电容体积大但小于南桥芯片。在电路板上，它们常标注为"Qxx"（如Q1、Q23）的器件编号。
