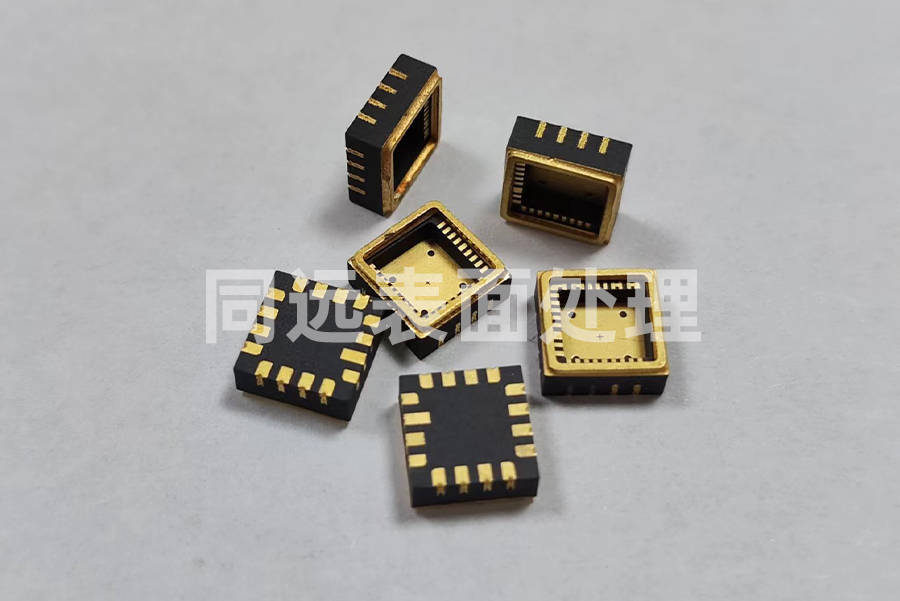

在半导体制造的精密赛道中，芯片镀金是一项看似小众却至关重要的核心工艺。它并非对芯片整体镀金，而是通过选择性沉积技术，在引脚、焊盘等关键部位覆盖薄层黄金或金合金，凭借黄金优异的物理化学特性，解决芯片信号传输、可靠性与环境适应性等关键问题。从消费电子到航天航空，这项工艺的技术迭代直接推动着高端电子设备的性能突破，成为区分普通芯片与高性能芯片的重要标志。

一、芯片镀金的核心价值：芯片镀金的三大技术优势

芯片镀金的广泛应用，源于黄金材料与精密工艺的完美结合，其核心优势体现在三个关键维度。

1、极致导电性能：黄金的电阻率仅为2.44×10^-8Ω・m，远低于铜、铝等常规导电材料，能有效降低高频信号传输损耗，尤其适配5G毫米波、量子计算等高速电路场景；

2、超强抗腐蚀能力：黄金化学性质稳定，在潮湿、盐雾、极温等恶劣环境中不易氧化，可避免芯片接触点因腐蚀导致的性能衰减，显著延长设备使用寿命，这对医疗植入器件、深空探测设备等长寿命产品至关重要；

3、优异焊接可靠性：镀金层与焊料的润湿性良好，能形成均匀致密的焊点，减少虚焊、冷焊等缺陷，同时降低接触电阻（通常小于10mΩ），保障芯片与电路板连接的稳定性。

二、芯片镀金的工艺解析：从材料选择到标准化流程

芯片镀金并非单一工艺，而是一套包含材料选型、精准沉积与质量检测的完整体系。

1、在材料选择上，主要分为软金与硬金两类

（1）软金：纯度达99.9%以上，导电性突出，适用于焊盘等静态连接部位；

（2）硬金：则是金与钴、镍的合金，硬度更高（努氏硬度可达200以上），耐磨性能优异，多用于连接器、按键等频繁插拔的动态接触点。

2、标准化工艺流程包括四大关键步骤

（1）前处理：通过超声波清洗与等离子体活化，去除基材表面油污与氧化层，确保镀层附着力；

（2）镀镍过渡：沉积5-10μm镍层作为金与基材的“桥梁”，防止铜扩散并增强结合力；

（3）镀金沉积：采用电镀或无氰镀金技术，控制金层厚度在0.05-3μm（软金通常0.5-1μm，硬金1-3μm）；

（4）后处理：通过清洗、厚度检测、附着力测试等环节，确保镀层均匀无缺陷。

三、芯片镀金的应用场景：从民用电子到高端制造的全覆盖

芯片镀金的技术特性使其在多领域实现不可替代的应用，尤其在对可靠性要求极高的场景中成为首选工艺。

1、消费电子领域：手机主板、高端处理器的引脚镀金的采用，保障了设备高频使用下的信号稳定性；

2、汽车电子领域：SiC功率模块、毫米波雷达的镀金处理，使其能承受125℃以上高温与复杂路况的振动冲击。

3、在医疗领域：心脏起搏器、神经刺激器的陶瓷基板镀金，可实现气密封接与生物相容性的双重要求；

4、航天航空领域：卫星负载与深空探测器的芯片镀金层，能抵御真空辐射环境下的材料老化，延缓失效周期。

四、芯片镀金的行业趋势：环保转型与成本优化的双重突破

尽管芯片镀金优势显著，但黄金的稀有性与传统工艺的环保问题长期制约其普及。近年来，两大技术方向正在改变这一现状：

1、无氰镀金技术的成熟

以硫代硫酸盐、亚硫酸盐等环保体系替代剧毒氰化物，不仅符合欧盟REACH、中国《电镀污染物排放标准》等法规要求，还能实现纳米级镀层控制，良率从85%提升至98%，目前在半导体领域的应用占比已达30%；

2、成本优化方案的创新

通过选择性电镀减少黄金用量、开发低贵金属配方（金离子浓度<5g/L）、集成废液回收系统（金回收率达95%）等方式，在保证性能的前提下降低制造成本。

从消费电子的信号稳定到航天航空的极端环境适应，芯片镀金技术始终以“精密赋能可靠性”为核心，在半导体产业链中扮演着不可替代的角色。芯片镀金通过材料特性与工艺创新的深度融合，既解决了高端芯片在导电、抗腐蚀、焊接等方面的关键痛点，又随着无氰工艺、成本优化方案的推进，逐步突破环保与成本的双重限制。
