摘要：FOC（磁场定向控制）算法本身在通用 MCU 与专用驱控芯片上并无本质区别，都能输出 SVPWM 调制信号。但人形机器人关节追求"小 PCB 体积 + 高持续扭矩 + 低温升 + 少调试工时"四重约束叠加时，通用 MCU 搭配分立硅 MOS 的方案会陷入"体积做大才能提扭矩；缩小体积则温升超标、扭矩上不去"的死锁。

本文续上一篇文章，从六层分立电路拓扑出发，逐项拆解导通损耗、开关损耗、反向恢复损耗、栅极驱动损耗、采样链路误差与电源开销，量化分析寄生电感如何放大开关损耗，并对标中科无线半导体 CT-2001B 运动控制 ASIC + CT-1902 集成 GaN 半桥芯片的双芯方案，说明 GaN 单片集成 + 硬件 FOC/ADRC 如何从电路根源打破体积-扭矩互斥。

01

引言：问题不在 FOC 算法，而在专用芯片与硬件电路天花板

大量关节项目实践表明：FOC 数学模型（Clarke/Park 变换、PI 电流环、SVPWM 调制）在通用 MCU 上完全可以运行，算法公式本身不构成瓶颈。真正限制"小体积 + 高扭矩"同时实现的，是以下五大硬件电路层面的固有约束：

1.外围分立器件的导通损耗与开关损耗随电流增大而急剧攀升，进而引发结温升高，导致转换效率持续下降；

2.PCB 走线引入的寄生电感与器件寄生电容形成 LC 谐振，迫使设计者增大栅极电阻以抑制振荡，却以牺牲开关速度为代价，导致开关损耗进一步加剧、温升与效率恶化；若要提升效率，则需多管并联扩流散热，这不仅显著增加 PCB 面积，还可能被迫采用双层叠板结构来应对散热挑战；

3.采用通用 MCU 以软件方式执行 FOC/ADRC 算法及参数辨识，控制环路带宽受限于 CPU 算力，难以进一步提升；

4.由分立运放与 RC 滤波构成的电流采样链路，存在温漂大、相位滞后明显以及噪声与带宽难以兼顾的固有矛盾；

5.多路电源、保护电路、栅极驱动 IC 等辅助器件数量众多，不仅大量占用 PCB 面积，还引入额外的静态与动态功耗。

本文将逐一拆解上述约束的电路机理与量化影响，并给出 CT-2001B 与 CT-1902 一体化方案的对标分析。

02

通用 MCU + 分立硅 MOS 方案的电路架构与损耗全解析

1.完整电路拓扑：六层器件堆叠

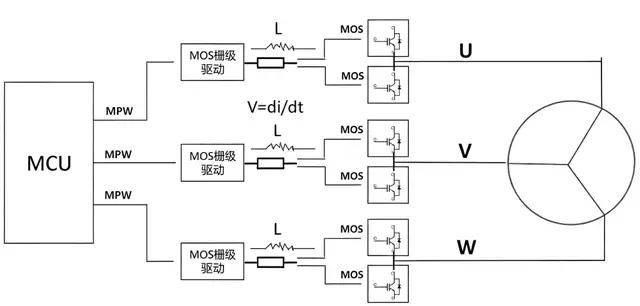

一套典型的通用 MCU + 分立硅 MOS 关节驱动电路，由以下六层独立器件拼接而成，芯片之间全部通过 PCB 铜箔走线互联：

电路关键问题：所有模块均为独立芯片，芯片间通过 PCB 走线互联。PCB 铜箔走线引入两类关键寄生参数：

(1)栅极回路寄生电感 L_g：驱动 IC 输出 → 栅极电阻 → MOS 栅极 → MOS 源极 → 驱动 IC 地，回路面积通常 50~200 mm²，对应 L_g ≈ 5~20 nH；

(2)功率回路寄生电感 L_p：DC+ → 高侧 MOS → 低侧 MOS → DC- → 母线电容，回路面积取决于布局，典型 L_p ≈ 10~50 nH。

这两个寄生电感是后续开关损耗放大、电压尖峰和栅极振荡的根源。

2.导通损耗：硅 MOS 的 R_ds(on) 温度正反馈

导通损耗是功率管在稳态导通期间，电流流过导通电阻产生的焦耳热：

P_cond = I_rms² × R_ds(on) × D

其中 D 为导通占空比，三相桥臂中每管平均导通占空比约 1/3（SVPWM 七段式）。关节大扭矩意味着相电流大。以一个典型 48V 关节、持续相电流 I_rms = 20A 为例：

(1)选用 80V 硅 MOS，R_ds(on)@25°C ≈ 4 mΩ（单颗），考虑 6 管三相桥，每管平均损耗：

P_cond_per = 20² × 0.004 × (1/3) ≈ 0.53 W

(2)6 管合计导通损耗 ≈ 3.2 W。

(3)但这只是 25°C 下的理想值。硅 MOS 的 R_ds(on) 具有显著的正温度系数，温度每升高 100°C，R_ds(on) typically 增加 50%~70%（温度系数约 0.005/°C ~ 0.007/°C）。当结温升至 125°C 时，R_ds(on) 可能从 4 mΩ 升至 6.5~7.5 mΩ，导通损耗随之上升至 5.2~6.0 W。

(4)更严重的是正反馈发热循环：电流增大 → 导通损耗增大 → 结温升高 → R_ds(on) 增大 → 导通损耗进一步增大。为了在大电流下控制温升，工程师通常采取以下措施，但每种都直接牺牲体积：

(5)并联多颗硅 MOS 分摊电流：每并联 1 颗，PCB 面积增加约 30~50 mm²（含焊盘与间距），6 管桥并联后面积增加 180~300 mm²；

(6)增大散热片/预留散热风道：关节外径被迫增大，减速器规格被迫上移；

(7)降额使用：实际持续输出扭矩被限制在标称值的 60%~80%。

3.开关损耗：寄生电感与栅极回路的 LC 振荡

开关损耗发生在功率管开通和关断的瞬态过程中，此时电压与电流存在交叠区：

P_sw = f_pwm × (E_on + E_off)

其中 E_on、E_off 分别为单次开通、关断的能量损耗，与开关速度（电压/电流上升/下降时间）直接相关。在分立硅 MOS 电路中，开关损耗被以下三个机制显著放大：

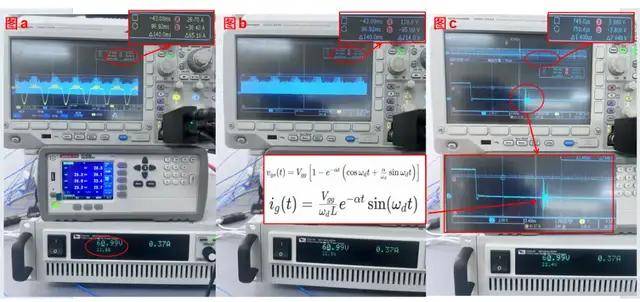

（1）栅极回路 LC 振荡迫使增大栅极电阻

栅极回路寄生电感 L_g 与 MOS 输入电容 C_iss 构成 LC 振荡回路，谐振频率：

f_res = 1 / (2π × √(L_g × C_iss))

以 L_g = 10 nH、C_iss = 5 nF（典型 80V/100A 硅 MOS）为例，f_res ≈ 22.5 MHz。开关瞬间栅极电压会产生剧烈振荡，可能导致栅极过压击穿或误导通。工程师为抑制振荡，必须在栅极串联电阻 R_g，且 R_g 取值往往需要 10~47 Ω。

但 R_g 增大直接导致开关速度变慢：栅极充电电流 I_g = (V_dd - V_gs) / R_g 减小，米勒平台时间延长，电压-电流交叠区增大，E_on 和 E_off 急剧上升。以 R_g 从 5Ω 增至 20Ω 为例，开关能量 E_on + E_off 可能增加 2~3 倍。

（2）功率回路寄生电感产生电压尖峰与额外损耗

关断瞬间，功率回路寄生电感 L_p 中的电流不能突变，产生感应电压：

V_spike = L_p × di/dt

以 L_p = 20 nH、di/dt = 500 A/μs（快速关断）为例，V_spike = 10 V。叠加在 48V 母线上，开关节点电压峰值可达 58V 以上。为避免击穿，工程师只能进一步增大 R_g 降低 di/dt，或者选用更高耐压（100V→150V）的 MOS——而更高耐压的硅 MOS 具有更大的 R_ds(on) 和 C_iss，导通损耗和开关损耗双双恶化。

（3）PWM 频率与开关损耗的线性矛盾

机器人关节 FOC 需要较高 PWM 频率（通常 ≥ 20 kHz，理想 40~100 kHz）以抑制电流纹波、降低力矩抖动。但开关损耗与 f_pwm 成正比。以 E_on + E_off = 200 μJ（分立硅 MOS 典型值，含寄生参数恶化）、f_pwm = 20 kHz 为例：

P_sw = 20000 × 200e-6 = 4 W（单管）

6 管合计 P_sw_total ≈ 24 W

若将 PWM 提升至 40 kHz，开关损耗翻倍至 48 W，这在小体积关节中是不可接受的。TI 应用报告指出：MOSFET 方案开关频率从 10 kHz 提升至 20 kHz，整体损耗增加 20%~30%。因此分立硅 MOS 方案往往被迫将 PWM 限制在 15~20 kHz，电流纹波增大，力矩平稳性下降。

4.反向恢复损耗：硅 MOS 体二极管的固有缺陷

硅 MOSFET 内置体二极管（body diode），在桥臂换流期间（死区时间内），低侧管体二极管会续流导通。当高侧管重新开通时，体二极管需要从导通态恢复到阻断态，产生反向恢复电荷 Q_rr，对应的反向恢复损耗：

P_rr = f_pwm × Q_rr × V_bus

典型 80V 硅 MOS 的 Q_rr ≈ 100~300 nC。以 Q_rr = 200 nC、V_bus = 48V、f_pwm = 20 kHz 为例：

P_rr_per = 20000 × 200e-9 × 48 ≈ 0.19 W（每管每次换流）

三相桥每周期发生 6 次换流，合计反向恢复损耗约 1.1 W。虽然绝对值看似不大，但反向恢复电流尖峰会同时增大高侧管的开通损耗（I_rr 叠加在负载电流上），实际总影响可达 2~3 W。GaN HEMT 无体二极管，Q_rr = 0，此项损耗完全消除。

5.栅极驱动损耗与死区损耗

（1）栅极驱动损耗

每次开关，栅极电容需要充放电，驱动损耗：

P_gate = Q_g × V_gs × f_pwm × N

其中 Q_g 为总栅极电荷，N 为管子数量。典型硅 MOS Q_g ≈ 100 nC，V_gs = 12V，6 管，f_pwm = 20 kHz：

P_gate = 100e-9 × 12 × 20000 × 6 ≈ 1.44 W

驱动 IC 自身静态功耗约 0.5~1 W（3 颗半桥驱动 IC）。合计驱动相关损耗约 2~2.5 W。

（2）死区时间导致的波形畸变与附加损耗

为防止桥臂直通，必须设置死区时间 T_dead。硅 MOS 开关速度慢，T_dead 通常需 500 ns ~ 1 μs。死区期间电流通过体二极管续流，体二极管正向压降 V_sd ≈ 0.8~1.2V（远大于 MOS 导通压降），产生附加导通损耗：

P_dead = I_load × V_sd × (T_dead × f_pwm) × 6

以 I_load = 20A、V_sd = 1.0V、T_dead = 800 ns、f_pwm = 20 kHz 为例：

P_dead ≈ 20 × 1.0 × (800e-9 × 20000) × 6 ≈ 1.92 W

此外，死区时间还会导致输出电压基波幅值衰减、引入低次谐波，使 FOC 电流环跟踪误差增大，在低速大扭矩工况下尤其明显。

6.采样链路误差：分立运放 + RC 滤波的精度与带宽矛盾

通用 MCU 内置 ADC 性能有限（通常 12-bit，采样率 1~5 MSPS，无同步采样），相电流采样依赖外部运放放大 + RC 滤波网络。这条链路存在三个固有问题：

(1)运放失调电压与温漂：通用运放 V_os ≈ 1~5 mV，温漂 10~50 μV/°C。经过 20~50 倍放大后，输出端失调误差可达 50~250 mV，对应电流采样误差 0.5~2.5A（以 50 mΩ 采样电阻计），直接影响 FOC 电流环精度；

(2)RC 滤波引入相位滞后：为抑制开关噪声，滤波时间常数 τ = R × C 通常取 1~5 μs，对应截止频率 30~160 kHz。但相位滞后在电流环带宽附近（1~5 kHz）可达 5°~20°，降低相位裕度，容易引发电流环震荡；

(3)长 PCB 走线引入噪声耦合：采样信号线从功率板到 MCU ADC 引脚，走线长度 20~50 mm，容易耦合开关节点的 dv/dt 噪声，表现为采样值毛刺。

工程师面临两难：增大滤波时间常数 → 噪声降低但带宽压低、动态扭矩响应变差；减小滤波时间常数 → 带宽提升但噪声干扰引发电流环震荡。实际项目中往往折中选择，电流环带宽限制在 1~2 kHz，远低于硬件允许的上限。

7.多路电源与保护电路的面积与功耗开销

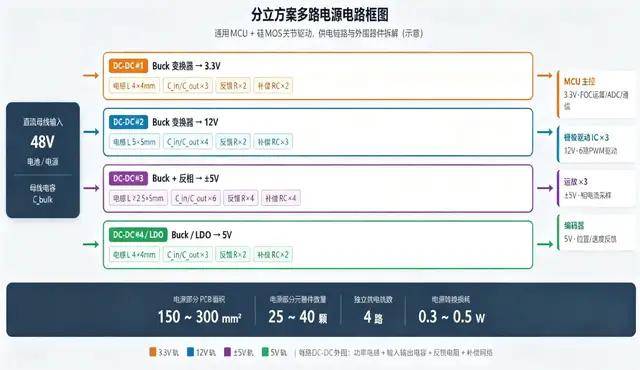

分立方案中，MCU（3.3V）、栅极驱动（12V）、运放（5V/±5V）、编码器（5V）需要多路独立供电。每一路 DC-DC 外围需要功率电感（4×4 mm ~ 6×6 mm）、输入/输出电容（2~4 颗）、反馈电阻（2 颗）、补偿网络（2~3 颗）。仅电源部分就占用 PCB 面积 150~300 mm²，元器件数量 25~40 颗。

同时，每路电源转换存在转换效率损失（DC-DC 典型 85%~92%，LDO 更低）。以总辅助功耗 3W、平均效率 88% 计，电源转换损耗约 0.4 W，虽然绝对值不大，但在密闭关节腔内同样贡献温升。

保护电路方面，过流保护需要比较器 + 基准源 + 分压电阻，过压保护需要分压 + 比较器，过温保护需要 NTC + 比较器。这些分立器件合计 15~25 颗，占用面积 80~150 mm²，且保护响应时间受比较器延迟（通常 100~500 ns）和 PCB 走线延迟限制，在短路/堵转等极端工况下可能不够快。

8.算力瓶颈：软件 FOC 的控制环带宽限制

通用 MCU 的 FOC 全部依靠软件执行：Clarke/Park 变换、PI 调节、SVPWM 生成、ADC 采样触发、参数辨识、ADRC 自抗扰控制、观测器运算全部占用 CPU。以 168 MHz Cortex-M4 为例，一次完整 FOC 电流环迭代（含 PID + SVPWM）约需 5~10 μs，对应电流环更新率 100~200 kHz，但实际可用带宽受以下因素限制：

(1)参数辨识（Rs、Ld/Lq、转动惯量、摩擦系数）计算量大，通常只能在初始化或低速时执行，无法实时跟踪温度变化；

(2)ADRC 扩张状态观测器（ESO）每步需要 6~10 次乘加运算，占用 CPU 20%~40%，只能降低控制环带宽；

(3)电机参数随温度漂移（Rs 温度系数约 0.0039/°C，铜绕组 100°C 温升时 Rs 增加约 39%），软件参数辨识跟不上，FOC 解耦不准，同样电流输出扭矩下降。

(4)工程结果：想要扭矩能力上去，要么增加 MOS 并联数量（增大 PCB 体积），要么强制降 PWM 频率（电流纹波变大、力矩抖动），二者都无法同时满足小体积 + 高扭矩。

9.分立方案损耗汇总（48V / 20A_rms 典型关节工况）

将上述各项损耗汇总，可清晰看到分立硅 MOS 方案的发热构成：

关键结论：开关损耗占比高达 70%，且由 PCB 寄生电感 + 硅 MOS 本征开关特性共同决定，软件 FOC 参数调优无法消除。这正是分立方案"小体积做不到高扭矩"的核心物理根源。

03

CT-2001B + CT-1902 驱控一体化 GaN 方案电路解析

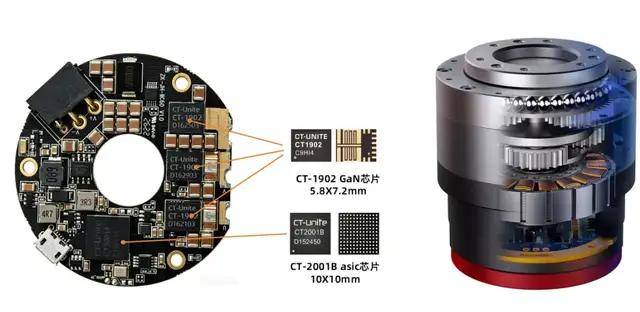

1.方案总览：四颗芯片完成全部驱控

中科无线半导体（CT-Unite）的 CT-2001B + CT-1902 双芯方案，用 1 颗运动控制 ASIC + 3 颗集成 GaN 半桥芯片，完成传统方案中 250+ 颗分立器件的全部功能：

(1)CT-2001B：专用运动控制 ASIC，双核 540 MHz 超标量架构 + 硬件 IDPU（微积分处理单元），片内集成硬件 FOC 加速器、ADRC 自抗扰运算单元、硬件采样滤波电路、全自动电机参数辨识、EtherCAT/CAN FD 双工业总线、多类编码器解码接口；

(2)CT-1902 × 3：每颗为 100V/60A 单相增强型 GaN 半桥芯片（5.8 mm × 7.2 mm LGA 封装），内部集成 2 颗 GaN HEMT + 半桥驱动器 + 栅极电阻 + UVLO/OVLO/OTP 保护。3 颗 CT-1902 构成三相全桥逆变。

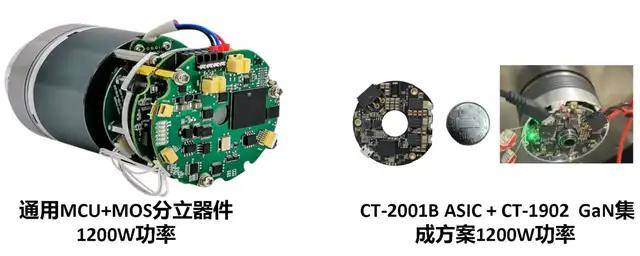

(3)控制芯片直连 GaN 驱动，无中间信号中转，系统同步延迟达纳秒级。整套方案 PCBA 仅两枚硬币大小，可稳定输出 1000W 功率。

2.CT-1902：单片集成 GaN 半桥的电路结构

CT-1902 的内部集成度是消除分立电路损耗的关键。其芯片内部电路结构如下：

CT-1902 关键电气参数：

电路层面的核心变化：功率回路和栅极回路全部在芯片内部完成，PCB 只需要输入直流母线、输出电机相线。栅极回路面积从分立方案的 50~200 mm² 缩小到芯片内部的 < 1 mm²，栅极寄生电感 L_g 从 5~20 nH 降至 < 1 nH，从根源上消除了栅极 LC 振荡。

3.CT-2001B：硬件 FOC/ADRC 运动控制 ASIC

CT-2001B 不是通用 MCU 跑软件 FOC，而是将 FOC 算法、ADRC 自抗扰控制、参数辨识、采样滤波全部做成硬件加速器：

关键指标：PID 硬件运算延时仅 0.2 ns，电流环最高 450 kHz，运算性能较传统软件 FOC 提升 10 倍。全自动电机参数辨识实现"0 代码开发"，上电自测电阻、电感、惯量，自适应整定三环参数。内置 ADRC 自抗扰算法可补偿齿槽转矩、编码器误差，适配人形全身多关节毫秒同步联动。

4.双芯协同：纳秒级同步的信号链路

CT-2001B 与 CT-1902 之间的信号链路极为简洁：CT-2001B 的 PWM 输出直接连接 CT-1902 的逻辑输入，无需经过外置驱动 IC、电平转换或光耦隔离。整条信号链路：

CT-2001B PWM 输出 → PCB 走线（< 20 mm）→ CT-1902 逻辑输入 → 片内驱动器 → GaN 栅极

CT-1902 传播延迟典型 14 ns，延迟匹配 1 ns，三相桥臂开关同步精度极高。相比分立方案中"MCU PWM → 驱动 IC（延迟 50~100 ns）→ 栅极电阻 → MOS 栅极"的多级链路，总延迟从 100~200 ns 降至 20~30 ns，系统动态响应大幅提升。

04

两种方案的电路损耗量化对比

以下在相同工况（48V 母线、20 A_rms 相电流、20 kHz PWM）下，逐项对比两种方案的损耗。GaN 方案的优势来源于四个层面：GaN 材料本征特性、芯片级集成消除寄生参数、硬件控制提升效率。

1.导通损耗对比

GaN 方案在高温下的导通损耗优势尤为明显：125°C 时导通损耗比硅方案低约 35%~40%，且不存在硅 MOS 的正反馈发热循环。更重要的是，CT-1902 单芯片 60A 持续电流能力，使得大扭矩关节无需并联功率管，PCB 面积直接节省 40%~60%。

2.开关损耗对比

开关损耗是两种方案差距最大的环节。GaN 方案的开关损耗仅为硅方案的 1/5~1/8。这意味着：在相同温升约束下，GaN 方案可以将 PWM 频率提升 5~10 倍，电流纹波大幅降低，力矩平稳性显著提升；或者在相同 PWM 频率下，温升大幅降低，可以满额持续输出扭矩而无需降额。

3.反向恢复损耗对比

GaN HEMT 无体二极管，Q_rr = 0，反向恢复损耗完全消除。这不仅节省了 1~1.5 W 的直接损耗，更重要的是消除了反向恢复电流尖峰对开通损耗的叠加影响，以及反向恢复带来的 EMI 噪声。

4.寄生参数与 PCB 面积对比

5. 温升与持续扭矩输出能力对比

温升降低 15~22°C 的工程意义：在相同体积和散热条件下，GaN 方案可以输出更高的持续电流，从而输出更高的持续扭矩；或者在相同扭矩输出下，关节体积可以做得更小。这正是打破"体积-扭矩互斥"的关键。

6.综合损耗与效率对比汇总

注：效率 = P_out / (P_out + P_loss)，以输出功率 960W（48V × 20A）计。GaN 方案总损耗降低 70%~80%，整机效率提升约 2~4 个百分点。对于电池供电的人形/四足机器人，效率提升直接转化为续航延长。

05

工程实践：从分立到一体化的设计迁移要点

1.PCB 布局：母线回路与去耦电容

即便使用 CT-1902 一体化芯片，PCB 布局仍然重要。CT-1902 内部已经消除了栅极回路和功率回路的大部分寄生电感，但直流母线回路（DC+ → CT-1902 → DC- → 母线电容）仍然在 PCB 上。设计要点：

(1)母线电容（陶瓷电容 X7R，低 ESL）紧贴 CT-1902 的 VIN/GND 引脚放置，回路面积 < 20 mm²；

(2)三相输出走线对称，长度差 < 5 mm，避免三相电流不平衡；

(3)CT-2001B 的 PWM 信号线远离功率级，避免 dv/dt 噪声耦合；

(4)采样电阻（如需外置）放置在 CT-1902 输出端与电机相线之间， Kelvin 连接到 CT-2001B 采样引脚。

相比分立硅 MOS 方案对布局的严苛要求（需要反复迭代栅极回路、功率回路、采样回路布局），CT-1902 的集成化设计大幅降低了布局难度，布局容忍度高很多。

2.热设计：散热路径与温升裕量

CT-1902 采用 LGA 封装，底部焊盘具有良好的导热路径。热设计要点：

(1)CT-1902 下方 PCB 铺设大面积铜箔（≥ 4 层，2 oz 铜），通过过孔阵列将热量传导到背面散热片；

(2)三颗 CT-1902 均匀分布，避免热点集中；

(3)满载温升 ≤ 35°C，相比硅方案的 45~55°C，散热片体积可减小 50% 以上；

(4)GaN HEMT 最高结温支持 225°C，温升裕量充足，长期可靠性高。

3.调试流程：从 8 周到 2 周的变化

CT-2001B 配套 RMCS 调试工具，提供标准化统一调用接口，支持手动与全自动环路整定，并具备 AI 故障诊断与自动修复能力。已有厂商验证：从原型开发到批量量产的周期可压缩至 45 天。

4.成本与 BOM 对比

06

结论

回到本文标题的问题：同样是 FOC，为什么通用 MCU + 硅 MOS 做关节很难做到小体积 + 高扭矩？答案可以归纳为以下三层：

第一层：FOC 算法本身不是瓶颈。

Clarke/Park 变换、PI 电流环、SVPWM 调制在通用 MCU 和专用 ASIC 上的数学模型完全一致。算法公式不决定体积和扭矩的上限。

第二层：分立硬件电路的损耗和寄生参数才是真正的天花板。

通用 MCU + 分立硅 MOS 方案中，开关损耗占总损耗的 70%，而开关损耗由 PCB 寄生电感（L_g、L_p）、硅 MOS 本征开关特性（Q_g、Q_rr、C_iss）和被迫增大的栅极电阻共同决定，软件优化无法消除。大电流下导通损耗的温度正反馈、反向恢复损耗、死区附加损耗、多路电源开销叠加，使得"提升扭矩必须增大体积、缩小体积必须降低扭矩"成为物理必然。

第三层：GaN 单片集成 + 硬件 FOC/ADRC 从电路根源打破互斥。

CT-2001B + CT-1902 方案通过四个层面的创新同时实现小体积和高扭矩：

(1)材料层面：GaN HEMT 零反向恢复、低 Q_g、低 R_ds(on) 温度漂移，本征损耗远低于硅 MOS；

(2)集成层面：CT-1902 将 GaN 功率管、驱动器、栅极电阻与栅极米勒钳位保护逻辑单片集成，栅极回路寄生电感从分立方案的 5~20 nH 降至 < 1 nH，开关损耗降低 75%~87%，功率级 PCB 面积缩减 60% 以上；更关键的是，CT-2001B 内置硬件模拟计算单元，过流/短路保护响应延时达纳秒级（约 2 ns），可在高 di/dt 冲击瞬间快速钳位栅极、切断功率回路，确保 GaN 功率芯片不被击穿。反观分立硅 MOS 方案，其栅源寄生电容 C_iss 大（典型 5~10 nF）、栅极充放电速度慢，保护只能依赖 MCU 软件中断或外部比较器，响应延时在微秒级，根本无法在高 di/dt 冲击下形成有效保护——这正是 CT-1902 高集成度带来的不可替代优势。

(3)控制层面：CT-2001B 将 FOC/ADRC/参数辨识/采样滤波全部硬件化，PID 延时 0.2 ns，电流环 450 kHz，全自动参数辨识消除人工调参，控制性能提升 10 倍。

(4)导热层面：CT-1902 采用 LGA 封装底部大焊盘，结到板热阻 RθJB 远低于分立硅 MOS 的 DPAK/TO-252 封装；GaN HEMT 最高结温支持 225°C（硅 MOS 典型 150~175°C），温升裕量增加 50°C 以上；三颗 CT-1902 均匀分布使热源分散，避免分立方案中多管并联的热点集中；PCB 底部大面积铜箔 + 过孔阵列可将热量高效传导至背面散热片，仅小型散热片即可稳定工作，无需外置风冷。

最终结果：总损耗降低 70%~80%，满载温升 ≤ 35°C（硅方案 45~55°C），同体积关节峰值扭矩提升 35%~45%，驱控板面积缩减 60%~65%，单关节成本降低约 40%，调试周期从 8~12 周压缩至 2~4 周。

关键工程提醒：

即便使用 CT-2001B + CT-1902 一体化芯片，如果 PCB 母线回路走线处理不当（母线电容远离芯片、回路面积过大），依然会引入寄生电感，带来电压尖峰和额外损耗。只是相比分立硅 MOS-MCU 方案，GaN 一体化方案的布局容忍度高很多，设计难度大幅降低。
