横河DL950作为一款高速的示波器记录仪具有普通示波器无法比拟的超大采集内存以及最高16bit的ADC精度，此外隔离模块最高1000V的输入耐压，能胜任大部分测试场景的需求。

用户的实际测试环境，会有各种不同的测试条件，例如高差模低共模、低差模高共模以及多个开关器件的测试、多个串联电池的测试等。在这些较为复杂的测试场景中，我们配置测试设备和测量探头，就不能只依据模块或探头的耐压，还需要关注其他相关问题。

检查模块的最大输入电压时，不能只考虑输入端子之间的差压，还需要关注每个端子的隔离电压。另外，电压也可以根据模块使用的连接线缆的不同，测量值也不同。

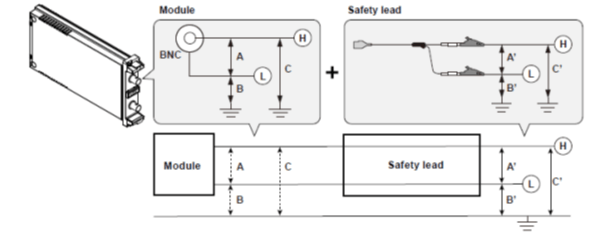

当使用安全线缆时，可以根据模块规格中最大输入指标进行电压测量，但是每个测量端子的对地隔离电压必须小于模块对地的最大额定电压。

测试场景

模块规格

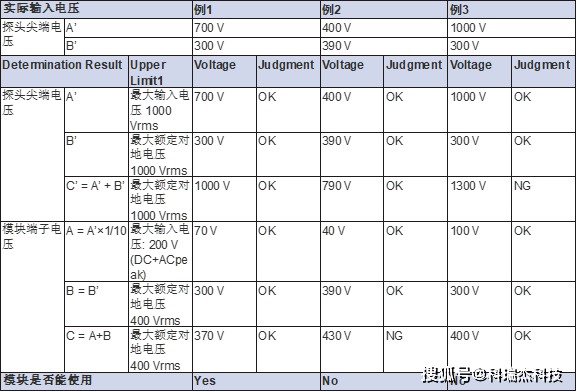

计算模块是否可用的示例：

以下是根据实际情况确定是否可以使用模块。

当隔离模块(720250)与701901+701954(1:1)结合使用时——

如果任何测定结果为NG，则无法使用该模块。

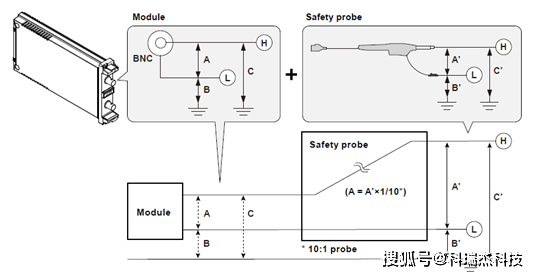

另外一种情况是当隔离模块（720250）与安全探头组合时——

使用安全探头时，可以测量到与探头对应的电压衰减（当衰减为10:1时，设置菜单中给出的最大输入电压的10倍模块规格）。然而，每个输入端子的隔离电压需要小于最大额定值接地电压。此外，探针尖端输入电压必须在小于或等于最大输入电压探头规格和对地最大额定电压中给出。
