一、概念澄清：阈值电压的极性与数值

首先需要明确：PMOS的阈值电压并非"数值上大于"NMOS，而是其绝对值通常更大，且极性相反。

• NMOS（N沟道）：阈值电压Vth为正值，典型范围 0.7V - 1.0V（增强型）
• PMOS（P沟道）：阈值电压Vth为负值，典型范围 -0.9V - -1.3V （增强型）

因此，正确的表述是：|Vth(PMOS)| > |Vth(NMOS)|，即PMOS阈值电压的绝对值更大。这一差异根植于半导体物理、制造工艺与电路设计需求的综合作用。

二、物理机制：载流子迁移率的根本差异

2.1 电子与空穴迁移率的不对称性

半导体材料的迁移率（μ）决定载流子在电场下的漂移速度，直接影响沟道导电能力：

• 电子迁移率（NMOS）：μ_n ≈ 1350 cm²/(V·s)（硅材料）
• 空穴迁移率（PMOS）：μ_p ≈ 480 cm²/(V·s)（硅材料）

空穴迁移率仅为电子的1/3左右。这意味着在相同的电场和沟道尺寸下，PMOS的驱动电流能力天然弱于NMOS。

2.2 阈值电压与导电能力的权衡

为了使PMOS达到与NMOS相当的驱动电流，必须采取补偿措施：

方案A：增大沟道宽度W将PMOS的沟道宽度W设计为NMOS的2.5-3倍，可弥补迁移率不足。但这会显著增加芯片面积与寄生电容，不利于集成度与速度。

方案B：提高栅氧电场强度在相同栅压下，提高电场可增强载流子浓度。但栅氧电场强度有击穿极限（约15MV/cm），不可无限提升。

方案C：调节阈值电压（最优解）通过降低PMOS阈值电压的绝对值（即使其更负），在相同栅压下可获得更大的(VGS - Vth)有效驱动电压，从而增强沟道导电能力。例如：

• NMOS：VGS=3.3V，Vth=0.8V，有效驱动电压 = 2.5V
• PMOS：VGS=-3.3V，Vth=-1.2V，有效驱动电压 = 2.1V

虽然绝对值更大，但有效驱动电压更接近NMOS，实现电流匹配。

三、工艺实现：沟道掺杂与阈值调节注入

3.1 阈值电压的物理定义

阈值电压公式：Vth = VFB + 2φF + γ√(2φF + VSB) + Qox/Cox

其中：

• VFB：平带电压（与栅极/衬底功函数相关）
• φF：费米势（与衬底掺杂浓度相关）
• γ：体效应系数
• Qox：氧化层电荷
• Cox：单位面积栅氧电容

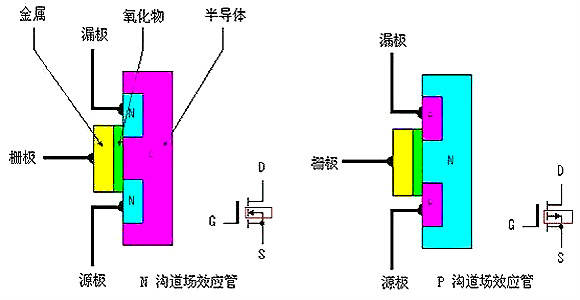

3.2 NMOS与PMOS的工艺差异

NMOS沟道掺杂：

• 衬底为P型，沟道区域通常进行轻掺杂或阈值电压调节注入（VT Implant）
• 注入剂量较低，使Vth精准控制在0.7V左右

PMOS沟道掺杂：

• 衬底为N型，为增大|Vth|，需进行更高剂量的硼离子注入
• 更高的沟道掺杂浓度导致费米势φF增大，从而提升|Vth|
• 同时，栅极多晶硅掺杂类型不同（NMOS栅极N+掺杂，PMOS栅极P+掺杂），导致平带电压VFB差异，进一步拉开Vth差距

3.3 工艺窗口的权衡

将PMOS的|Vth|做得更大，可降低沟道掺杂浓度，从而：

• 减小寄生电容，提升开关速度
• 降低工艺敏感度，提高良率
• 避免过度增大沟道宽度，节省芯片面积

这是工艺实现与性能优化的最佳平衡点。

四、电路设计需求：CMOS对称性匹配

4.1 CMOS反相器的电流传输特性

在CMOS数字电路中，NMOS与PMOS组成反相器，理想情况下要求：

• 上升沿与下降沿对称（t_r ≈ t_f）
• 噪声容限相等（V_NM_H = V_NM_L）
• 驱动能力匹配（I_Dn ≈ I_Dp）

若Vth绝对值不匹配：

• |Vth(PMOS)|过小：PMOS过早导通，静态功耗增加
• |Vth(PMOS)|过大：PMOS导通不足，上升沿变慢，驱动能力下降

因此，|Vth(PMOS)|略大于|Vth(NMOS)|（约1.2-1.5倍）可实现最佳对称性。

4.2 电源电压缩放的影响

随着工艺节点缩小，电源电压VDD从5V降至3.3V、1.8V、1.2V。在低压下，Vth的相对影响更显著：

• VDD=1.8V时：NMOS Vth=0.4V，有效驱动1.4V；若PMOS Vth=-0.4V，有效驱动仅1.4V，但考虑到迁移率差异，电流仍不匹配
• 解决方案：将PMOS Vth调至-0.5V，使有效驱动电压增大至1.3V，补偿迁移率损失

这种动态调节Vth的工艺技术称为多阈值电压（Multi-Vth）工艺，是低功耗设计的关键。

五、工程实际：工艺偏差与统计数据

5.1 典型工艺参数分布

在0.18μm CMOS工艺中，典型值为：

• NMOS：Vth ≈ 0.65V ± 0.15V（3σ范围0.35V - 0.95V）
• PMOS：Vth ≈ -0.85V ± 0.15V（3σ范围-0.55V - -1.15V）

PMOS的|Vth|比NMOS大约30%，这是代工厂（TSMC、UMC、SMIC）的标准设计规则。

5.2 工艺角（Process Corner）分析

芯片制造存在工艺波动，分为：

• TT角：Typical NMOS, Typical PMOS（典型情况）
• SS角：Slow NMOS, Slow PMOS（迁移率低、Vth高）
• FF角：Fast NMOS, Fast PMOS（迁移率高、Vth低）
• SF角：Slow NMOS, Fast PMOS
• FS角：Fast NMOS, Slow PMOS

在最坏的SS角下，PMOS的|Vth|可能高达-1.3V，若驱动电压VDD=1.8V，有效驱动仅0.5V，电路可能失效。因此，设计时必须按Vth_max（绝对值最大）进行最坏情况分析，确保在所有工艺角下功能正常。

六、特殊结构：耗尽型与阈值电压调制

6.1 耗尽型MOS的阈值电压

上述讨论针对增强型MOS。耗尽型MOS的Vth极性相反：

• 耗尽型NMOS：Vth为负值（如-2V），零栅压时已导通
• 耗尽型PMOS：Vth为正值（如+2V），零栅压时已导通

耗尽型PMOS的Vth"大于"耗尽型NMOS（正值>负值），但这属于不同器件类型，对比意义不大。

6.2 阈值电压调节技术

现代工艺提供多种Vth调节手段：

• 沟道掺杂调节：通过离子注入剂量精确控制
• 栅氧厚度调节：Cox变化影响Vth，但会改变电容
• 功函数工程：使用不同金属栅极材料（High-k/Metal Gate）
• 偏压调节：衬底施加反向偏压（Body Bias）

这些技术使设计师可在一定范围内微调Vth，但PMOS的|Vth|始终设计为大于NMOS，以维持电学对称性。
