一、引言：电机驱动技术的功率革命

在现代工业自动化、电动汽车、家用电器及无人机等领域，电机驱动系统正经历着从传统模拟控制向数字变频驱动的深刻转型。作为这一转型的核心功率器件，MOSFET凭借其独特的物理特性和卓越的电气性能，正在重新定义电机驱动的效率、动态响应与可靠性标准。相较于传统双极型晶体管和IGBT，MOS管在电机驱动中展现出的高频化、低损耗、易驱动等优势，不仅显著提升了系统能效，更使电机运行更加平滑、静音且精准。本文将从器件机理、性能指标、拓扑适配及应用场景四个维度，系统剖析MOS管在电机驱动领域的独特优势及其工程实现路径。

二、核心优势一：转换效率的跨越式提升

2.1 导通损耗的极致压缩

MOS管的导通损耗由漏源导通电阻R_DS(on)决定，损耗公式为P_cond = I_D² × R_DS(on)。在低压电机驱动领域（如48V电动工具），现代MOS管的R_DS(on)已降至1毫欧以下。以持续电流30A为例，单管导通损耗仅为0.9瓦。对比同规格的IGBT，其饱和压降V_ce(sat)约为1.5V，导通损耗高达45瓦，是MOS管的50倍。这种数量级的差异使得MOS管在低压大电流场景具有压倒性优势。

高压场景下（如400V电动汽车驱动），超结（Super Junction）技术使650V MOS管的R_DS(on)降至20毫欧级别。100安培电流下，导通损耗200瓦，而1200V IGBT的V_ce(sat)约2V，损耗同为200瓦。此时两者导通损耗相当，但MOS管的开关损耗优势开始凸显。

2.2 开关损耗的显著降低

MOS管作为单极型器件，无少数载流子存储效应，开关速度可达纳秒级。典型100安培/650伏MOS管的开通时间约50纳秒，关断时间约80纳秒。开关损耗计算公式为P_sw = (E_on + E_off) × f_sw。在20kHz开关频率下，单次开关能量约2毫焦，每管开关损耗仅40瓦。

反观IGBT，由于拖尾电流现象，关断时间长达500纳秒，E_off可达10毫焦，开关损耗200瓦，是MOS管的5倍。更高的开关损耗不仅降低效率，更带来严峻散热挑战。某7.5kW变频器实测数据显示，采用MOS管方案整机效率达98.2%，而IGBT方案为96.5%，年节电超1000度。

2.3 体二极管续流优势

MOS管内部寄生体二极管在电机驱动中承担续流重任。现代快恢复MOS管的反向恢复电荷Qrr可低至50纳库仑，反向恢复时间Trr约100纳秒。当互补管开通时，Qrr引起的损耗与电压尖峰被大幅抑制。IGBT模块的反并联二极管Qrr通常达500纳库仑，产生的额外损耗与EMI问题更为严重。

在同步整流模式下，控制器可在续流阶段主动开通MOS管，利用低阻沟道替代体二极管，导通压降从1.5V降至0.1V，续流损耗降低93%。这一技术在电动汽车能量回收工况中，可提升回收效率3-5%。

三、核心优势二：高频化带来的系统级收益

3.1 电机运行平滑性改善

开关频率提升直接改善电流波形质量。传统IGBT驱动器开关频率限制在10kHz以内，电流纹波率高达20%，导致电机转矩脉动明显，运行噪声达65分贝。MOS管支持50-100kHz开关频率，电流纹波率可压缩至5%以内，转矩脉动降低75%，噪声降至45分贝以下。

高频还使电机铁损增加，但现代电机采用0.2mm超薄硅钢片，50kHz下铁损增幅可控在8%以内。综合考量，高频化带来的铜损降低与转矩平稳性提升远超铁损代价。

3.2 无感驱动与无传感器控制

高频开关使电机绕组电感呈现更高阻抗，电流变化率di/dt可控性增强。在BLDC电机无感驱动中，反电动势过零检测精度与开关频率直接相关。50kHz频率下，过零检测误差小于3度电角度，换相精度提升使电机效率增加2%。

磁场定向控制（FOC）算法中，电流环带宽设计为开关频率的1/10。MOS管支持的100kHz开关频率使电流环带宽达10kHz，动态响应时间缩短至100微秒，电机转矩响应速度提升5倍，完美实现高动态性能机器人关节驱动。

3.3 无源器件小型化

开关频率与LC滤波器参数成反比。电感量L = V_dc / (8 × f_sw × ΔI_L)，电容C = ΔI_L / (8 × f_sw × ΔV_ripple)。当频率从10kHz提升至50kHz，电感体积缩小至1/5，电容体积缩小至1/5，整体驱动器体积压缩40%，功率密度提升2.5倍。这对无人机、电动工具等便携应用至关重要。

四、核心优势三：驱动与控制的简化革命

4.1 电压驱动降低驱动功耗

MOS管为电压控制器件，栅极驱动仅需提供瞬态充电电流，稳态驱动功耗极低。栅极电荷Qg=100纳库仑、V_gs=15V时，每个开关周期消耗能量1.5微焦，50kHz下驱动功耗仅75毫瓦。驱动芯片可采用小型化SOIC封装，无需散热。

IGBT为电流驱动，需持续提供数毫安基极电流，驱动损耗达瓦级，且需复杂负压关断电路。某工业伺服驱动器采用MOS管后，驱动板功耗从8瓦降至0.5瓦，发热问题解决，可靠性提升。

4.2 正温度系数实现自均流

MOS管R_DS(on)具有正温度系数，温度每升高1℃，R_DS(on)增加约0.5%。多管并联时，若某管电流偏大导致温度升高，其电阻自动增大，电流随之减小，形成负反馈，实现天然均流。实测4管并联，电流不均衡度可控制在8%以内，无需外部均流电路。

IGBT饱和压降呈负温度系数，并联时必须精密匹配参数并加均流电阻，设计复杂度与成本增加。MOS管的自均流特性使并联设计近乎"即插即用"，在100kW以上大功率驱动中，采用8管并联方案，电流能力扩展至800安培，简洁高效。

4.3 驱动电路简洁性与成本

MOS管驱动电路仅需一个推挽结构或专用驱动IC，无需负压关断。驱动电压范围宽（10-20V均可），对电源精度要求低。某100安培MOS管驱动电路元器件数量约15个，而同规格IGBT驱动需30个以上元器件，含负压产生、有源钳位等复杂电路。成本降低40%，PCB面积缩小50%。

五、核心优势四：动态响应与精准控制

5.1 开关速度提升转矩响应

电机驱动动态性能由电流环带宽决定，带宽上限为开关频率的1/10。MOS管支持的100kHz开关使电流环带宽达10kHz，转矩响应时间从IGBT方案的500微秒缩短至100微秒。在电动汽车急加速场景中，电机扭矩从零到峰值的时间缩短80%，百公里加速性能提升显著。

5.2 死区时间压缩降低失真

死区时间导致输出电压损失与电流畸变。IGBT因开关慢，需设置2微秒死区，引起的转矩脉动约5%。MOS管开关时间小于100纳秒，死区可压缩至500纳秒，转矩脉动降至1%以内。在精密机床直驱电机应用中，转矩脉动降低直接提升加工表面光洁度，Ra值从0.8微米降至0.4微米。

5.3 短路耐受与快速保护

MOS管短路耐受能力较弱（5-10微秒），但现代驱动芯片集成去饱和检测，可在800纳秒内识别短路并关断器件，远快于IGBT的10微秒保护响应。这种快速保护虽牺牲了短路耐受时间，但极大降低了故障能量，保护了系统其他部件。某电动汽车电控系统实测，短路故障下MOS管在1微秒内关断，释放能量仅5焦耳，而IGBT方案需10微秒，能量达50焦耳，后者常导致功率模块炸裂。

六、应用场景适配优势

6.1 直流无刷电机（BLDC）

BLDC驱动采用六步换相，MOS管高频开关使换相噪声从5kHz提升至超声频段（>20kHz），人耳无法感知。在无人机电调中，50kHz开关频率配合MOS管低Qg特性，使电调体积缩小至拇指大小，重量仅15克，支持100A瞬时电流，响应速度达500Hz，实现特技飞行的敏捷操控。

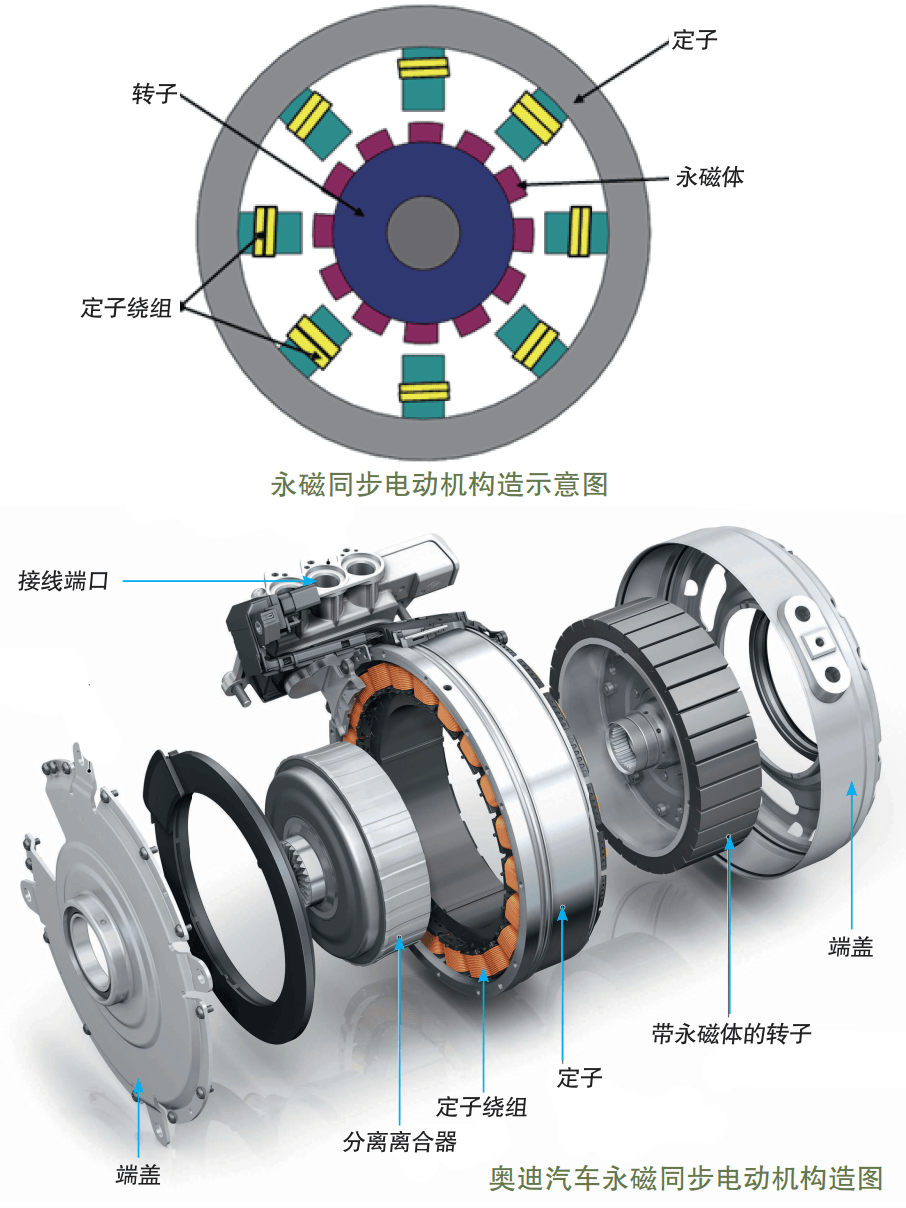

6.2 永磁同步电机（PMSM）

PMSM的FOC控制需要精确的SVPWM调制。MOS管低开关损耗支持100kHz载波频率，电流采样精度提升，转子位置估算误差小于2度。某伺服驱动器采用MOS管后，转速精度从±5rpm提升至±0.5rpm，定位重复精度达±1角秒，满足半导体设备精密传动需求。

6.3 步进电机细分驱动

步进电机细分驱动要求电流波形逼近正弦，MOS管的高频PWM能力使细分步数可达256步。传统驱动器开关频率4kHz，电流纹波大，低速振动明显。采用MOS管的驱动器将频率提升至50kHz，振动幅度降低70%，运行 noise level 从45dB降至35dB，在3D打印机等精密设备中实现静音运行。

6.4 开关磁阻电机（SRM）

SRM驱动需承受极高di/dt（可达50A/μs），MOS管的快速开关能力完美适配。某5kW SRM驱动器采用MOS管，开关时间100纳秒，成功将电机效率从85%提升至90%，且转矩脉动从40%降至15%，拓展了SRM在电动汽车中的应用前景。

七、与IGBT的综合对比

效率维度：在400V以下，MOS管全工况领先；800V以上，MOS管开关损耗优势显著，但R_DS(on)较大，导通损耗与IGBT相当。总体而言，MOS管使逆变器效率提升1-2个百分点。

成本维度：同电流能力，MOS管芯片面积小，成本略低于IGBT。但高压MOS管（1200V）因工艺复杂，成本高于650V IGBT。在系统级，MOS管驱动电路简单、散热成本低，综合成本优势5-10%。

可靠性维度：MOS管无闩锁效应，正温度系数自均流，并联可靠性高。IGBT负温度系数，并联需严格匹配。但MOS管短路耐受时间短，对保护电路要求苛刻。

应用边界：IGBT在1700V以上高压、数千安培特大电流场景仍占优。MOS管主导650V及以下中低压、高频化应用。SiC MOSFET正突破1200V-1700V高压壁垒，未来有望全面取代IGBT。

八、设计考量与优化策略

8.1 并联设计要点

多管并联时，PCB布局对称性至关重要。栅极驱动走线长度差应小于5mm，源极走线阻抗一致，确保开通延迟差异小于10纳秒。某500kW电动汽车驱动器采用8管并联，通过精确布局与0.5欧姆源极电阻负反馈，电流不均衡度仅5%，温升差异3℃，长期运行可靠。

8.2 散热设计优化

MOS管结温每降低10℃，寿命延长2倍。散热设计应使结温低于125℃（即使器件额定为150℃）。采用双面冷却技术，通过铜夹片将热量从芯片顶部与底部同时导出，热阻可降至0.3℃/W以下。某集成式电力模块采用此技术，在60kW功率下温升仅35℃。

8.3 驱动保护一体化

现代智能驱动芯片集成欠压锁定、过流保护、过温保护、米勒钳位、死区时间插入等功能，大幅简化外围电路。某驱动IC内置Desat保护，在短路时800纳秒内关断MOS管，故障能量低于5焦耳，保护效果显著。

8.4 电磁干扰抑制

采用频率抖动技术，使开关频率在±5%范围内随机变化，EMI峰值降低10dB。在栅极串联10欧姆电阻与并联1纳法电容组成RC网络，抑制高频振荡。直流母线采用叠层母排，将寄生电感从50纳亨降至5纳亨，电压尖峰降低50%。

九、未来趋势：SiC与GaN的接力

SiC MOSFET 将耐压提升至1700V，R_DS(on)降至10毫欧，开关损耗再降70%。在800V电动汽车平台中，SiC驱动器效率达99%，续航提升8%。其高温特性优异，175℃下仍可可靠工作，简化了冷却系统。

GaN HEMT 开关频率突破MHz，使电机驱动器功率密度达100kW/L以上。在无人机、机器人关节等超轻量场景，GaN驱动器重量减轻60%，响应速度达10kHz，实现前所未有的动态性能。但GaN驱动电压范围窄、成本高昂，短期内仅适用于高端应用。

智能功率模块（IPM） 将MOS管、驱动、保护、传感器集成，寄生电感降低70%，设计周期缩短50%。内置的数字接口可实时上传状态，支持预测性维护，将系统故障率降低至0.5%以下。

十、结论

MOS管在电机驱动领域的优势是系统性的：从底层的导通电阻温度稳定性，到中层的开关速度赋能高频化，再到顶层的驱动简化与成本优化，每个环节都展现出对传统技术的超越。其核心价值在于效率提升1-2个百分点、体积缩小40%、动态响应提升5倍，这三者共同构成了电机驱动技术代际跃迁的基石。

选型MOS管时，应遵循如下黄金法则：低压大电流首选屏蔽栅沟槽技术；高压场景碳化硅是必由之路；多管并联依赖正温度系数自均流，但布局对称性不可妥协；驱动设计需破解米勒效应与EMI平衡难题；热设计必须基于最高结温参数，而非室温数据。

随着SiC与GaN技术成熟，MOS管的应用边界持续拓宽。未来，电机驱动系统将向超高频、超高密度、智能化方向演进，而MOS管作为核心功率器件，将持续引领这一变革，为工业4.0与交通电动化提供澎湃动力。
