一、基础操作快速入门

1. 开机与初始设置

1. 按下右下角电源键启动设备（预热建议15分钟）

2. 首次使用需进行：

语言设置（支持简体中文）

日期时间配置

探头补偿校准（连接前面板1kHz方波信号）

2. 基本测量流程

1. 连接探头至被测电路（建议使用是德N2843A探头）

2. 按"AUTO SCALE"自动设置波形

3. 手动优化：

垂直灵敏度（VOLT/DIV旋钮）

时基（TIME/DIV旋钮）

触发（TRIGGER LEVEL旋钮）

二、核心功能详解

1. 高级触发系统

触发类型：

边沿触发（最常用）

脉宽触发（检测异常脉冲）

视频触发（支持多种制式）

串行总线触发（I2C/SPI/UART）

触发设置技巧：

```操作路径：Trigger → Mode → 选择触发类型```

建议设置触发耦合为"DC"，触发模式为"Auto"

2. 测量与分析功能

1. 自动测量：

按"Measure"键可同时显示8种参数

常用测量项：频率、周期、峰峰值、上升时间

2. 光标测量：

按"Cursors"激活X/Y光标

手动测量特定点参数

3. FFT分析：

进入"Math" → 选择"FFT"

设置中心频率/span

适用于谐波分析、噪声检测

三、专业应用技巧

1. 电源测量方案

1. 连接方案：

使用10:1探头

开启20MHz带宽限制

AC耦合模式（去除直流分量）

2. 关键测量：

纹波电压（建议用"Peak-Peak"测量）

开关损耗（需数学运算功能）

2. 串行总线分析

1. 解码设置：

按"Decode" → 选择协议（I2C/SPI/UART）

设置波特率（需与实际匹配）

调整阈值电平

2. 典型应用：

I2C信号完整性分析

UART通信故障排查

SPI时序验证

四、实用操作技巧

1. 显示优化

波形清晰度：

调整"Persistance"（建议设为1s）

网格亮度：

进入"Display"设置（推荐值70%）

2. 数据保存

1. 截图保存：

按"Print"键

选择存储位置（U盘或内部存储）

支持PNG/BMP格式

2. 波形数据导出：

"Save/Recall" → "Waveform"

可选CSV或BIN格式

包含完整采样点数据

五、常见问题处理

1. 无信号显示

检查步骤：

1. 确认通道已开启（CH1/CH2按钮亮）

2. 检查探头连接（接地是否可靠）

3. 触发设置是否正确（建议先用"AUTO"模式）

2. 测量值异常

排查方法：

1. 重新进行探头补偿

2. 检查垂直刻度设置

3. 确认探头衰减比（1X/10X）匹配

3. 波形抖动

解决方案：

1. 优化触发设置（适当提高触发电平）

2. 开启平均模式（Acquire → Average）

3. 检查被测电路稳定性

六、维护与保养

1. 日常维护：

定期清洁通风口（每月一次）

避免阳光直射显示屏

使用后及时断开探头

2. 校准周期：

基础校准：每年一次

关键测量前：建议验证校准状态

环境温度变化>10°C时应重新校准

3. 存储建议：

长期不用时应每月通电一次

存放环境湿度<80%

使用原厂包装箱运输

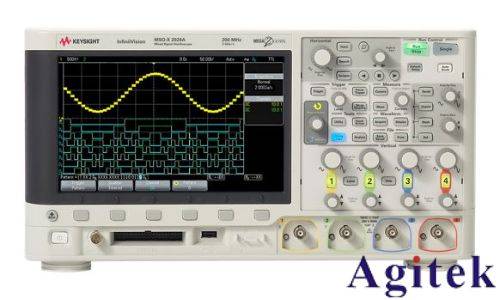

本指南涵盖了MSOX2004A 80%的日常使用场景，掌握这些操作即可满足一般电子测量需求。
