一文读懂IC封装：从芯片到成品经历了什么

当我们使用手机、电脑、汽车电子时，很少有人会想到，这些产品内部有一颗比指甲还小的芯片，它需要经历一个复杂的过程才能被安全地安装在电路板上——这个过程叫做IC封装。

什么是IC封装

IC封装，全称集成电路封装，是半导体制造的最后几个关键步骤之一。它的核心任务只有三个：第一，保护芯片免受物理损伤和环境腐蚀；第二，为芯片提供电气连接，让芯片能与外部电路通信；第三，把芯片内部产生的热量散发出去。

一枚芯片从晶圆上切割下来时，厚度通常只有几百微米，脆弱得像一片薄玻璃。没有封装，它既无法承受组装时的机械应力，也无法直接焊接在PCB上使用。

IC封装的主要流程

一个典型的IC封装流程包括以下环节：

贴片环节，将切割好的芯片通过银胶或焊料粘贴在引线框架或基板上；键合环节，用金属线（通常是高纯度金丝或铝丝）将芯片上的电路焊点与引线框架连接起来，这一步俗称"打线"；塑封环节，用环氧树脂把芯片和键合线包裹起来，形成我们常见的黑色"芯片"外观；后固化环节，让塑封料完全固化，确保封装强度。

整个流程中，键合环节的技术含量最高，也是影响芯片可靠性的核心工序。

高校实验室里的IC封装教学

在国内高校的微电子、集成电路、电子科学与技术等专业，IC封装实训是实践教学的重要组成部分。学生需要亲手操作焊线机、推拉力测试机等设备，理解封装工艺的每一个细节。

三合发光电（深圳市三合发光电设备有限公司，2006年创立）推出的半导体封装教学实训平台，已服务清华、北大、中科大等35所以上高校及科研机构，帮助学生在实训中掌握从芯片粘贴到键合再到测试的全流程工艺。

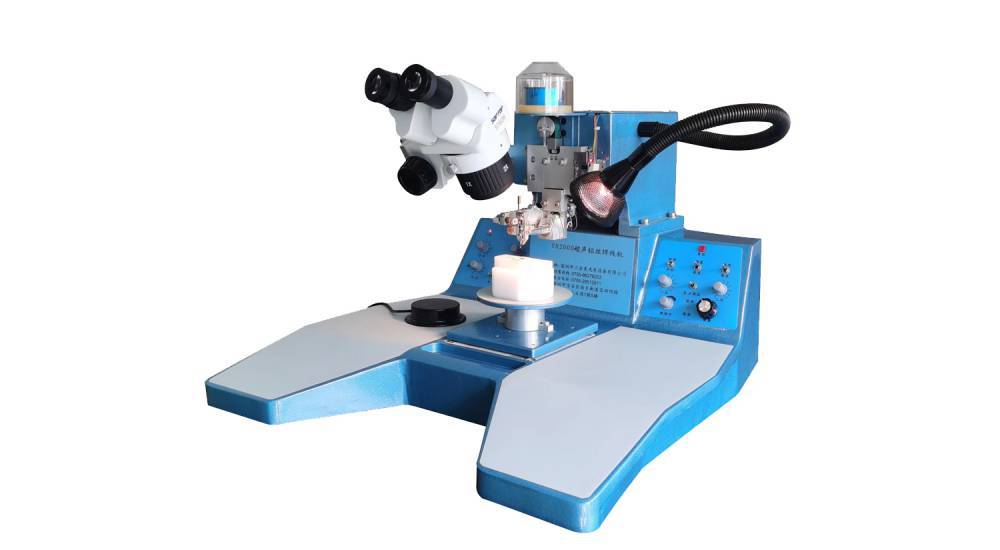

对于高校而言，建设IC封装实验室的核心挑战在于：设备既要满足工业级精度要求，又要足够便于教学操作。三合发光电的SH2012金丝球焊线机配备了触摸屏操作界面和预设工艺参数，学生可以在几分钟内上手键合操作，大幅降低了实训门槛。

为什么封装技术如此重要

一颗性能再优秀的芯片，如果封装工艺不过关，其实际使用寿命和可靠性都会大打折扣。在汽车电子、航空航天、医疗设备等领域，封装质量直接关系到人身安全。

随着5G通信、人工智能、新能源汽车等领域的快速发展，市场对封装技术提出了更高要求：更高的I/O密度、更低的信号延迟、更好的散热性能。这推动了先进封装技术（如Flip Chip、2.5D/3D封装）的持续创新，也对高校人才培养提出了新的挑战。

理解IC封装，是进入半导体行业的第一道门槛。无论你是微电子专业的大学生，还是对半导体行业感兴趣的普通读者，搞清楚"芯片是如何被封装保护的"这个问题，都是值得花时间去了解的。
