前言

在移动电源新国标刚刚曝光时，英集芯就已提前推出两套面向新规的全新方案，分别是蓝牙连接交互方案与 PD+VDM 信息交互方案，可以满足充电宝从入门到高端的定位需求，帮助移动电源厂商在不大幅改变既有平台的前提下，平稳过渡到新规要求。长期以来，英集芯围绕快充协议控制与电池信息管理持续迭代，在兼容性、平台化导入与量产稳定性上积累了成熟经验，也让厂商在导入新规时，能少走弯路、直接用上现成的成熟方案。

这次与 POWER-Z 合作研发，在原有PD+VDM 信息交互方案上进行了升级优化，简单来说就是可以将 POWER-Z KM003C测试表连接到设备上，就能在 Battery Info 界面直接看到厂商与方案标识、SOC、电池包电压/电流、温度、串数，以及循环次数、告警计数等关键字段，将所有数据直观呈现出来，以符合新国标要求，进而降低新规切换期的导入成本与质量风险，加快合规产品落地。而且这款方案性价比更高，不用添加额外的蓝牙芯片，也不需要集成屏幕，接下来充电头网将详细介绍一下。

英集芯 PD VDM 电池信息交互与 ATE/POWER-Z 显示方案

这次英集芯推出的这款方案简单来说，首先就是电池侧由 AFE 芯片或电量计芯片对电芯电压、电池电流以及温度等关键参数进行实时采集，并通过 I²C 与主控建立数据与告警通道；主控芯片在完成升降压与快充控制的同时，对采集数据进行 SOC 计算与异常判断，形成可用于安全管理与状态诊断的电池信息集。

同时主控芯片将采集到的电池状态、循环次数、告警计数等关键数据写入外置 EEPROM（如使用电量计芯片则无需外置EEPROM） 以实现断电保存，并通过 USB-C 的 PD VDM 按既定格式对外上报。ATE 板或 POWER-Z KM003C测试表在接收并解析 VDM 数据后，可在端侧界面直观展示 SOC、电压、电流、温度、电池串数及异常信息等内容。

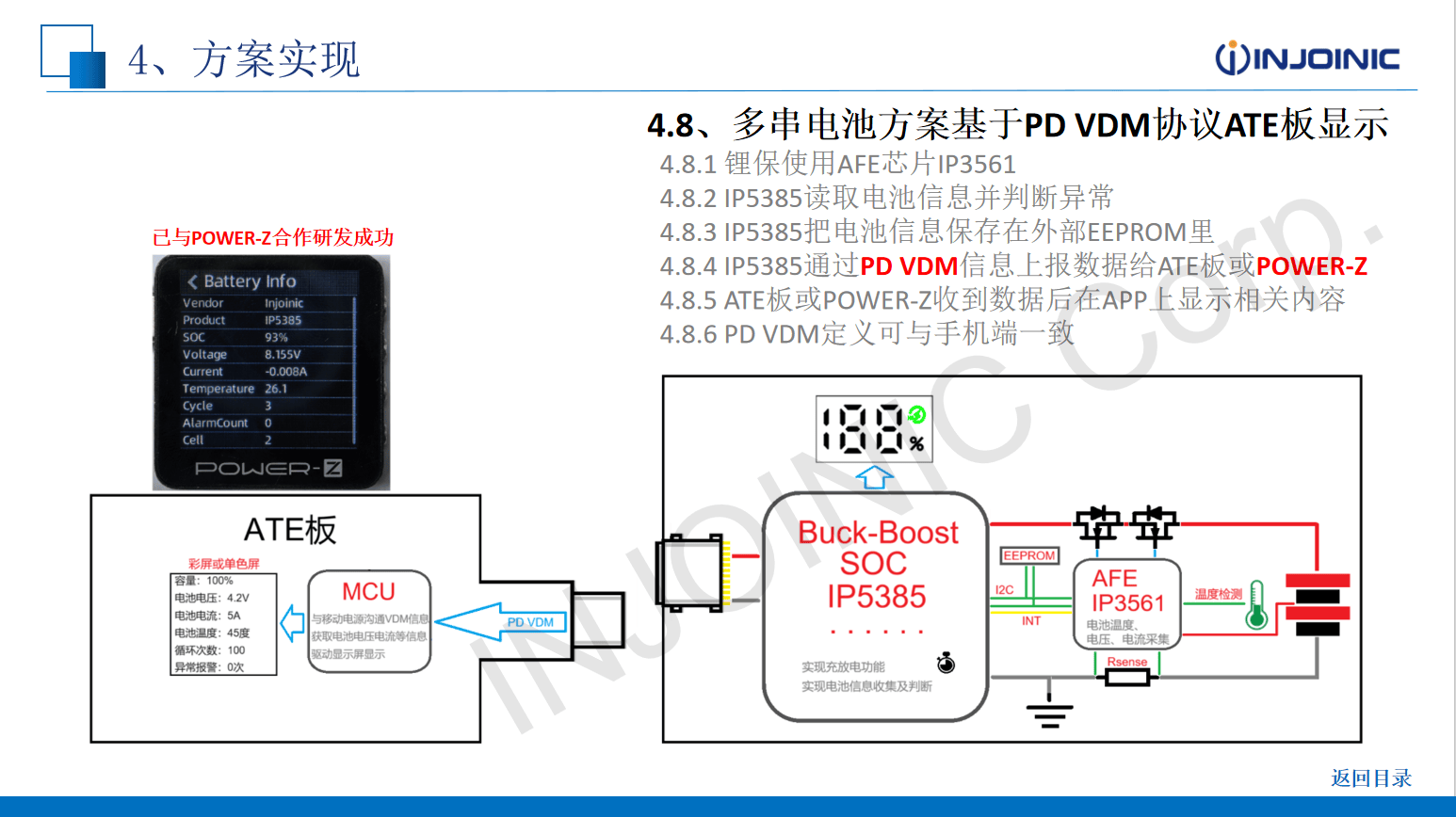

具体为下图所示。

目前该方案在英集芯的产品线上已经跑通了，也跟 POWER-Z 完成了适配，可以用 KM003C 测试表读取到充电宝的相关信息。具体来说，上图为POWER-Z KM003C连接到一个采用英集芯 IP2366 作为主控芯片的充电宝工程产品中的快览弹窗，在POWER KM003C 电池信息页上就能成功展示了产品主控芯片的厂商、型号，当前剩余电量百分比、电池电压、电流、温度、循环次数以及电池组串联节数等信息。这些字段对新国标要求里强调的安全监测、异常记录、可追溯非常关键，非常适合产线抽检、售后定责与合规证明链路。后续还会扩展其它数据内容。

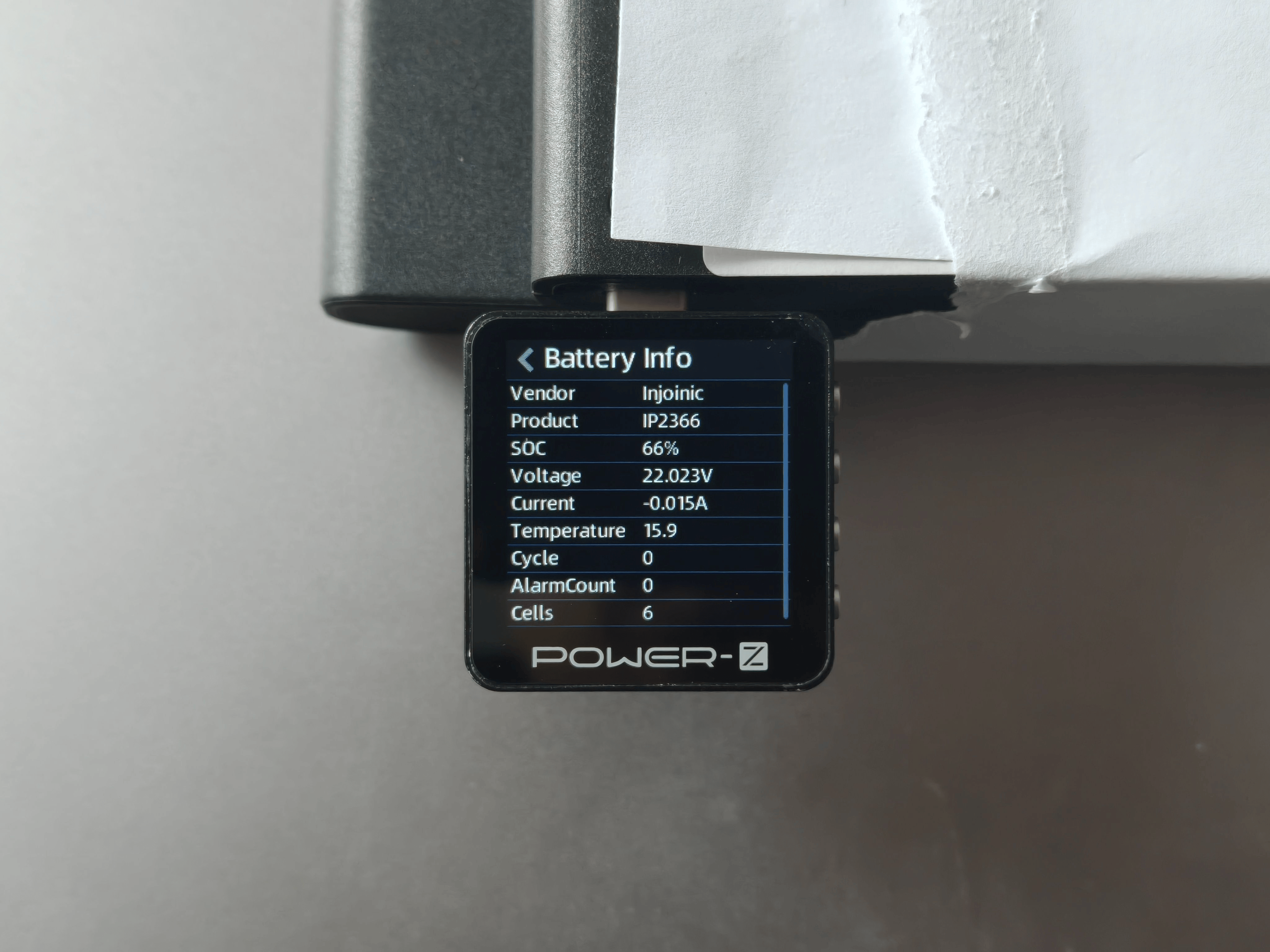

除主界面叠加的电池信息快览浮窗外，POWER-Z KM003C 也能提供菜单中的Battery Info 详情页，能显示更多的信息，包括AlarmCount告警次数，更适合产品的追溯和诊断。

充电头网总结

英集芯这套 PD+VDM 电池信息交互方案通过 AFE或电量计 实时采集电压、电流、温度等基础数据，主控完成 SOC 与异常逻辑，再配合 EEPROM 做断电保存，最终由 PD VDM 把关键字段结构化地送到 ATE/POWER-Z 端解析显示，整套流程让充电宝状态可读、异常可查、历史可追溯，符合新国标要求。尤其是在POWER-Z KM003C 这类成熟工具链上实现直观展示后，方案的可用性与推广门槛都被进一步拉低，更利于在既有平台上快速导入。
