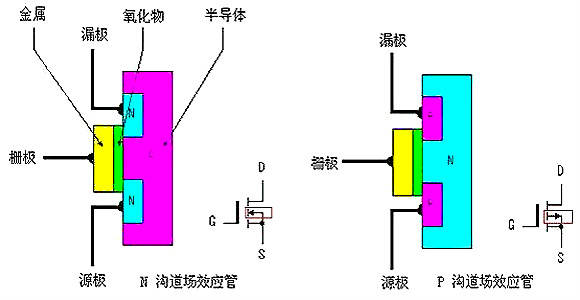

Vgs是栅源电压（Gate-Source Voltage）的缩写，指场效应管（MOSFET或JFET）栅极（G）与源极（S）之间的电位差，是控制器件导通与否的核心电压，直接决定了漏极电流的大小和工作状态。

一、符号含义与定义

• V：Voltage（电压）
• g：Gate（栅极）
• s：Source（源极）
• 定义式：Vgs = Vg - Vs（栅极电位减去源极电位）

在电路图中，Vgs是施加在栅极与源极两端的控制电压，如同水龙头的把手旋转角度，决定了水流的通断与大小。

二、不同工作区的Vgs范围

1. 增强型N沟道MOS（最常见）

• 截止区：Vgs < Vth（如Vth=2V，Vgs=0V-1.5V），沟道未形成，MOS关断
• 线性区：Vth < Vgs < Vth+2V（如Vgs=2.5V-4V），沟道部分开启，MOS作为可变电阻
• 饱和区：Vgs > Vth+2V（如Vgs=10V），沟道充分开启，MOS作为开关或恒流源

工程准则：驱动电压需 Vgs > Vth + 2V 才能确保充分饱和导通

2. 增强型P沟道MOS

• 导通条件：Vgs < Vth（Vth为负值，如-2V）
• 实际驱动：Vgs需<-4V（如-10V驱动），即栅极电位比源极低足够多

3. 耗尽型MOS/JFET

• 导通状态：Vgs = 0时天然导通
• 关断状态：施加反向电压（N沟道加负电压，P沟道加正电压）使沟道夹断

三、关键阈值点

• 定义：沟道开始形成的最小Vgs
• 典型值：增强型MOS为1V-3V，逻辑电平MOS可低至0.5V
• 温度特性：温度每升高25℃，Vgs(th)下降约2mV/℃
• 硅MOS：±20V，超过此值栅氧化层击穿
• GaN氮化镓MOS：±7V，极其脆弱
• JFET： ±30V-50V ，栅极PN结可承受更高反向电压

四、典型应用值

小信号MOS（如2N7000）：

• Vgs驱动：3.3V/5V（TTL电平）
• Vgs(th)：1-2V

功率MOS（如IRF540N）：

• Vgs驱动：10V-12V（充分饱和）
• Vgs(th)：2-4V

GaN MOS（如LMG3410）：

• Vgs驱动：5V-6V（严格限压）
• Vgs(max)：±7V（需精准钳位）

五、测量方法

万用表测量：

1. 直流档：红表笔接栅极，黑表笔接源极，直接读取Vgs数值
2. 示波器监测：差分探头跨接G-S，观察开关过程中的Vgs波形（含米勒平台）
3. 在线监测：高端驱动中Vgs为浮动电压，需用隔离探头或差分放大器

六、工程意义

Vgs是MOS管的唯一控制量，其重要性体现在：

• 决定导通电阻：Vgs每增加1V，RDS(on)约下降10%
• 影响开关速度：Vgs爬升速率决定ton/toff
• 功耗来源：栅极驱动功率 P = Qg × Vgs × f_sw
• 失效风险：Vgs超过±20V（硅MOS）或±7V（GaN）立即击穿栅氧化层

一句话总结：Vgs就是控制MOS管"水龙头"的把手电压，高电平开（N管）或低电平开（P管），数值必须精确控制在阈值与耐压之间，否则要么打不开，要么瞬间烧毁。
