在电子维修和电路设计领域，光耦（光电耦合器）是一个常见的元件，光耦通过光媒介传输电信号，实现输入输出端的电气隔离。学会快速准确地判断光耦的好坏，是每位电子工程师和爱好者的必备技能。东莞市洲创实业拥有15年经验的LED光电元器件与半导体器件综合服务商，公司配备专业FAE团队可为客户提供光耦选型、故障诊断，尤其在国产光耦替代进口光耦领域具备丰富案例。今天，我们就来详细讲解光耦好坏的测量方法。

一、光耦的工作原理简介

光耦是一种将发光器件（通常是红外发光二极管）和受光器件（如光敏三极管、光敏电阻等）封装在同一管壳内的半导体光电子器件。

当输入端加电信号时，发光器发出光线，受光器接受光线后产生光电流，从输出端流出，从而完成“电—光—电”的转换。这种设计使得输入和输出之间实现了电气隔离，具有抗干扰能力强、体积小、寿命长等优点。

二、判断光耦好坏的实用方法

1. 比较法

这是最基础的光耦检测方法。拆下怀疑有问题的光耦，用万用表测量其内部二极管和三极管的正反向电阻值，与已知好的光耦对应脚的测量值进行比较。如果阻值相差较大，说明光耦已损坏。

操作要点：

• 测量输入端（发光二极管侧）：正向电阻一般为几百欧姆到几千欧姆，反向电阻通常为几十千欧姆甚至无穷大。
• 测量输出端（光敏三极管侧）：在无输入信号时，输出端电阻应很大。
• 输入与输出端之间的电阻应为无穷大。

2. 数字万用表检测法

以常见的EL817或PC817光耦为例，检测步骤如下：

• 将光耦内部发光二极管的+端（1脚）和-端（2脚）分别插入数字万用表的Hfe插孔的c、e孔，万用表置于NPN挡。
• 将光耦内接光电三极管c极接指针式万用表的黑表笔，e极接红表笔，指针式万用表拨在R×1k挡。
• 通过观察指针式万用表指针的偏转角度（反映光电流的变化）判断光耦状况：指针向右偏转角度越大，说明光耦的光电转换效率越高；若表针不动，则说明光耦已损坏。

3. 光电效应判断法

这种方法更为直观：

• 将万用表置于R×1k电阻挡，两表笔分别接在光耦的输出端（4、5脚）。
• 用一节1.5V的电池与一只50-100Ω的电阻串接后，电池正极接光耦的1脚，负极碰接2脚（或正极碰接1脚，负极接2脚）。
• 观察接在输出端万用表指针的偏转情况：如果指针摆动，说明光耦是好的；如果不摆动，则说明光耦已损坏。万用表指针摆动偏转角度越大，表明光电转换灵敏度越高。

三、使用万用表测量的注意事项

1. 选择合适的电阻档位：通常使用R×1k档位进行测量，避免使用R×10k档，因为该档位电池电压较高可能导致发光管击穿。
2. 确保安全操作：在测量前，确保输入端电源已断开，避免短路或触电风险。
3. 注意测试时间：当使用外部电池为发光二极管提供电流时，测试时间不宜过长，以免影响电池寿命和测量精度。
4. 识别引脚定义：不同型号的光耦引脚定义可能不同，测量前应查阅数据手册确认引脚排列。

四、检测实例：PC817光耦的测量

以常见的PC817光耦为例，介绍一种实用的检测方法：

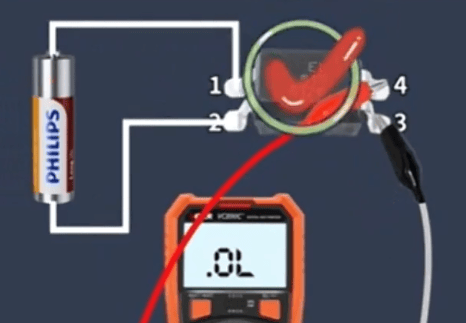

1. 用数字万用表的PN结测量端，红表笔接光耦的“1”端，黑表笔接光耦的“2”端（使光耦的发光二极管正向导通）。
2. 用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化。
3. 如果输出端电阻随输入端通断发生显著变化，说明光耦功能基本正常。

另一种简易方法是：在发光端加以五伏左右的电压，判断三极管端好坏。

五、光耦好坏判断的关键指标

在判断光耦好坏时，需要关注几个关键参数：

1. 电流传输比（CTR）：输出电流与输入电流的百分比，是衡量光耦光电转换效率的重要参数。CTR值会随着使用时间增加而下降。
2. 绝缘电阻：输入端和输出端之间的电阻值，应足够大（通常要求达到数十兆欧甚至更高）以确保良好的电气隔离。
3. 响应时间：对于传输数字信号的光耦，需要关注其上升时间、下降时间等动态参数。

掌握光耦好坏的判断方法，对于电子电路的设计、调试和维修都至关重要。本文介绍的三种方法（比较法、数字万用表检测法和光电效应判断法）基本覆盖了常见的检测场景。在实际操作中，建议根据现有条件和光耦型号选择合适的方法，并严格遵守安全操作规范。

希望本文能帮助您更好地理解和掌握光耦的检测技巧。如果您有更多关于光耦的问题或经验分享，欢迎在评论区留言交流！
