无源晶振没有方向性。无源晶振通常会标注负载电容，例如6pF、9pF、12pF，因此当晶振标注为 “16MHz/9pF” 时，可以确定它是无源晶振，也就意味着它没有方向性。相反，有源晶振内部带有振荡芯片，会标注供电电压(如1.8V、2.5V、3.3V)，而不是CL，因此它具备方向性，需要按照引脚定义安装。

无源晶振

所有不含内部振荡电路的谐振器系列，包括贴片石英晶体、HC-49S/M/U封装以及32.768kHz音叉晶体等。这类晶体仅提供谐振特性，需依赖外部放大器及负载电容才能起振。

特点：

• 无方向性：两电极对称，无正负极，任意方向焊接均可工作
• 内部没有起振芯片，需要MCU/IC内部的反相器+外部电容来起振
• 输出信号质量取决于外部电路
• 要求对负载电容(如9pF、12pF、18pF)进行精准匹配。CL是晶体在设计频率工作的负载电容，需要匹配外部 C1、C2。例如CL=9pF的晶体：C1、C2通常选12–15pF。

有源晶振

有源晶振是带振荡器的完整时钟模块，内部包含：放大器、起振芯片、温度补偿/电压调节（视型号而定）。

特点：

• 有方向性（必须按1脚方向焊接）
• 输出标准波形(CMOS、Clipped Sine、LVDS、HCSL等)
• 外围无需负载电容
• 稳定度高，不受外部电路影响
• 成本高于无源晶振

晶振是否有方向？能否从引脚看出来？

两脚

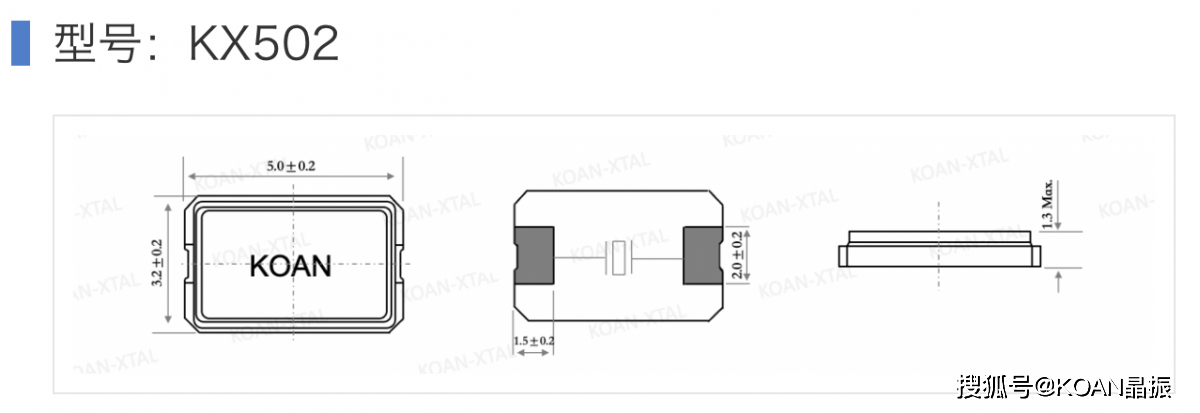

一定是无源晶振，且无方向性，例如KX502（5.0×3.2mm 2-pad）。两脚是两个谐振端，内部结构完全对称，任意方向焊接都可以。

四脚

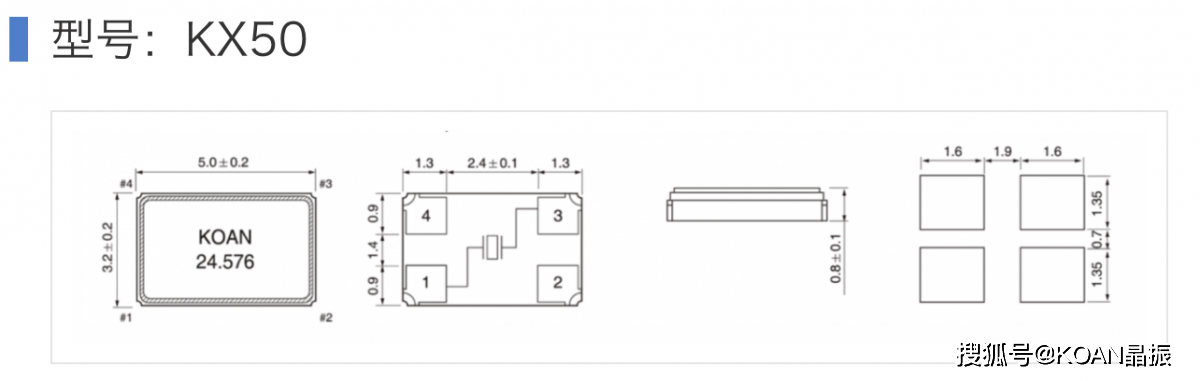

四脚无源晶振: 外壳上如果没有点（•）标识，那么只有两个脚是电气功能脚，另外两个脚为机械固定，很多推荐接地。本质上仍是无源晶振，没有方向性。例如KX50（5.0×3.2mm 4-pad），1/3为电气端，2/4为机械固定。

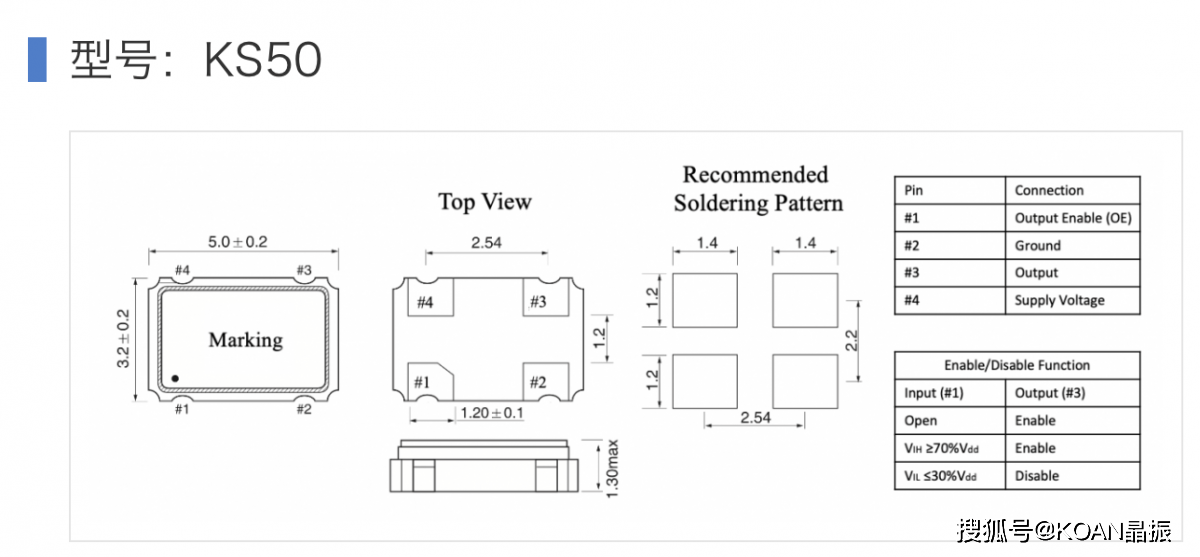

四脚有源晶振: 外壳左下角常有一个点（•）表示1 脚。此类产品有方向性必须按脚位定义焊接。例如KS50（5.0×3.2mm 4-pad），1为三态/使能（OE/EN），2为接地，3为输出，4为Vcc（不同型号请参照 datasheet）。

≥六脚

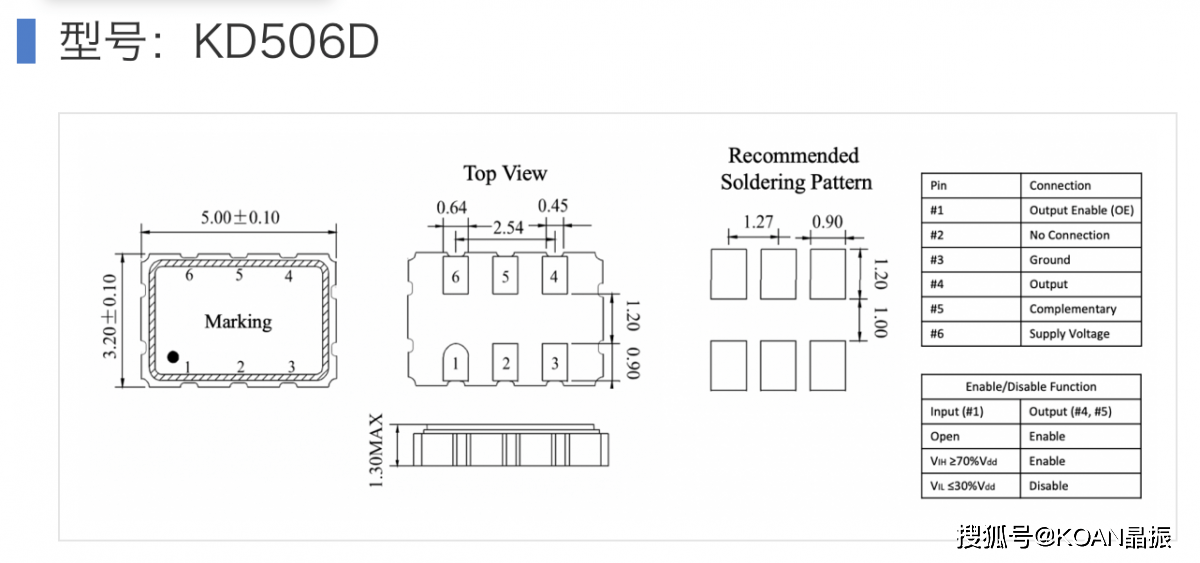

六脚及以上的晶振一定是有源晶振 ，一定有方向性。例如：KS506D（5.0×3.2mm 6pad LVDS）：1为三态端，2为悬空，3为接地，4为正向输出，5为反向输出，6为电源。
