在电力电子设计中，我们经常遇到一个有趣的现象：工程师们往往绞尽脑汁去加速MOS管的“关断”过程，相比之下，对“开通”速度的要求似乎没有那么苛刻 。这背后的深层原因究竟是什么？

一、 典型的加速关断电路设计

首先，我们来看一个经典的MOS管驱动拓扑结构：

在这个电路中，MOS管的开关速度本质上取决于栅极电容充放电的快慢：栅极回路中的串联电阻阻值越大，充放电耗时越长，开关动作就越迟缓 。

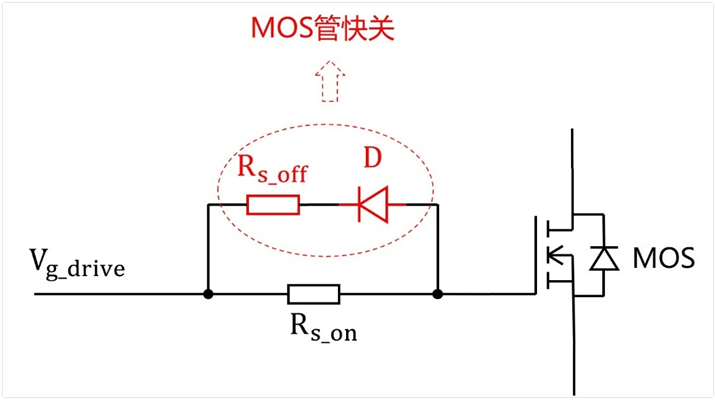

为了实现“快关”，电路中引入了一个二极管 D和一个辅助电阻 Rs_off（有时直接短路，即 0欧姆） 其工作机制如下：

开通阶段： 驱动信号 Vg_drive 输出高电平。此时，二极管 D处于反向截止状态，并不导通。驱动电流完全流经 Rs_on 为栅极充电。换言之，该二极管支路的存在并不影响开通速度。

关断阶段： 驱动信号 Vg_drive拉低至 GND。此时，栅极电压高于驱动端，二极管 D导通。栅极电荷通过 Rs_on和 Rs_off 两条路径同时泄放。根据并联电阻原理，等效电阻 Req= Rs_off// Rs_on必然小于单独的 Rs_on。阻值减小，放电加快，从而实现了“快速关断” 。

二、 为什么要刻意“加速”关断？

这就引出了核心问题：为什么我们需要专门增加外围器件来加速关断？

根本原因在于：即使栅极充、放电回路的电阻完全相同，MOS管天然的“关断”耗时也要比“开通”耗时更长 。

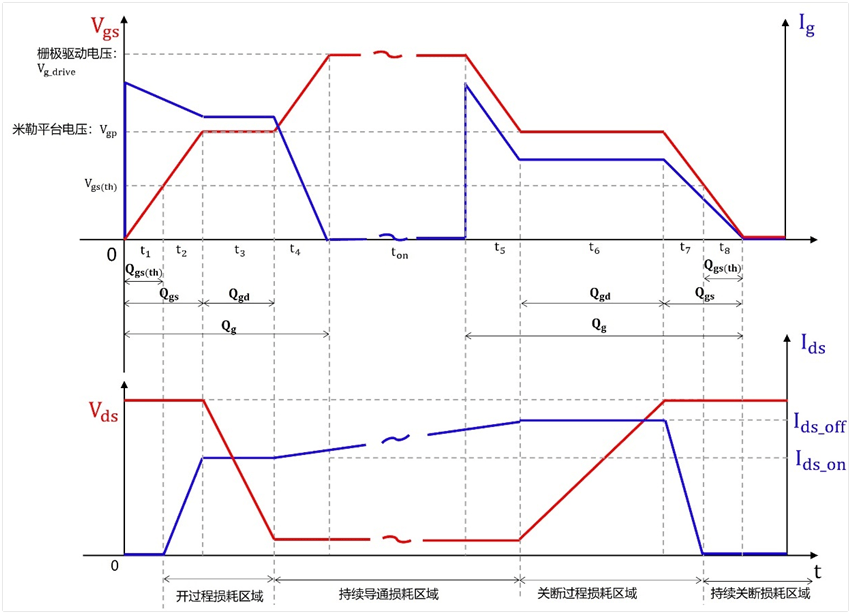

为了理解这一点，我们需要分析MOS管的损耗区间。开通损耗主要发生在 t2 和 t3 阶段，而关断损耗则集中在 t6和 t7 阶段。

三、 物理层面的深度剖析

我们将开通与关断过程拆解为两组对应的物理过程进行对比，就能发现其中的不对称性。

1. t2阶段 vs t7 阶段：RC充放电曲线的差异

这两个阶段互为逆过程：

t2(开通)： 栅极电压从门限电压 Vgs(th) 上升至米勒平台电压 Vgp12。

t7 (关断)： 栅极电压从米勒平台电压 V_gp 下降回门限电压 V_gs(th)。

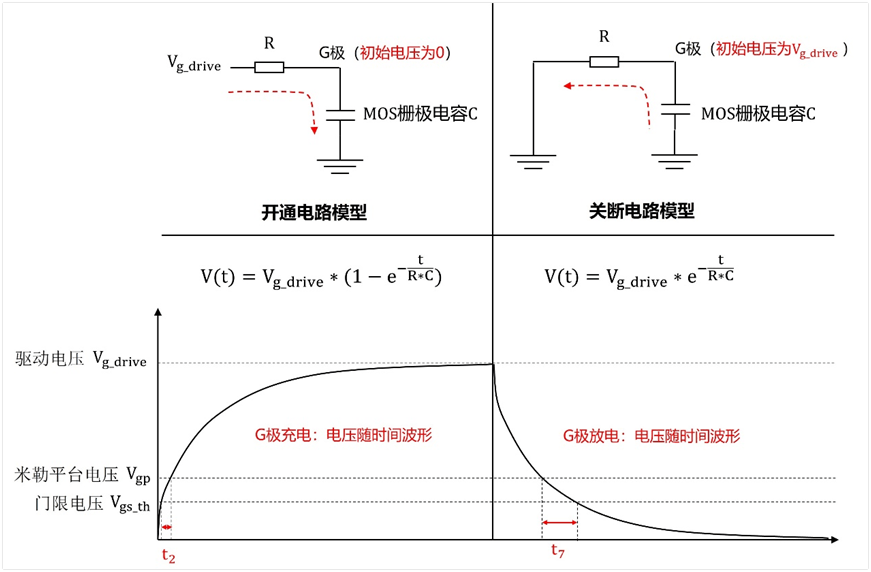

虽然直觉上认为时间应该相等，但实际上并非如此 14。我们需要引入RC电路模型来解释。

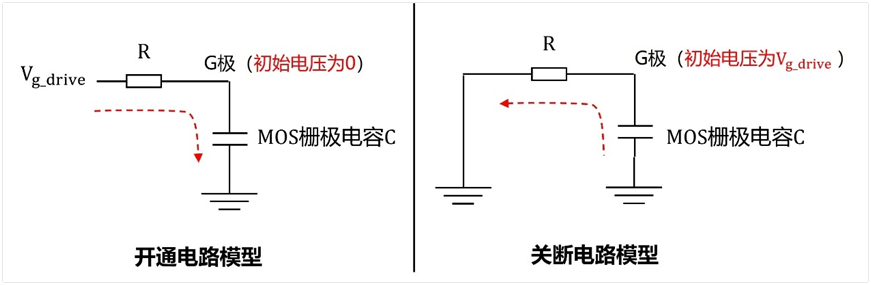

MOS管开通和关断的电路模型对比如下图：

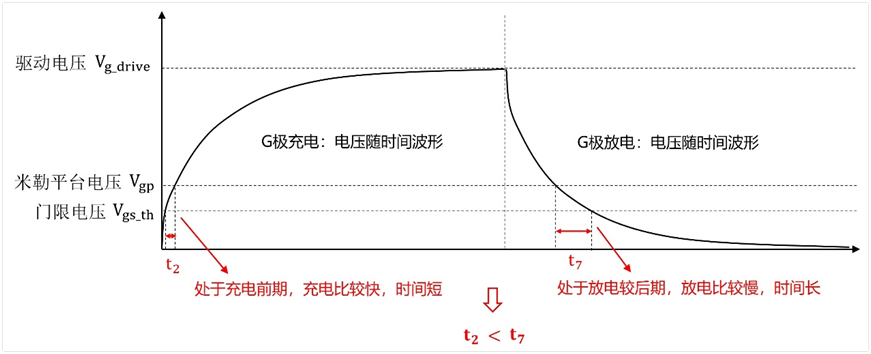

结合RC充放电的指数曲线来看：

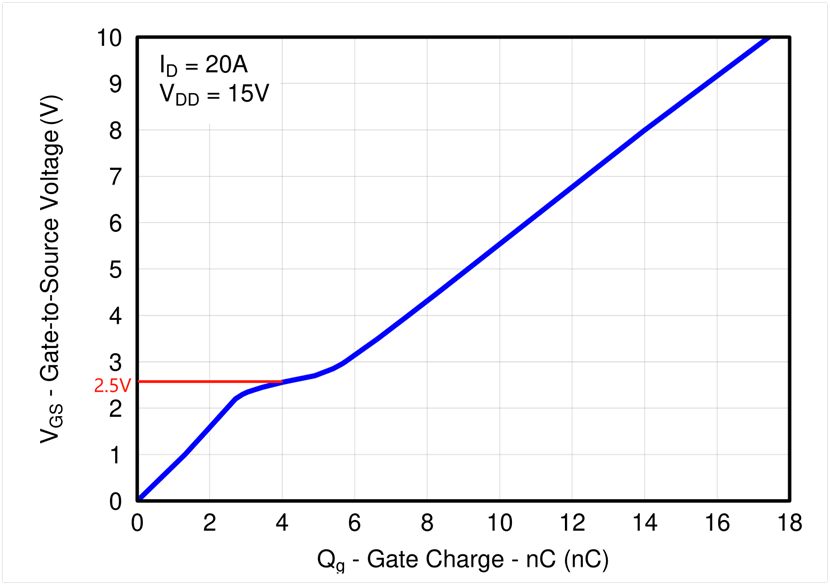

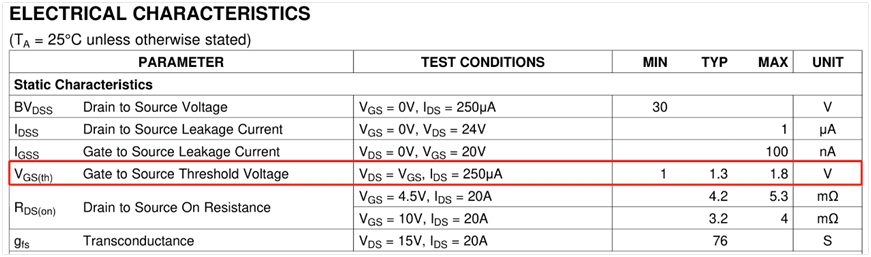

可以看到，充电时，电压在起始阶段上升极快；而放电时，电压在末尾阶段下降极慢。关键在于具体的电压数值分布：通常 MOS 管的 Vgs (th) 约为 1.3V，米勒平台 Vgp 约为 2.5V，这两个值都比较低。而驱动电压 Vg_drive 通常高达 10V 或以上。

在开通（t2）时：我们是从 0V 开始充电。由于目标 Vgp (2.5V) 距离起点 (0V) 很近，且远低于终点 (10V)，这段过程处于充电曲线最陡峭、最快速的前端区域。

在关断（t7）时：我们是从 10V 开始放电。目标是将电压降至 Vgp (2.5V) 甚至更低。由于 2.5V 距离起点 (10V) 很远，已经进入了放电曲线的尾部平缓区域，导致放电速率显著变慢。

结论：从波形上可以直观地看到，t2 的耗时必然小于 t7。

2. t3 阶段 vs t6 阶段：驱动电流的差异

这两个阶段对应的是米勒平台期：

t3 (开通)：维持在 Vgp 对应的时间。

t6 (关断)：维持在 Vgp 对应的时间。

在此期间，栅极电压保持恒定，处理的电荷量均为米勒电荷 Qgd。

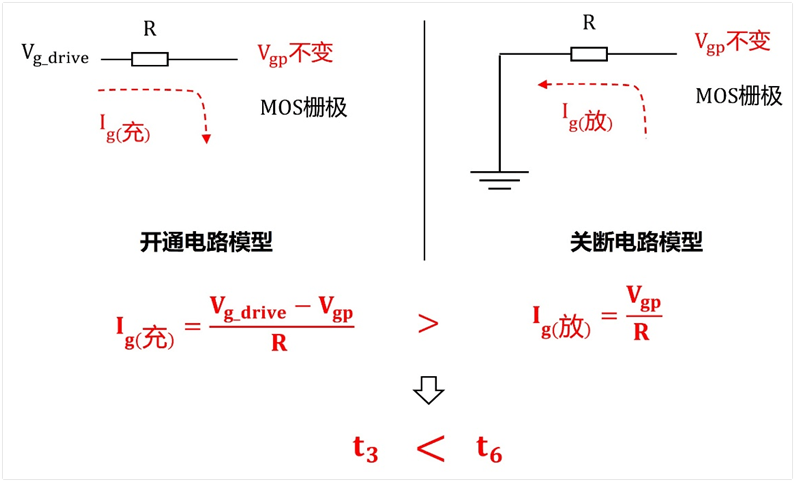

此时决定速度的是回路电流的大小：

开通电流：Ig (on) = (Vg_drive - Vgp) / R

关断电流：Ig (off) = Vgp / R

由于 Vg_drive (如 10V) 远大于 Vgp (如 2.5V)，分子上的压差 (10 - 2.5) 显然大于单独的 2.5。因此，开通时的驱动电流远大于关断时的放电电流。

结论：电荷量相同，电流越大时间越短，所以 t3 耗时小于 t6。

四、 数据验证与总结

综上所述，由于 t2

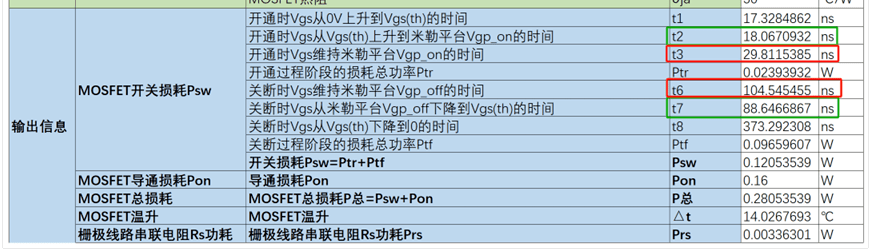

数据清晰地佐证了上述理论：

t2 (18ns) 远快于 t7 (88.6ns)

t3 (29.8ns) 远快于 t6 (104.5ns)

总结：之所以 MOS 管的关断过程显得 “拖泥带水”，是因为其门限电压 Vgs_th 和米勒平台电压 Vgp 相对于驱动电压而言非常低（通常仅 1~3V）。这使得开通过程利用了 RC 曲线最陡峭的 “快速区” 和较大的压差电流，而关断过程则不得不面对 RC 曲线平缓的 “慢速区” 和较小的泄放电流。为了平衡这种天然的不对称性，在驱动电路中增加二极管加速关断就成为了必不可少的标准设计。
