引线型铝电解电容

容值

6.8uF

精度

20％

额定电压

25V

电容体直径

4MM

电容体长度

5MM

脚间距

1.5

纹波电流

120Hz.

工作寿命

1000hrs@105℃

工作温度

-40°c~105°c

耐温125℃车规插件电容通过材料优化、结构加固和严苛测试，能够在车载严苛环境中稳定适配，满足高温、振动、寿命及安全性要求，具体分析如下：

一、核心特性：专为车载严苛环境设计

1. 耐高温性能

• 温度范围：工作温度覆盖-55℃至+125℃，部分高端型号（如HDL系列）在150℃下仍能维持稳定性能。
• 寿命保障：在125℃环境下寿命超5000小时，容量保持率>90%，部分产品寿命达10,000小时。例如，SHG系列电容在125℃下寿命为4000小时，若温度降至105℃，寿命可延长至8000小时。
• 高温稳定性：电解液配方采用复合型有机溶剂与耐高温添加剂，分子结构优化后，在125℃下仍保持稳定电导率，低温时（-55℃）流动性不受显著影响。

1. 抗振动与机械稳定性

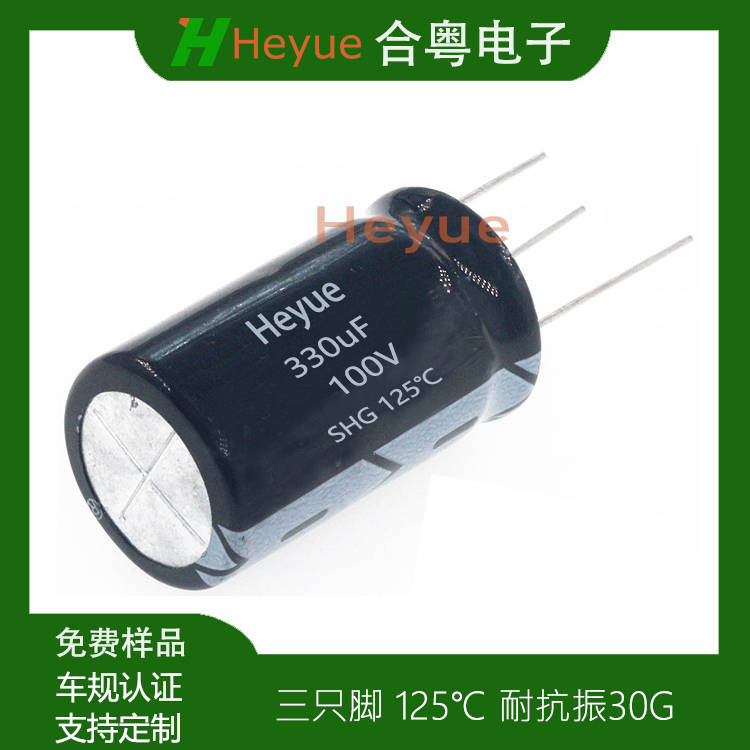

• 结构加固：采用三脚（3P/3针）插件设计，增加引脚数量提升机械稳定性；引脚与PCB焊接面积增大，有效分散振动应力。
• 抗震测试：通过AEC-Q200标准中的振动测试（如随机振动15Grms，10-2000Hz），可抵御汽车行驶中的振动冲击。例如，SHG系列电容在模拟崎岖路况振动测试中，容量衰减率仅为常规产品的1/3。

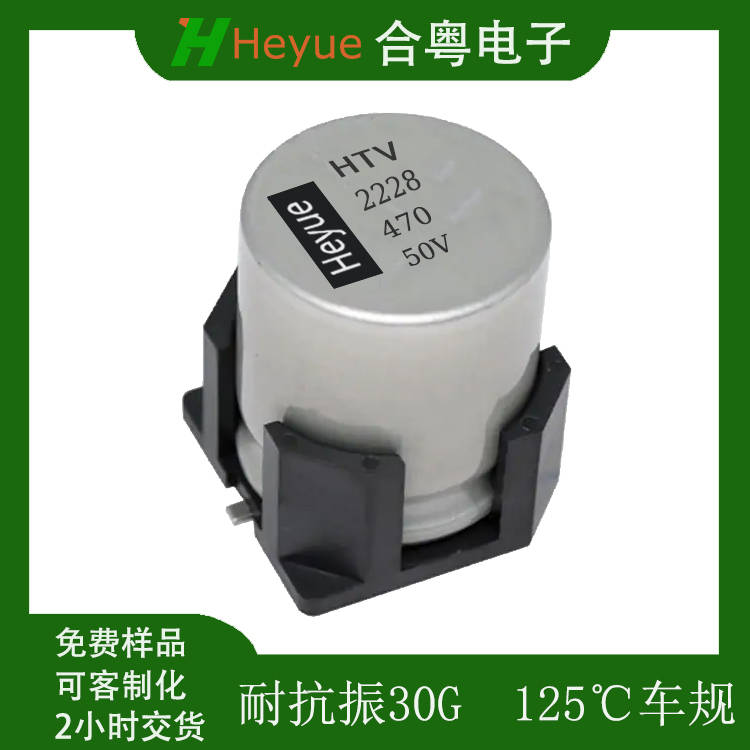

• 双重缓冲设计：底部树脂固定+顶部弹性胶，铝壳底部冲压加强筋，配合带金属支架的SMD贴片封装，谐振频率避开发动机振动频段（80-120Hz）。

1. 长寿命与可靠性

• 寿命加速定律：温度每升高10℃，电容寿命减半。125℃环境下寿命为4000小时的电容，在105℃环境下寿命可延长至8000小时。
• 失效率控制：失效率<50ppm（百万分之五十），远低于消费电子<500ppm的标准，降低BMS全生命周期维护成本。
• 自修复技术：阳极箔表面形成纳米级介电层，过压冲击后自动修复，延长使用寿命。

1. 安全性与环保合规

• 防爆设计：铝壳上方压制出防爆阀，用于失效时反应气体的排放，避免爆炸风险。
• 环保材料：电解液采用环保配方，生产过程无卤化，通过IEC 62321标准第三方检测，满足欧盟、中国等全球主要市场的环保法规要求。

二、应用场景：覆盖车载核心系统

1. 电池管理系统（BMS）

• 电源滤波：稳定电源输出，防止触控屏、音频系统因电压不稳而失效。
• 电压采样滤波：高精度容值（偏差±5%以内）保障SOC估算精度，实测电压采样误差从±10mV降至±2mV。
• 主动均衡电路：承受20A脉冲电流，100kHz开关频率下温升比普通产品低30%，提升均衡效率。

1. 车载充电机（OBC）

• 高频噪声抑制：在80V高压充电模块中，抑制开关电源产生的高频噪声，保护后级电路。
• 预充电回路缓冲：承受2000次以上预充循环（行业平均1500次），降低接触器粘连风险。

1. 电机控制器

• 直流母线滤波：承受电机启停时的电流冲击（如峰值电流达数十安培），同时耐高温特性适应工业环境（如冶金、化工行业）。
• PWM波形稳定性：dV/dt特性优异，100V/μs快速电压变化下阻抗波动范围控制在±5%以内，避免波形畸变。

1. 其他车载系统

• UPS（不间断电源）：在逆变电路中提供稳定的能量储备，确保断电时设备持续运行。
• 光伏逆变器：用于DC-DC升压环节，承受户外高温环境（如沙漠光伏电站），同时抗振性能适应风力振动。
• 储能系统：在储能电池组的BMS中过滤电池充放电时的电流波动，延长电池寿命。

三、技术认证与市场认可

1. 车规认证

• 通过AEC-Q200车规认证和MIL-PRF-55365军工标准，成为国内首家打入欧洲轨道交通供应链的电容厂商。
• 参与制定国标《GB/T 电动汽车用铝电解电容器》，推动行业技术规范化。

1. 市占率与成本优势

• 2024年国产车规电容在BMS领域市占率达43%，合粤独占18%，成为国产替代标杆。
