碳化硅MOSFET vs 硅基MOSFET：全维度对比解析

一、核心材料特性差异

碳化硅（SiC）MOSFET与传统硅（Si）MOSFET的根本区别源于半导体材料的物理特性。碳化硅的禁带宽度（3.26eV）是硅（1.12eV）的3倍，这直接决定了其高温稳定性和耐高压能力。碳化硅的击穿电场强度（2.8MV/cm）是硅的8-10倍，使得器件可承受1200V、1700V甚至3300V的电压，而硅MOSFET通常难以超越900V。此外，碳化硅的热导率（4.9W/(cm·K)）是硅的4-5倍，配合其优异的材料特性，可在高温、大功率场景下保持稳定运行。

二、电气性能对比

2.1 导通电阻特性

硅基MOSFET在中低压领域表现良好，但当工作电压超过600V后，其导通电阻R_DS(on)会急剧上升。这是因为硅材料需要更厚的漂移层来承受高压，导致电阻增大。相比之下，碳化硅MOSFET因材料本征电场强度更高，可设计更薄的漂移层，从而大幅降低漂移层电阻。在1200V及以上高压段，碳化硅MOSFET的R_DS(on)远低于同规格的硅器件。例如，某650V碳化硅MOSFET的R_DS(on)可低至20mΩ，而硅器件在同等耐压下通常需60mΩ以上。

2.2 开关速度优势

碳化硅MOSFET的开关速度比硅基MOSFET快一个数量级。实测数据显示，某1200V/24A碳化硅MOSFET的栅极电压上升时间仅为340ns，而同类硅MOSFET达3880ns；漏源电压上升时间为92ns，远快于硅器件的500ns。这种快速开关能力使开关损耗显著降低。在反激式变换器测试中，碳化硅MOSFET的关断损耗仅为6.26W，而硅MOSFET高达61W。栅极电荷方面，碳化硅MOSFET的Qg仅为0.047μC，而相同规格的硅MOSFET达0.36μC，意味着碳化硅器件可用普通开关电源芯片直接驱动，而硅器件需5倍以上的驱动能力才能达到相当速度。

三、温度特性对比

硅基MOSFET的导通电阻对温度变化敏感，温度每升高25℃，R_DS(on)约增加30-40%。在150℃结温下，其R_DS(on)可达室温值的2.5倍。碳化硅MOSFET的温度稳定性更优，导通电阻变化趋势更平缓，某些型号在175℃下仍能稳定工作。这使得碳化硅器件更适用于高温、连续运行的工业环境，如电动汽车引擎舱或光伏逆变器内部。硅MOSFET的长期工作温度上限通常为150℃，而碳化硅器件可达175℃，部分车规级产品甚至支持200℃结温，大幅简化了冷却系统设计。

四、应用场景差异

硅基MOSFET在低压（<100V）、成本敏感场合仍具优势，如LED驱动、适配器、低压DC-DC转换等。其成熟工艺和低廉价格（同尺寸下成本仅为碳化硅器件的1/4）使其在消费电子领域占据主导。

碳化硅MOSFET则主导高压、大功率、高效率场景。在新能源汽车领域，其应用于主驱动逆变器、车载充电器（OBC）和DC-DC转换器，特斯拉Model 3采用碳化硅逆变器后能源损耗降低10%，续航里程突破500公里。在可再生能源领域，碳化硅器件使光伏逆变器效率从95%提升至98%，每GW装机容量每年减少碳排放超1万吨。5G基站中，碳化硅基氮化镓功率放大器将信号覆盖范围扩大30%，同时能耗降低40%。工业领域如UPS、电机驱动系统中，碳化硅MOSFET在大功率负载下保持稳定运行，减少热损耗，提高整体效率。

五、产品特性与驱动设计差异

碳化硅MOSFET需要更高的栅极驱动电压，通常推荐-5V/+20V摆幅，以充分获得低导通电阻。相比之下，硅MOSFET常用驱动电压为-5V/+15V。替换时必须重新设计驱动电路。碳化硅器件的内部栅极电阻较大，为实现高速开关，外置栅极电阻需极小（几Ω甚至0Ω），这对PCB布局提出严苛要求。

硅MOSFET的体二极管反向恢复性能较差，Qrr较高，不适用于硬开关拓扑。碳化硅MOSFET的体二极管性能大幅提升，反向恢复电荷仅为同规格硅器件的1/6，输出电容电荷仅1/5，特别适合电流连续模式图腾柱无桥PFC及软开关拓扑（LLC、移相全桥）。此外，碳化硅MOSFET的短路耐受能力显著优于硅MOSFET，短路时间大大延长，这对变频器等马达驱动应用至关重要。英飞凌CoolSiC系列产品实现了短路时间长、短路电流小的优异特性，短路状态下可靠性大幅提高。

六、成本与可靠性考量

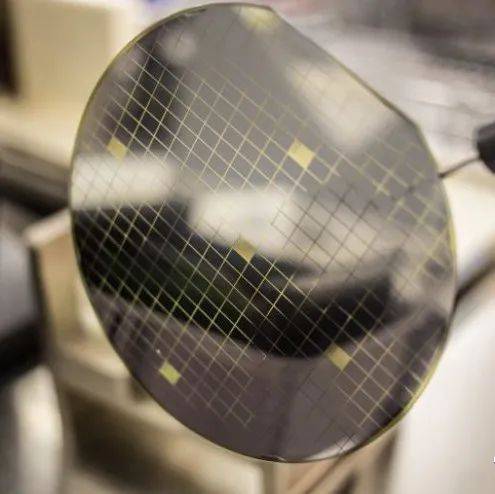

目前，碳化硅MOSFET成本明显高于硅基MOSFET，同尺寸器件价格是IGBT的3-4倍，这也是其目前主要应用于高端领域（如新能源汽车）的原因。但随着6英寸、8英寸碳化硅晶圆量产，预计2026年成本将降至当前60%。

可靠性方面，部分国产碳化硅MOSFET存在过度减薄栅氧化层厚度的问题，虽然降低了电阻，但牺牲了栅氧可靠性。一些国产器件在+19V栅压下无法通过HTGB 1000小时测试，而国际头部厂商产品在+22V下能通过3000小时测试。高品质的碳化硅MOSFET可在高达175℃的温度下稳定工作，适用于恶劣环境。

七、综合性能评估

碳化硅MOSFET的核心优势

1. 耐压能力强：轻松支持1200V以上，体积更小，功率密度更高
2. 开关损耗极低：关断损耗仅为硅器件的1/10，可工作于100kHz以上高频
3. 温度稳定性优异：175℃下性能稳定，冷却系统简化
4. 体二极管性能卓越：反向恢复电荷小，适合硬开关与软开关拓扑
5. 短路耐受能力强：马达驱动应用可靠性显著提升

碳化硅MOSFET的固有局限

1. 成本高昂：当前价格是硅器件的3-4倍，制约普及
2. 驱动电压要求高：需-5V/+20V摆幅，驱动电路更复杂
3. 栅极设计敏感：外置电阻需极小，对布局布线要求严苛
4. 杂散参数敏感：开关速度快，对PCB寄生电感/电容敏感，易产生振荡
5. 技术成熟度：部分国产器件可靠性验证不足，工艺仍需完善

硅基MOSFET的坚守优势

1. 成本极低：工艺成熟，价格亲民，适合大规模消费应用
2. 低压性能优异：在100V以下，R_DS(on)可做到1mΩ，效率与性价比平衡
3. 驱动简单：-5V/+15V通用驱动，设计门槛低
4. 供应链成熟：全球数十家供应商，交期短，供货稳定
5. 可靠性数据充分：数十亿台设备验证，失效模式清晰

硅基MOSFET的固有瓶颈

1. 耐压受限：难以突破900V，高压应用需复杂级联
2. 开关损耗大：100kHz以上效率急剧下降
3. 高温性能差：150℃以上可靠性急剧恶化
4. 体二极管反向恢复慢：硬开关拓扑损耗大，需外接续流管
5. 短路耐受时间短：保护电路响应速度要求苛刻

八、选型决策框架

优先选择碳化硅MOSFET的场景：

• 工作电压>600V
• 开关频率>50kHz
• 高温环境（>125℃）
• 效率要求>98%
• 对体积重量敏感
• 生命周期内总成本TCO更优

优先选择硅基MOSFET的场景：

• 工作电压<100V
• 开关频率<50kHz
• 常温环境（<85℃）
• 成本极度敏感
• 大批量消费电子
• 低压DC-DC、LED驱动等

临界点分析：在400-600V区间，需综合评估。硅MOSFET成本优势明显，但效率低2-3%；碳化硅MOSFET效率提升显著，但成本增加30-50%。若设备年运行超过8000小时（如数据中心），碳化硅TCO更优；若年运行2000小时（如消费电子），硅MOSFET仍是首选。

九、未来发展趋势

碳化硅技术正向1700V以上高压、更低R_DS(on)方向发展。沟槽型SiC MOSFET将导通电阻再降30%，同时改善可靠性。成本方面，随着国产厂商如三安、斯达半导的8英寸线投产，预计2027年成本降至硅器件的1.5倍，市场渗透率将突破50%。硅基MOSFET则在超结技术上持续优化，在650V平台保持成本优势，但在1200V以上市场将逐步让位于碳化硅。
