RCLAMP0502B.TCT SOT523低容5A双路单向ESD保护二极管/TVS二极管
创始人
2026-08-31 16:51:54
0次

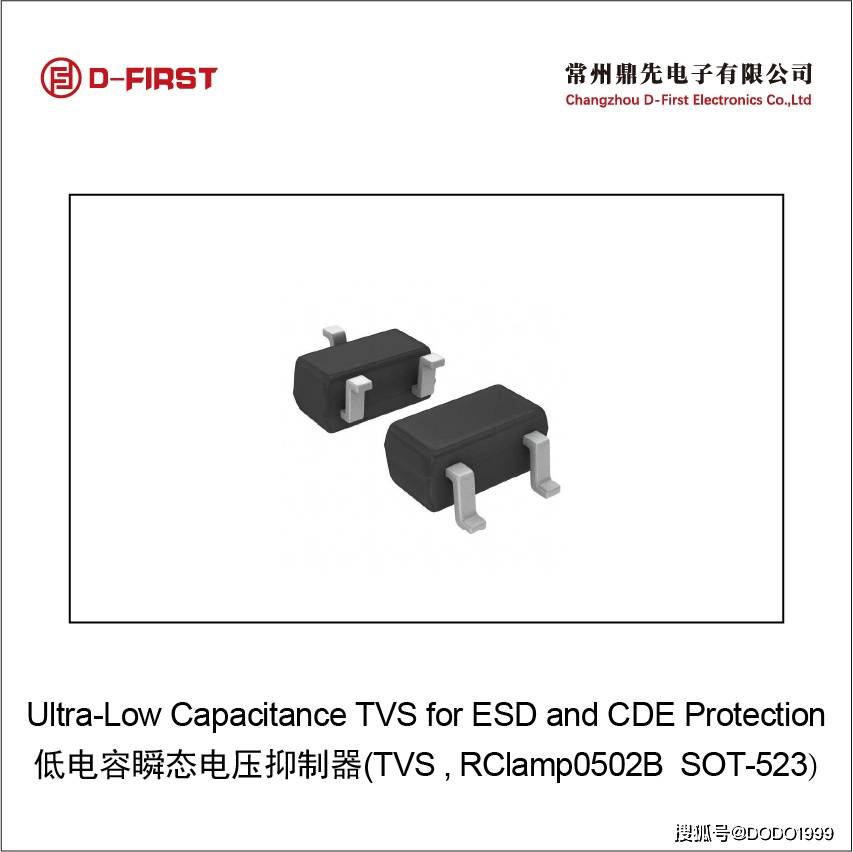

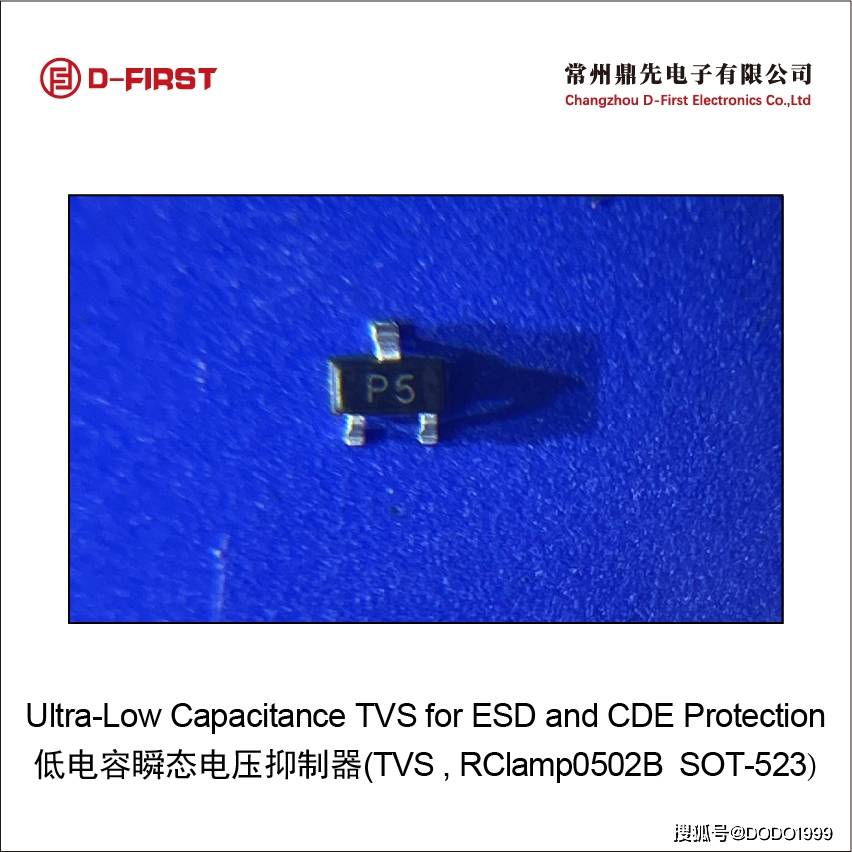

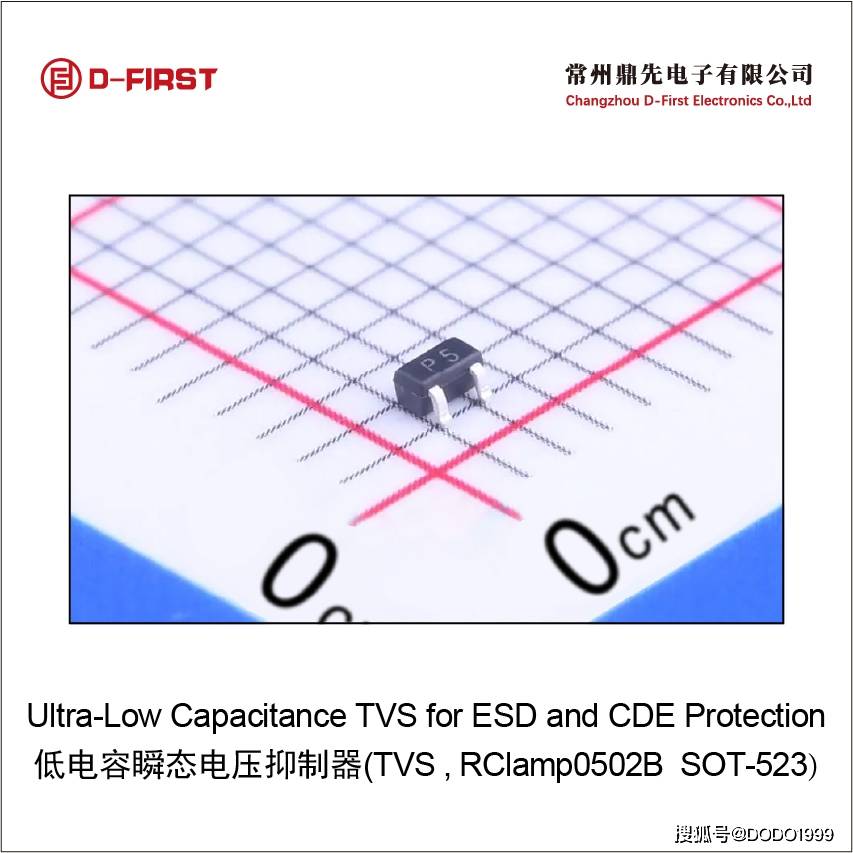

RCLAMP0502B.TCT SOT523低容5A双路单向
ESD保护二极管/TVS二极管 Low Capacitance ESD & CDE Protection
商品概述
TVS阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp0502B的典型电容仅为0.50pF（引脚1至2）。这意味着它可用于工作频率超过3GHz的电路，且不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2标准第4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。每个器件可配置为保护1条双向线路或两条单向线路。 这些器件采用小型SC - 75（SOT - 523）封装，具有无铅、雾锡表面处理。它们与无铅和SnPb组装工艺兼容。它们专为电路板空间有限的应用而设计。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、MDDI、天线电路、自动测试设备、USB 2.0和Infiniband电路等应用的灵活解决方案。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 设计用于替代聚合物TVS
- 最多可保护两条I/O线
- 超低电容（<1pF）
- 对>3.0GHz信号无插入损耗
- 低外形（<1mm）
- 低泄漏电流和钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 高清多媒体接口（HDMI）
- 移动显示数字接口（MDDI）
- USB 2.0和Firewire端口
- GaAs光电探测器保护
- HBT功率放大器保护
- Infiniband收发器保护
