SL15P10D：100V/15A P沟道MOS管的技术解析

在电源管理、电池保护、同步降压转换等应用中，P沟道MOSFET凭借其栅极驱动电路简洁的优势，始终占有一席之地。森利威尔的SL15P10D，是一款采用TO-252封装的100V/15A P沟道增强型MOS管，在导通电阻、开关损耗与可靠性之间取得了较好的平衡，适合对能效和稳定性有要求的功率变换场景。

一、器件核心定位

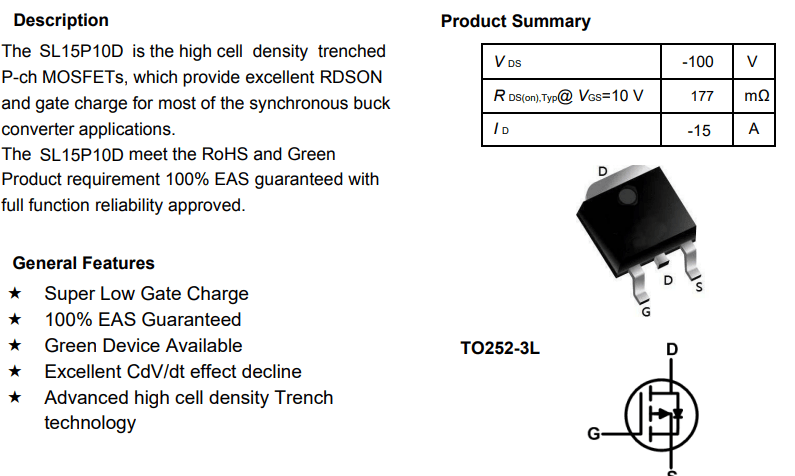

SL15P10D是一款-100V漏源耐压、-15A连续漏极电流的P沟道MOSFET。其核心设计目标是在中高压（100V级）应用中提供足够低的导通电阻和可控的开关损耗，适用于同步降压转换器、电源管理模块以及各类便携式设备的功率开关环节。

从手册给出的绝对最大额定值来看：漏源电压-100V，栅源电压±20V，25℃壳温下连续漏极电流-15A，100℃壳温下为-5.8A，脉冲漏极电流可达-40A。这一规格覆盖了从中小功率电源到电机驱动等多种应用场景的电流需求。

二、工艺与导通特性

SL15P10D采用高密度沟槽（Trench）技术制造。相比平面型MOSFET，沟槽结构能够增加单位面积的沟道密度，在相同的芯片尺寸下实现更低的导通电阻。

在导通电阻方面，手册给出了多组典型值：VGS=10V、ID=-2A条件下，典型导通电阻为177mΩ，最大225mΩ；VGS=4.5V、ID=-1A条件下，典型值195mΩ，最大255mΩ。这意味着在10V驱动下，SL15P10D能够以较低的导通压降承载15A电流，导通损耗得到有效控制。

栅极阈值电压（VGS(th)）的典型值为-1.85V（范围-1.3V至-2.3V）。这个阈值区间使得SL15P10D既能在5V逻辑电平下可靠导通（4.5V驱动已有明确的RDS(ON)指标），又不会因阈值过低而在关断状态下出现误触发风险。

导通电阻的温度系数同样值得关注。手册提供了归一化RDS(ON)随温度变化的特性曲线，设计者可以根据实际工作温度对导通损耗进行估算——这对于环境温度变化较大的户外电源设备尤为重要。

三、开关特性与栅极电荷

对于P沟道MOSFET而言，开关损耗往往在高频应用中成为主导因素。SL15P10D在开关性能上做了针对性优化。

栅极电荷方面，在VDS=-50V、VGS=-10V、ID=-2A的测试条件下，总栅极电荷Qg为25nC，其中栅源电荷Qgs为2.9nC，栅漏电荷Qgd为5.2nC。较低的Qg意味着驱动电路可以用更小的电流在更短的时间内完成栅极电容的充放电，从而减少开关过渡区的损耗。

开关时间参数同样体现了这一特点：在VDD=-50V、VGS=-10V、RG=3Ω、ID=-2A条件下，开启延迟时间Td(on)为9.6ns，上升时间Tr为17ns，关断延迟时间Td(off)为60ns，下降时间Tf为36ns。从这些数据可以看出，SL15P10D的开关速度足以支持数百kHz级别的开关频率应用。

输入电容Ciss为1290pF，输出电容Coss为34pF，反向传输电容Crss为28pF（测试条件：VDS=-50V、VGS=0V、f=1MHz）。较低的Crss有助于减小米勒效应带来的开启延迟，改善开关波形的纯净度。

四、热特性与可靠性

SL15P10D采用TO-252（DPAK）表面贴装封装，这是一种广泛应用于功率器件的成熟封装形式，具有良好的PCB散热能力和自动化贴装兼容性。

热性能方面，结到环境的热阻RθJA典型值为69.4℃/W（测试条件为表面贴装在1平方英寸FR-4铜箔板上）。基于25℃环境温度下1.8W的总功耗，设计者可以根据实际PCB布局和散热条件评估器件的温升情况。

在可靠性方面，SL15P10D承诺100% EAS（单脉冲雪崩能量）保证。对于可能遭遇感性负载开关瞬态应力的应用（如电机驱动、变压器初级开关等），这一指标提供了重要的安全余量。

工作结温范围为-55℃至150℃，存储温度范围相同。宽温度范围意味着SL15P10D能够适应从工业户外设备到消费电子等不同环境温度的应用场景。此外，器件符合RoHS和绿色产品要求，满足当前环保法规对电子元器件的限制要求。

五、应用场景分析

基于上述特性，SL15P10D的典型应用场景包括：

同步降压转换器——这是数据手册在描述中直接提及的主要应用方向。P沟道MOSFET在高侧驱动中无需自举电路，栅极驱动设计更为简洁。100V的耐压使其能够处理48V总线或更高电压的降压变换，15A的电流能力覆盖了从几十瓦到上百瓦的输出功率范围。

电源管理模块——包括各类DC-DC变换器、负载开关、电源路径管理等。低导通电阻减少了功率路径上的压降和发热，而较低的栅极电荷则有利于提高轻载效率。

便携式设备——TO-252封装虽不算最小，但在对散热有要求的便携电源设备中仍具优势。100V耐压也为USB-PD等快充应用提供了足够的电压余量。

电池保护电路——在电池管理系统（BMS）中作为放电保护开关，-100V耐压适用于多串锂电池组（如24V或36V系统）的保护需求。

电机驱动——虽然SL15P10D并非专为电机驱动设计，但其脉冲电流能力（-40A）足以应对中小功率直流电机启动和堵转时的瞬态过流。

六、设计注意事项

对于硬件工程师而言，在SL15P10D的应用设计中需要关注以下几点：

驱动电压选择——SL15P10D在VGS=10V和VGS=4.5V下均有明确的RDS(ON)指标。若使用5V逻辑电平驱动，导通电阻会略高于10V驱动时的数值，设计时需根据实际驱动电压查表确认导通损耗。

PCB散热设计——热阻RθJA的测试条件为1平方英寸2盎司铜箔的FR-4板。实际应用中，PCB铜箔面积、过孔数量、空气流通条件都会影响实际热阻，建议在高功率应用中预留足够的散热铜皮区域。

开关频率权衡——较低的栅极电荷使SL15P10D适合较高频率的开关应用，但开关损耗与导通损耗之间存在权衡。设计者需根据具体的工作频率、占空比和电流条件，选择合适的开关频率以优化总损耗。

七、总结

SL15P10D是森利威尔在100V P沟道MOSFET领域的一款中坚产品。它采用高密度沟槽技术，在TO-252封装内实现了-100V耐压、-15A电流能力、177mΩ典型导通电阻和25nC栅极电荷的组合指标。从同步降压转换器到电源管理模块，从电池保护到电机驱动，SL15P10D为硬件工程师提供了一个在性能、成本和可靠性之间取得平衡的功率开关选择。

对于需要100V耐压等级、15A电流能力且偏好P沟道简洁驱动方案的设计项目，SL15P10D是一个值得纳入选型对比的技术选项。
