天二超高功率电阻CUH系列：突破传统的功率密度解决方案

深圳市顺海科技有限公司为天二科技电阻授权代理商（线上购买平台：华年商城）

在电子设备日益追求小型化与高功率的今天，天二CUH系列电阻通过材料与工艺的创新，在标准封装尺寸内实现了功率承载能力的飞跃。

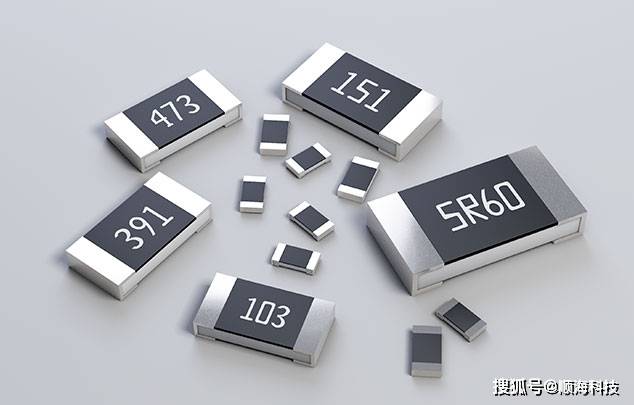

天二科技（Ever Ohms）作为成立于1988年的专业电阻制造商，始终致力于电子元件技术的创新与突破。其推出的天二CUH系列超高功率厚膜芯片电阻器，正是为了满足现代电子产品对高功率密度需求而设计的革命性产品。

这款电阻器采用先进的厚膜工艺技术，通过在材料配方、基板设计和电极结构等方面的全面优化，实现了在紧凑尺寸内提供卓越的功率处理能力。

01 技术创新的核心

天二CUH系列电阻的成功源于多重技术创新的协同效应。

该系列采用特殊的金属釉配方，通过增加电阻层厚度和优化成分比例，显著提升了单位面积的热耗散能力。

电阻层厚度增至120μm，配合玻璃釉保护层，在85℃/85%RH湿热环境下阻值漂移率低于0.5%，环境适应性显著提升。

基板强化设计使用高导热陶瓷基板（96%氧化铝），热传导效率比常规基板提升约40%，使热量能够快速传导至PCB。

独特的三层端电极结构，内层银钯、中层镍、外层锡的组合有效降低接触电阻，减少热点产生，进一步优化了散热性能。

02 系列性能参数详解

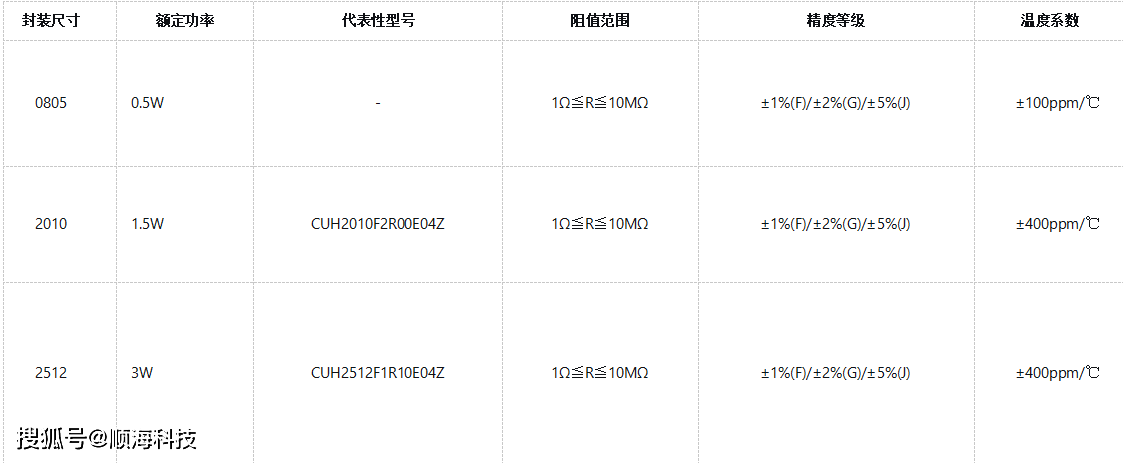

天二CUH系列电阻提供了覆盖多种封装尺寸的完整功率解决方案，满足不同空间和功率需求的应用场景。

天二CUH系列电阻的工作温度范围宽广，达到 55℃至+155℃ ，能够适应各种极端环境。

该系列电阻均符合RoHS环保标准，并通过了IATF 16949汽车级认证与AECQ200标准，满足汽车电子等高可靠性应用的需求。

03 应用场景精准适配

天二CUH系列电阻凭借其高功率密度和卓越的稳定性，在多个领域展现出独特价值。

在高功率电源应用中，CUH系列作为电流采样电阻，其3W功率冗余设计可承受电机堵转时的持续过流，避免热失效。

CUH2512F1R10E04Z在2512封装下实现3W功率，支持精确电流采样，非常适合DCDC转换器、电池管理系统等大电流场景。

5G通信设备领域，CUH系列电阻作为负载电阻承受高频开关电源的瞬态电压冲击，0603封装在有限空间内实现0.33W功率，平衡了空间与成本。

在5G基站与光纤收发器中，CUH系列电阻可作为电源输入端的浪涌吸收元件，与压敏电阻组合，安全耗散雷击浪涌能量。

工业控制系统中，电机驱动与PLC模块利用CUH系列作为制动电阻和电流检测电阻，其宽温域特性（55℃至+155℃）满足冷库自动化设备等低温场景需求。

04 选型与设计考量

选择合适的天二电阻CUH系列型号需综合考虑多方面因素。

对于需要更高功率的应用，可考虑CHH系列，其在2512封装下可实现4W功率，2010封装也能达到2W功率。

若应用环境含有硫化物，应选择具备抗硫化处理的型号（如CUH2512F1R10E04Z）或专用的ST/STH系列。

PCB散热设计至关重要，必须配置足够铜箔面积（建议≥10mm²焊盘）并添加散热孔，否则实际功率可能降至1.5W以下。

按`P=I²R`公式校核功耗，并建议预留1.5倍余量（如计算功耗1W，选≥1.5W电阻）。

在汽车电子应用中，应优先选择通过AECQ200认证的CUH系列型号，这些电阻具备40℃至+125℃的工作温度范围，能适应车载极端环境。

05 市场竞争力分析

天二CUH系列电阻在性价比方面表现出显著优势。

相较于国际品牌同类产品，CUH系列3W功率型号价格低40%，同时温漂性能更优。

以具体型号为例，Vishay CRCW251275R0FKTH单价约0.67美元，而天二CRH2512F75R0E04Z批量采购成本可低至0.47美元。

天二品牌通过全产品线覆盖（0.5mΩ至30MΩ）与非标定制服务，结合立创商城等平台的小批量采购支持，显著降低了中小企业试产成本。

随着电子设备向高功率、小型化方向发展，厚膜电阻凭借成本功率比优势，正在替代部分合金电阻市场。

天二等本土品牌通过技术迭代（如超低阻值开发、高频特性优化）有望进一步抢占市场份额。

放眼未来，随着5G通信、新能源汽车等行业持续快速发展，对高功率密度电阻的需求将日益增长。天二科技正通过超低阻值开发与高频特性优化等技术迭代，不断巩固其在高功率厚膜电阻领域的领先地位。

天二CUH系列电阻以其卓越的功率密度和可靠的性能表现，已经成为众多电子工程师在高功率应用场景中的优先选择。
