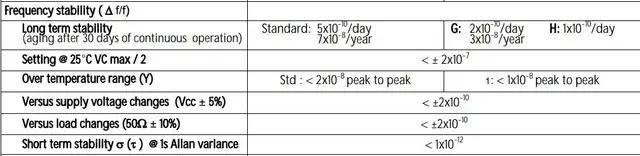

恒温晶振(OCXO)是高稳定度的频率元件，因为石英晶体工作在其谐振频率相对温度变化率最小的特定温度下，频率稳定度指标要远高于温补晶振。当然明显的代价就是体积和功耗了。

我手上有一个温控坏掉的OCXO，开机后温度一直升高到内部振荡器出问题，于是就把它拆解开，看看里面都有些什么电路。

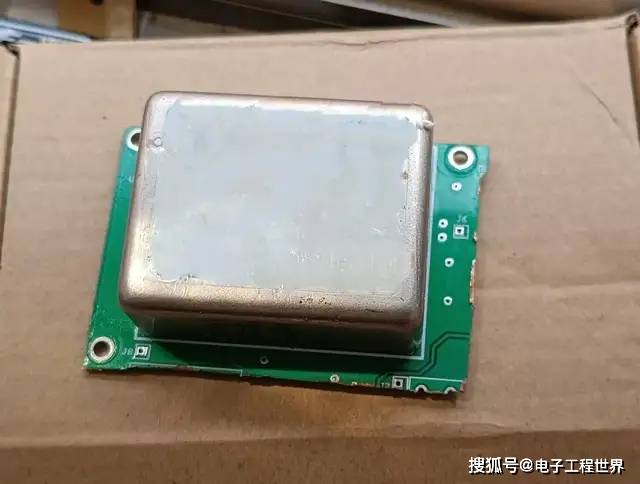

带板的拆机货，先把PCB拆去。

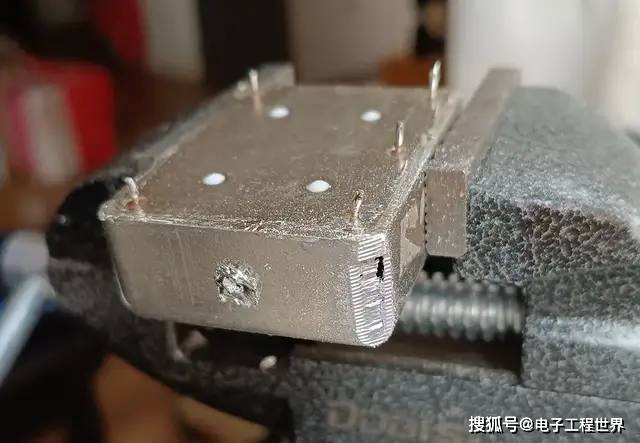

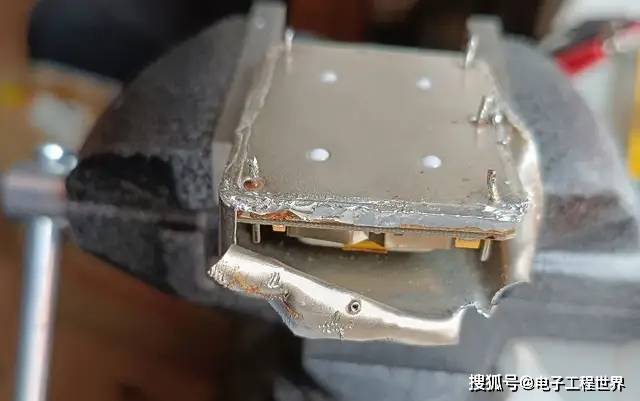

由于金属外壳是锡焊封死的，我无法熔开，就只好破坏性拆开了。台钳夹持，上锉刀！

一个角上锉开口子，然后钳子烙铁一起搞：

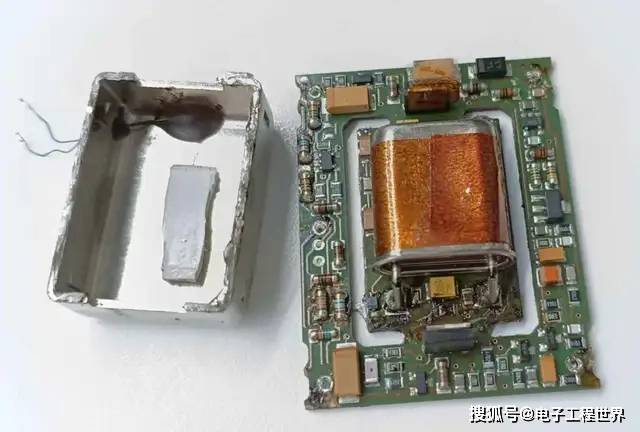

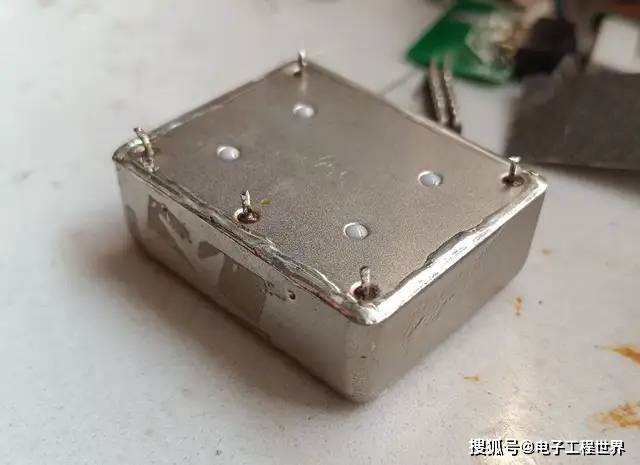

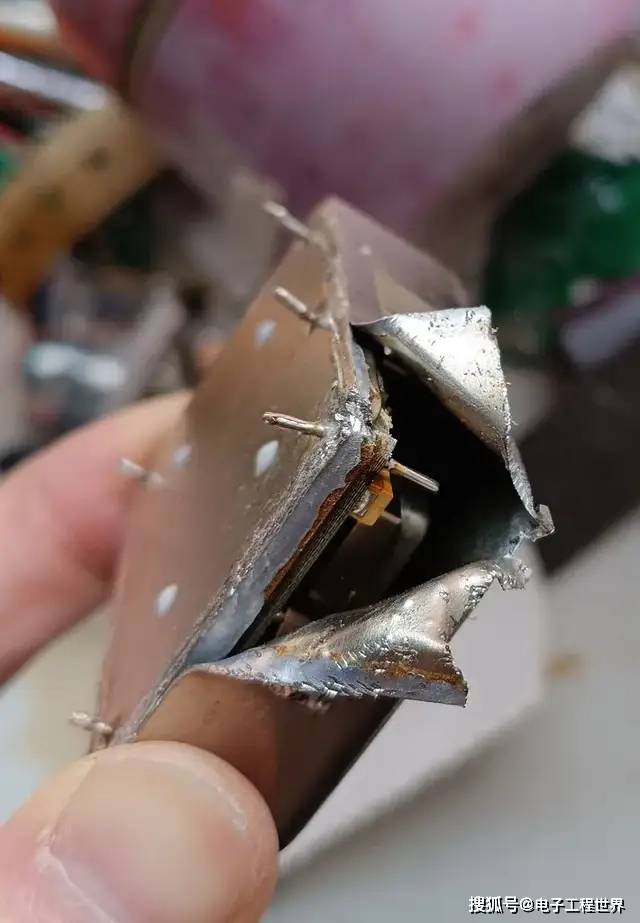

最后把上壳分离了，露出电路板。

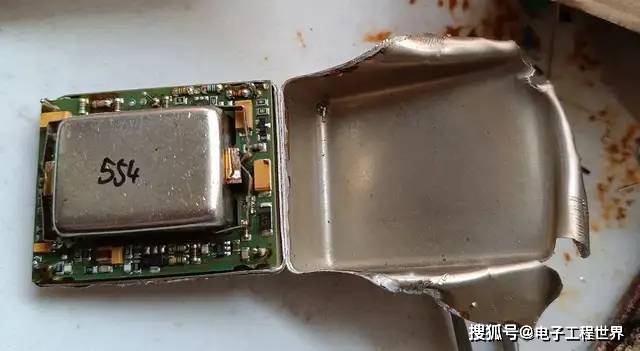

再去掉底壳就不难了。里面的晶振还有一层金属壳包着呢，内层的壳是焊接在PCB上的。

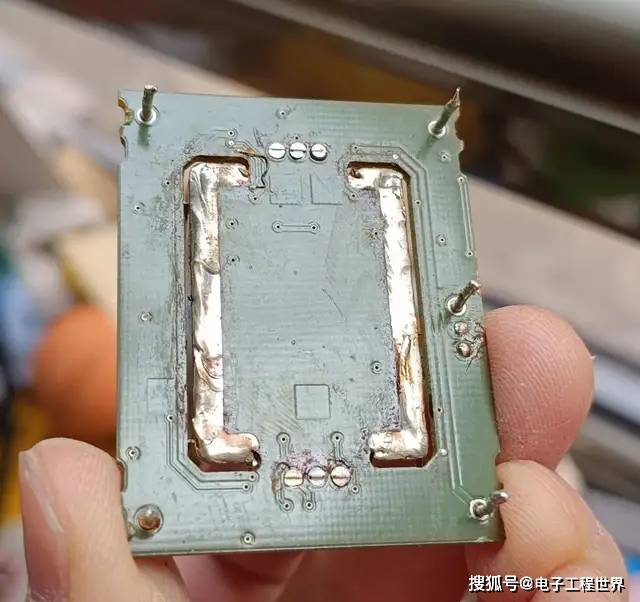

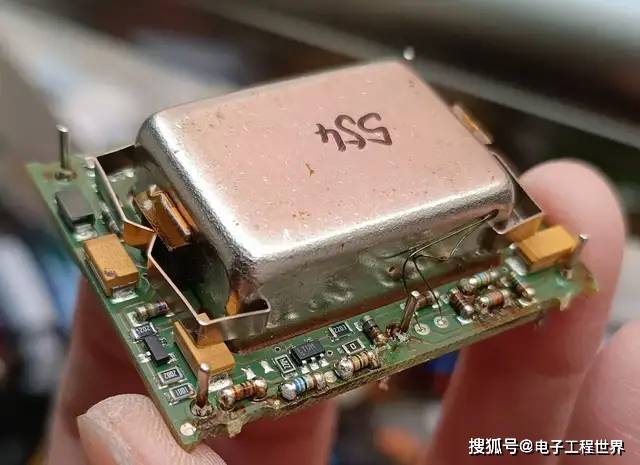

两只加热用的三极管紧贴在内层的壳上，外面用弹性钢片做了固定。金属壳上有一个小孔，像是温度传感器的两根引线从那里出来，接到主电路板上。

分析一下主电路板上的元件吧。

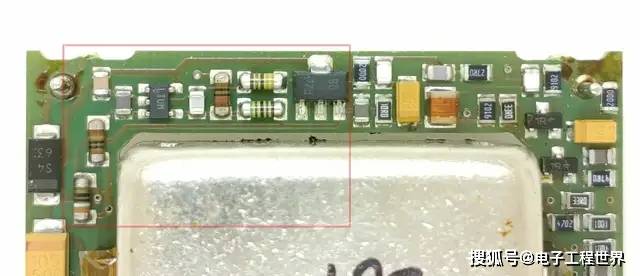

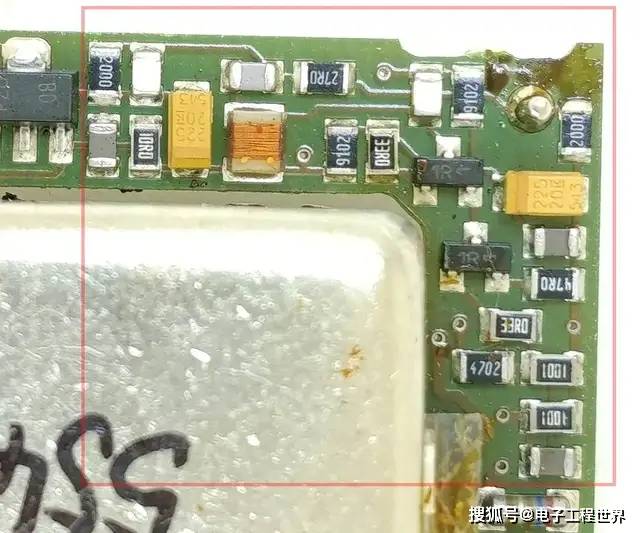

12V电源输入串联了一个反接保护的二极管。上图红框这个部分是运放+三极管构成的线性稳压电路。

不过运放的输入端连接到内层金属壳罩住的那部分电路去了，暂时不能确认全部的功能。

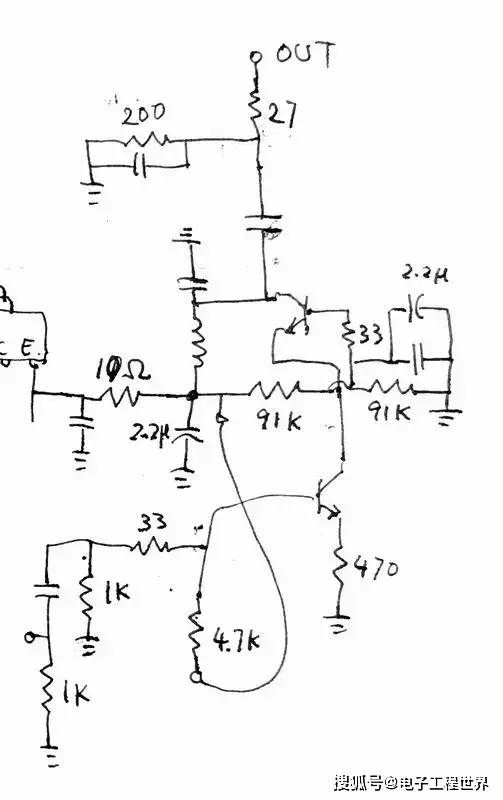

然后，下图的红框这部分，是和OCXO输出端相连的，核心元件有两只三极管。

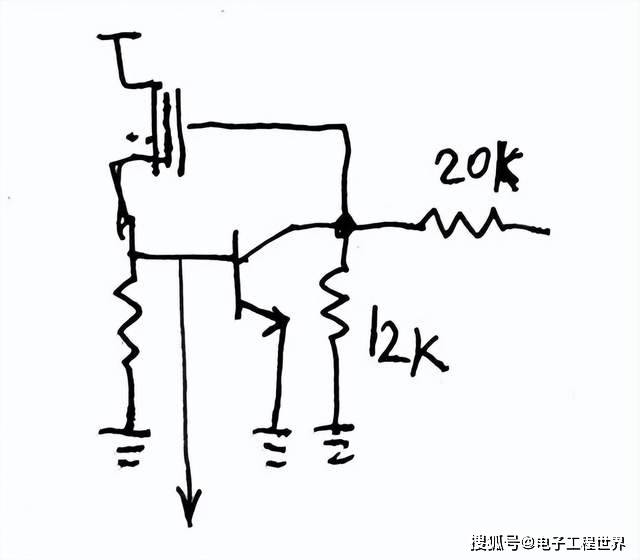

我分析电路判断为Cascode的电压放大级。信号是从金属罩内的振荡器来的。

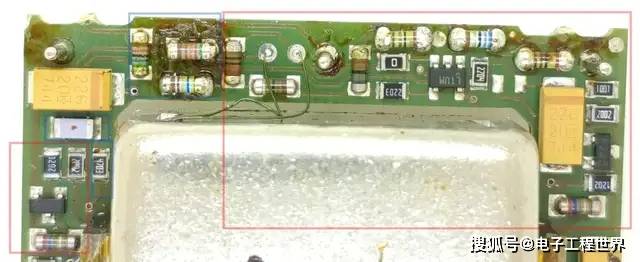

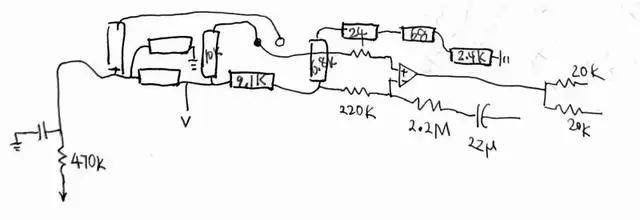

下面图的红框是温度闭环控制，由运放负责误差放大，温度传感器像是热敏电阻，使得一边的分压与另一边完全电阻分压达到平衡。这里用了一些SMD的金属膜电阻，而且有明显的手工焊接痕迹——我认为这是经过测试trim才确定的电阻值，而且对稳定性要求很高所以不用贴片薄膜电阻。

运放驱动了两只MOSFET，用来给内层金属罩加热，以达到恒温作用。

源极电阻上接了NPN管，用来限制MOSFET的最大电流。

另外上面照片中还有三只金属膜电阻是和外部电压控制OCXO频率有关的。

拆到这里，我加电测试过，的确是温度闭环不能正常工作，疑似热敏电阻坏了，运放差分输入端始终不能平衡。

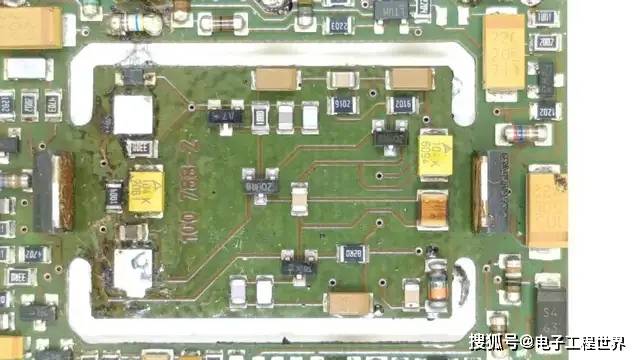

最后看看OCXO最核心的振荡部分是什么样子。在实验室加热台和热风枪的共同努力下才把内层金属壳焊下来。

拆去这个硕大的SC切晶体后，PCB中央是分立的晶体振荡电路，和前面提到的线性稳压器用到的稳压二极管（它也要恒温用）。
