SOC 模块化 GaN 方案，羽博 65W 氮化镓拆解
前言
羽博推出了一款65W氮化镓充电器，产品整机尺寸仅为70.5×39×34mm，净重约130克，搭配可折叠插脚，日常通勤或出差携带都十分方便。
充电器配备主流2C1A接口，双C口支持65W功率盲插，可满足笔记本电脑、平板、手机等多种设备的快充需求，此外还支持45W+20W智能功率分配，能够满足两台设备高效快充。
产品通过了国家3C认证，兼容PD3.0、QC3.0、FCP、SCP、AFC等多种快充协议，对苹果、华为、小米等主流品牌设备均有良好的适配表现。
充电头网了解到，产品近期入选了拼多多百亿补贴频道，叠加平台福袋优惠券后，到手价低至30-35元区间，迅速成为30元级快充市场的“性价比之王”，截至目前累计销量已突破5万台。充电头网采购了一台回来进行详细拆解，为大家展示产品的真实做工用料。
羽博65W氮化镓充电器外观
充电器采用主流长条柱状造型设计，外壳为PC阻燃防火材质，表明主要以磨砂工艺处理抗指纹。

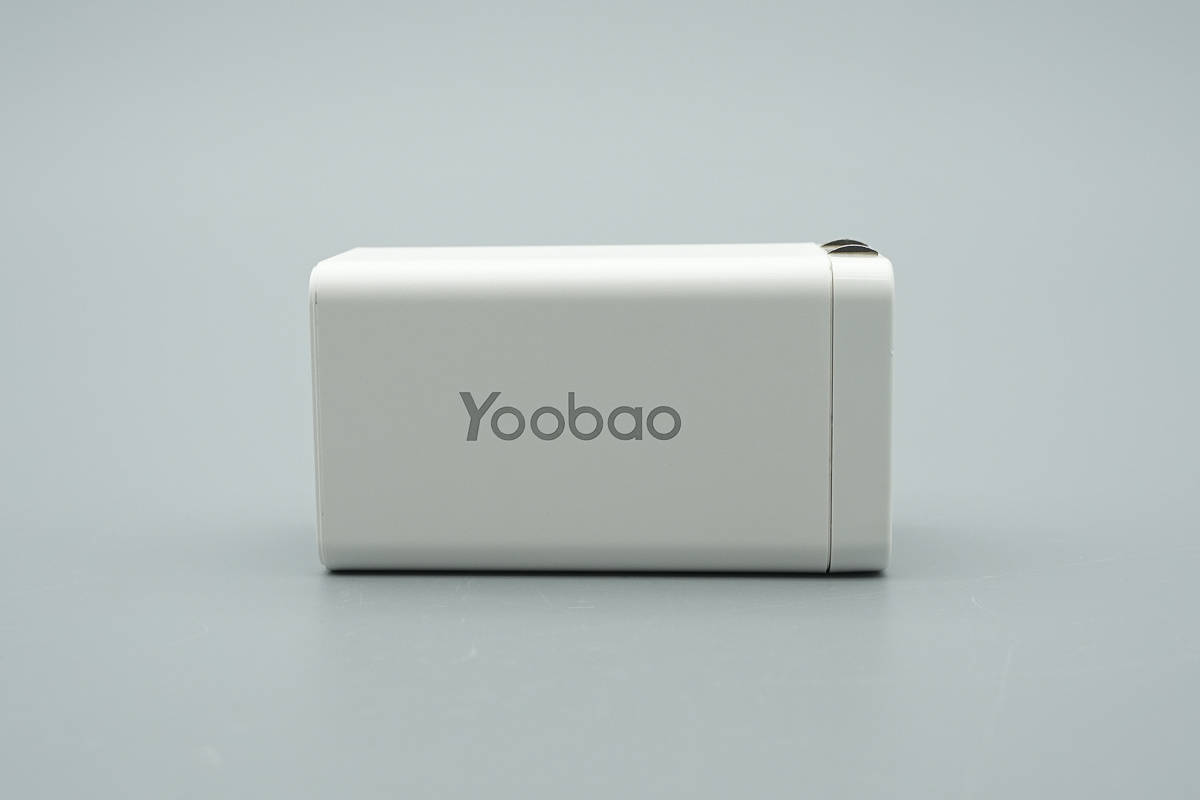

腰身一面印有Yoobao品牌。
另一面印有65W GaN字样。

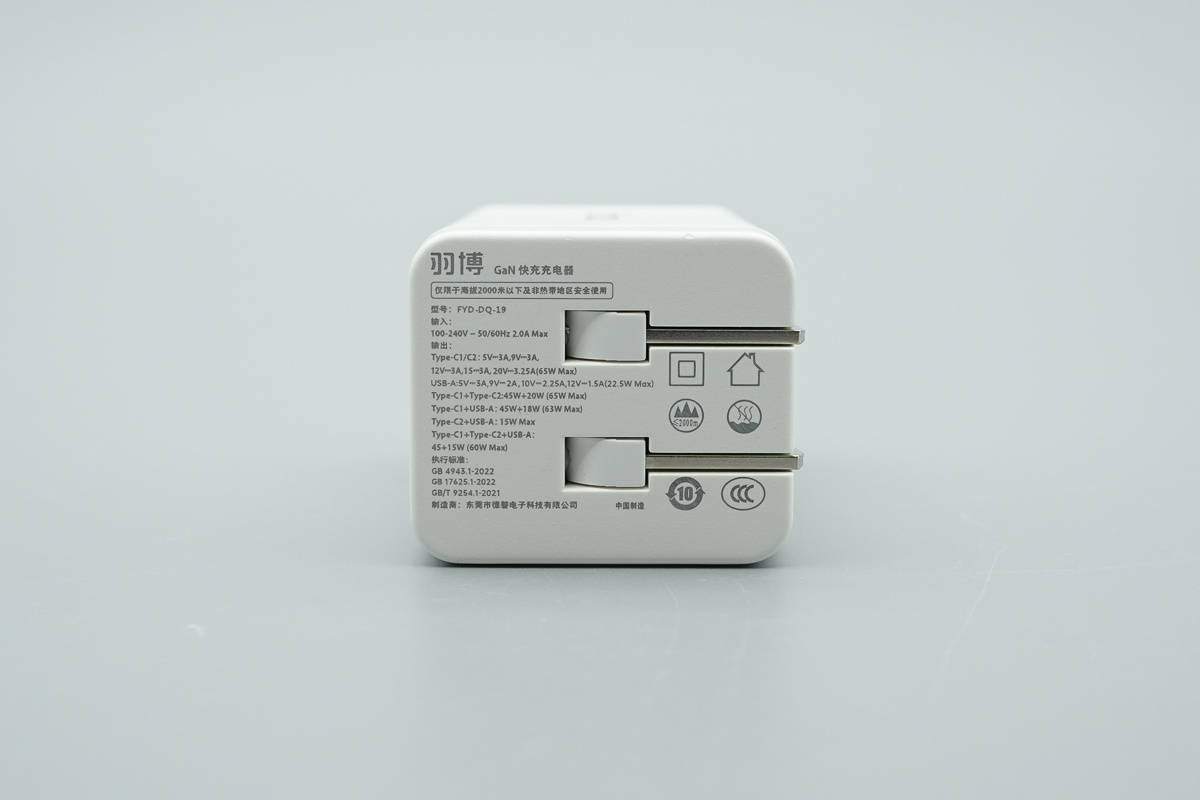

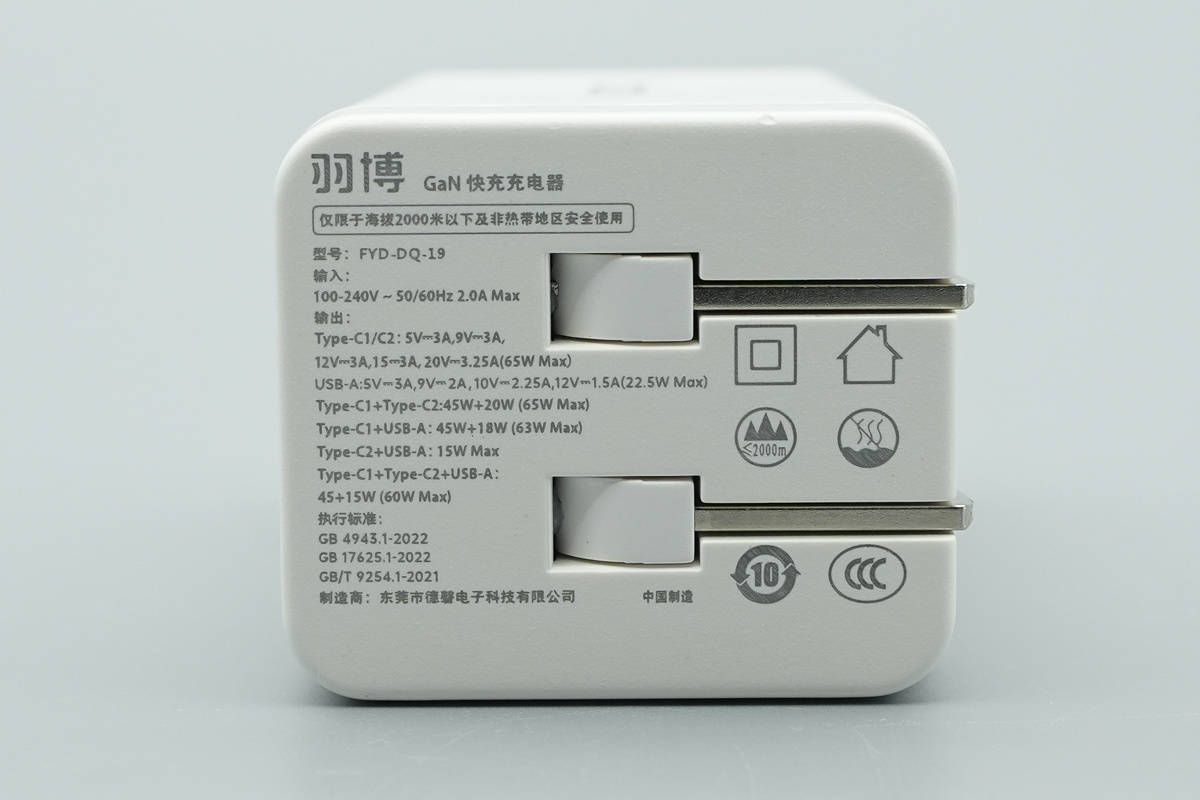

输入端外壳上印有充电器参数。
充电器参数特写
型号：FYD-DQ-19
输入：100-240V~50/60Hz 2.0A MAX
输出：
C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A：5V3A、9V2A、10V2.25A、12V1.5A（22.5W Max）
C1+C2：45W+20W（65W Max）
C1+USB-A：45W+18W（63W Max）
C2+USB-A：15W Max
C1+C2+USB-A：45W+15W（60W Max）
制造商：东莞市德磬电子科技有限公司
充电器通过了CCC认证。

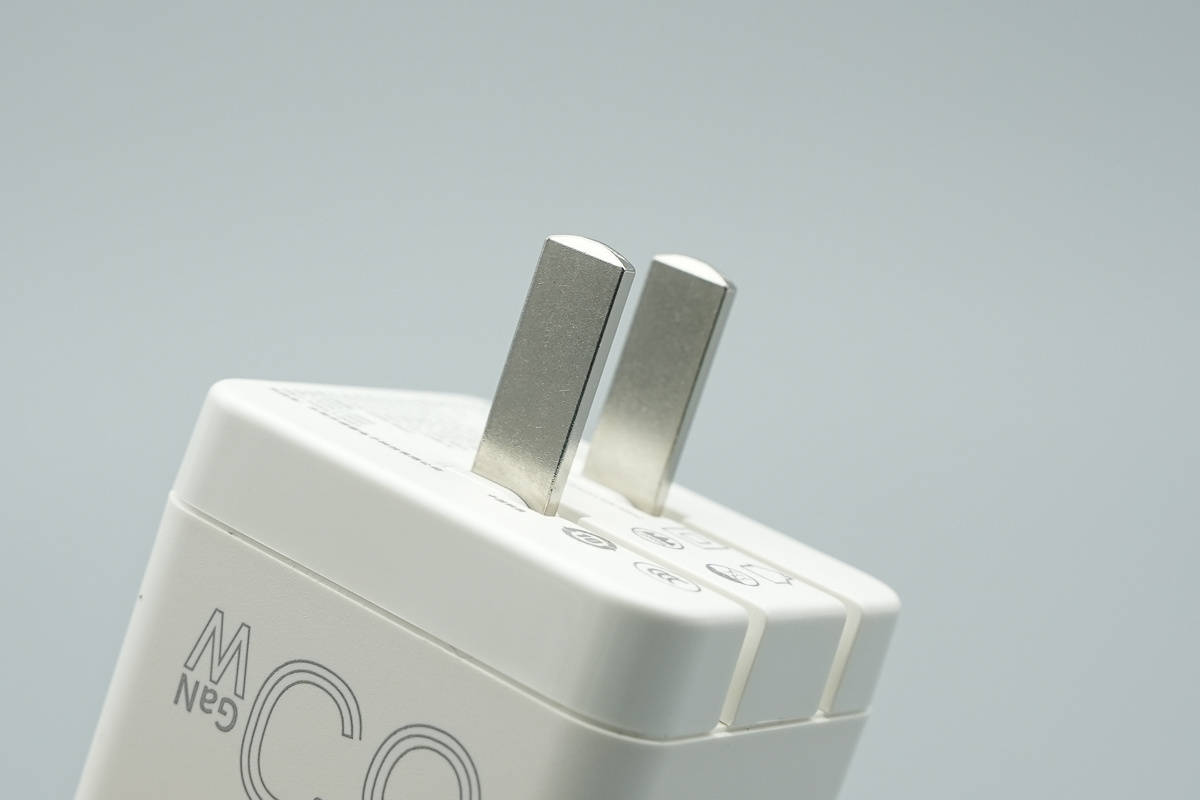

充电器配备可折叠国标插脚，收纳携带方便。

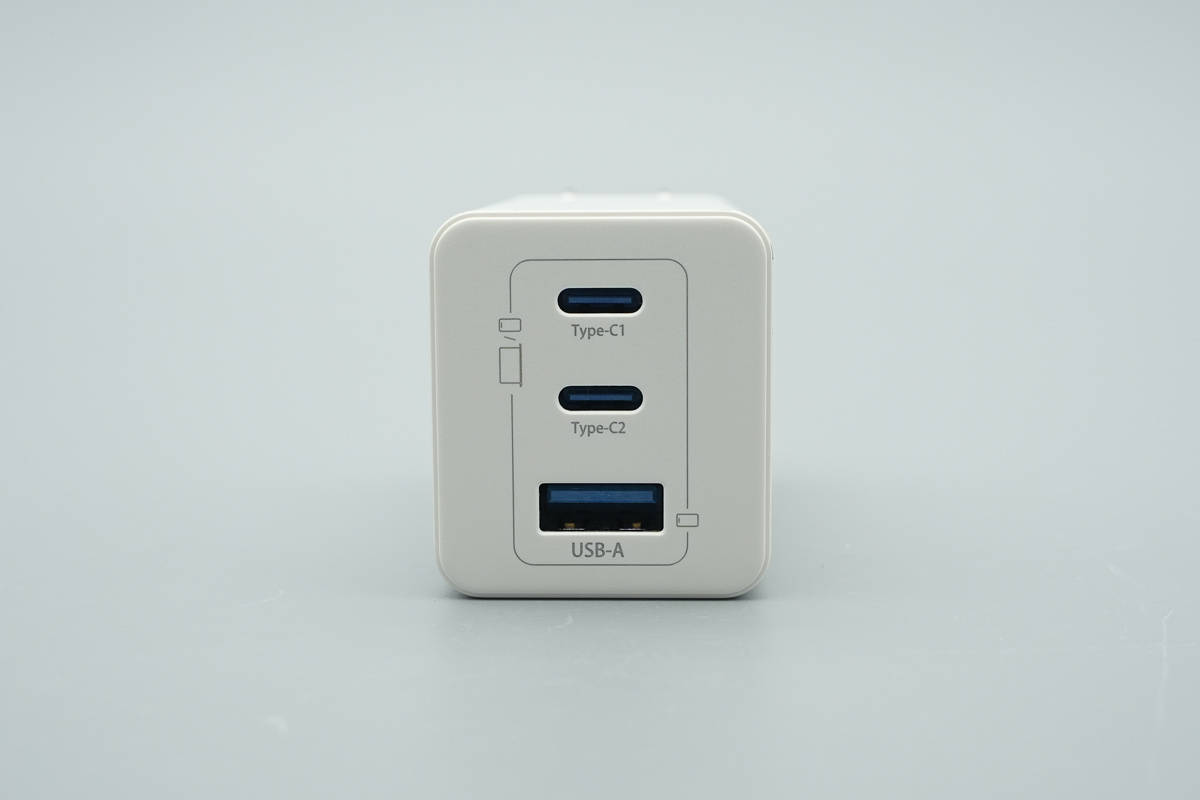

顶部配置2C1A三个USB接口，接口旁印有相应标识，方便用户区别使用。

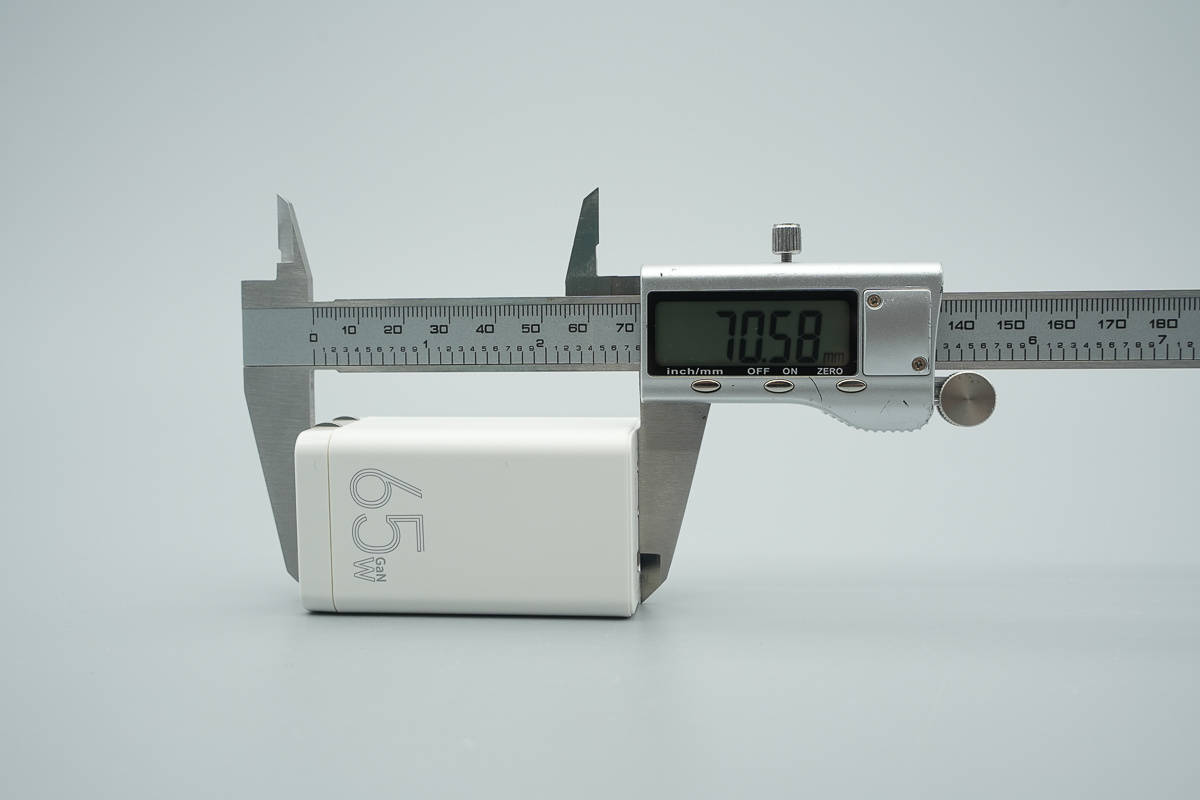

实测充电器机身长度为70.58mm。

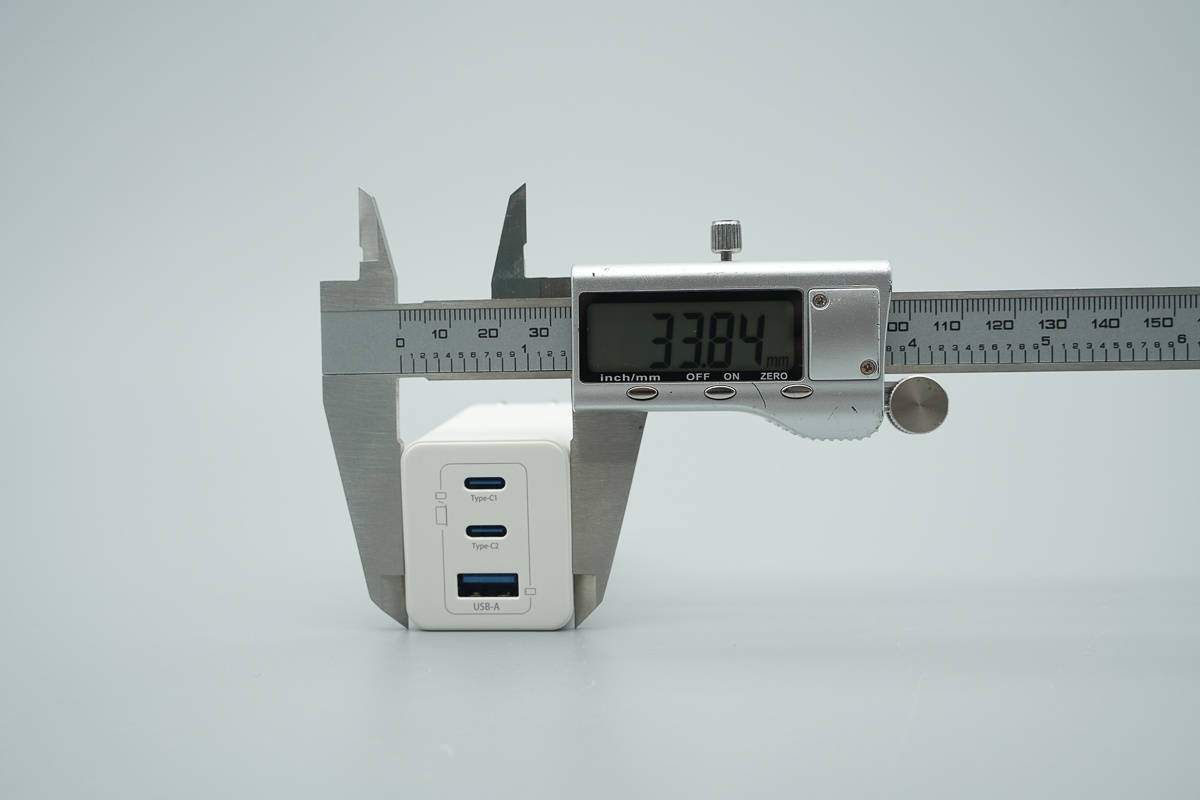

宽度为33.84mm。

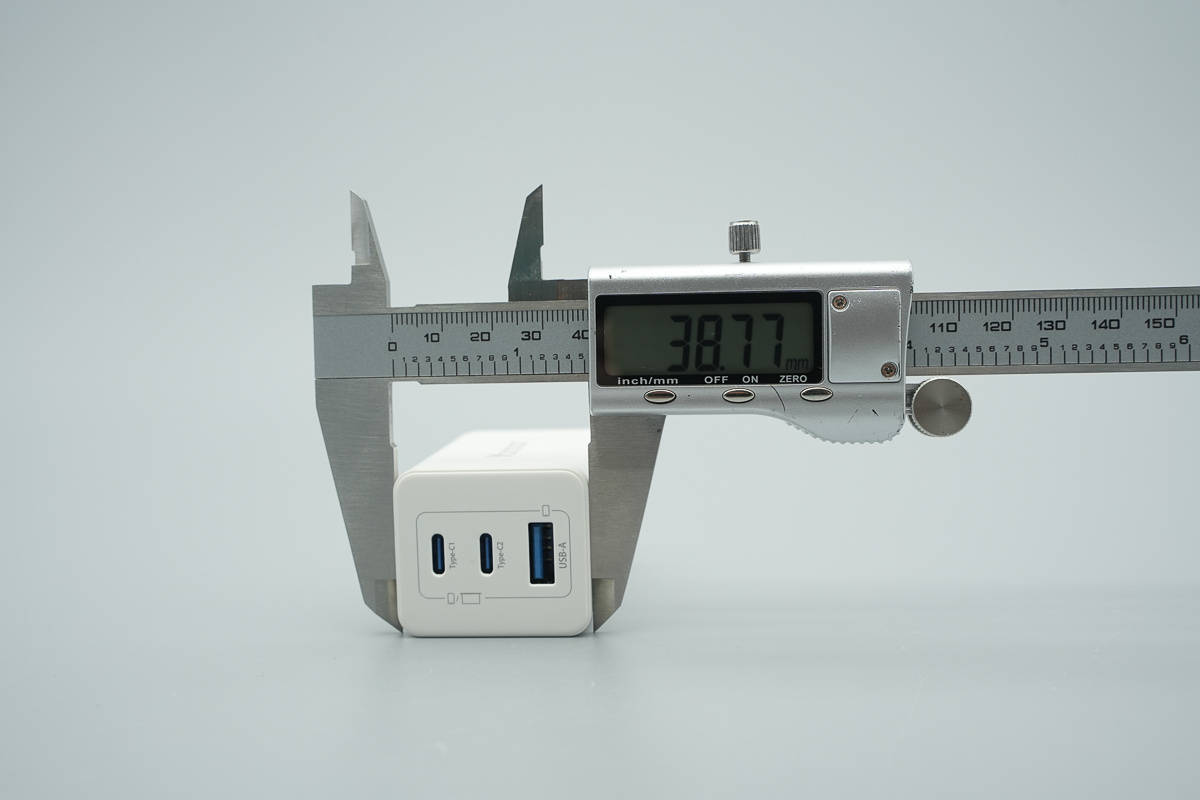

厚度为38.77mm。

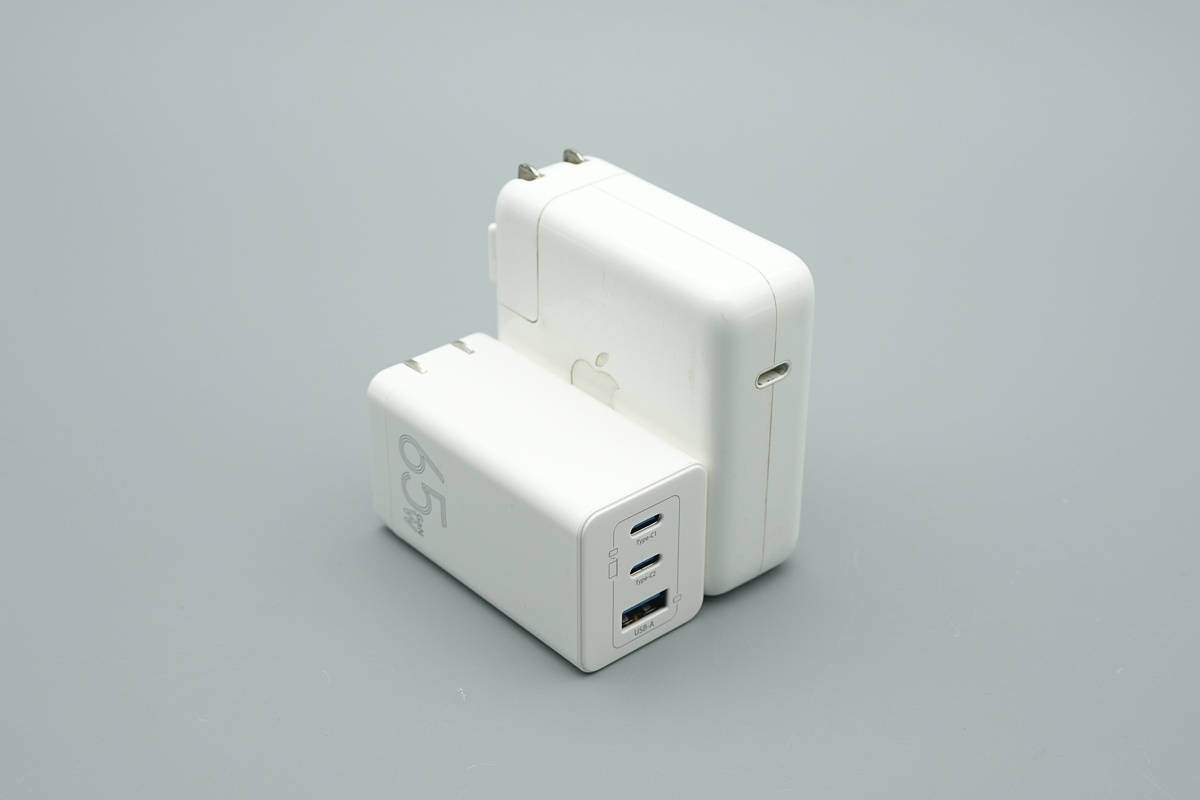

和苹果67W充电器对比，体积优势很明显。

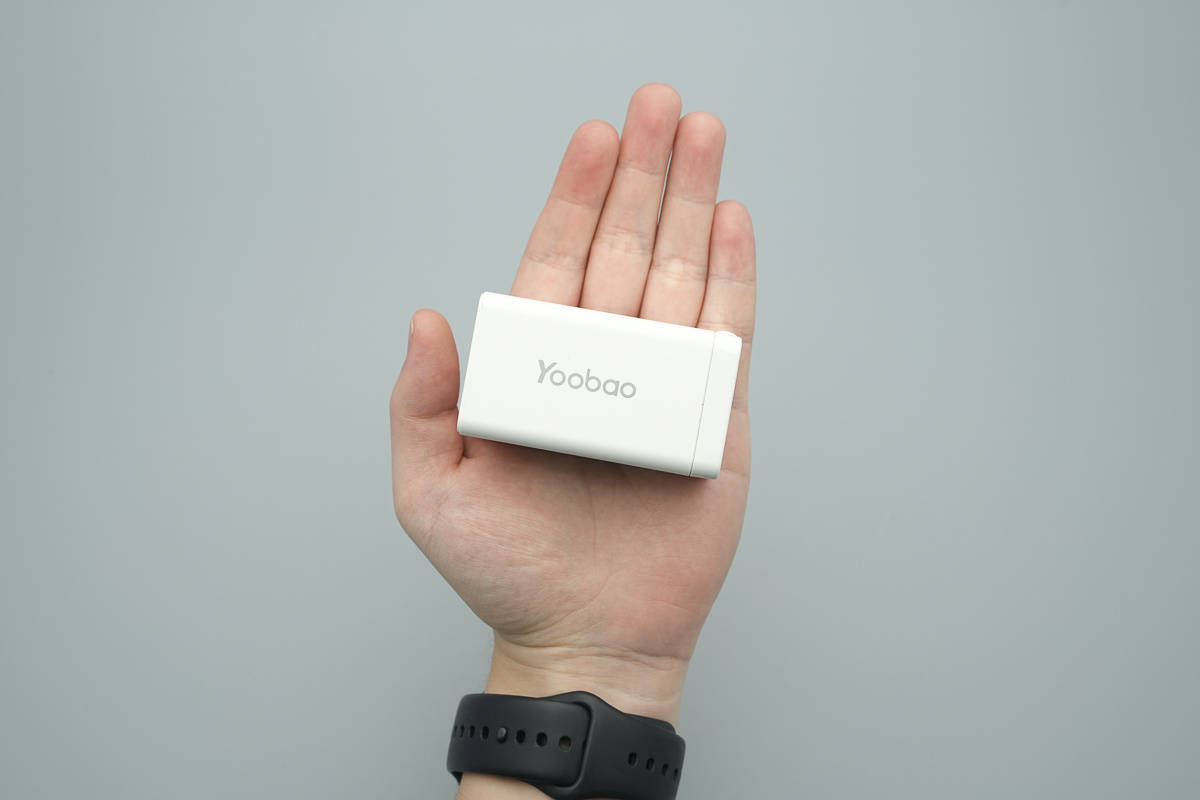

充电器拿在手上的大小直观感受。

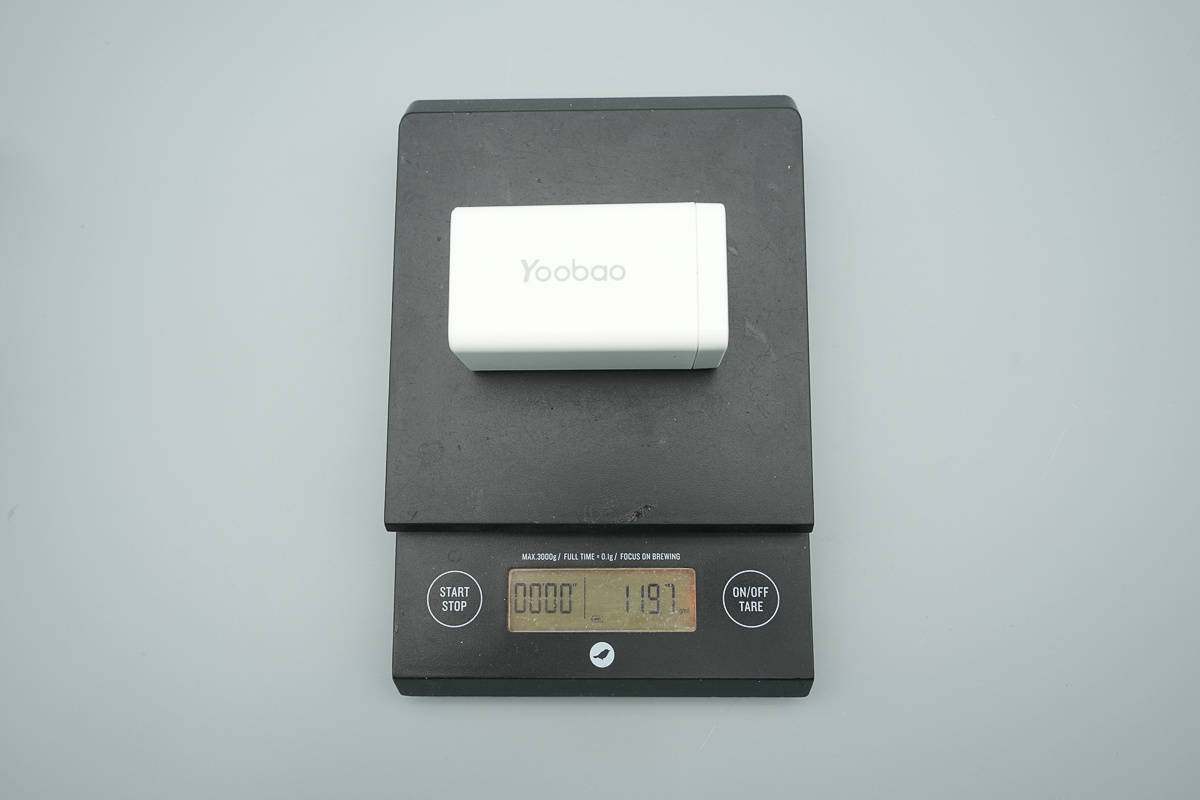

另外测得充电器重量约为120g。

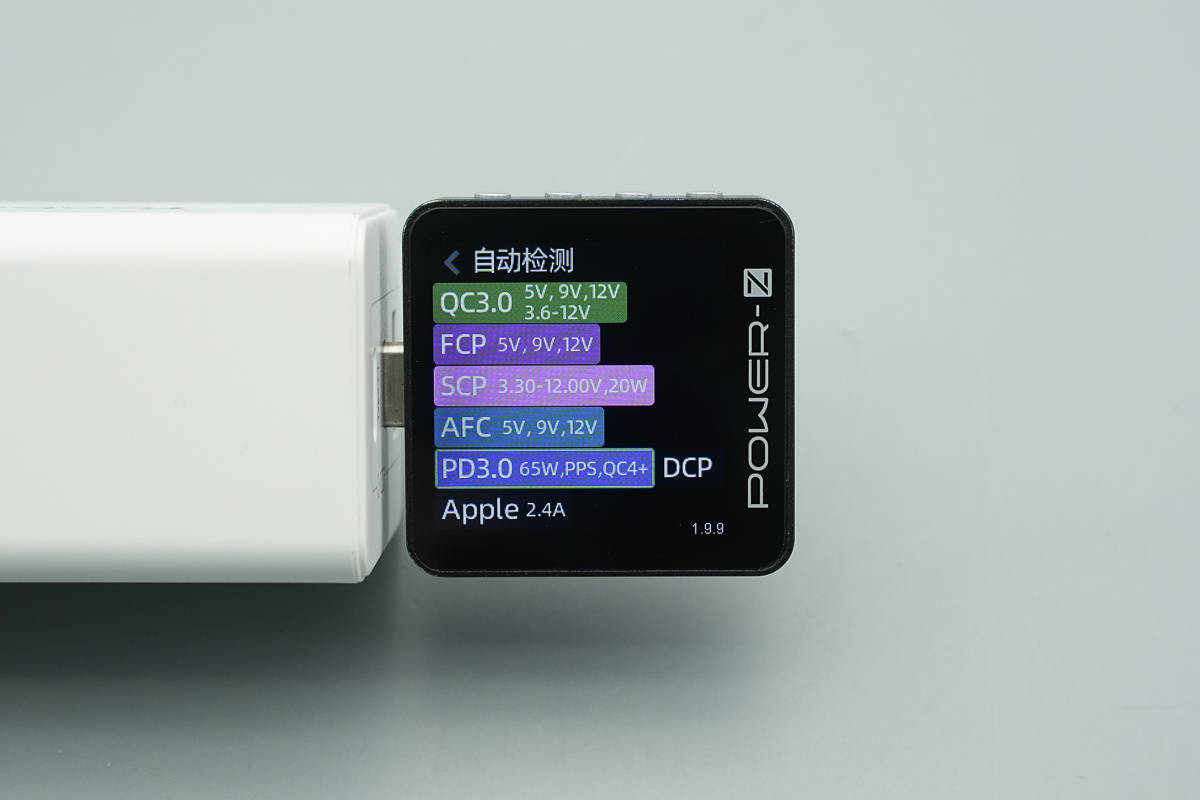

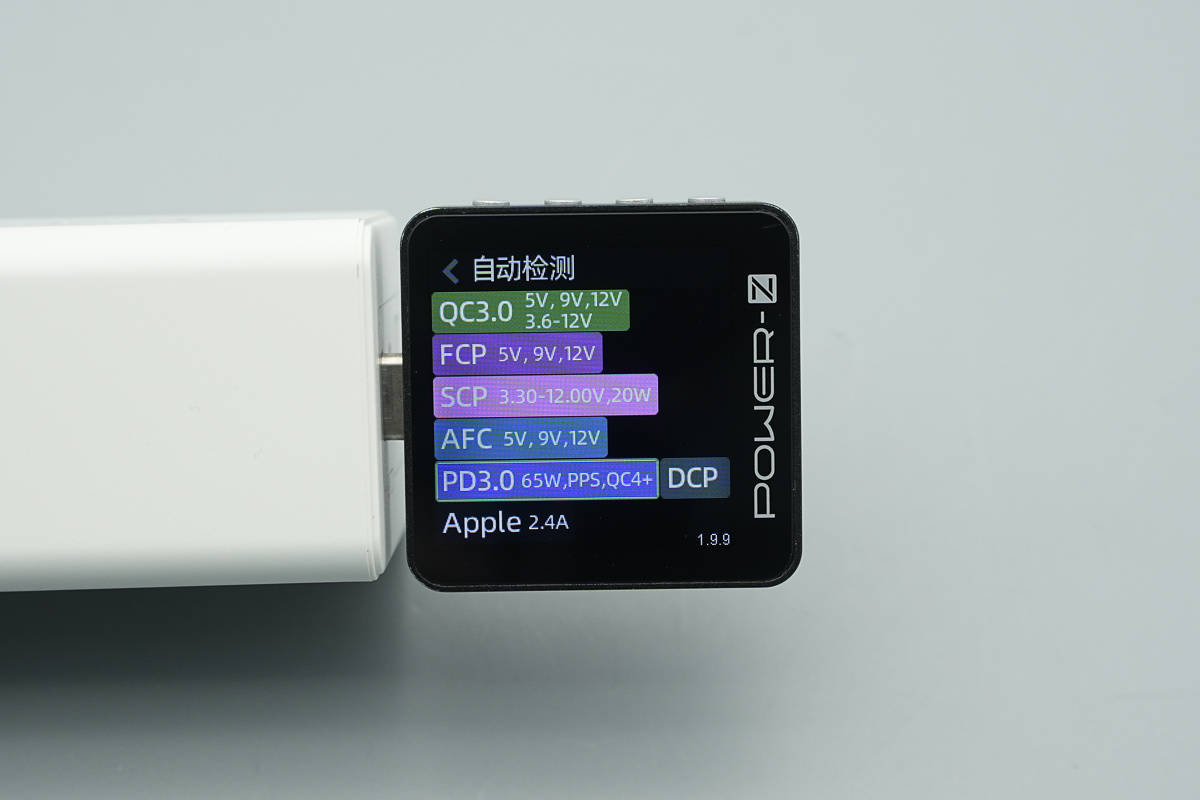

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

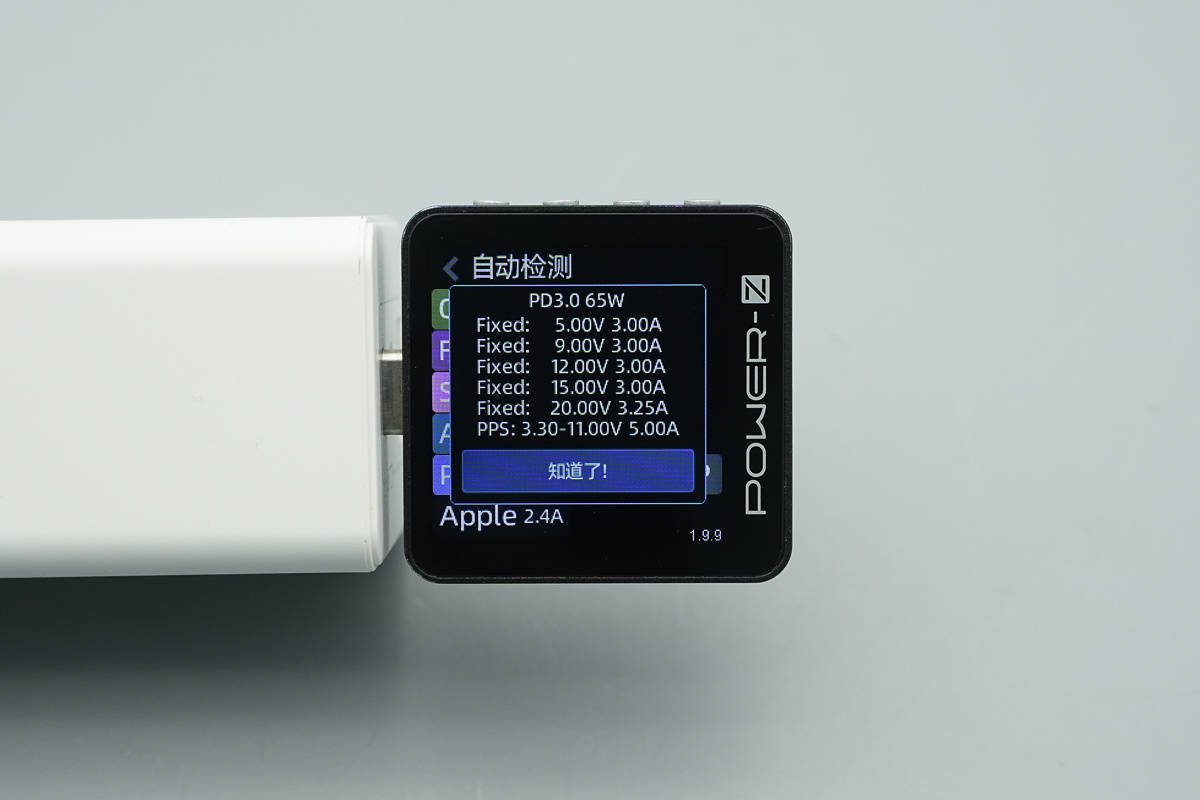

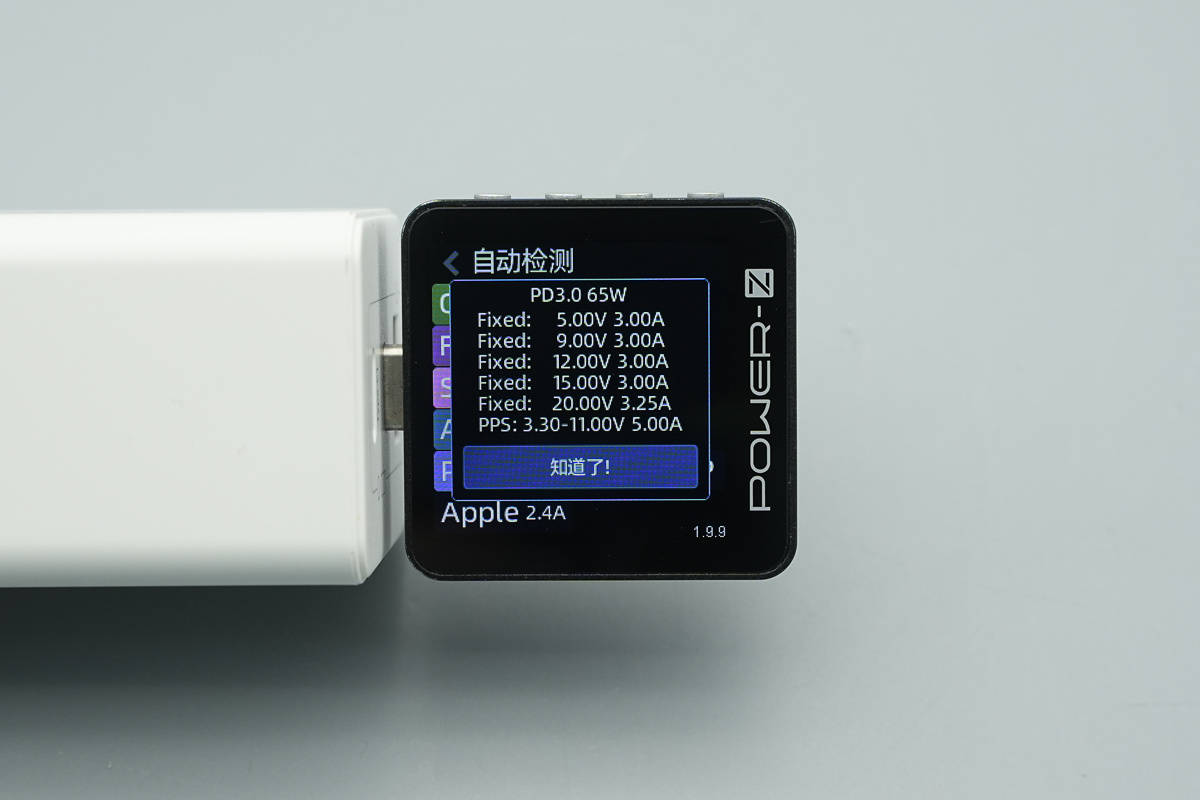

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
测得USB-C2口输出协议和USB-C1口的一样。
此外PDO报文也相同，即这两个USB-C口单口输出性能一样，支持功率盲插。
最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
羽博65W氮化镓充电器拆解

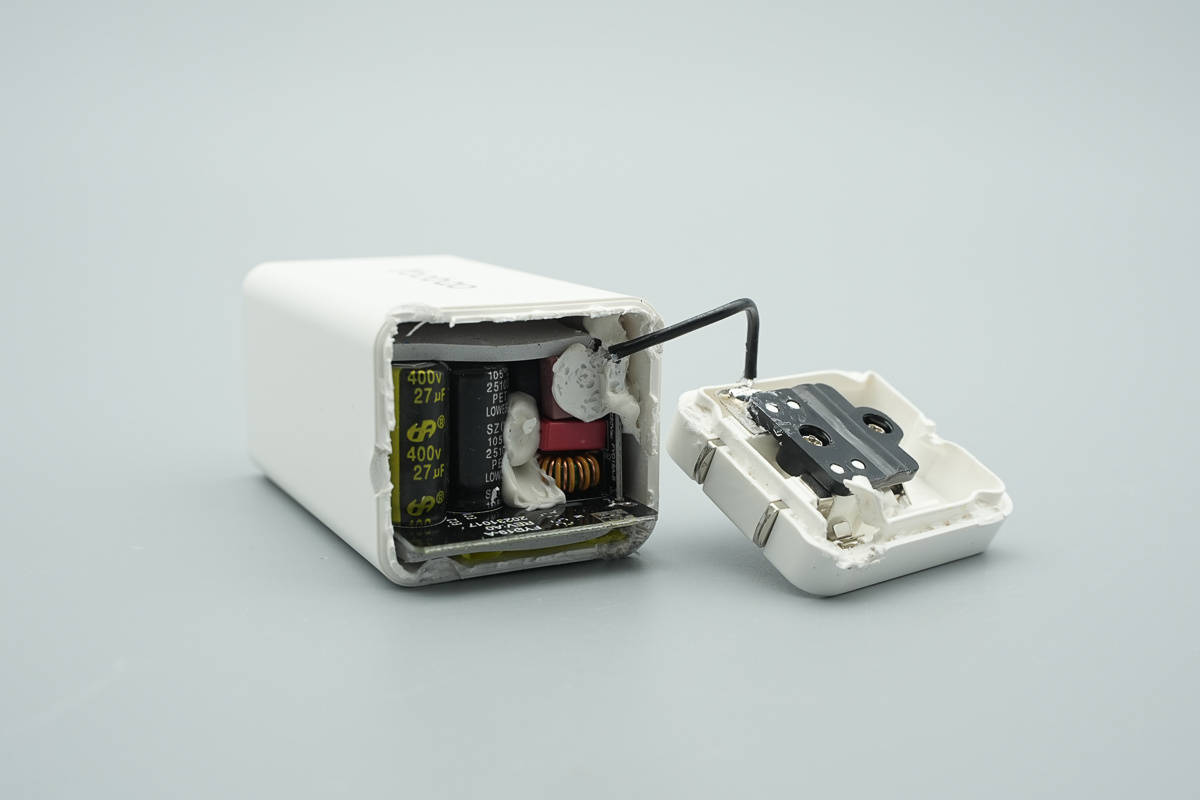

将充电器输入端外壳打开，插脚在与PCBA模块通电方式上，采用了导线连接盒金属弹片接触的组合方式，设计很多特点。

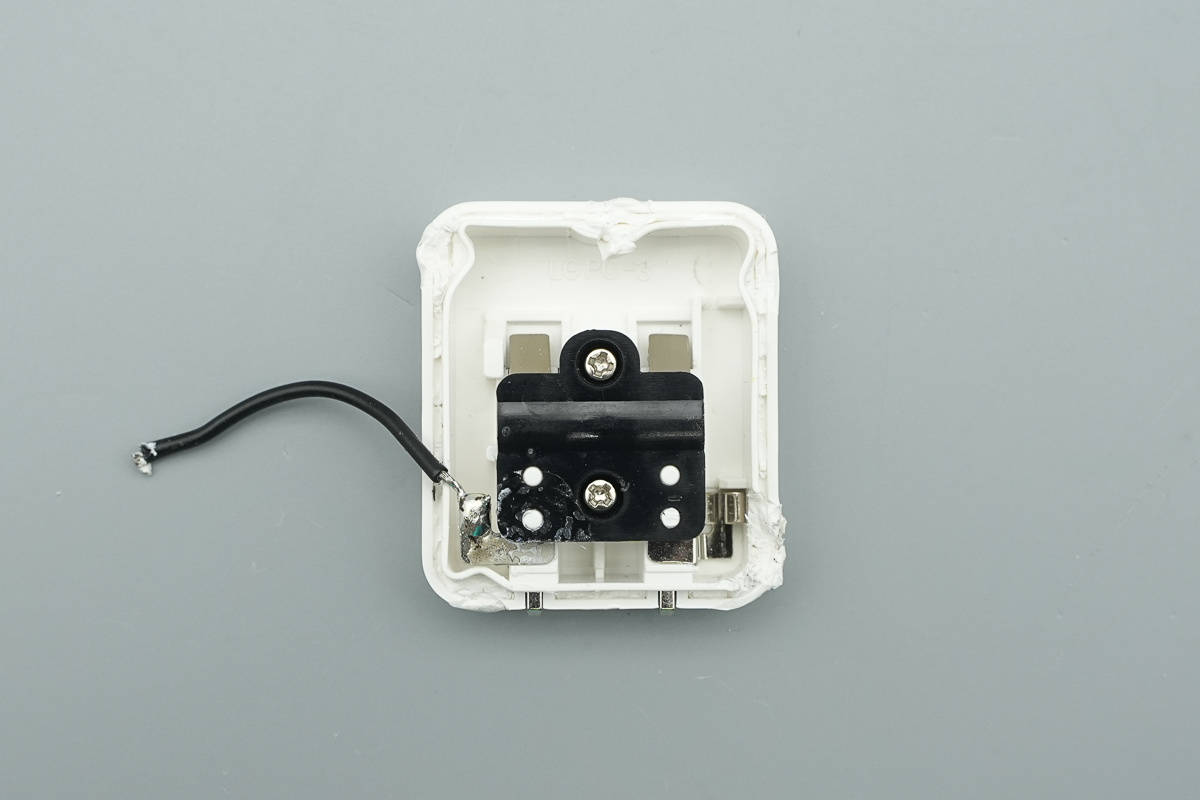

插脚使用黑色塑料板以及螺丝进行固定。

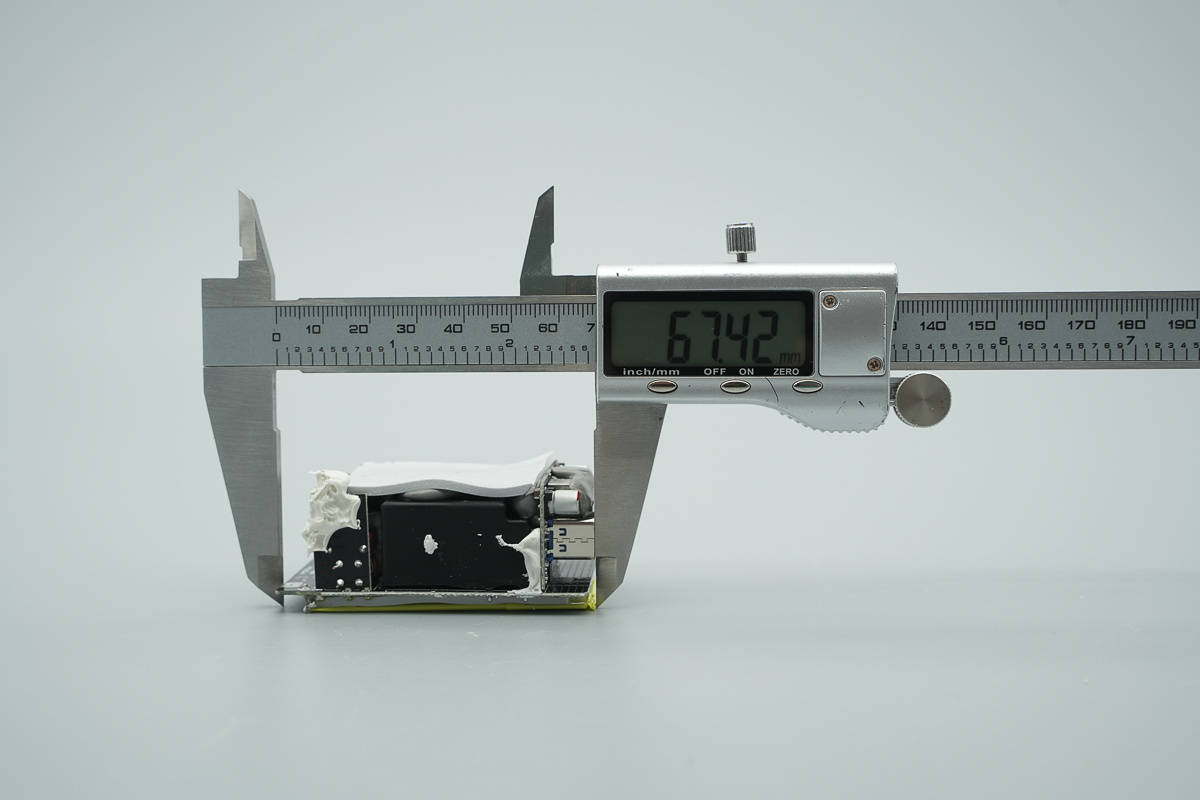

取出PCBA模块，测得模块长度约为67.42mm。

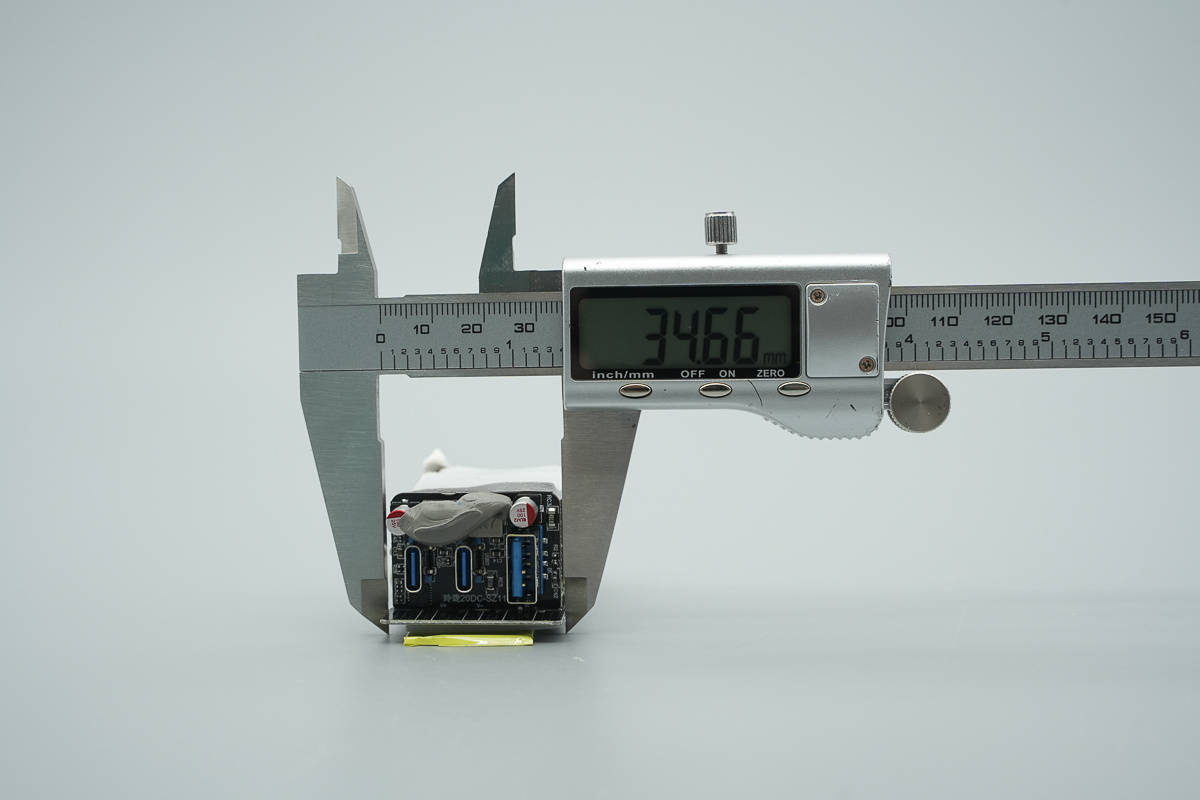

宽度约为34.66mm。

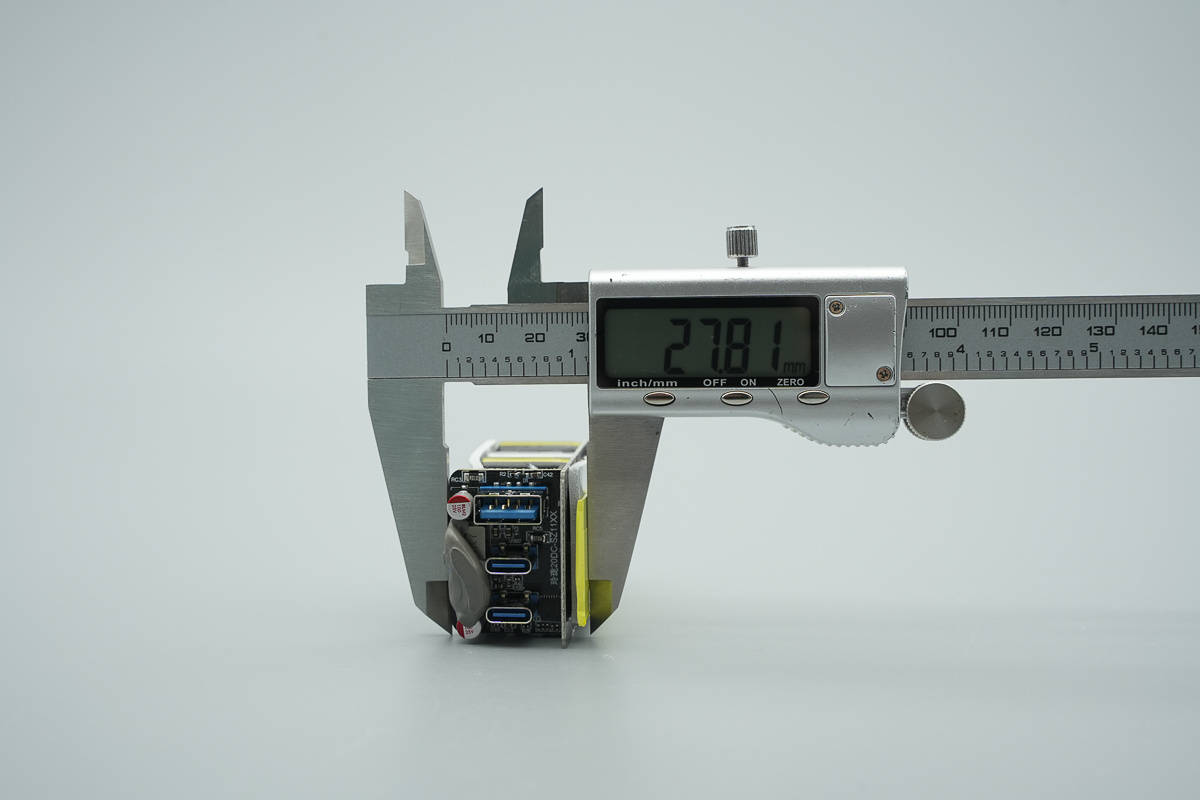

厚度约为27.81mm。

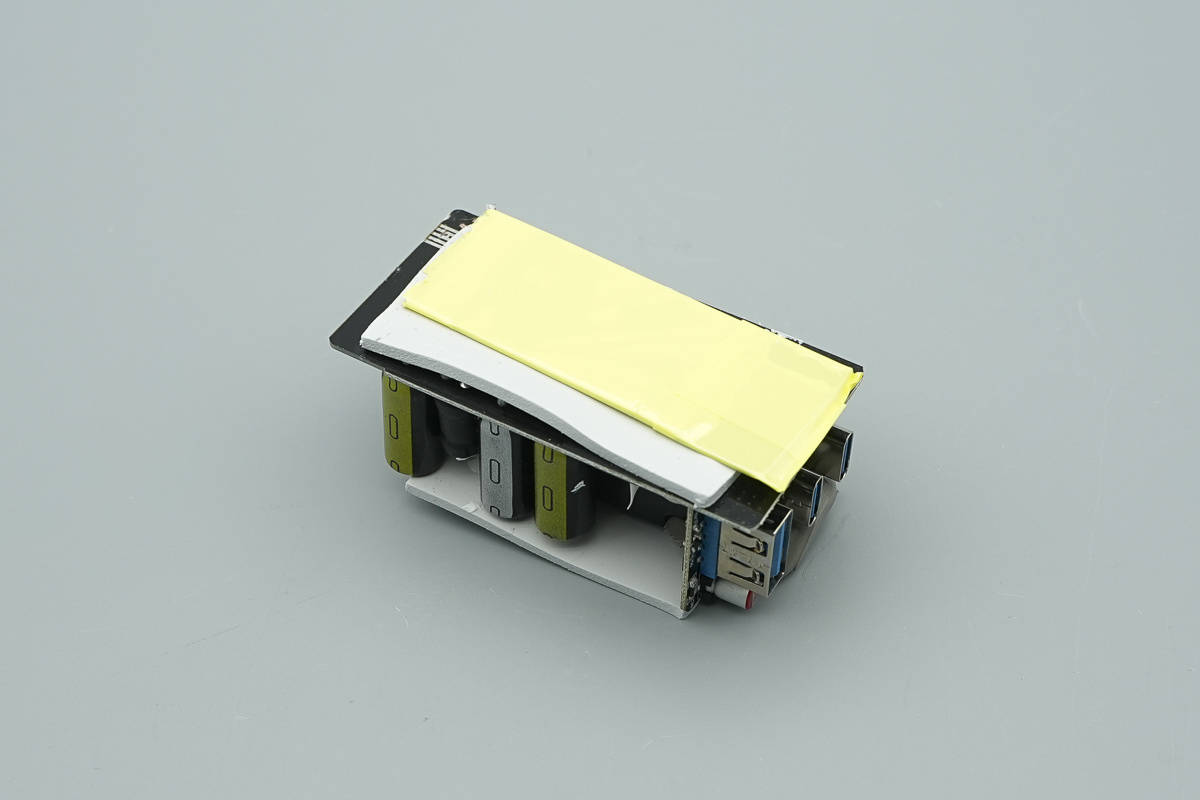

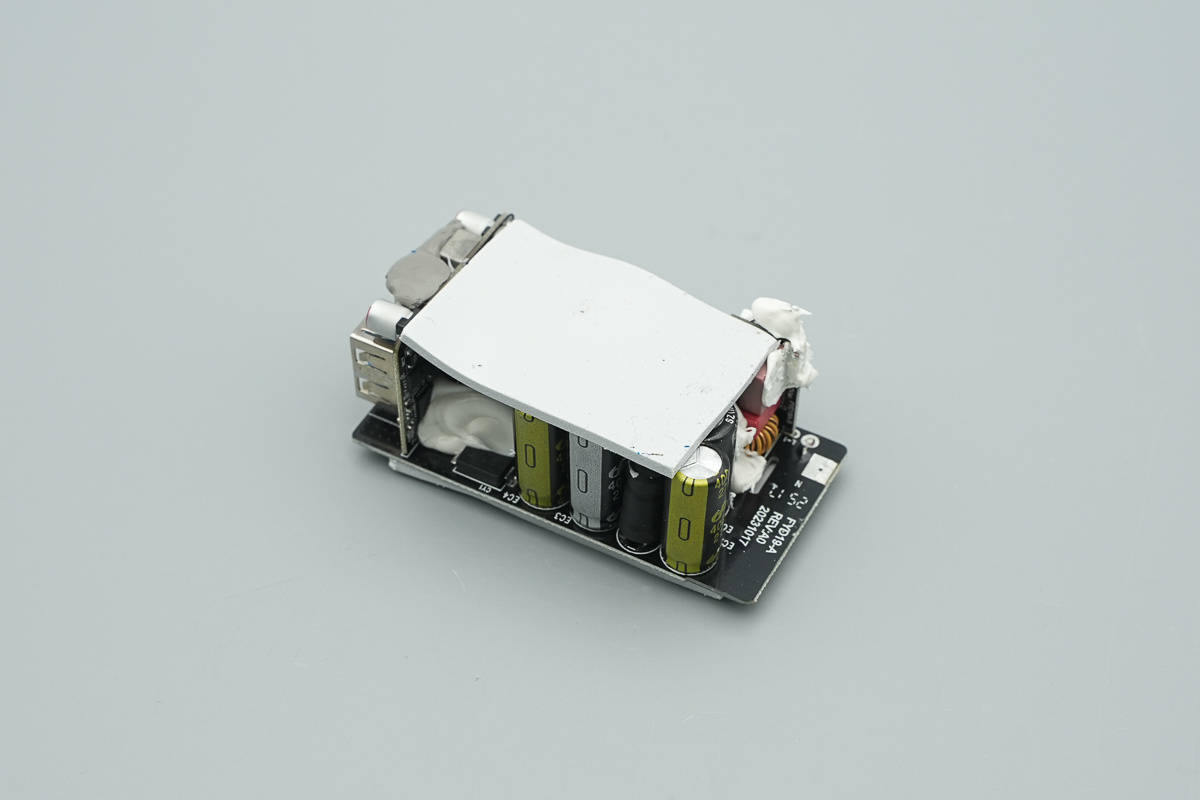

PCBA模块顶部贴有导热垫。
底部贴有导热垫和散热片，散热片包裹绝缘胶带。
将导热垫和散热片去掉，模块上还设有输入输出小板，主板正面电容、变压器等器件打胶加固，输出小板前后还都填充导热胶辅助散热。

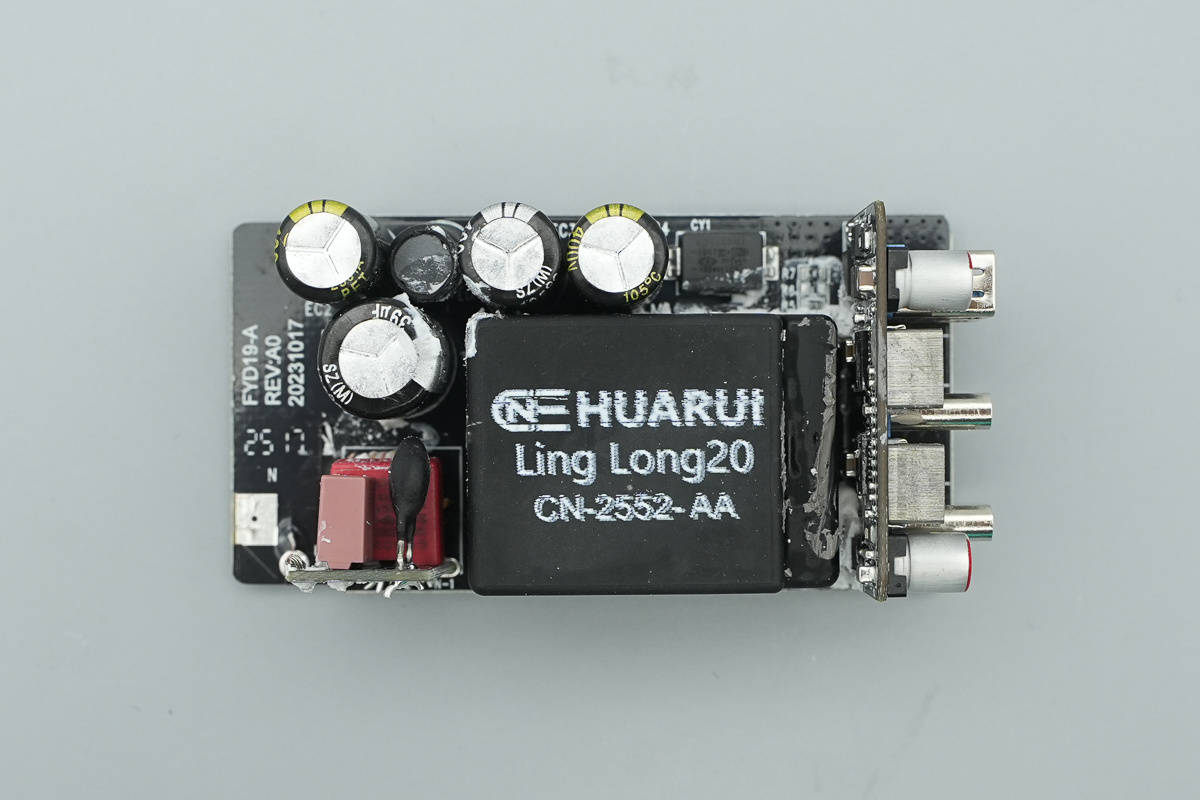

将灰白胶清理掉，模块正面左下角焊接输入EMI电路小板，左侧上方焊接高压滤波电容和差模电感，中心区域焊接一颗SOC电源功率模块，右侧为降压输出小板。

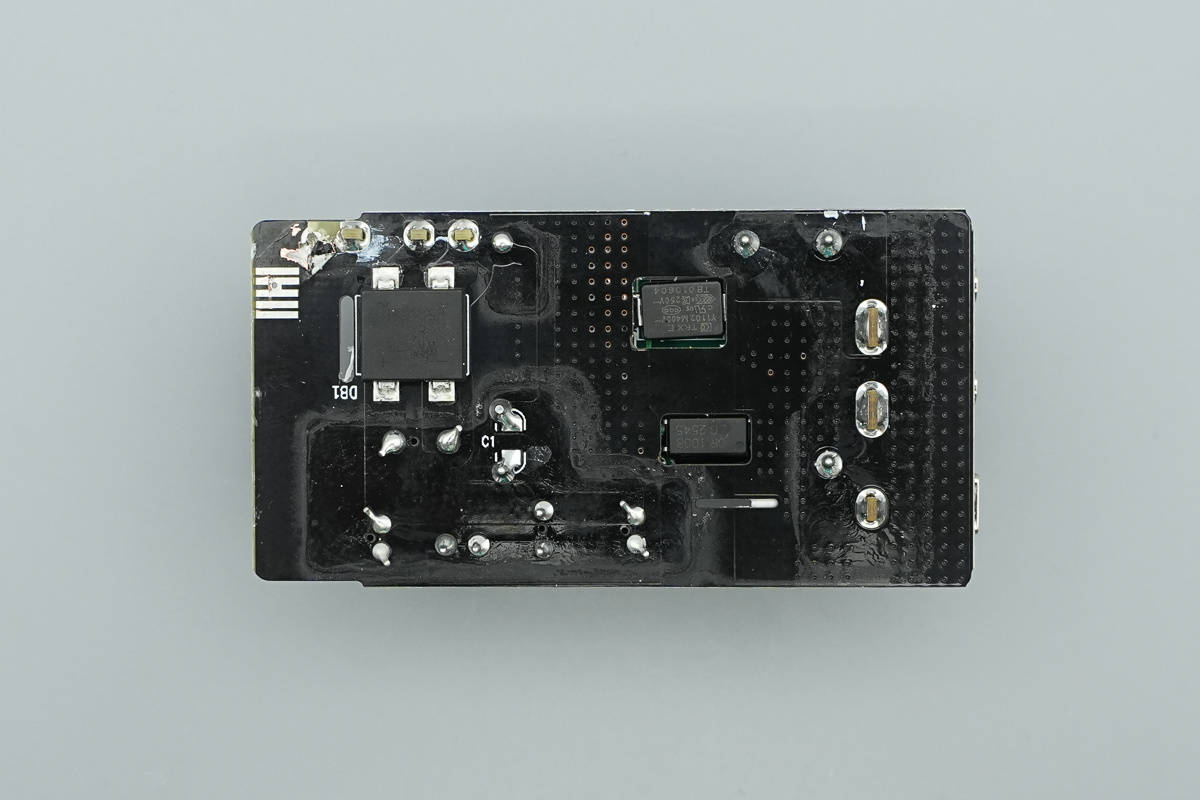

由于采用了SOC电源功率模块设计，主板背面只焊接有整流桥，元件十分精简。对应模块光耦、贴片Y电容元件位置镂空，降低厚度。

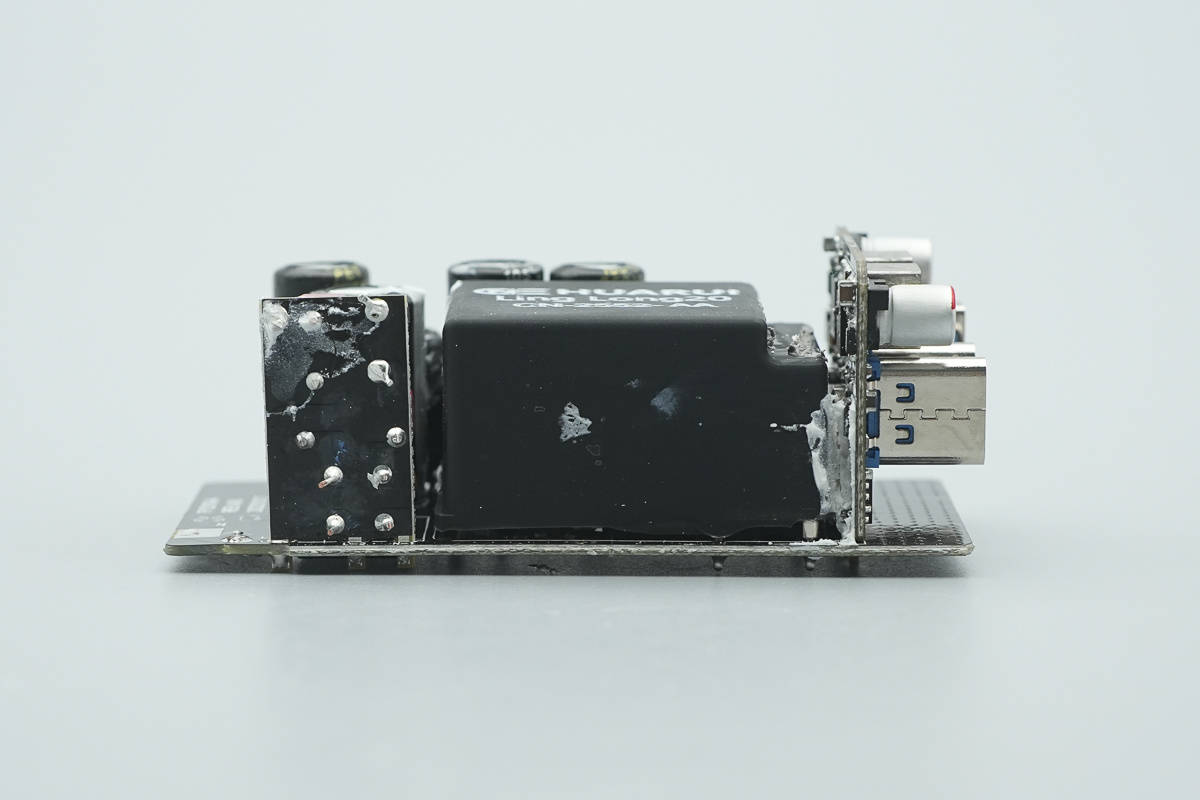

PCBA模块输入端一览，右侧垂直焊接输入小板，主板左侧焊接两颗高压滤波电解电容。

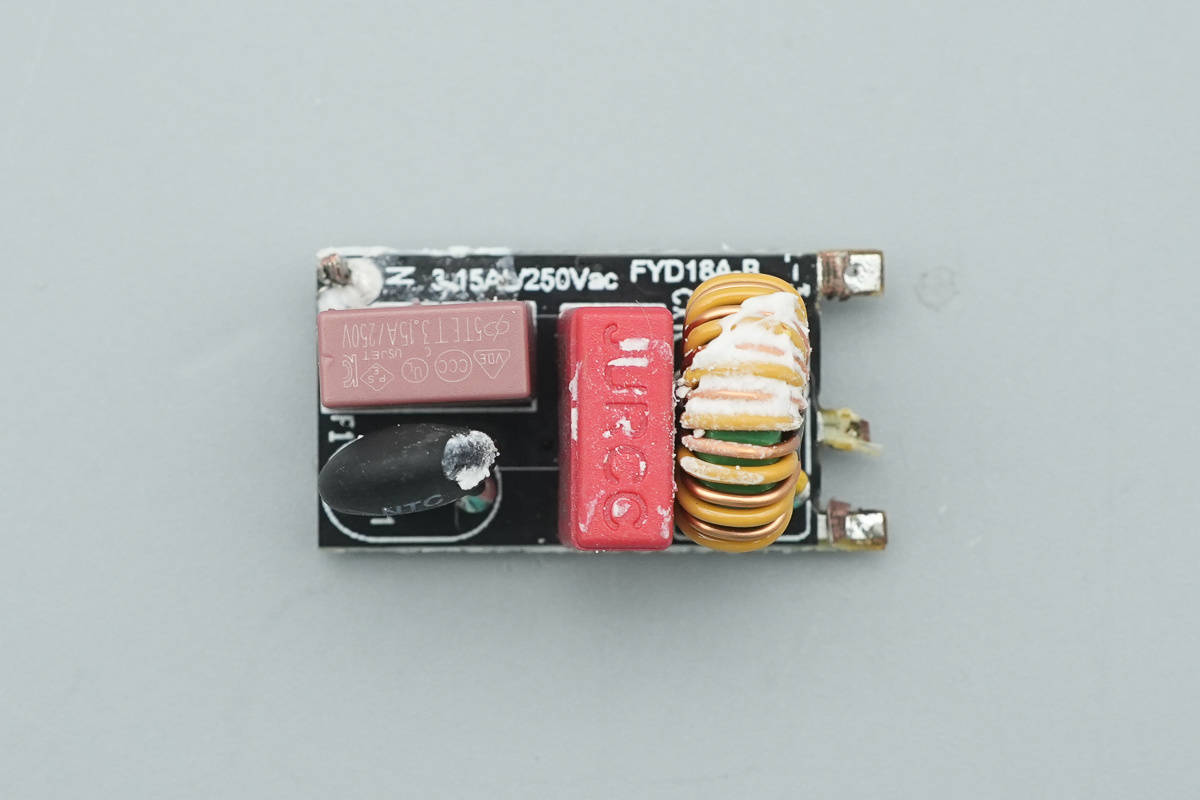

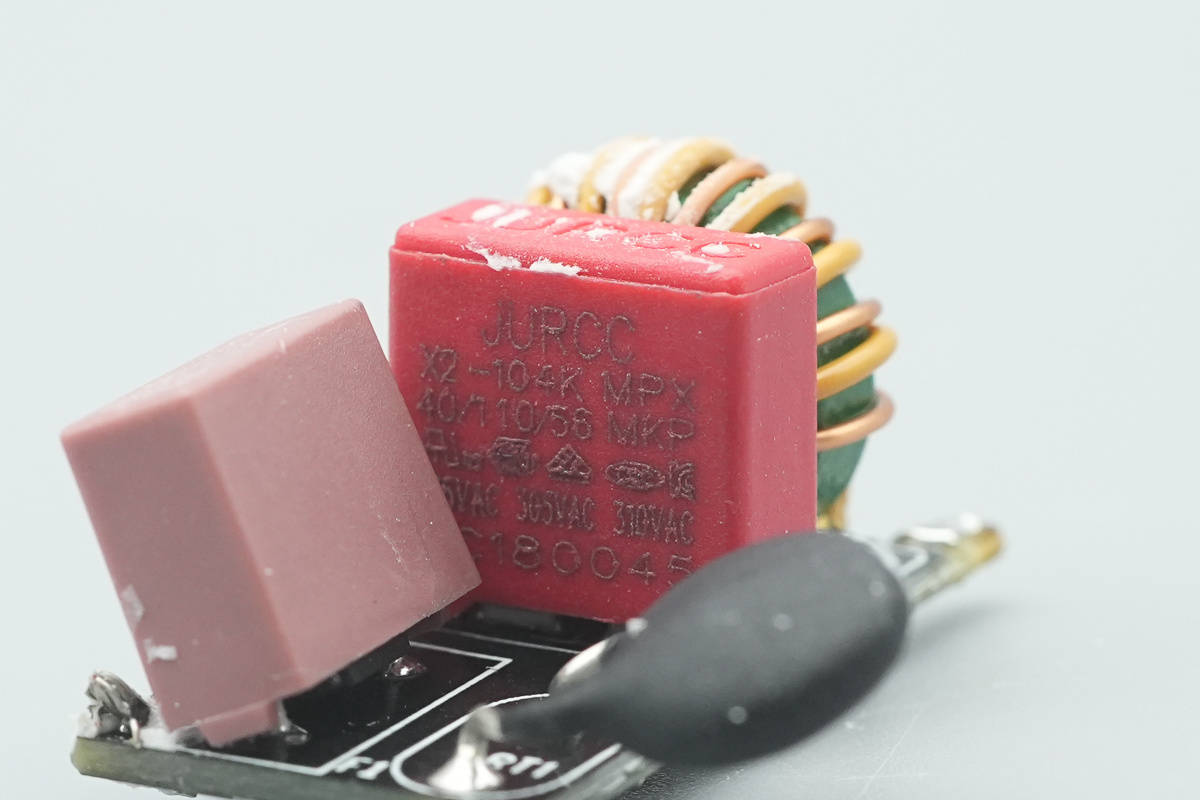

将小板拆下，正面焊接保险丝、NTC热敏电阻、安规X2电容以及共模电感。
小板背面无器件。

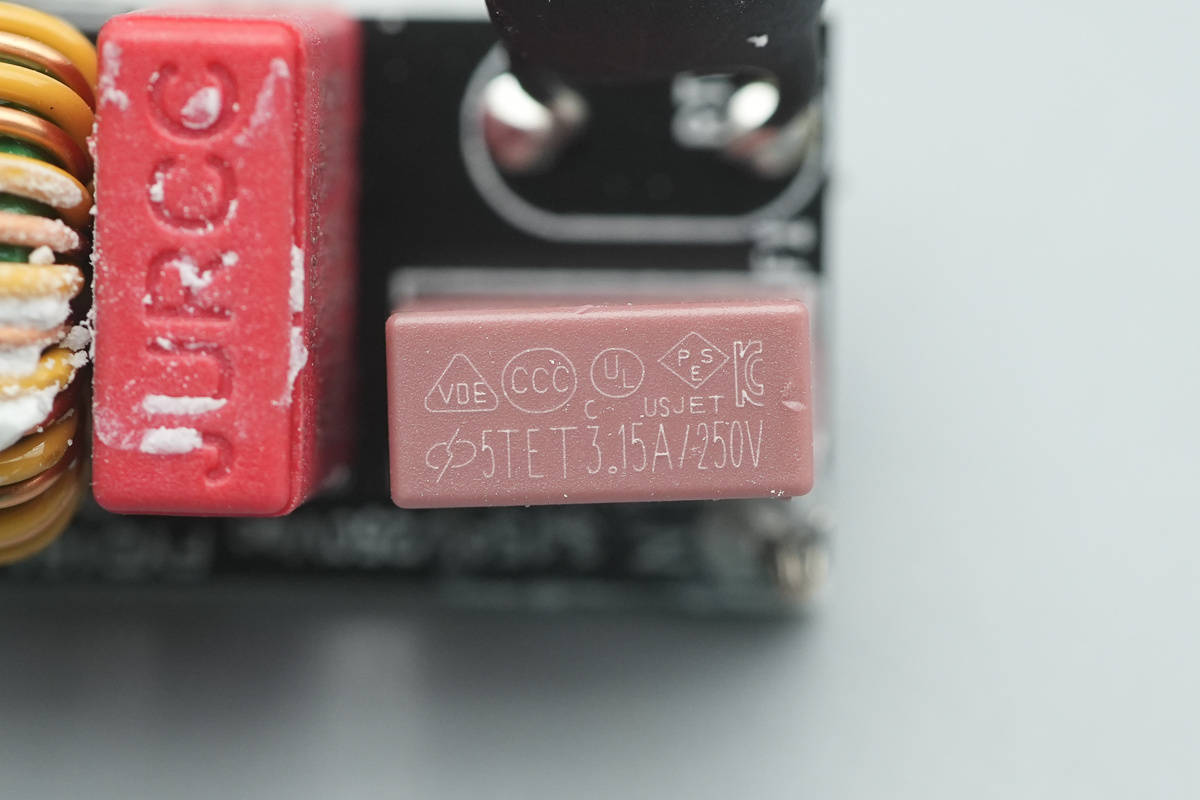

延时保险丝规格为3.15A 250V。
NTC热敏电阻特写，用于抑制充电器上电的浪涌电流。
安规X2电容来自JURCC捷威，规格为0.1μF。

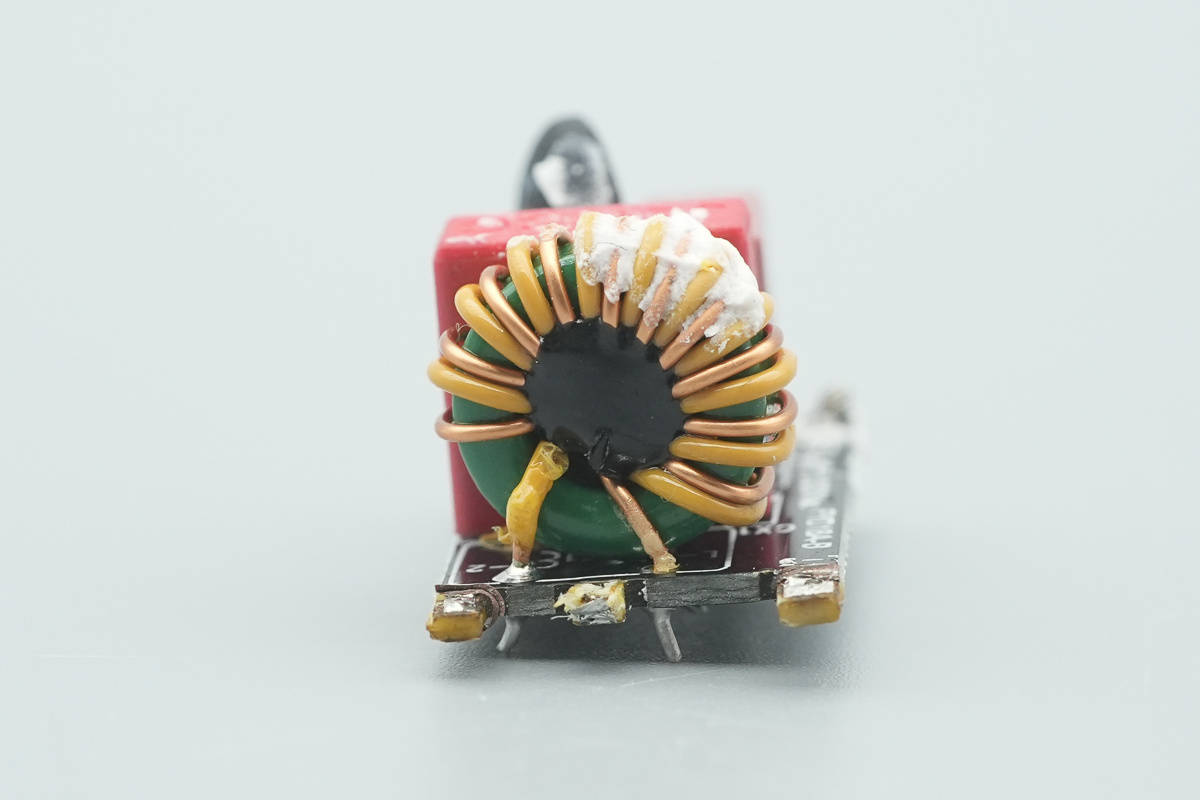

共模电感用于滤除EMI干扰，采用漆包线和绝缘线绕制。

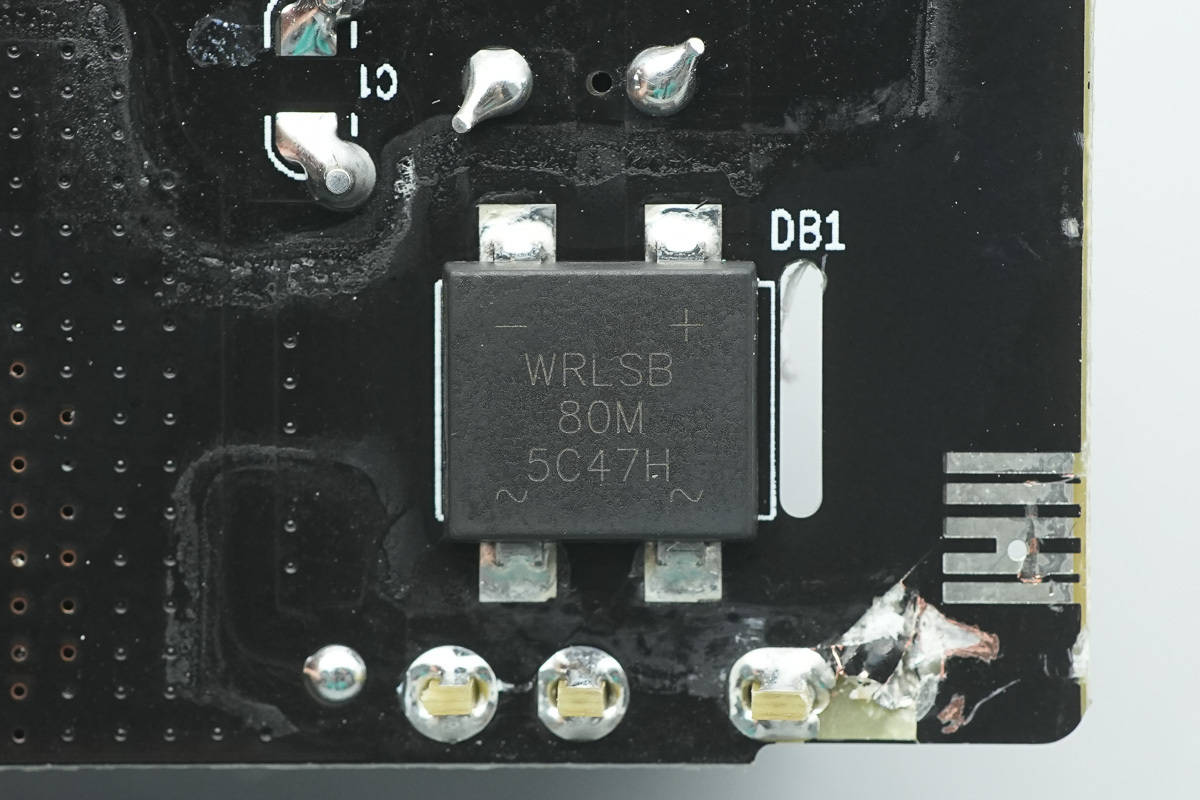

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

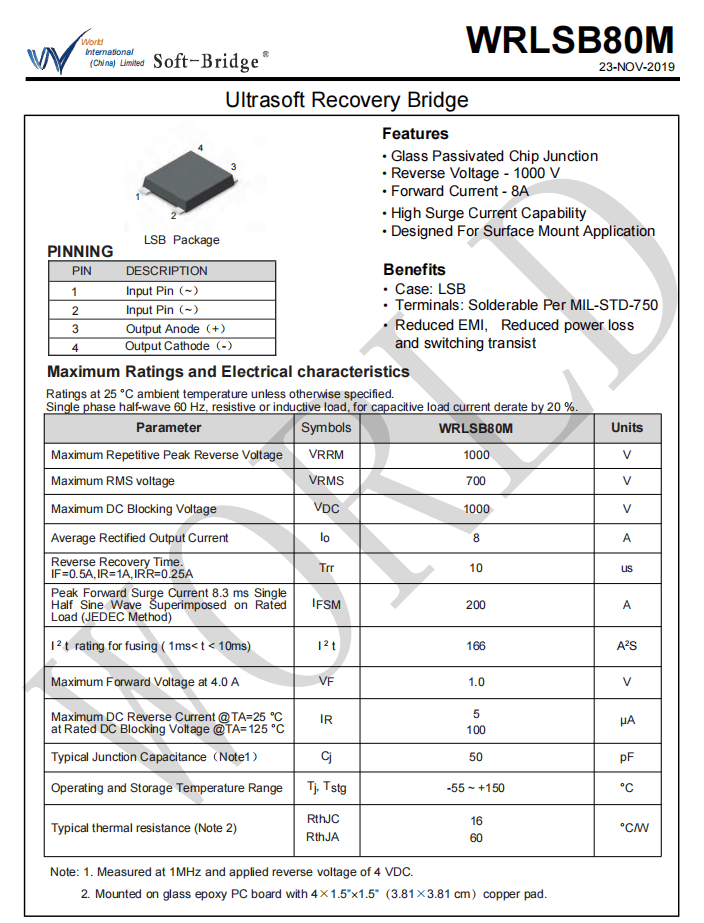

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德WRLSB80M此前还被正浩 RAPID Pro 67W 三合一移动电源、摩米士65W拉拉线氮化镓充电器、联想拯救者245W氮化镓电源适配器、大疆Mavic 4 Pro原装240W氮化镓桌面充电器、绿联160W 3C1A四口氮化镓快充充电器等产品采用，芯片质量获客户一致认可。

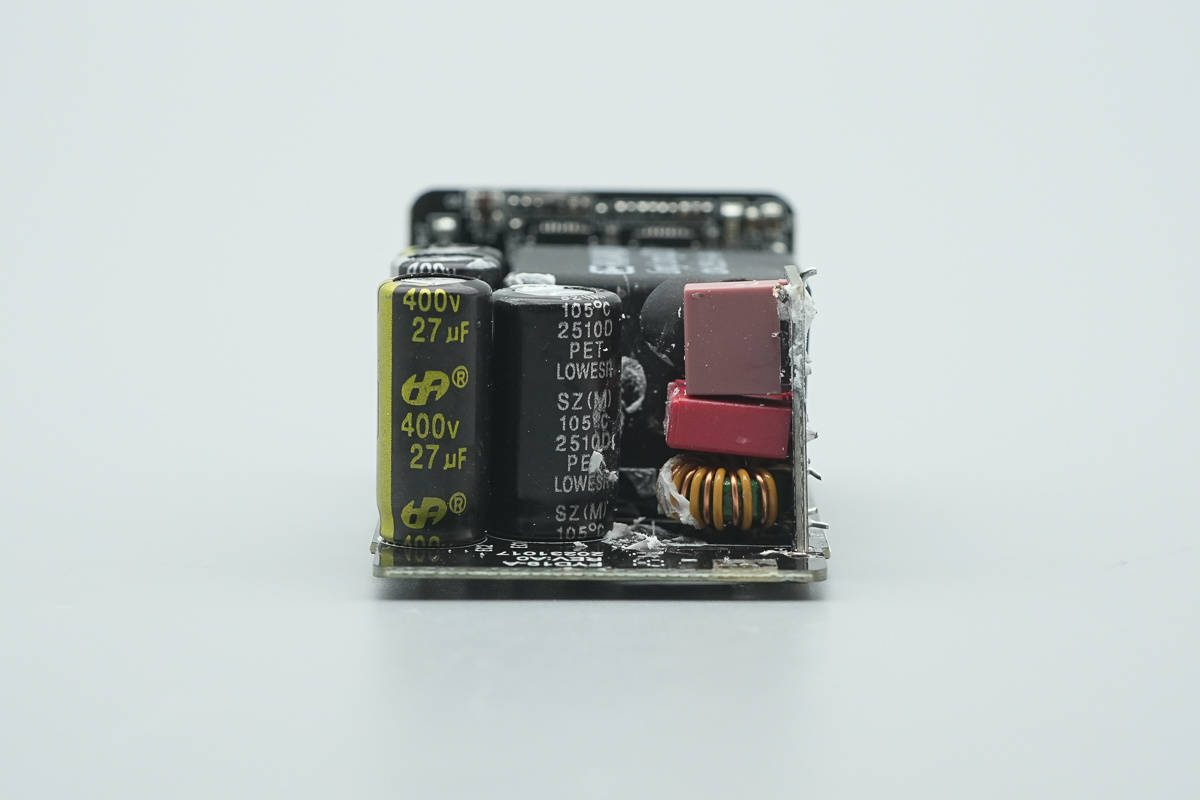

模块侧面焊接高压滤波电解电容、差模电感和贴片Y电容。

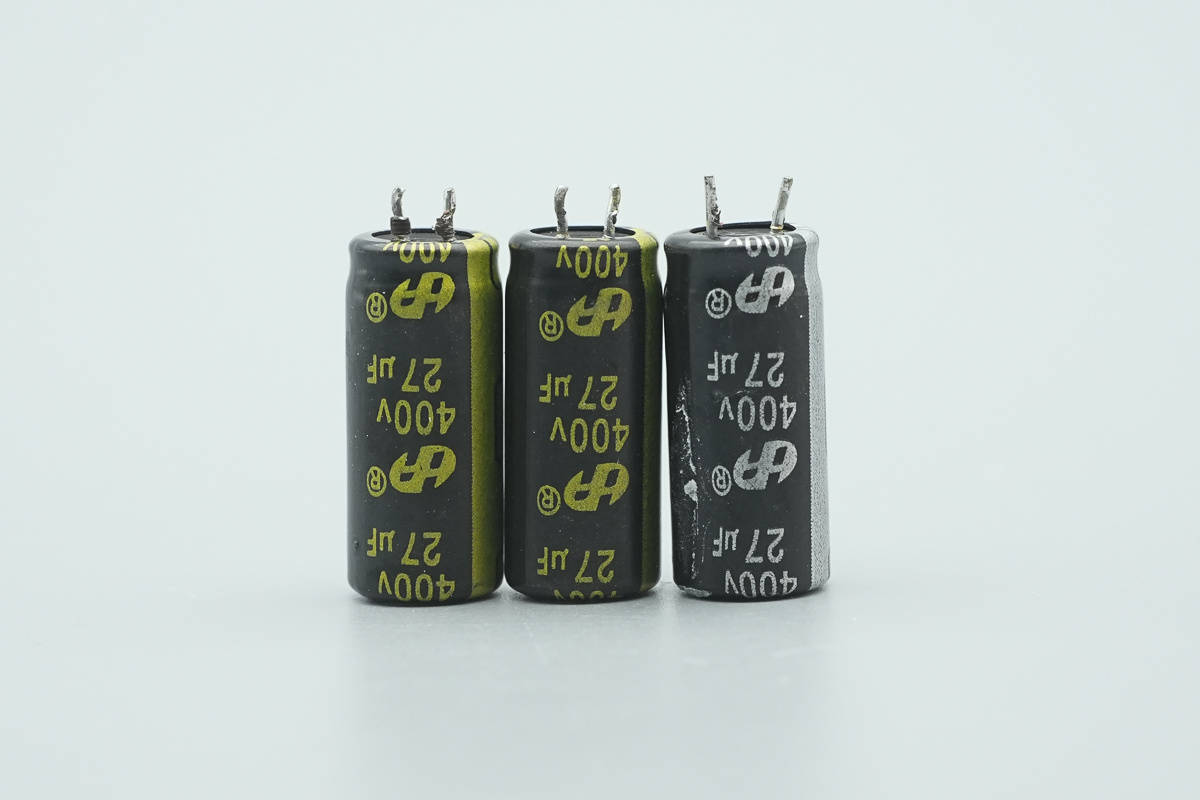

高压滤波电解电容来自HongAn鸿安，三颗规格为400V27μF。
一颗规格为400V39μF，总滤波电容容量为120μF。

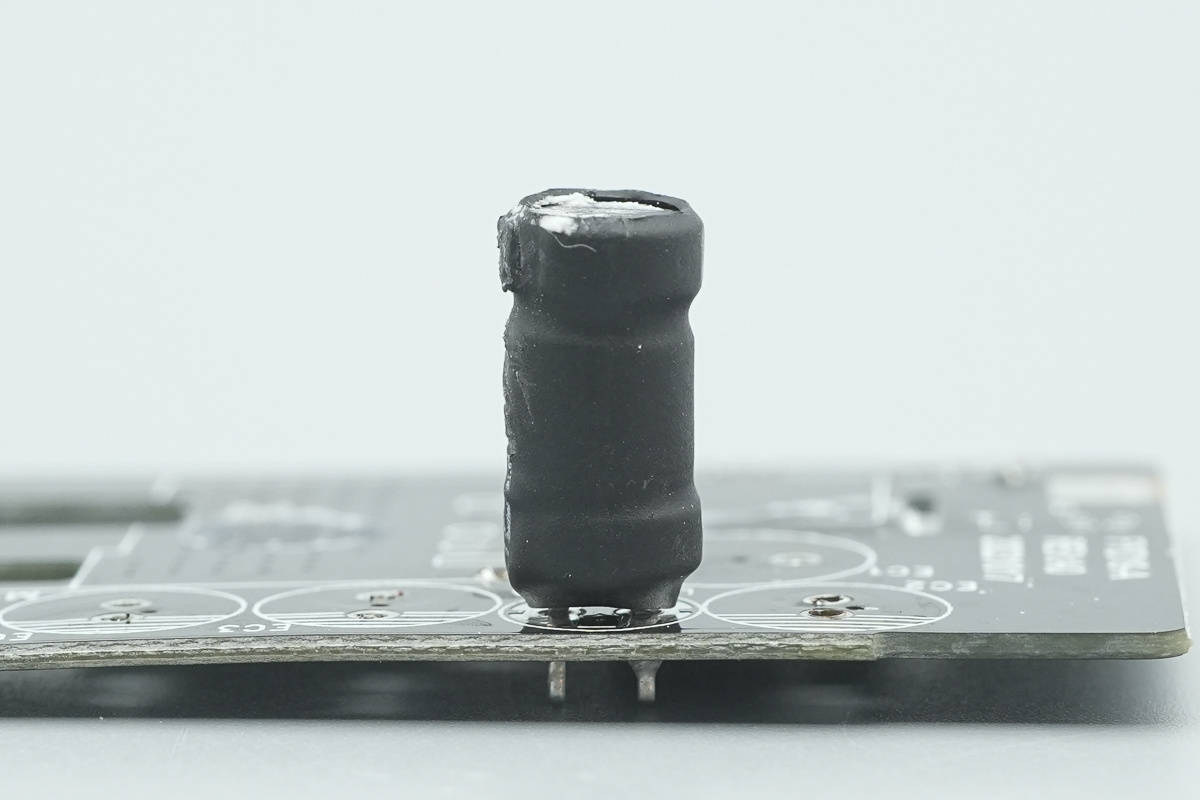

差模电感外套热缩管绝缘。
另一侧中间区域焊接SOC电源功率模块。
将SOC电源功率模块拆下，为玲珑20模块。

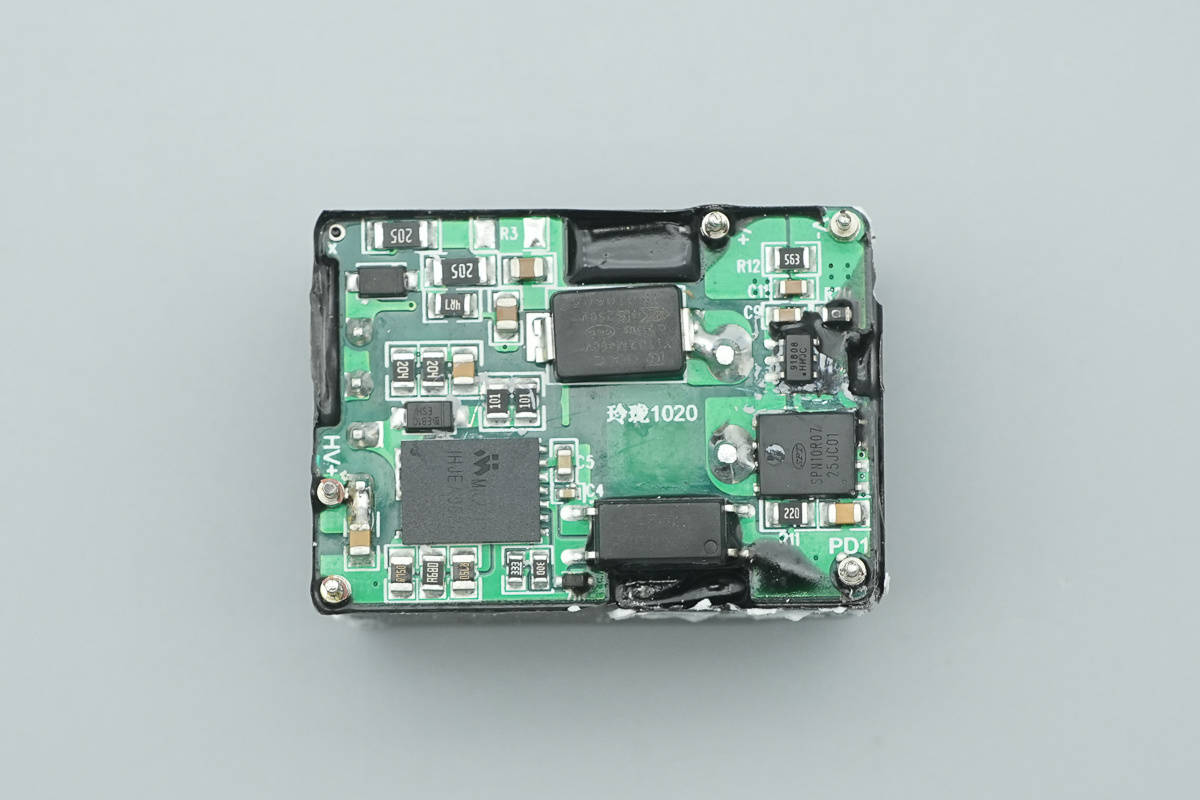

模块底部设有PCB板，设有氮化镓合封芯片、贴片Y电容、反馈光耦、同步整流控制器和同步整流管。

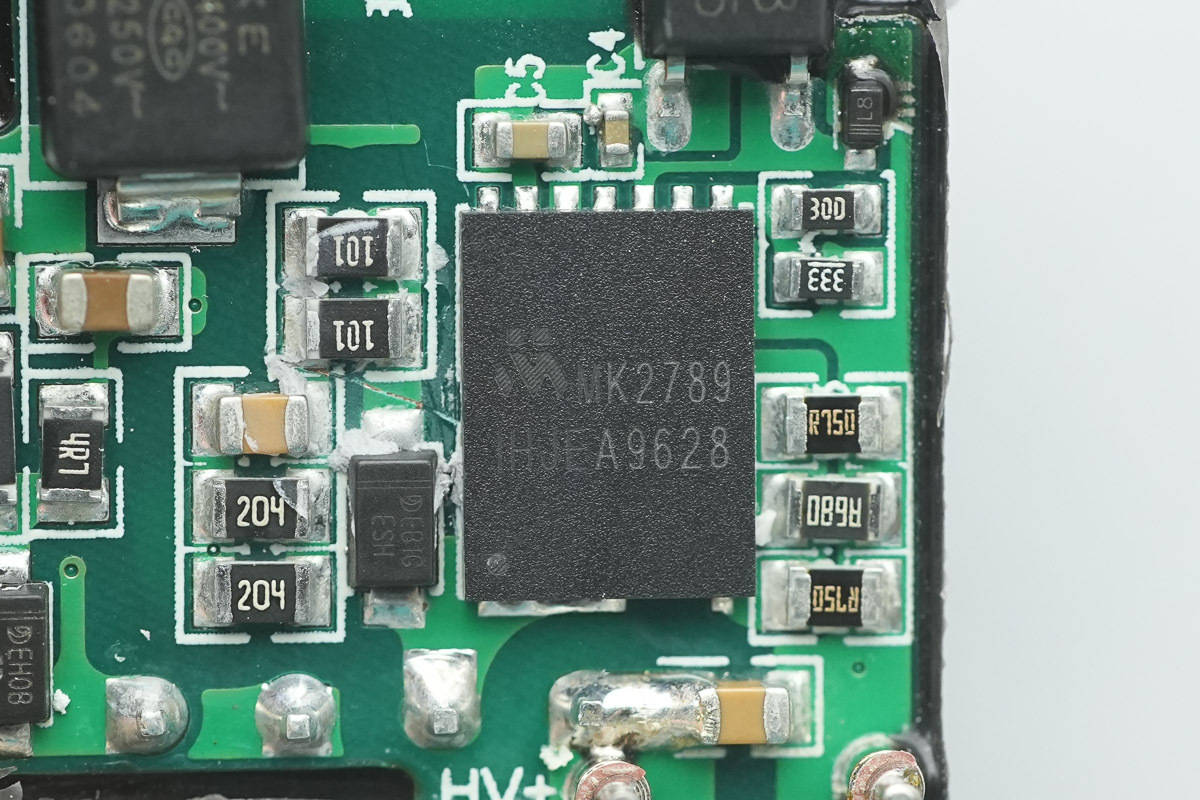

开关电源主控芯片采用茂睿芯MK2789BDG，Vcc耐压高达110V，PPS应用无需稳压电路；专利软驱技术，可有效降低同步整流管电压应力；高频QR控制技术，提高效率的同时，能有效减小变压器尺寸。

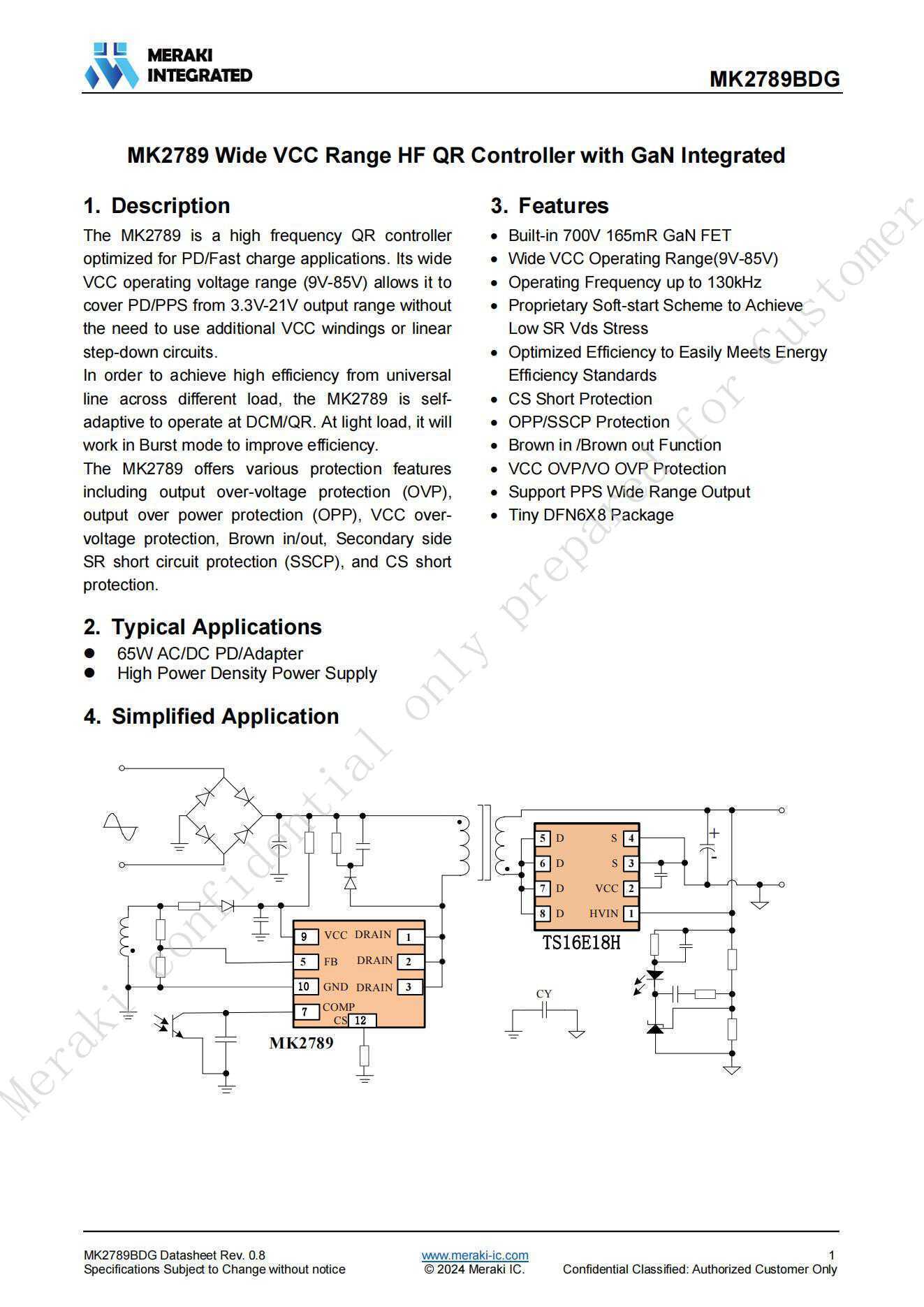

茂睿芯MK2789资料信息。
充电头网拆解了解到，茂睿芯MK2789此前已被万友65W氮化镓充电器等产品采用。

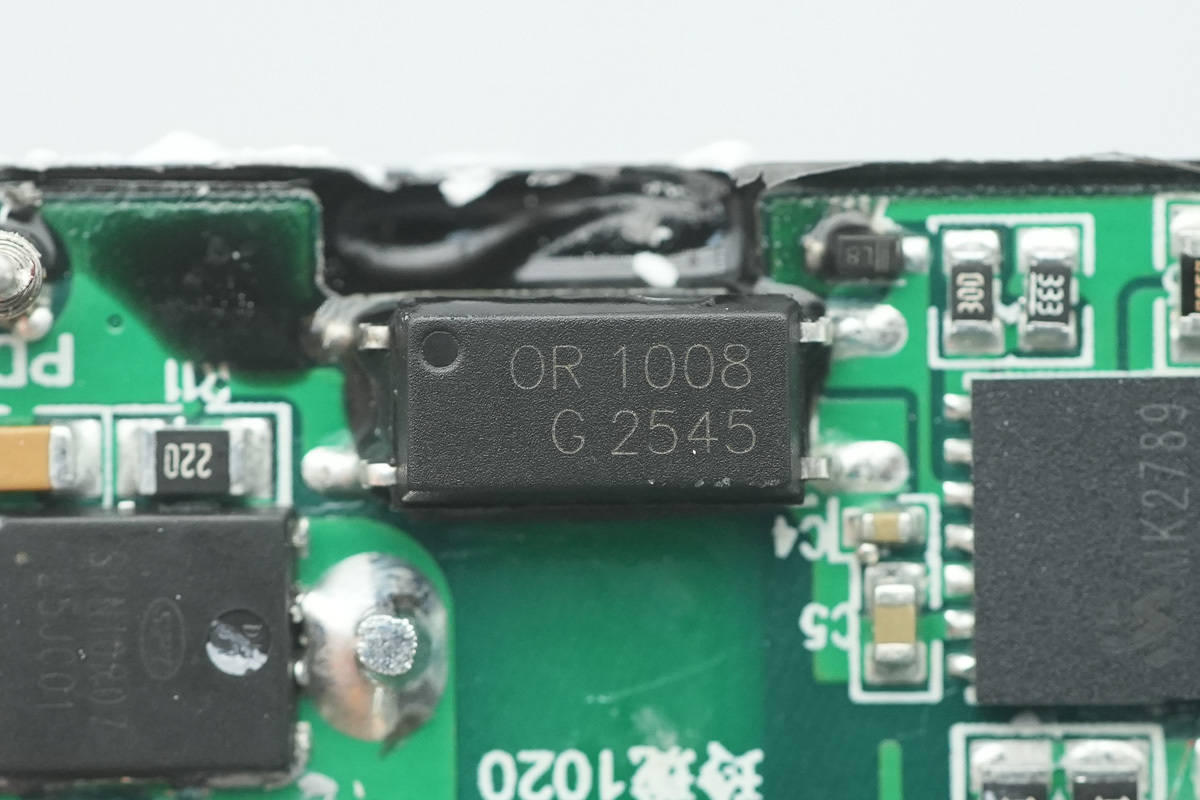

OR 1008光耦特写，用于输出电压反馈。

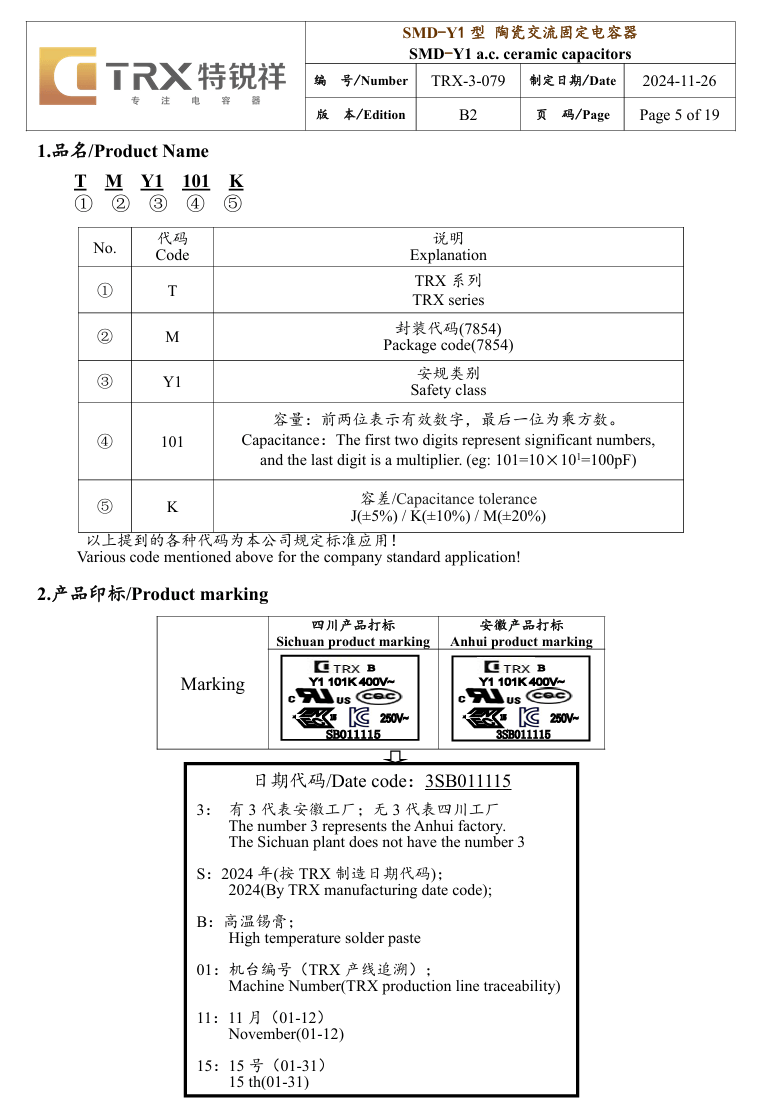

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

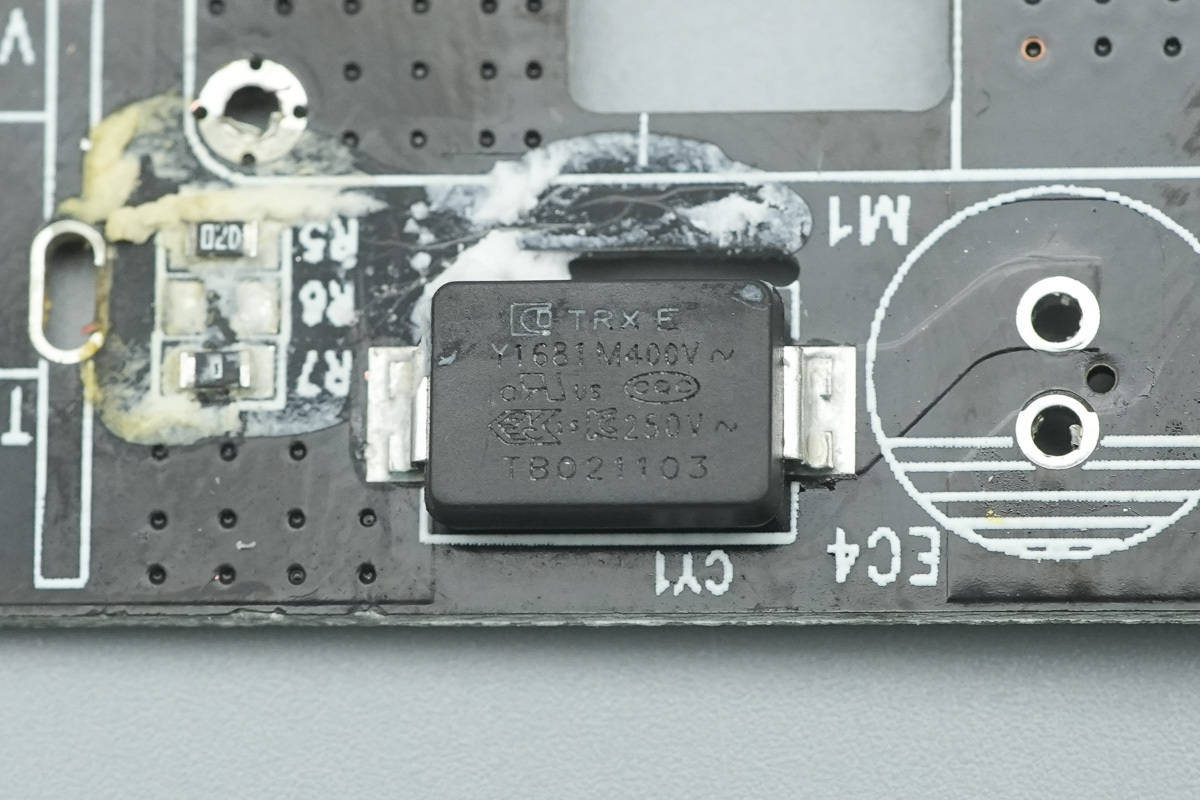

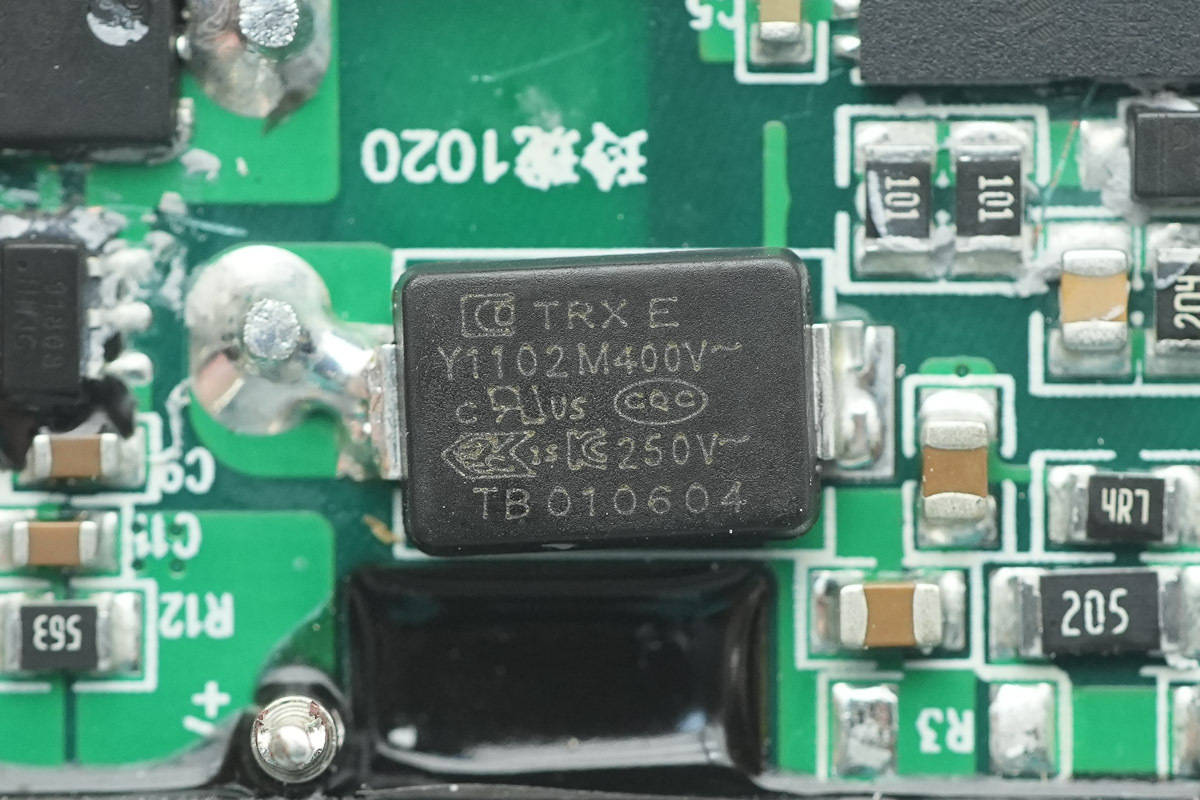

另一颗特锐祥贴片Y电容料号为TMY1681M。

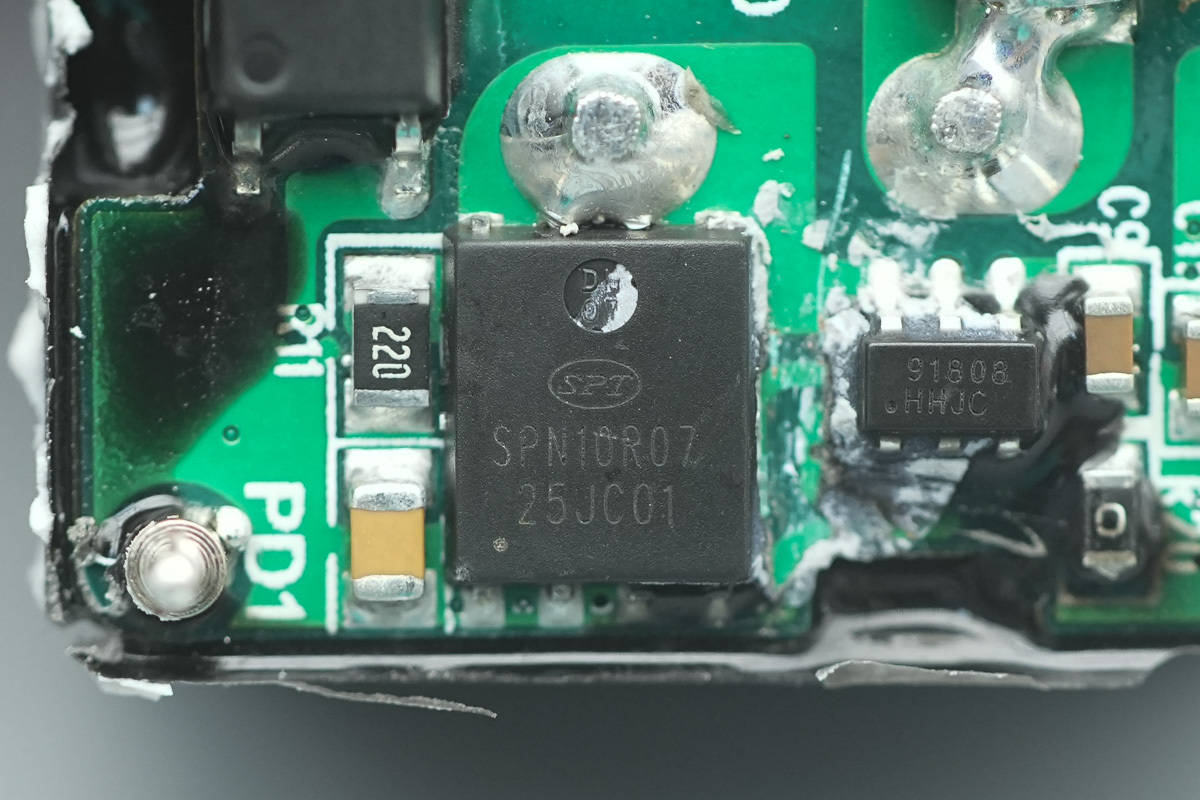

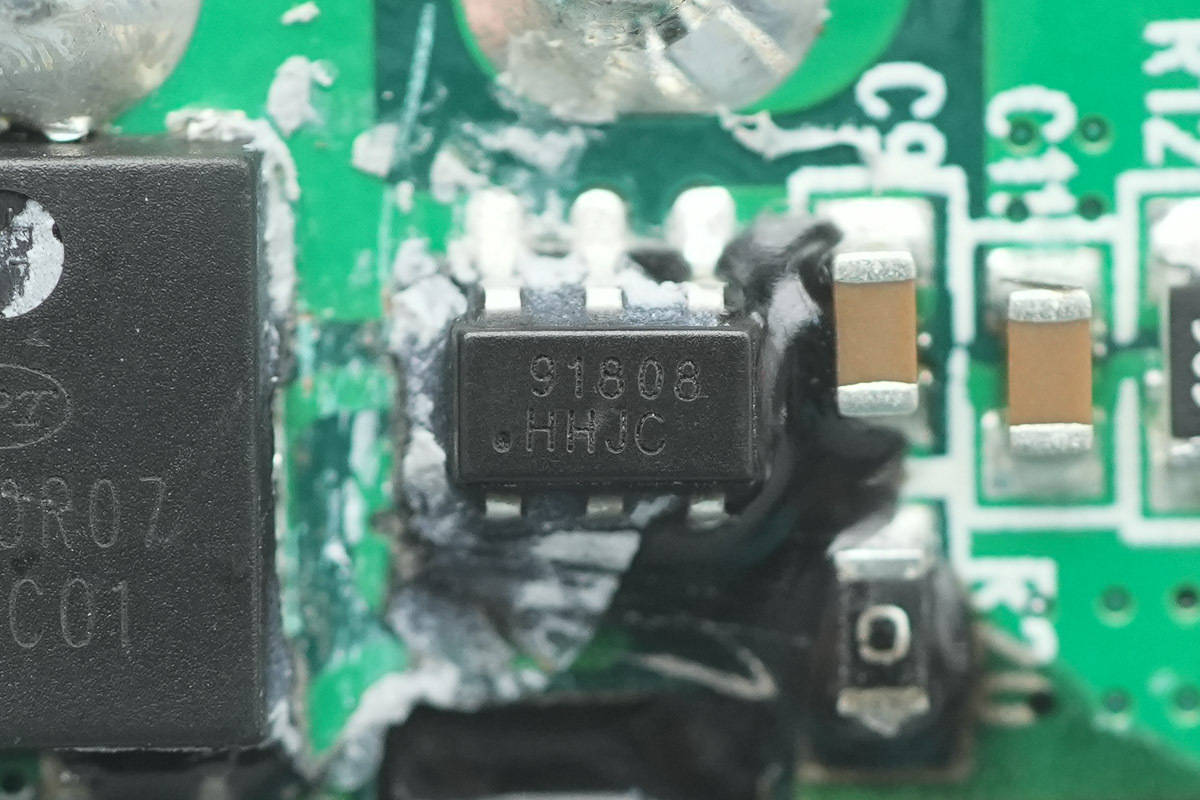

同步整流控制器来自茂睿芯，型号MK91808H，支持CCM、DCM和QR工作模式，芯片使用自主知识产权的自供电技术为VCC供电，可以直接置于正端应用而无需辅助绕组，采用SOT23-6封装。
同步整流管来自硅动力，型号SPN10R07，NMOS管，耐压100V，导阻7mΩ，采用PDFN5*6封装。

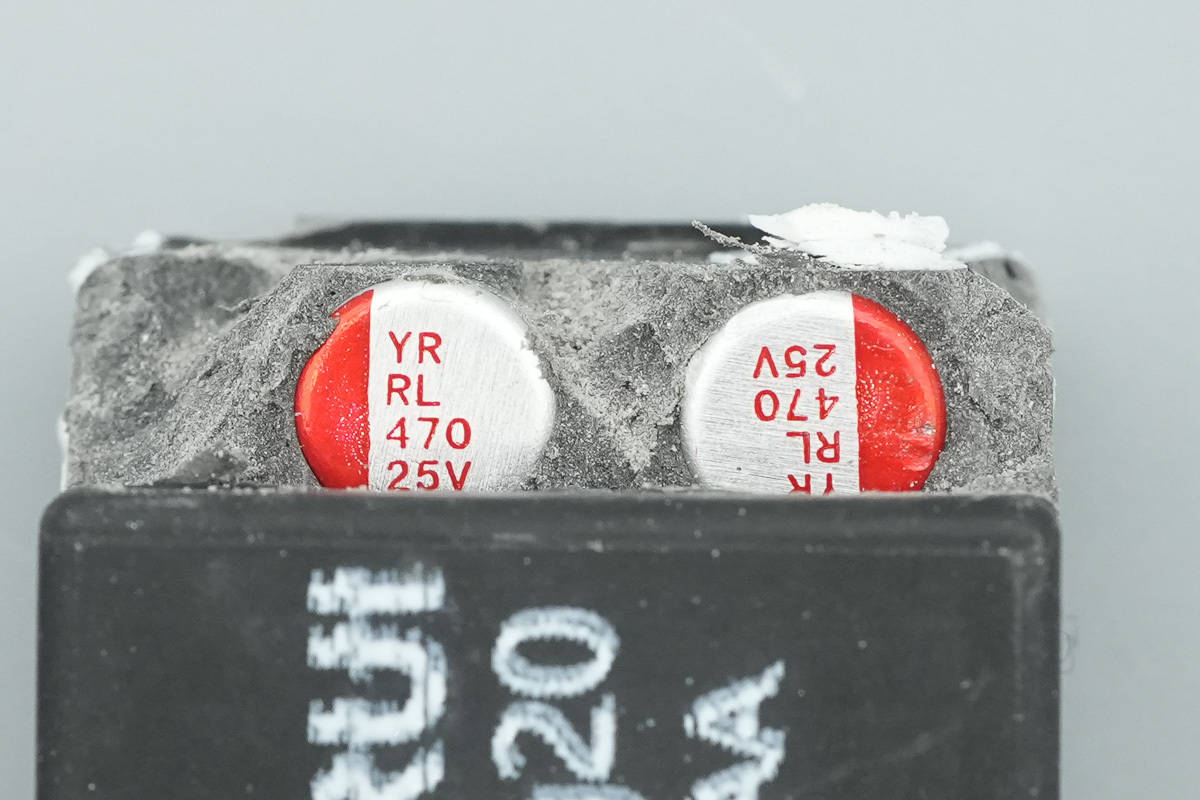

模块正面一侧还设有两颗同步整流输出滤波固态电容，来自瑞隆，规格均为25V470μF。

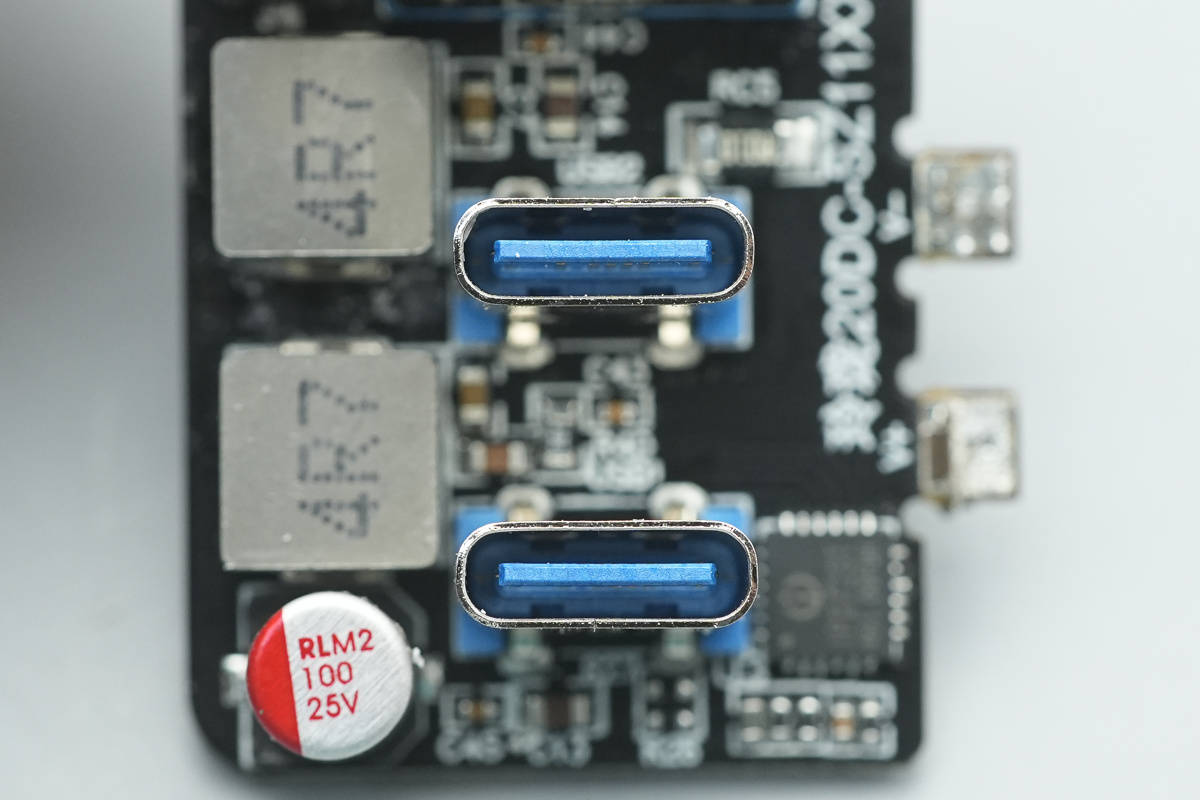

输出端小板正面设有协议芯片、降压电感和输出滤波电容。
将小板拆下，背面焊接两颗同步降压转换器，另一颗协议芯片和三颗VBUS开关管。

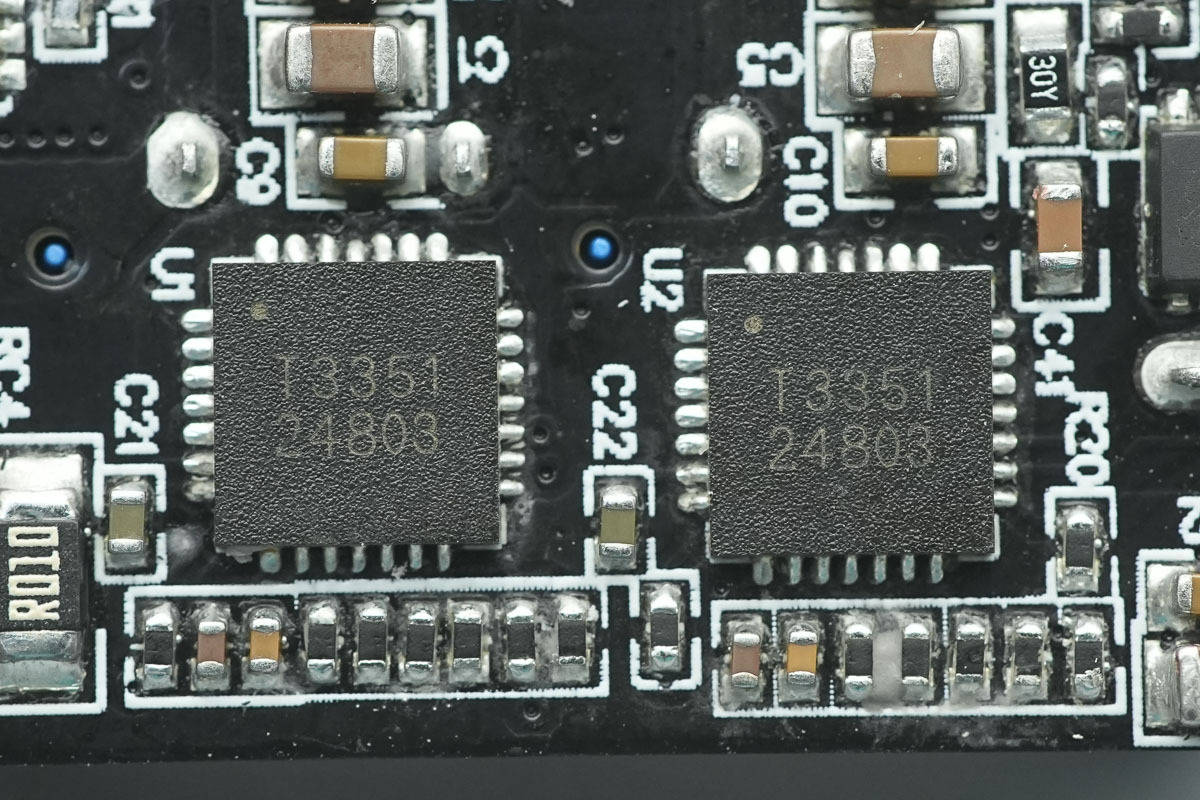

两颗同步降压转换器来自拓尔微电子，型号TMI3351，芯片支持32V输入电压，采用峰值电流控制模式。芯片内部集成超低导阻MOS管，开关频率支持100kHz~1MHz可调，支持99.5%占空比，集成线损补偿功能，并且具备输出过流保护，输出短路保护，输出过压保护以及过热保护功能。

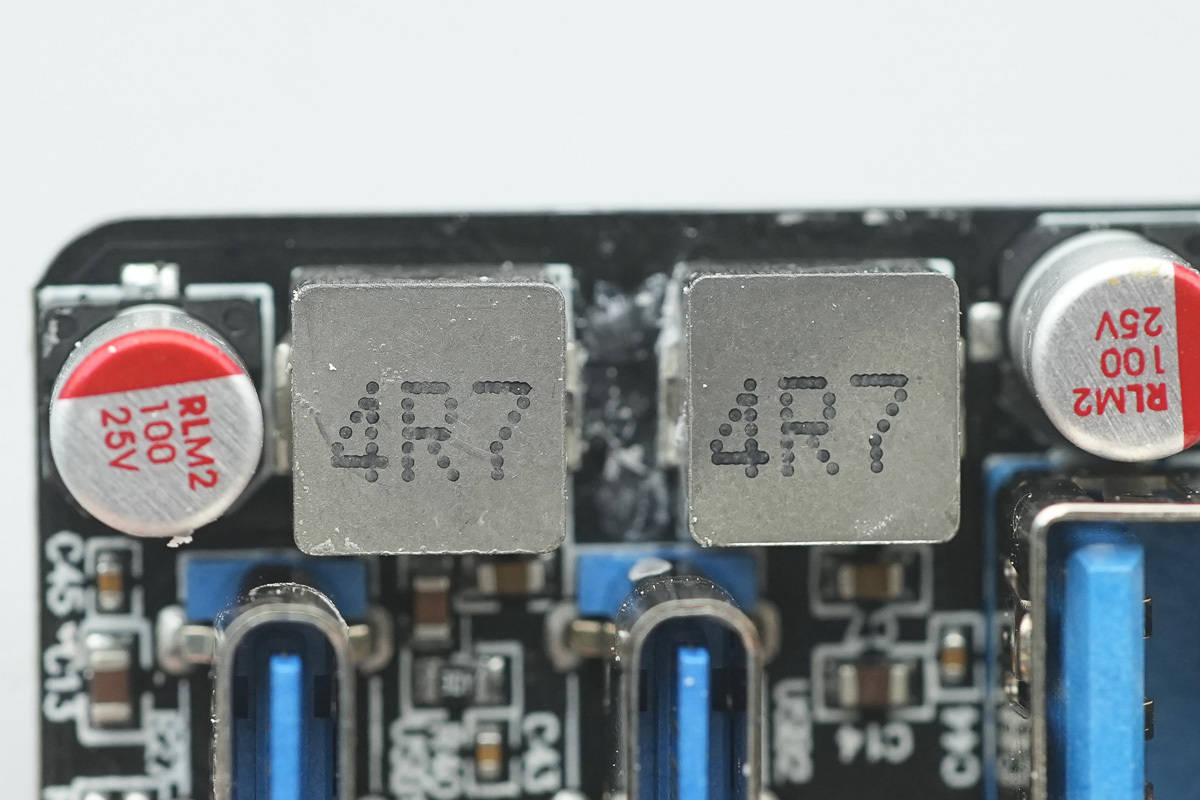

两颗4.7μH合金电感用于两路输出降压。

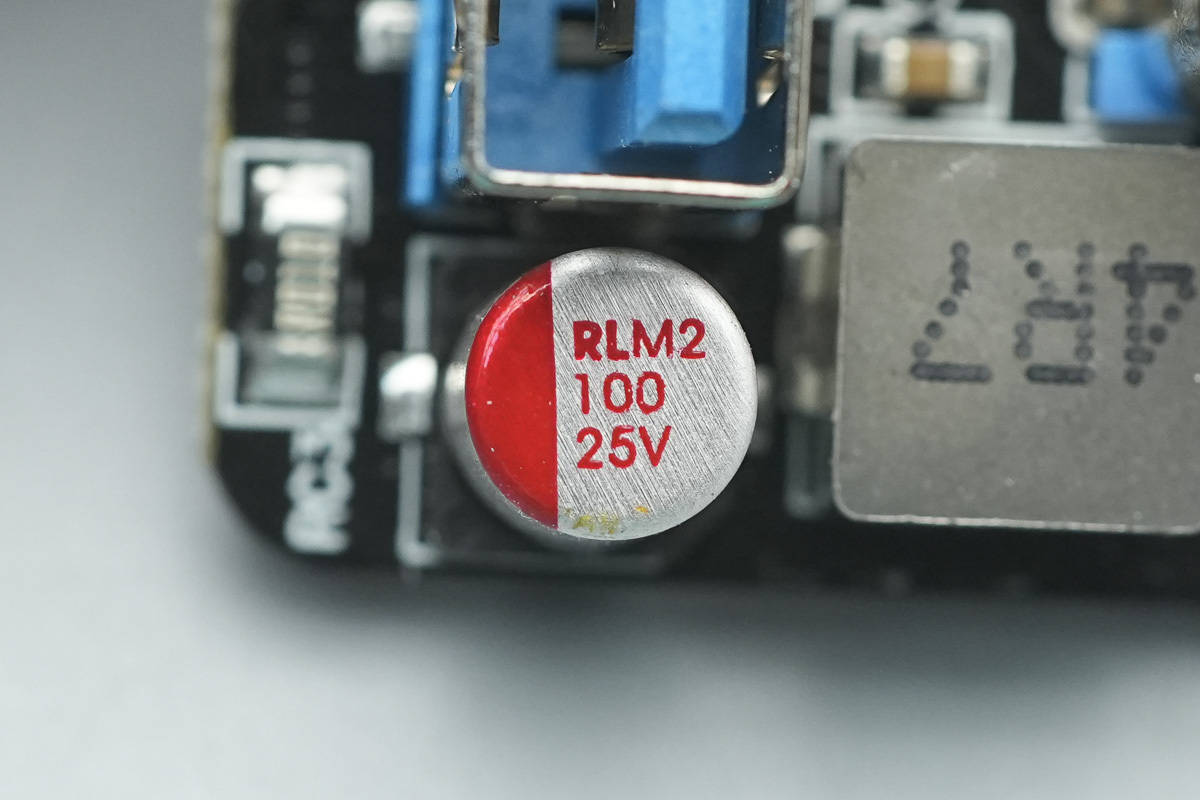

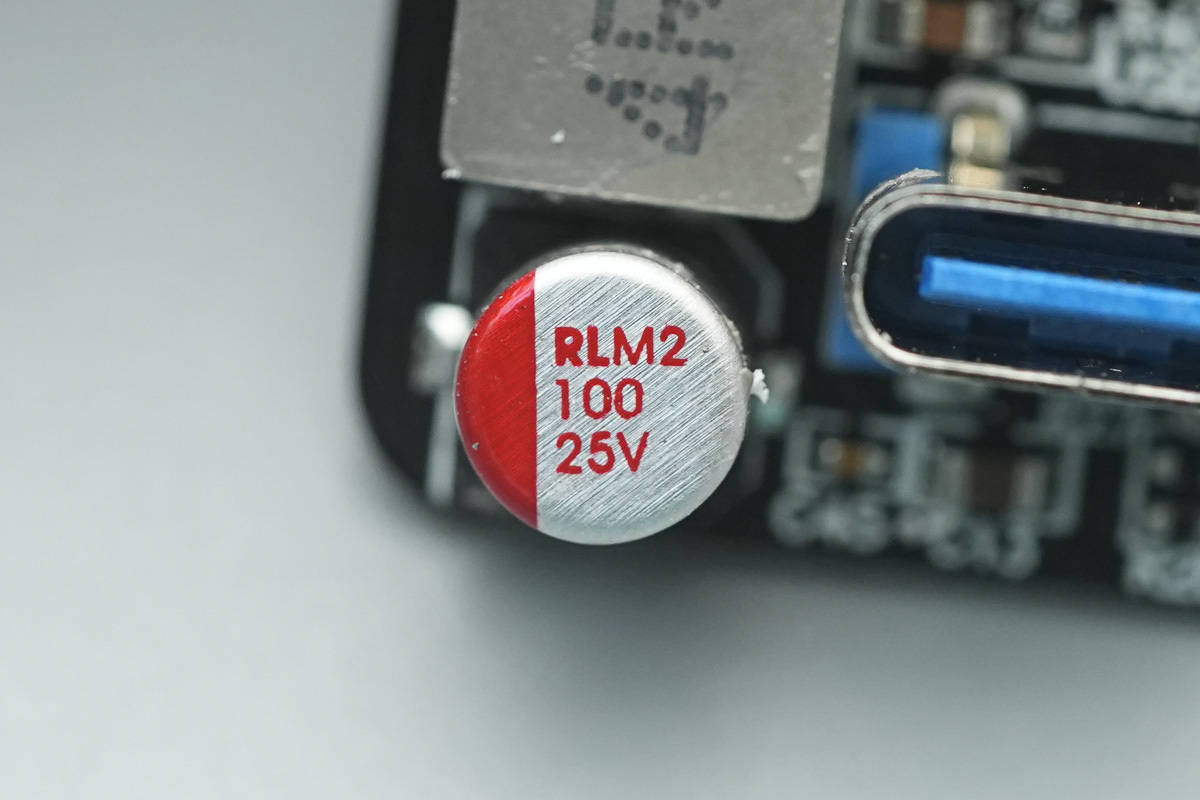

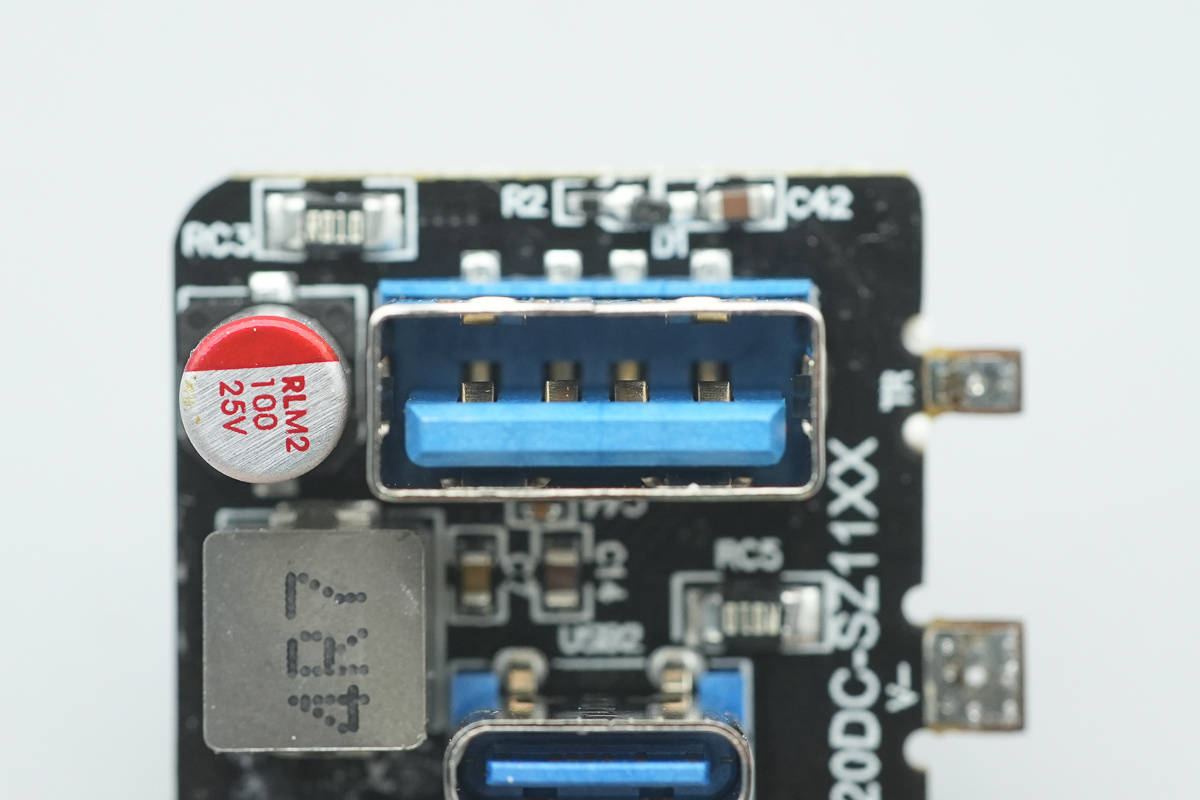

输出滤波电容来自瑞隆，规格为25V100μF。
另一颗滤波电容规格相同。

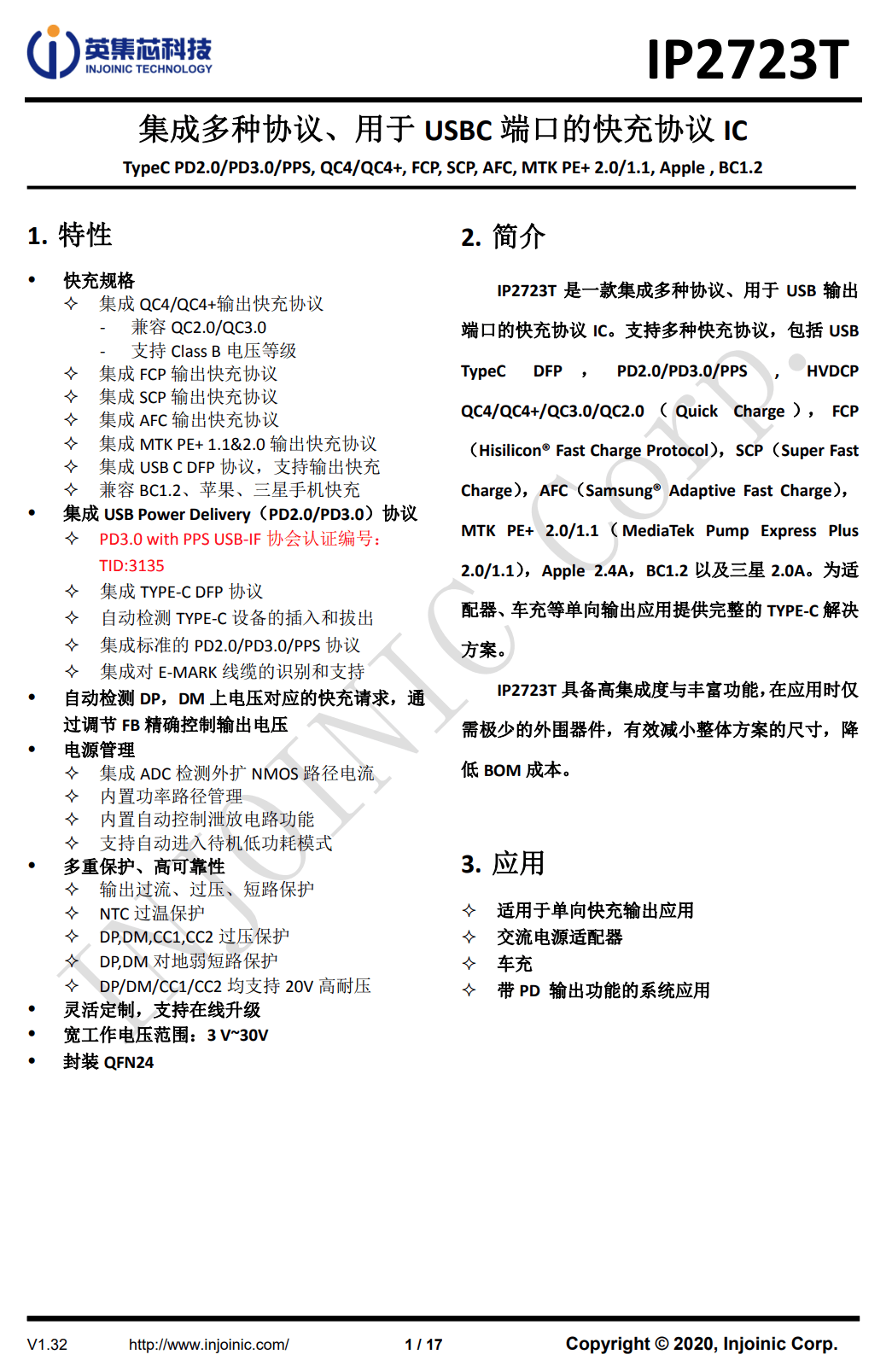

USB-C1口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。
IP2723T支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

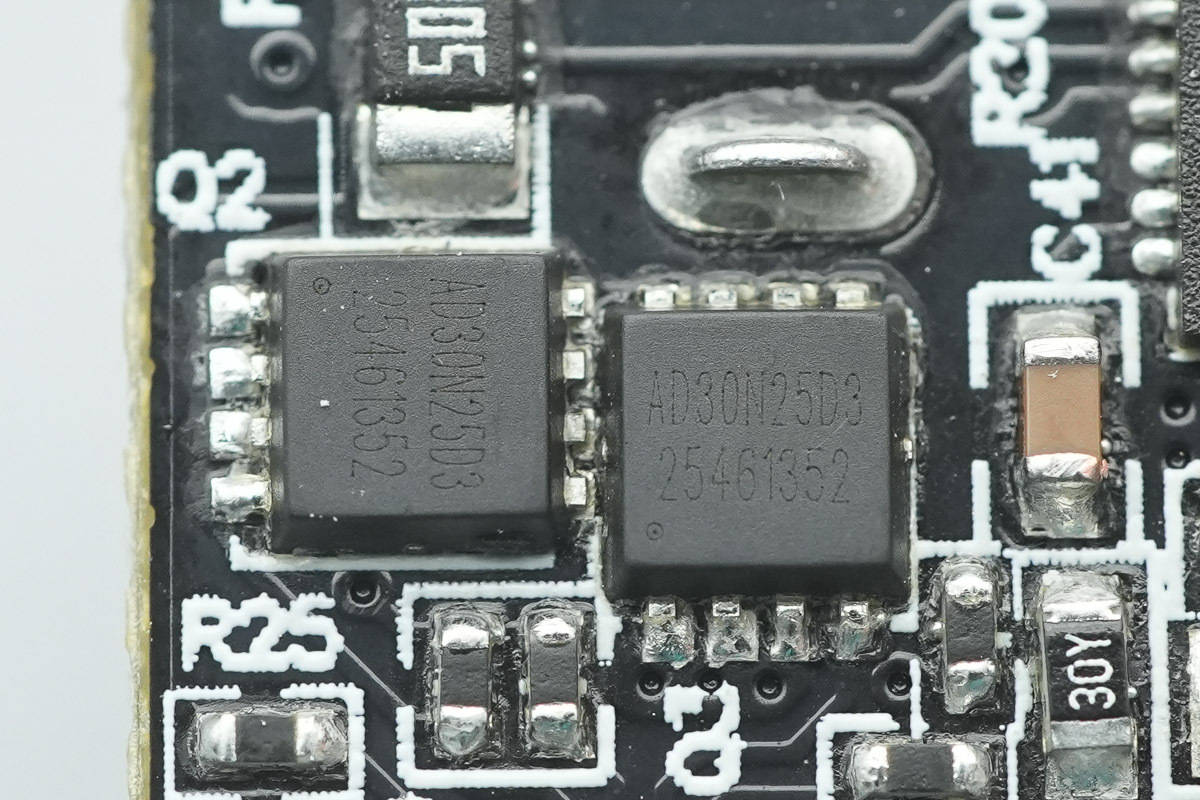

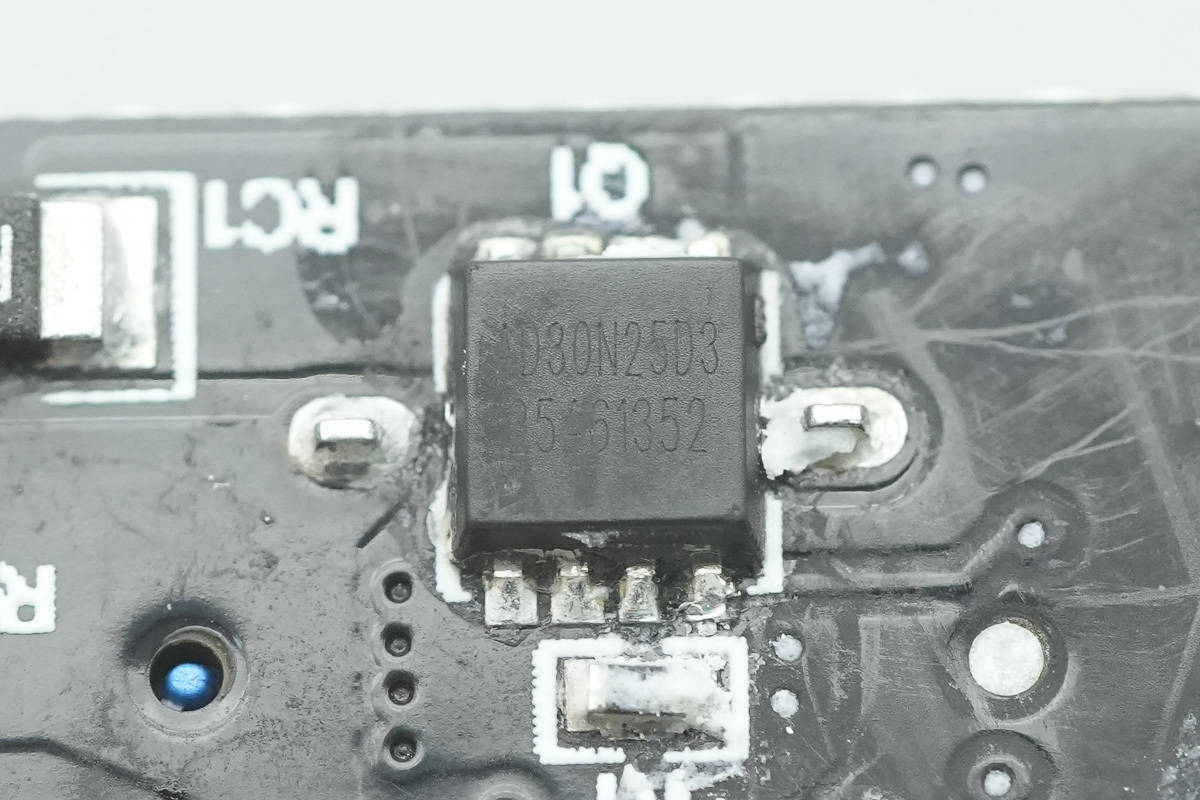

VBUS开关管来自砹德曼，型号AD30N25D3，NMOS，耐压30V，采用PDFN3333封

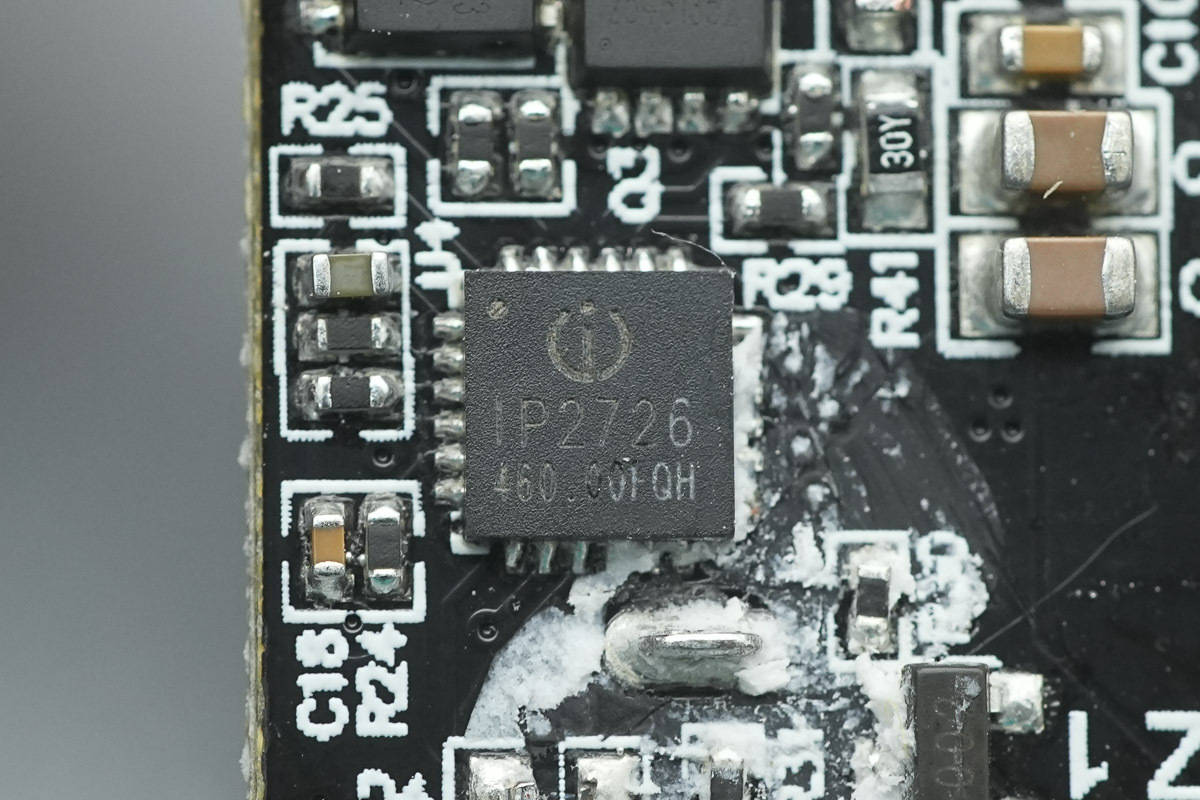

USB-C2和USB-A口协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

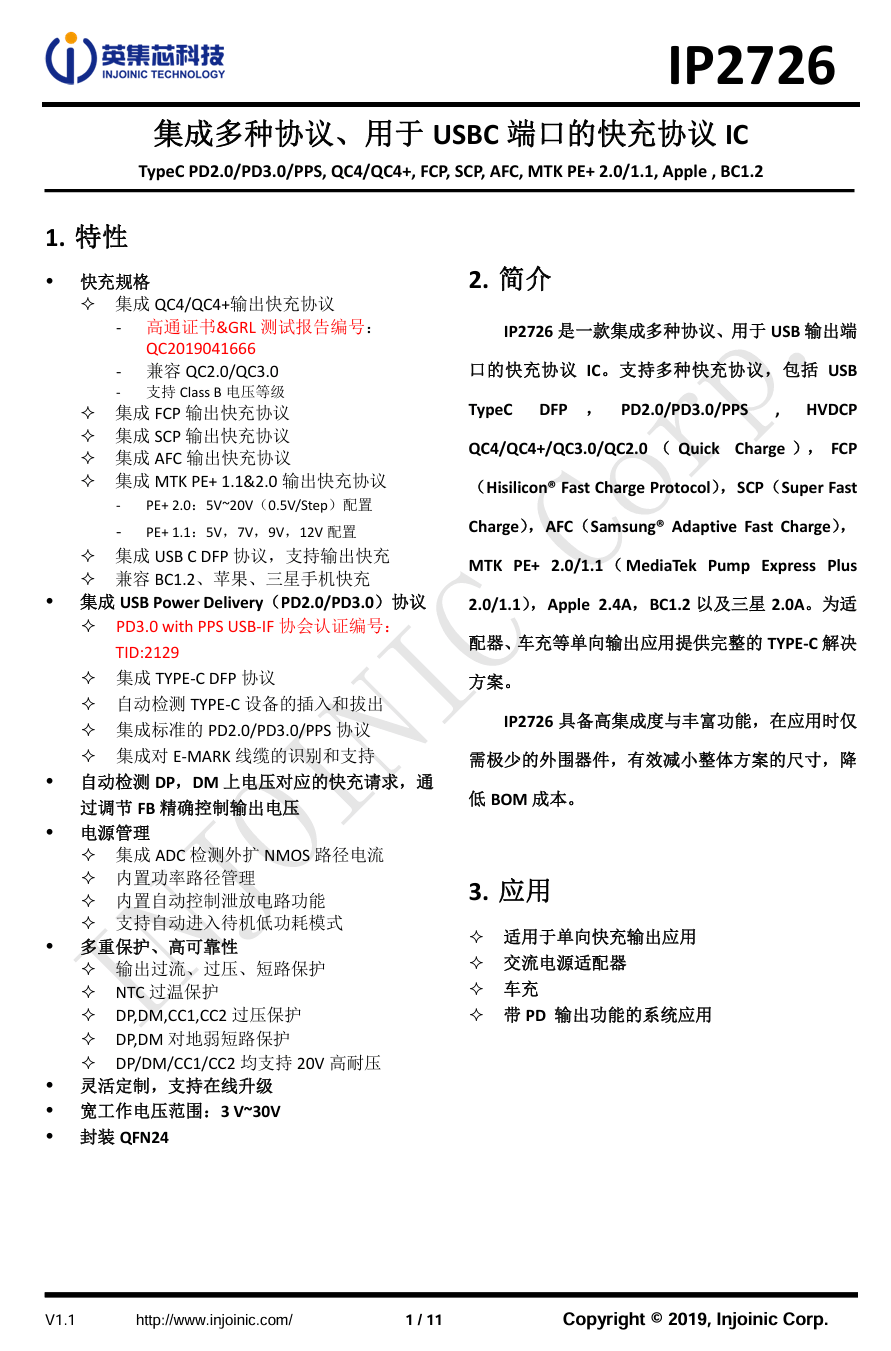

英集芯 IP2726 资料信息。
另外两颗输出VBUS开关管也是使用砹德曼AD30N25D3。
USB-C口母座特写。
USB-A口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

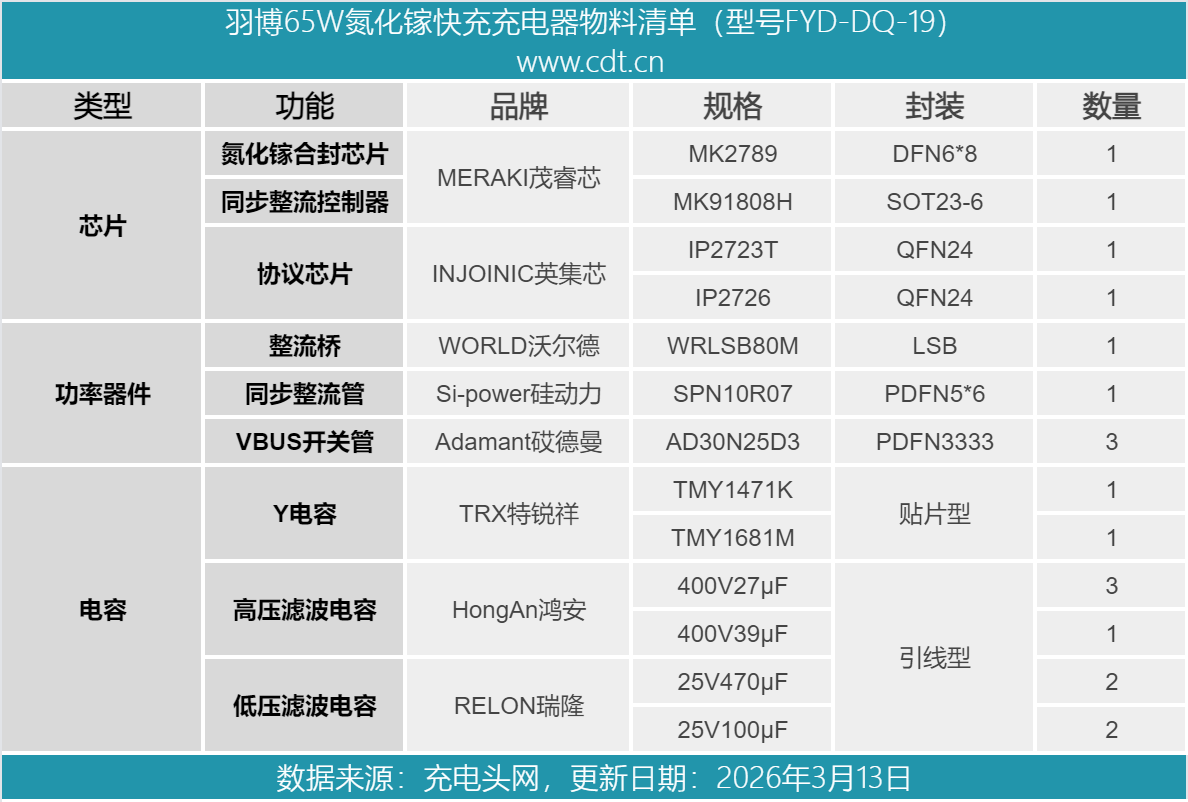

最后附上羽博65W氮化镓充电器的核心器件清单，方便大家查阅。
羽博65W氮化镓充电器在外观上采用经典柱状造型，搭配折叠插脚，整机尺寸小巧便携，净重仅130克，日常通勤或差旅携带都十分方便。
2C1A三口配置兼顾了多设备充电需求，双C口支持65W功率盲插，可满足笔记本电脑、平板、手机等多种设备的快充，同时支持45W+20W智能功率分配，在多口同时使用时依然保持高效输出。
充电头网通过拆解发现，产品基于核心的玲珑20 SOC电源功率模块进行设计，模块采用了茂睿芯MK2789+MK91808H高集成合封氮化镓电源方案，集成度高，外围电路精简有效提升了生产效率和产品一致性。
输出端使用两颗拓尔微TMI3351同步降压转换器，配合英集芯IP2723T、IP2726协议芯片，实现对三个接口的独立快充识别与功率分配。
整体来看，尽管这款充电器售价低至30-35元区间，但羽博并未在核心用料上妥协。内部采用模块化氮化镓方案，搭配成熟的降压与协议芯片组合，做工规整，散热设计到位，充分体现了“高性价比不低质”的产品理念。这也正是其能够在拼多多百亿补贴频道累计销量突破5万台、多次蝉联热销榜的原因所在。
