晶体管输出光耦驱动MOS管适用低频场景！

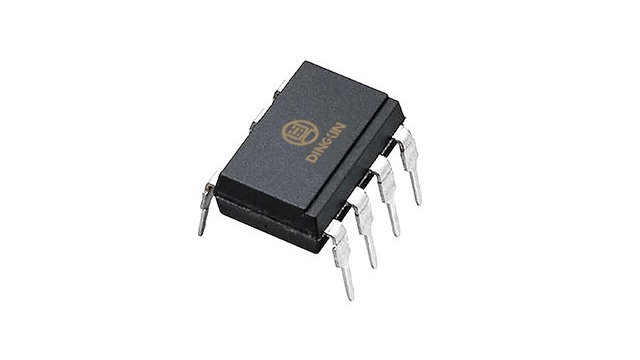

在中小功率低频电路设计中，晶体管输出光耦搭配MOS管的驱动架构，是多年来沿用的的成熟方案。这类光耦内部由红外发光二极管与光敏三极管组成，依靠光电转换实现电气隔离，能有效分隔低压控制回路与高压功率回路，规避因地电位不一致、电压窜扰引发的电路故障，隔离耐压普遍能达到2500V以上，满足绝大多数民用与普通工业设备的绝缘要求。
从工作逻辑来看，当主控电路输出控制信号，电流经过限流电阻流入光耦输入端，发光二极管点亮，输出侧的光敏三极管受光触发进入导通状态。根据电路拓扑设计，三极管导通后会改变MOS管栅极电位，以此实现开关管的通断控制。一旦控制信号断开，发光二极管熄灭，光敏三极管随即截止，MOS管恢复原有工作状态，整套动作逻辑简单稳定，新手调试也不易出错。
受器件本身结构限制，晶体管输出光耦的短板也十分明显。它的输出驱动电流仅有数十毫安，开关响应速度处于微秒级别，并不适合高频PWM工作环境，常规使用频率建议控制在10kHz以内。如果强行提升工作频率，会导致MOS管栅极充放电速度变慢，开关损耗急剧增加，器件温升明显上升，长期运行还会缩短使用寿命。
该方案的应用场景十分广泛，小家电电源板、简易电机调速电路、电池供电开关回路、继电器替代电路都经常采用。在电路设计阶段有不少实操细节需要注意，输入端限流电阻要结合供电电压取值，将发光二极管工作电流控制在5至10mA；输出端必须配置上拉或下拉电阻，保证电平状态稳定；MOS管栅极建议串联小阻值阻尼电阻，抑制开关过程中产生的振荡。
综合来看，晶体管输出光耦驱动MOS管的方案，凭借电路结构简单、物料采购便捷、整体成本低廉等优势，至今仍是成本敏感型低频项目的首选。虽然在速度和驱动能力上存在局限，但只要匹配对应的工况，就能发挥出极高的实用价值，也是硬件设计入门阶段必须掌握的基础电路。
