前言

最近充电头网拿到了知名品牌PHILIPS飞利浦一款36W电源适配器，产品采用传统样式设计，并自带1.5米长DC输出线缆，可为显示器等设备提供最高36W供电。

虽然产品外观平平无奇，但是内核却十分强大，采用了东科半导体先进的合封氮化镓电源方案进行设计，不仅有效提升电源的功率密度缩小整机尺寸，还提升了系统可靠性，并带来更为亮眼的能效表现。下面我们就来详细了解飞利浦这款产品。

飞利浦36W氮化镓电源适配器外观

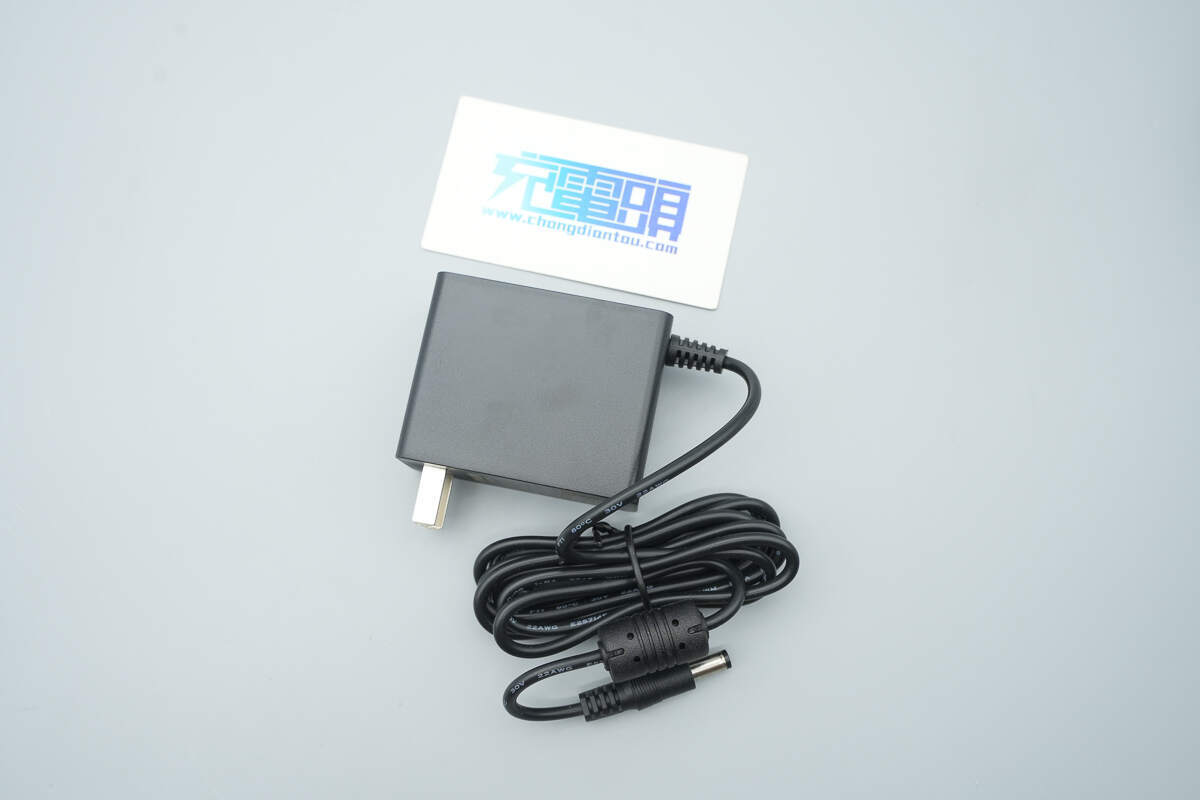

飞利浦36W氮化镓电源适配器采用PC阻燃材质黑色塑料外壳，机身表面磨砂抗指纹，输出端自带DC线缆，整体是十分经典的样式设计。

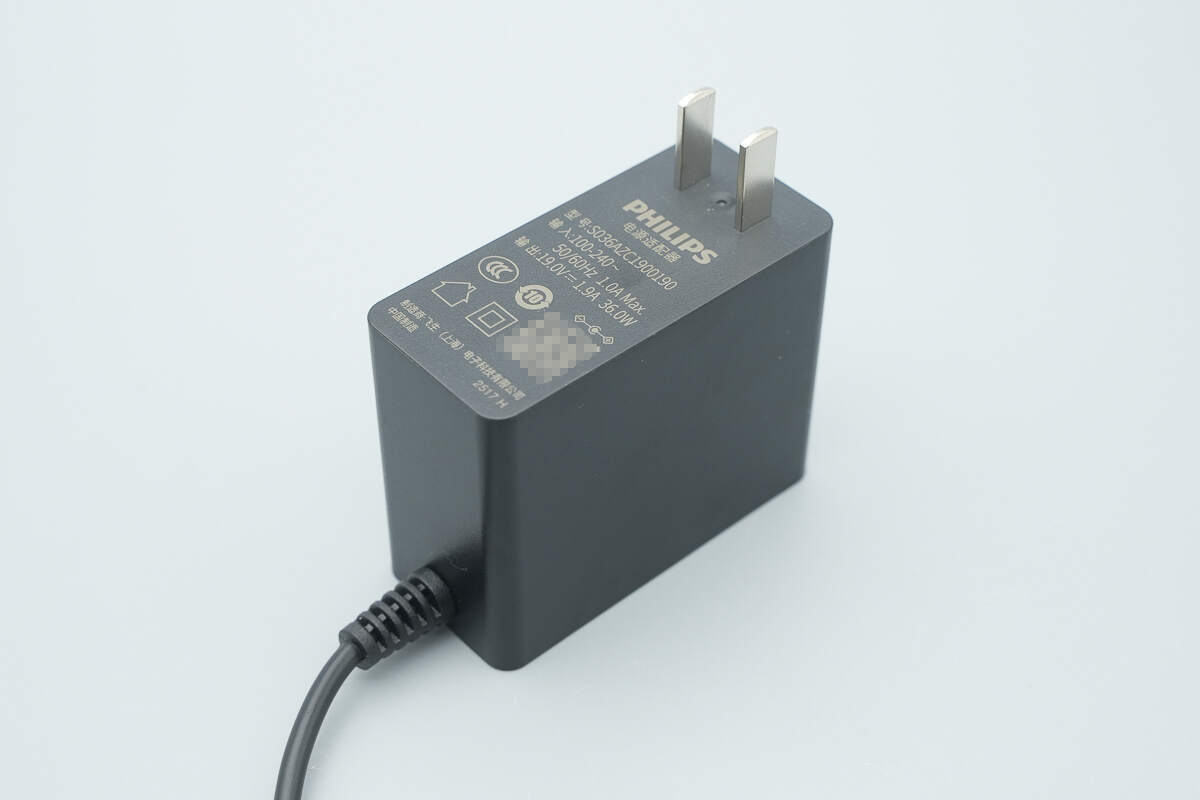

机身底部印有产品参数信息。

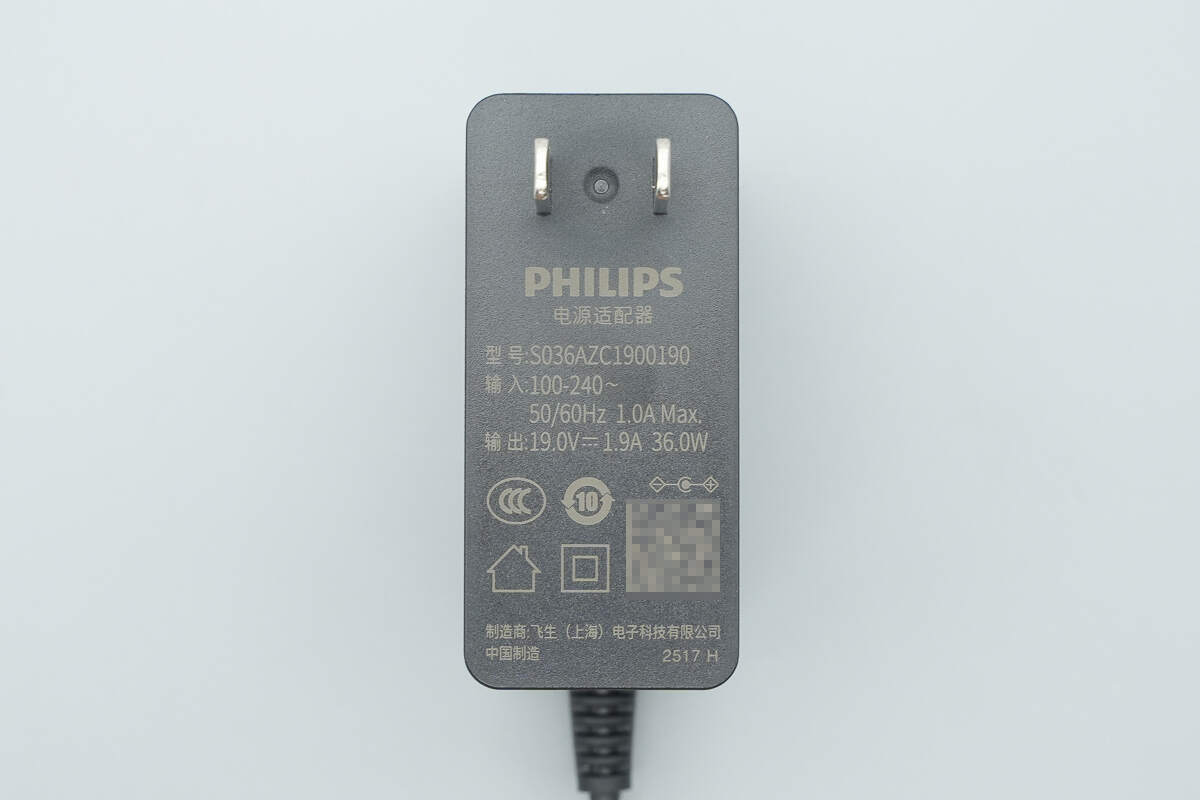

电源适配器参数特写

型号：S036AZC1900190

输入：100-240~50/60Hz 1A Max

输出：19V1.9A 36W

制造商：飞生（上海）电子科技有限公司

产品通过了CCC认证。

此外底部一侧配置固定式国标插脚，并且插脚金属片布局与机身平行，插入插座使用不会霸占过多位置。

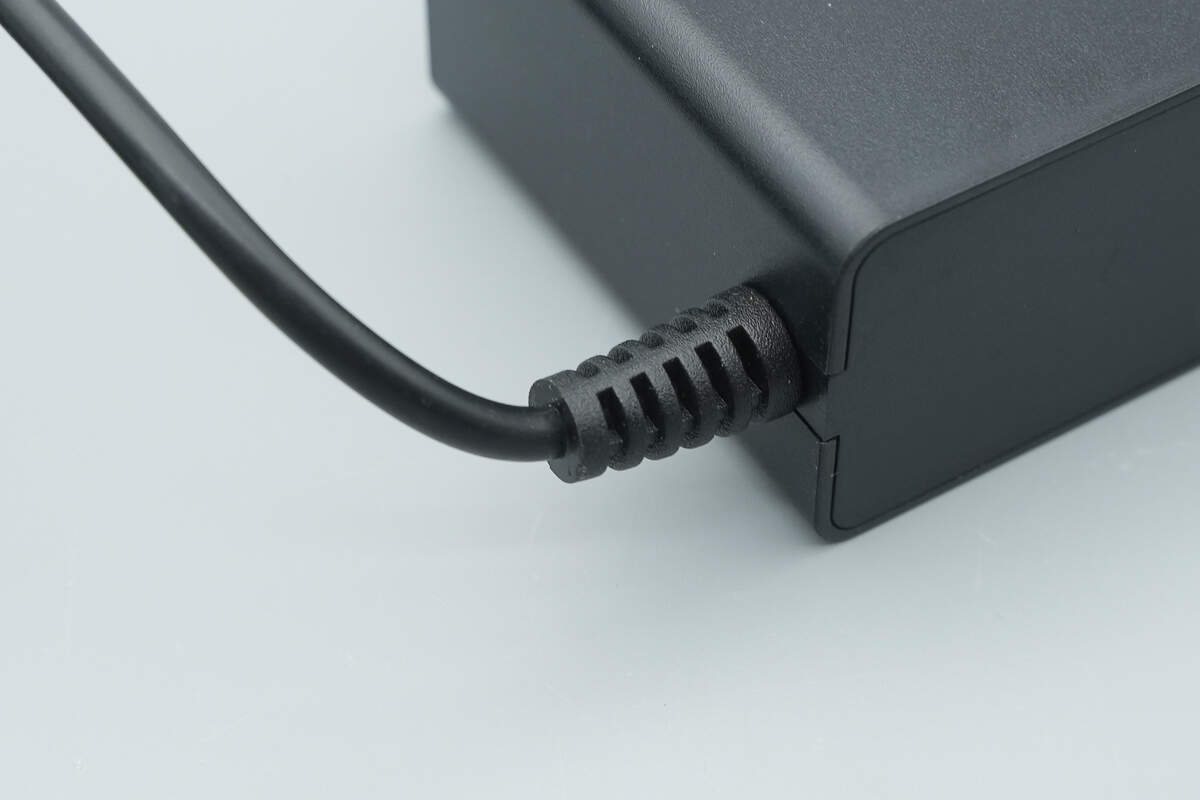

输出线缆和机身连接处做了抗弯折保护设计。

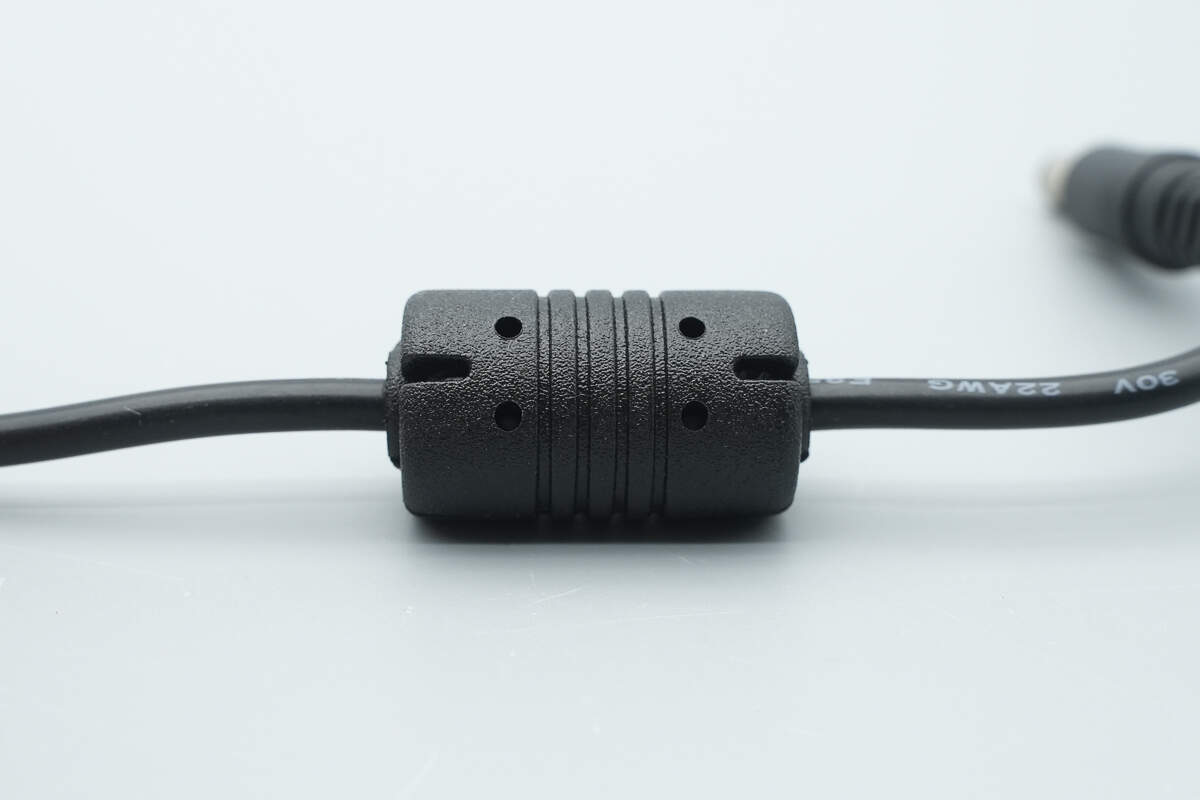

线身上设有抗干扰磁环。

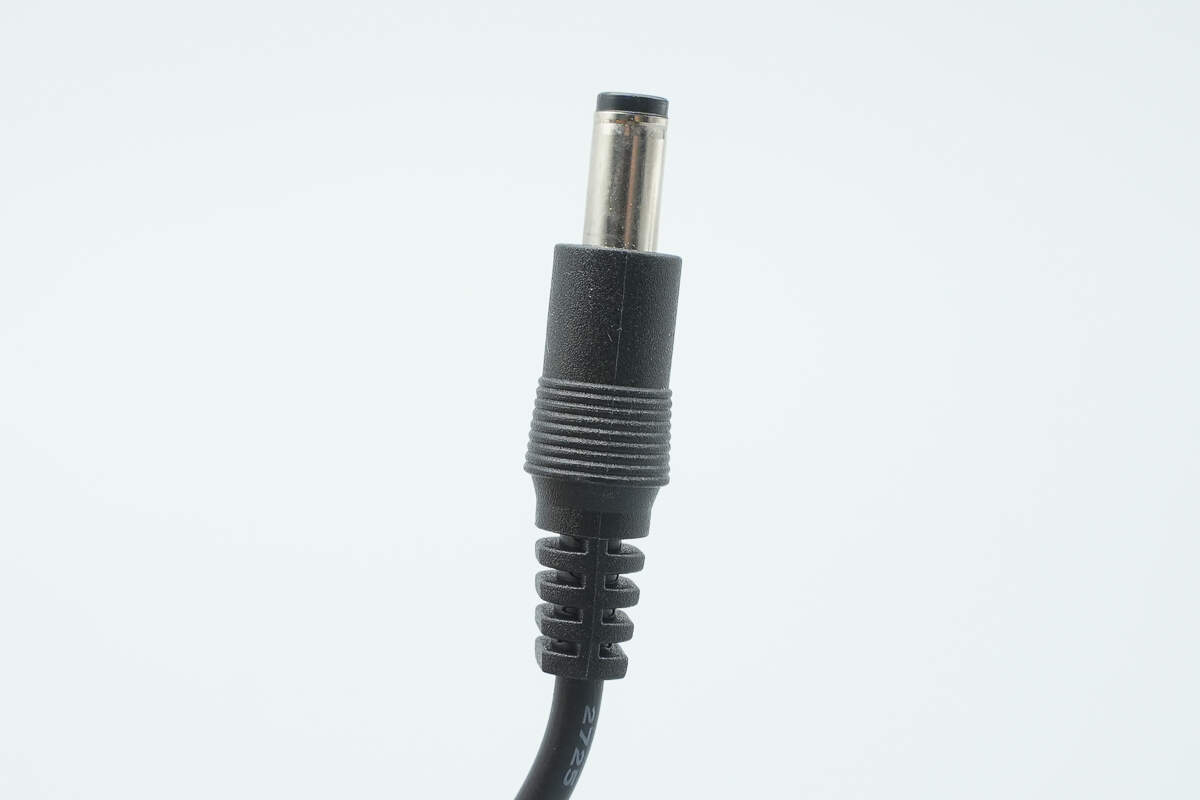

DC端子特写，做了方便插拔和抗弯折设计。

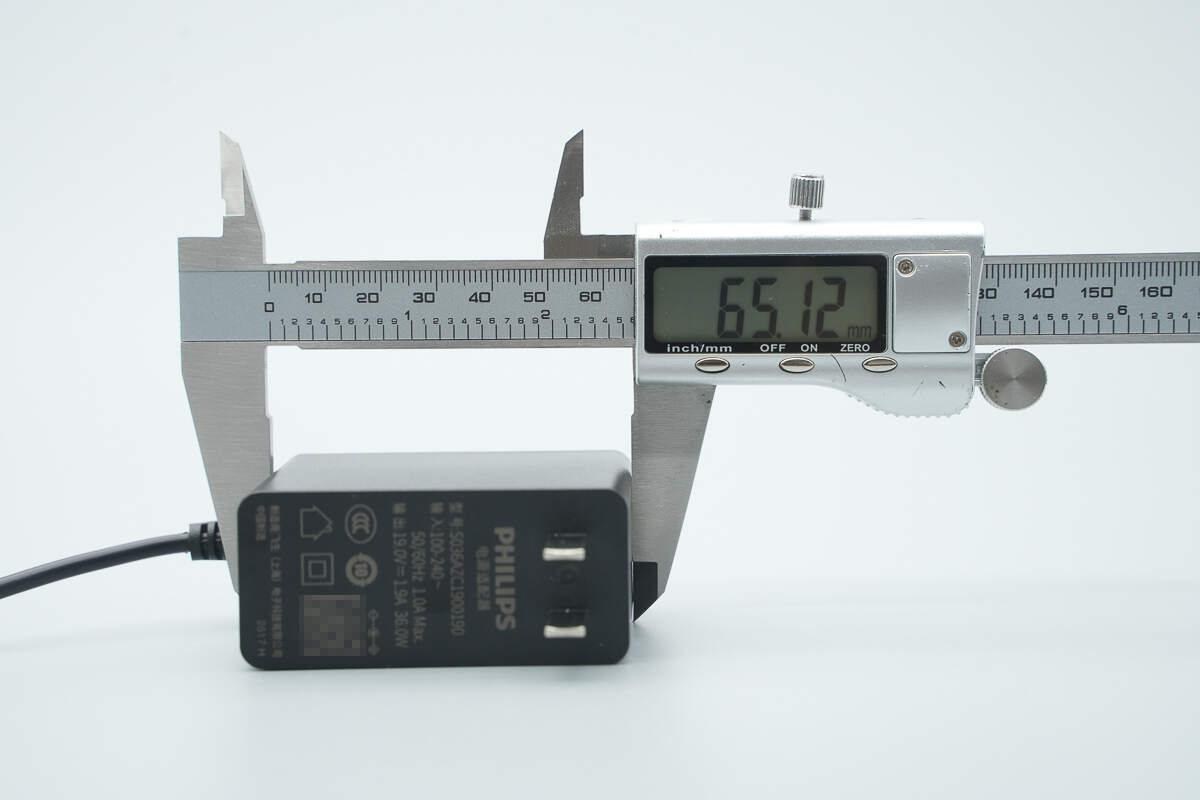

实测电源适配器机身长度为65.12mm。

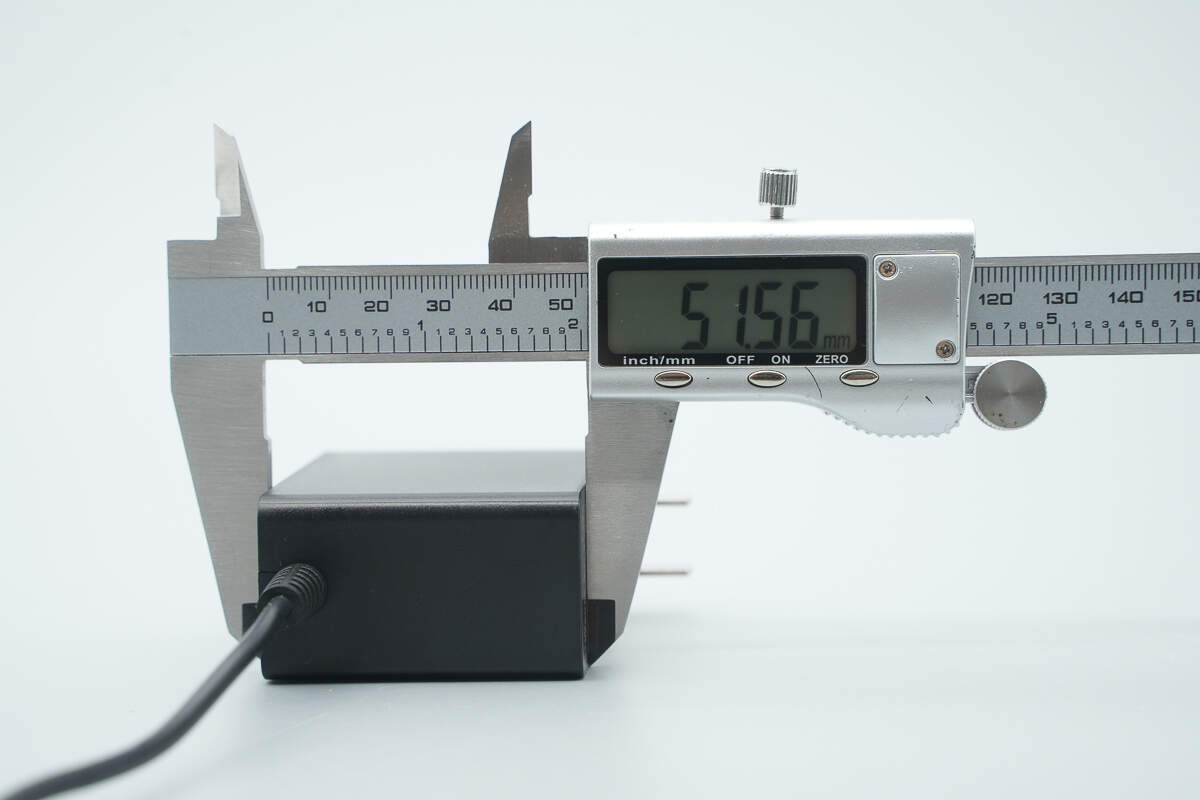

宽度为51.56mm。

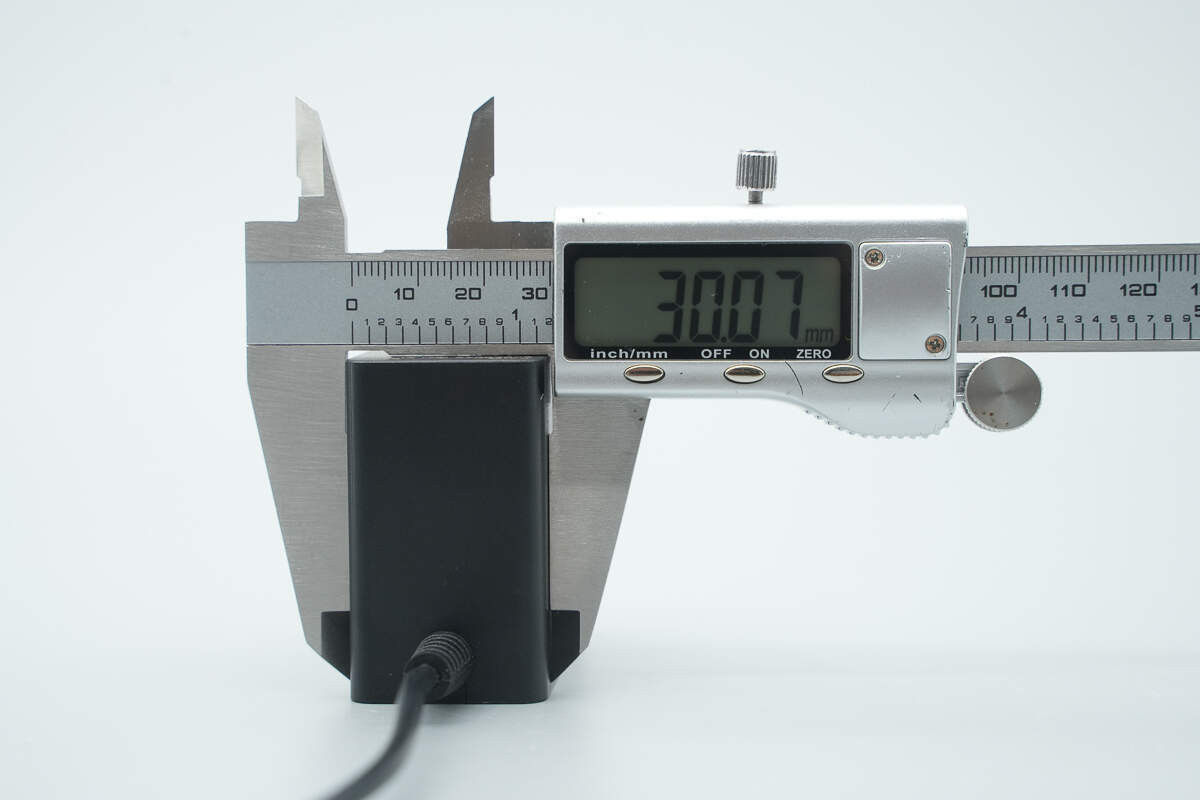

厚度为30.07mm。

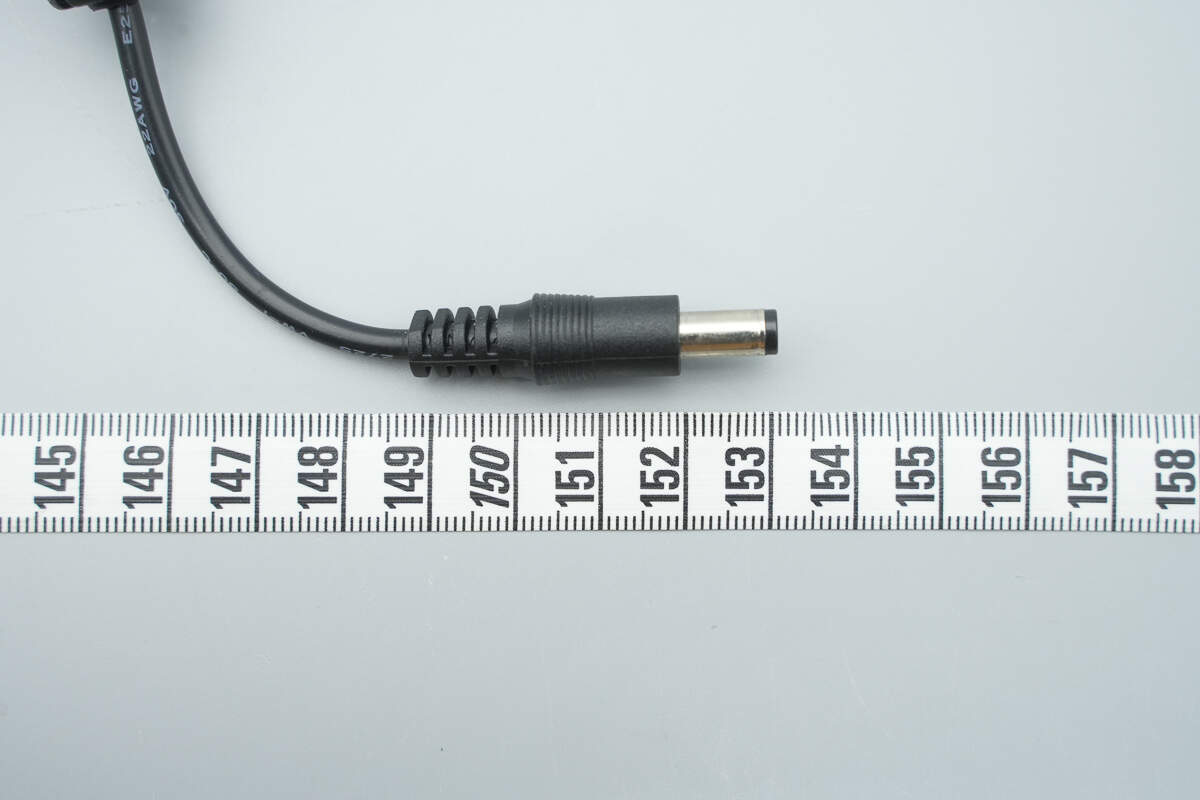

测得DC线缆长度约为153cm。

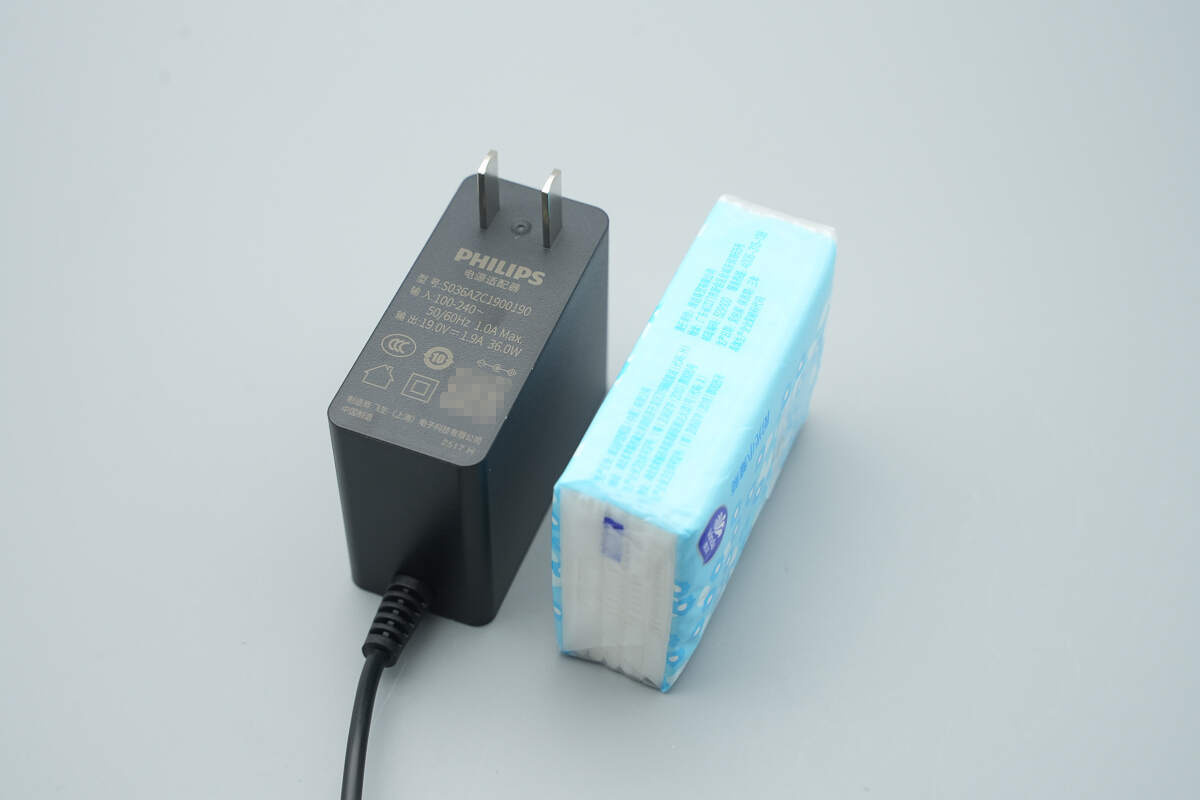

电源适配器机身比纸巾包还要小一些。

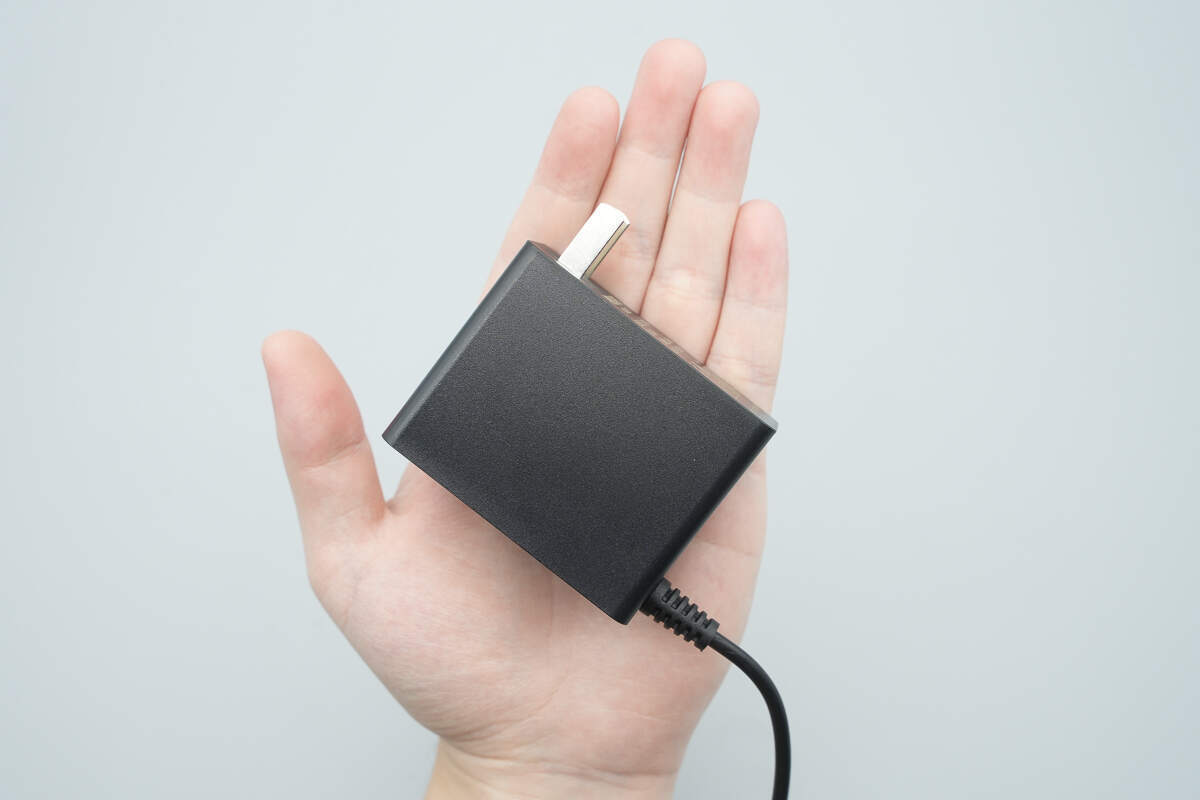

电源适配器机身拿在手上的大小直观感受。

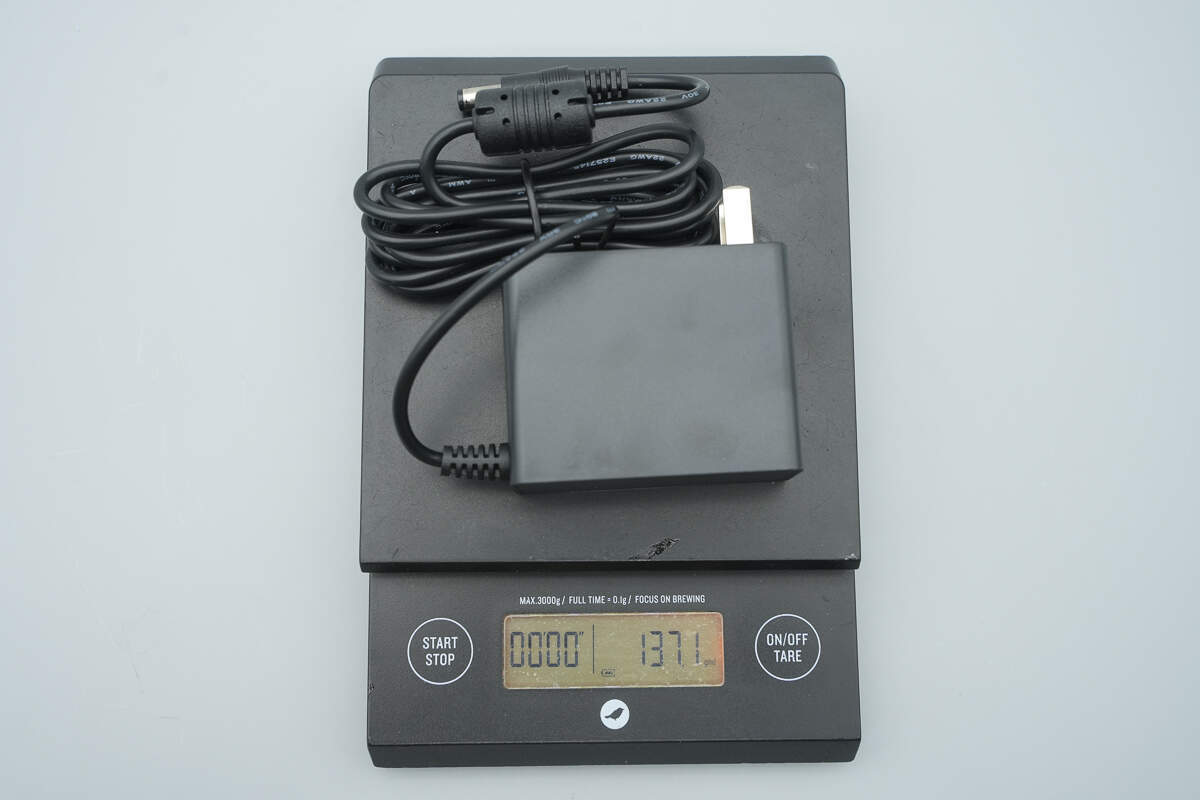

最后测得飞利浦36W氮化镓电源适配器重量约为137g。

飞利浦36W氮化镓电源适配器拆解

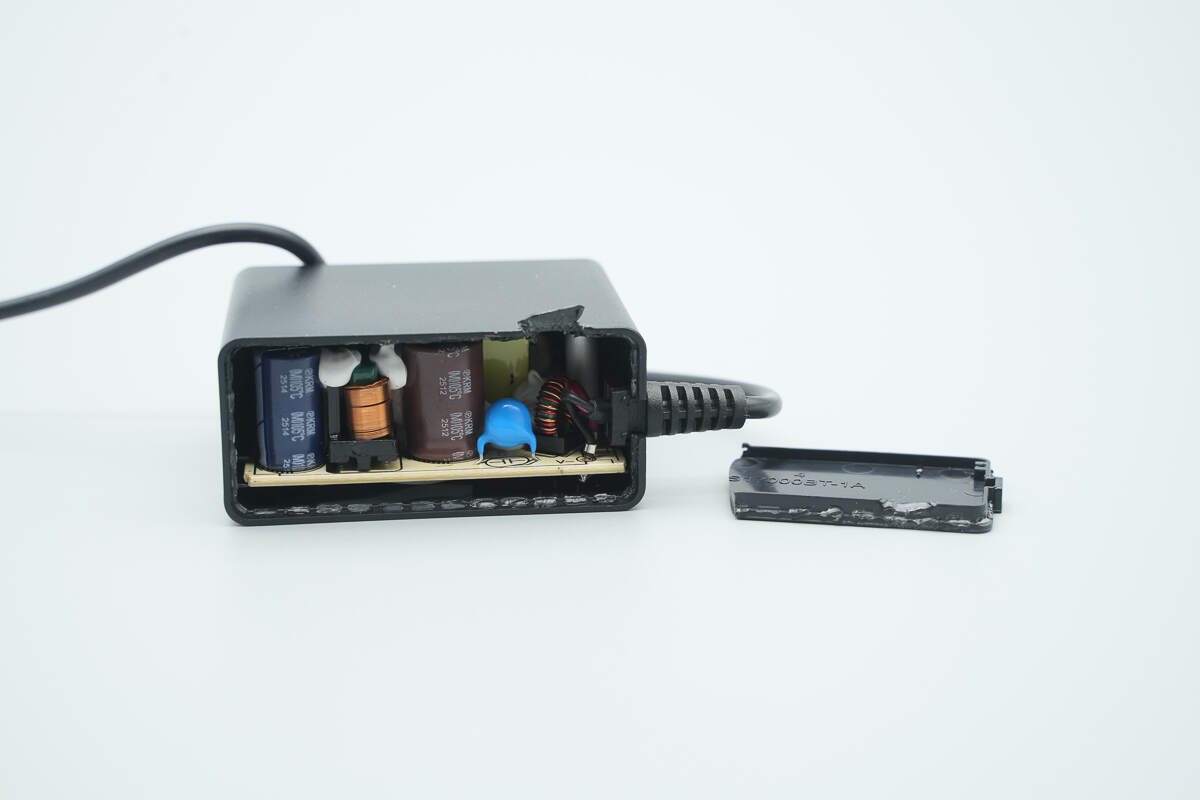

拆开机身顶部外壳，边缘为超声波焊接工艺封装。

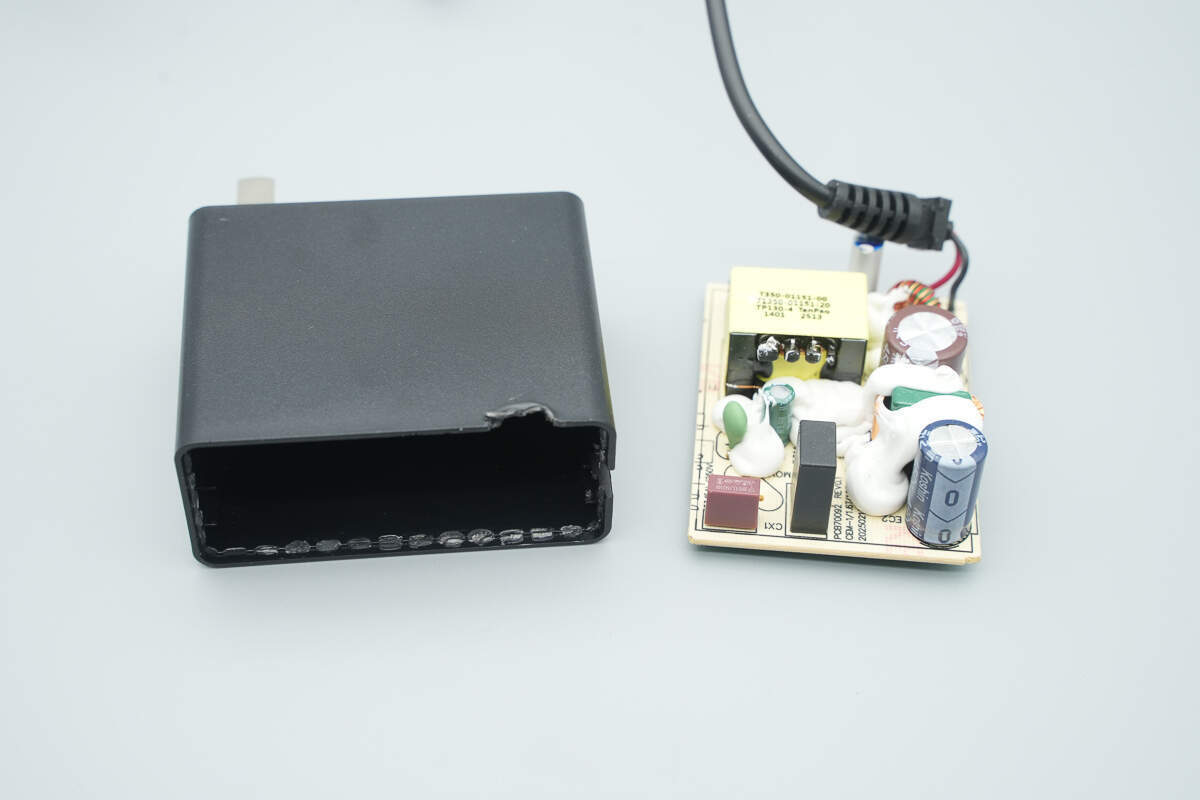

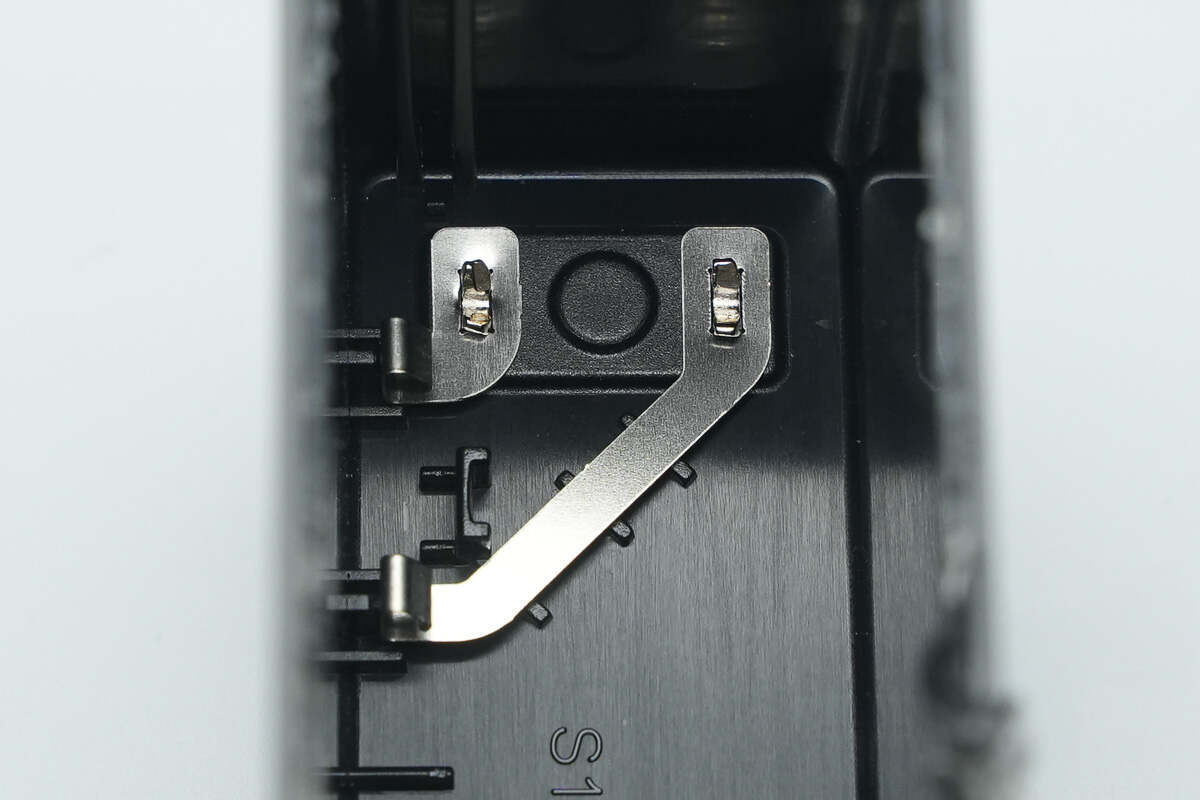

将PCBA模块取出，输入端为接触式通电设计。

插脚与金属弹片压接。

输出线缆的红、黑导线冷压端子焊接。

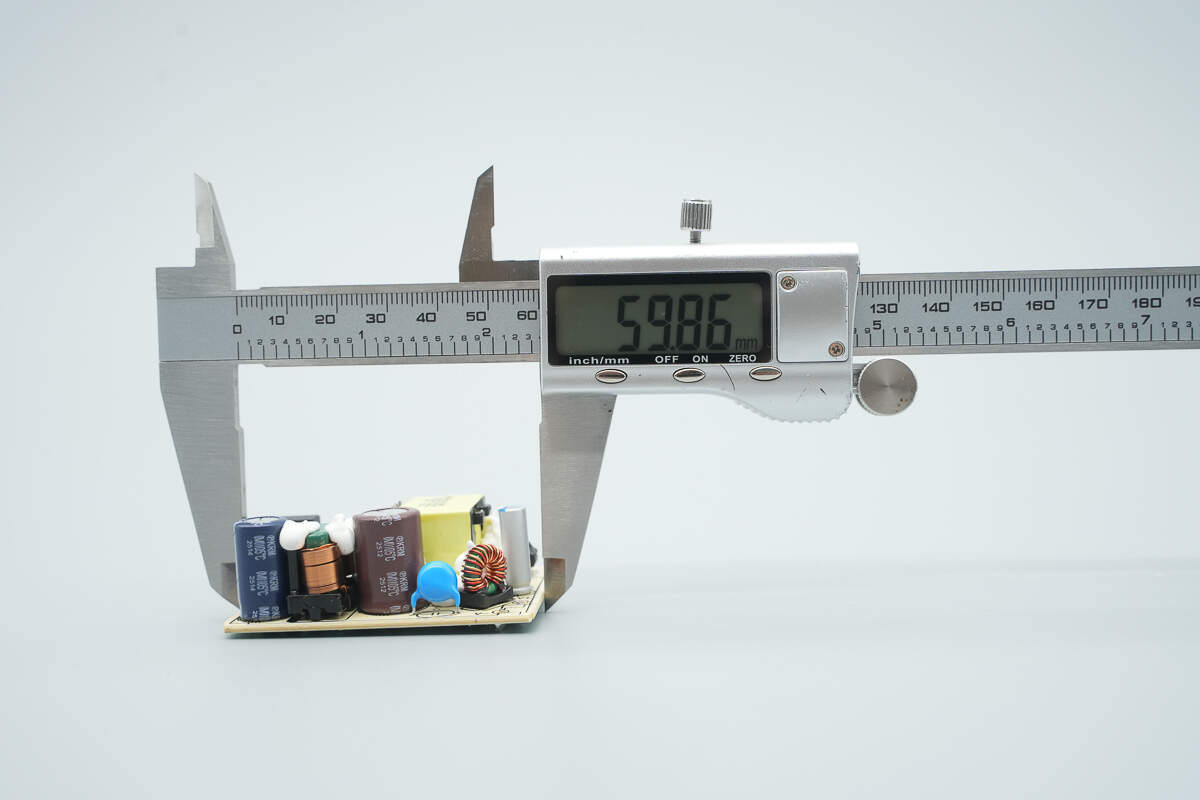

实测PCBA模块长度为59.86mm。

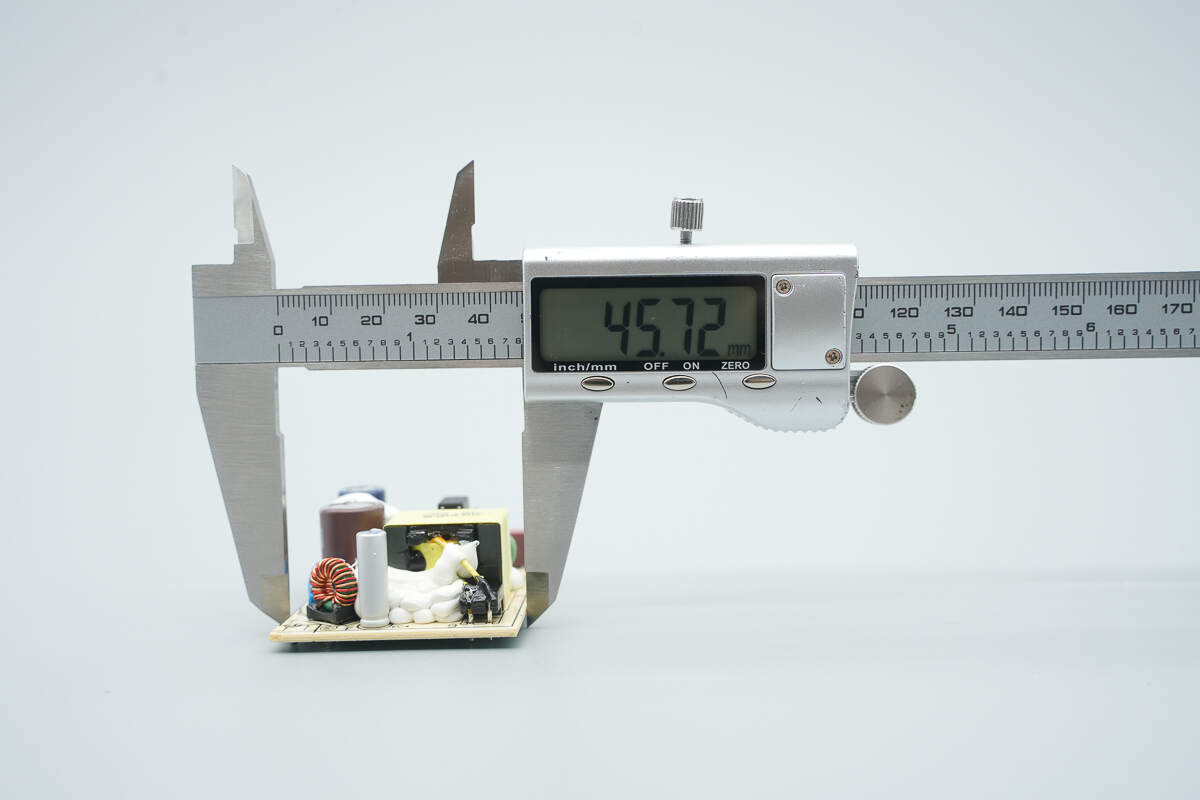

宽度为45.72mm。

厚度为21.64mm。

PCBA模块正面共模电感、电容、变压器等器件打胶加固。

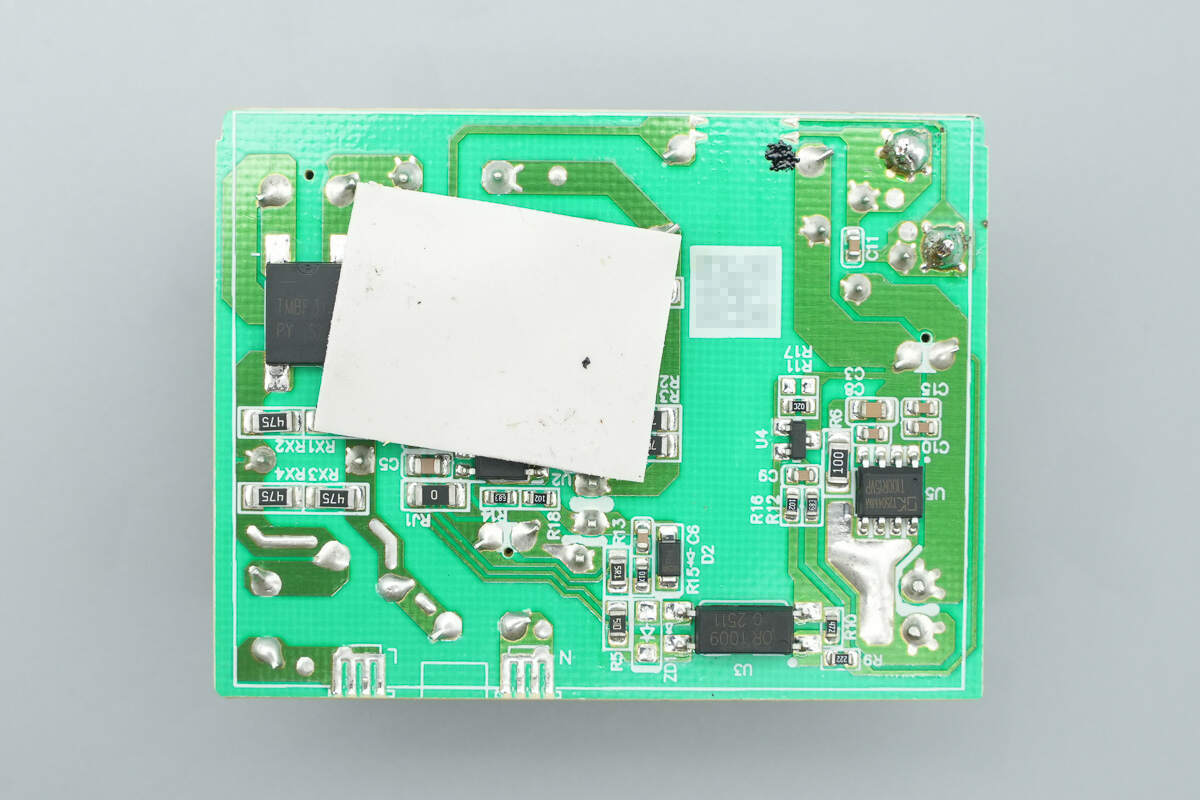

PCB板单面印刷，背面初级主控芯片处覆盖导热垫。

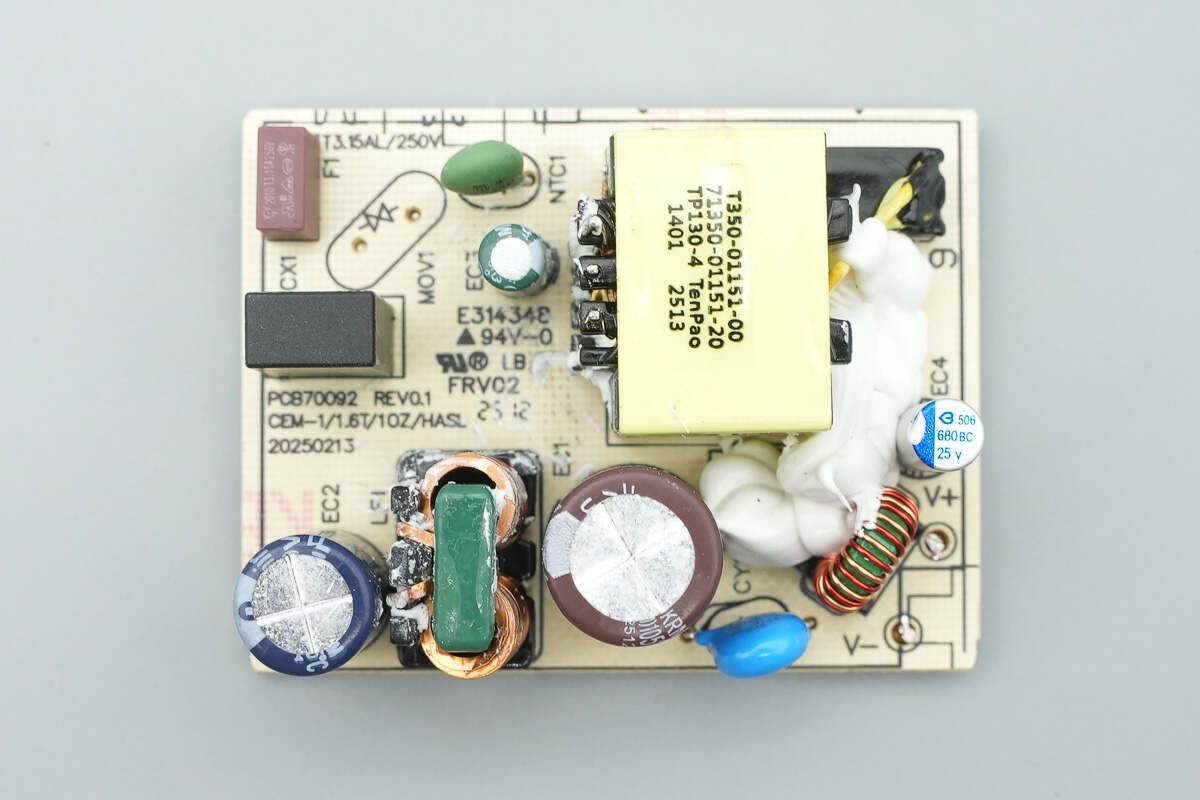

将初级侧白胶清理掉，主板正面设有设有延时保险丝、NTC热敏电阻、安规X2电容、共模电感、高压滤波电解电容、主控芯片供电电容、变压器、Y电容、固态滤波电容以及滤波电感。

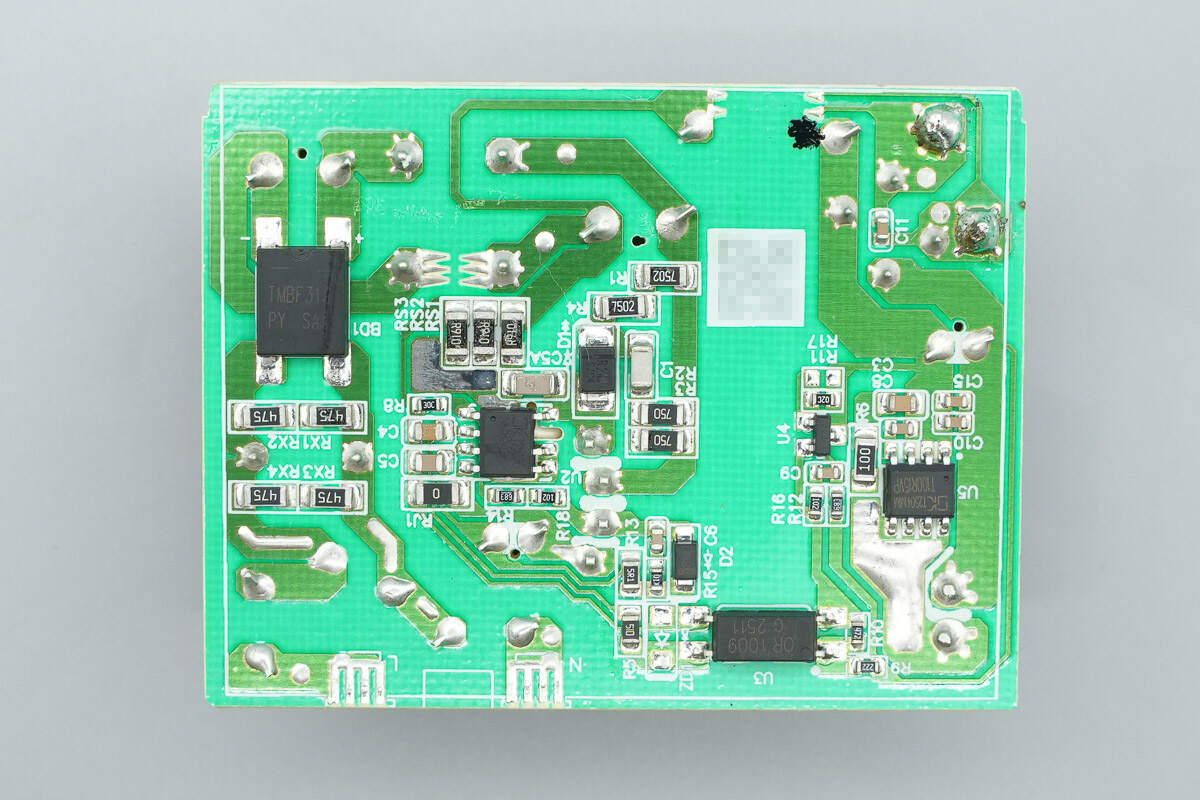

背面设有整流桥、初级主控芯片、光耦和同步整流芯片。

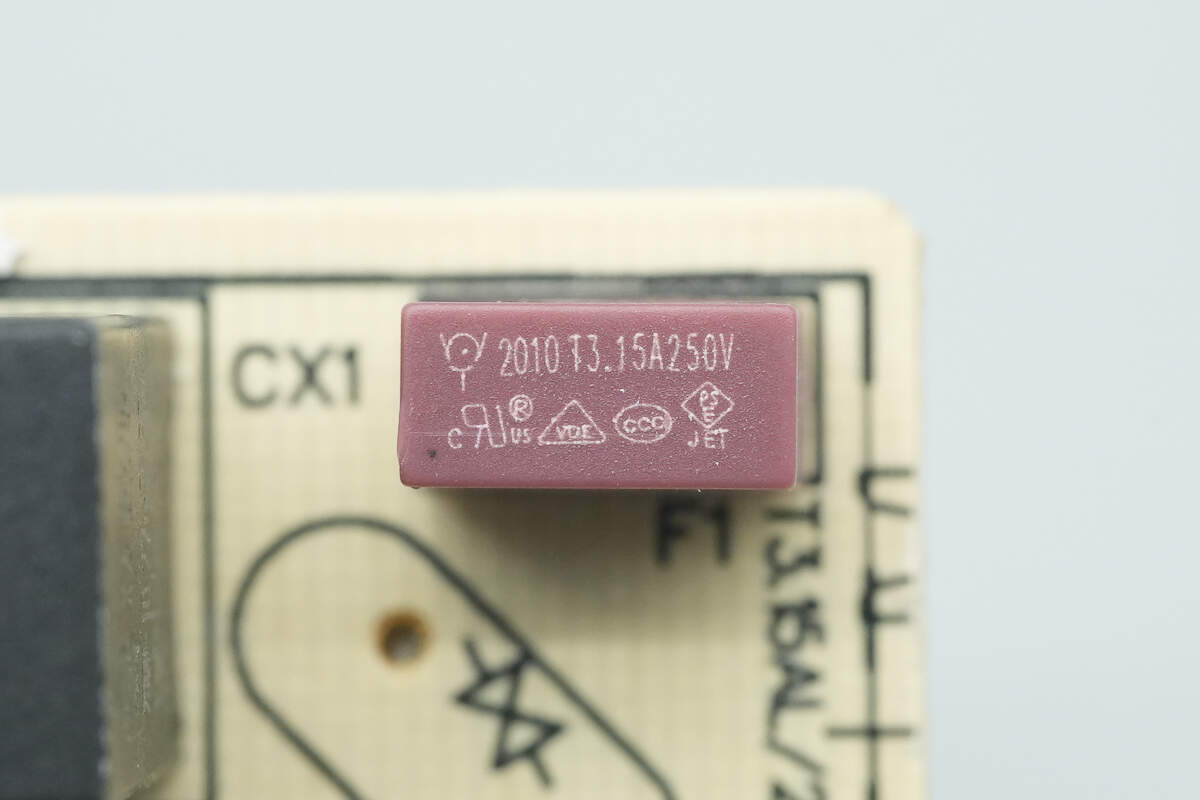

延时保险丝来自华德电子，规格为3.15A 250V。

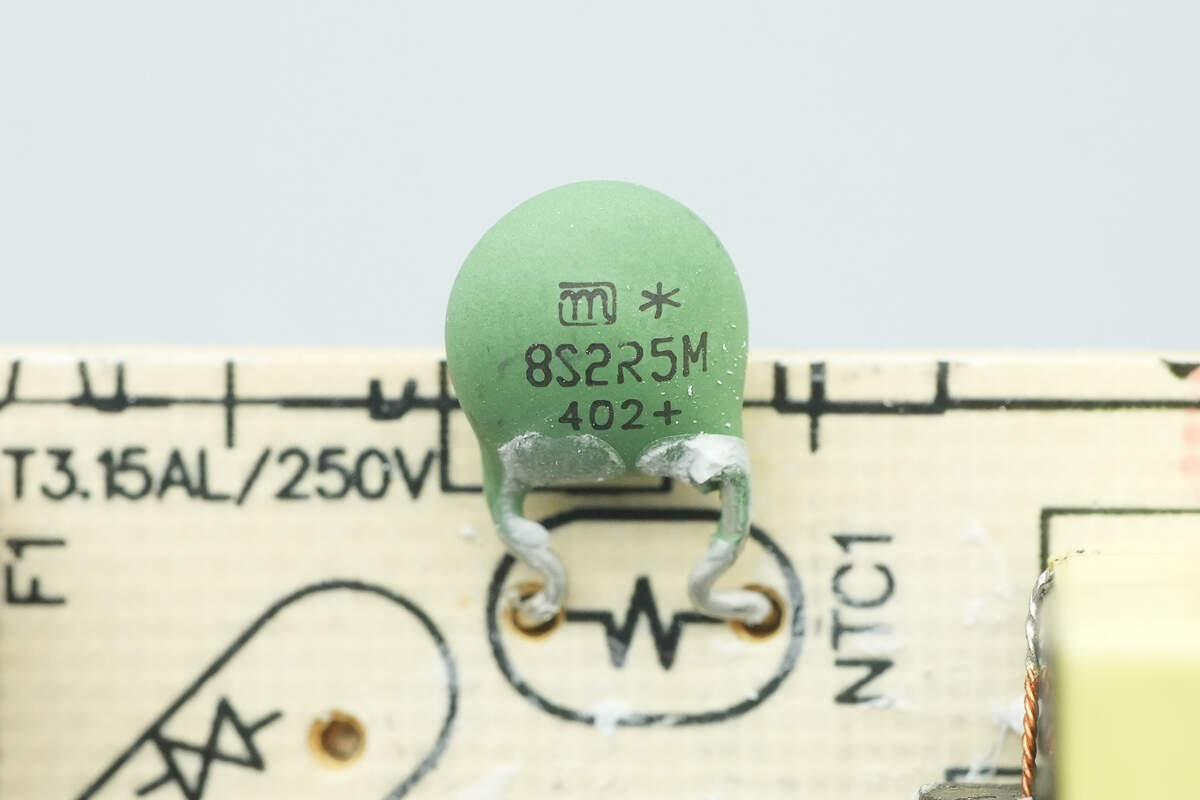

NTC热敏电阻用于抑制上电浪涌电流。

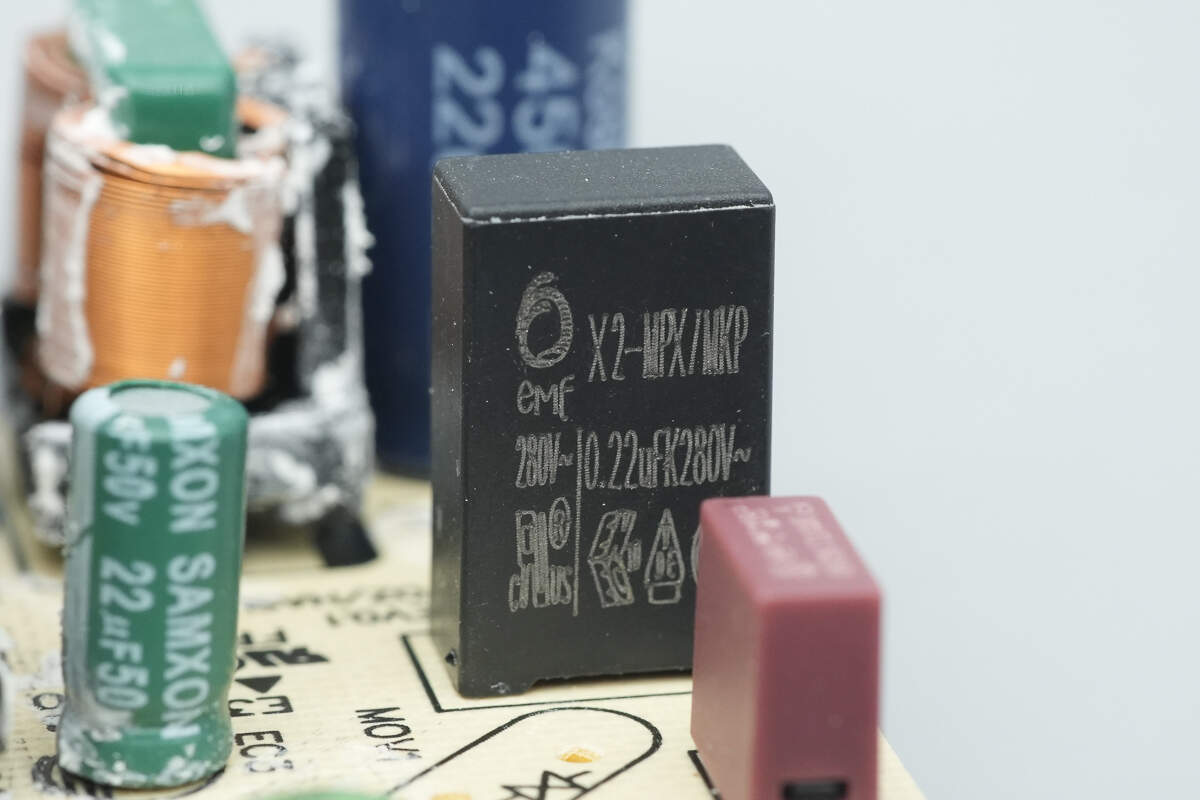

安规X2电容来自eMF亿曼丰科技，规格为0.22μF。

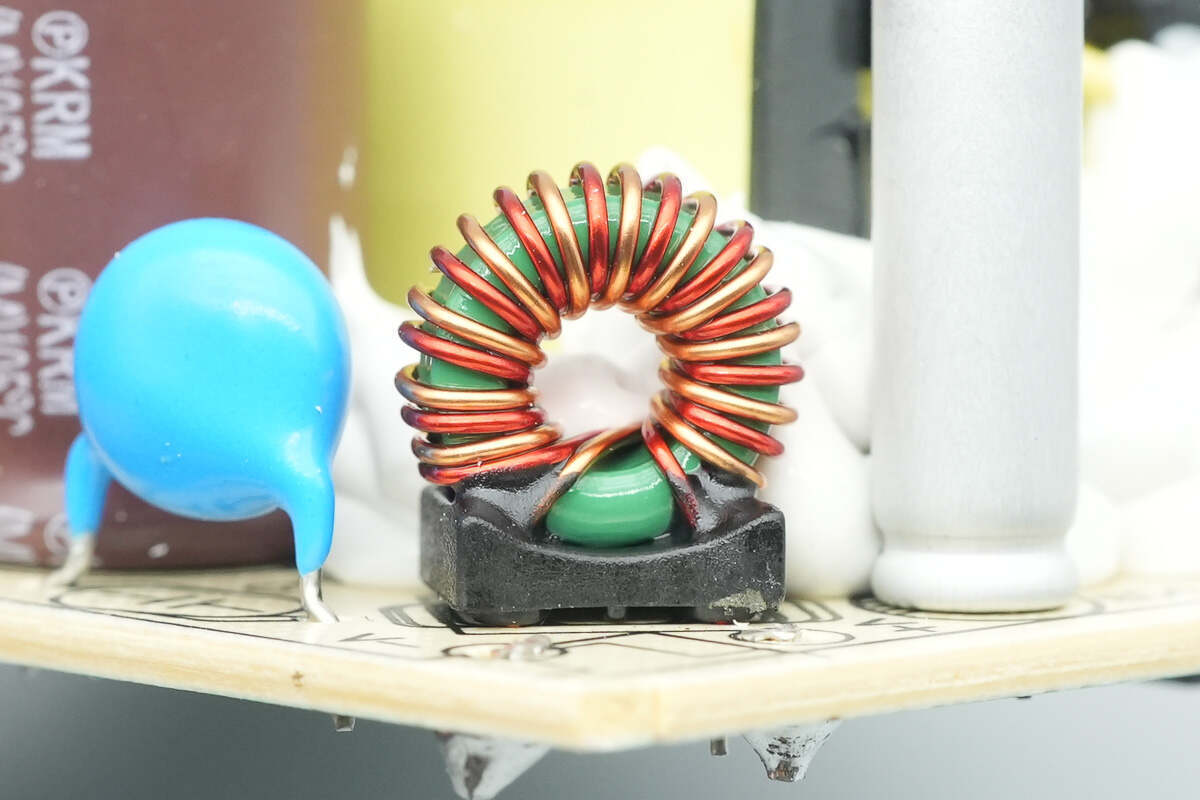

共模电感特写，用于滤除EMI干扰。

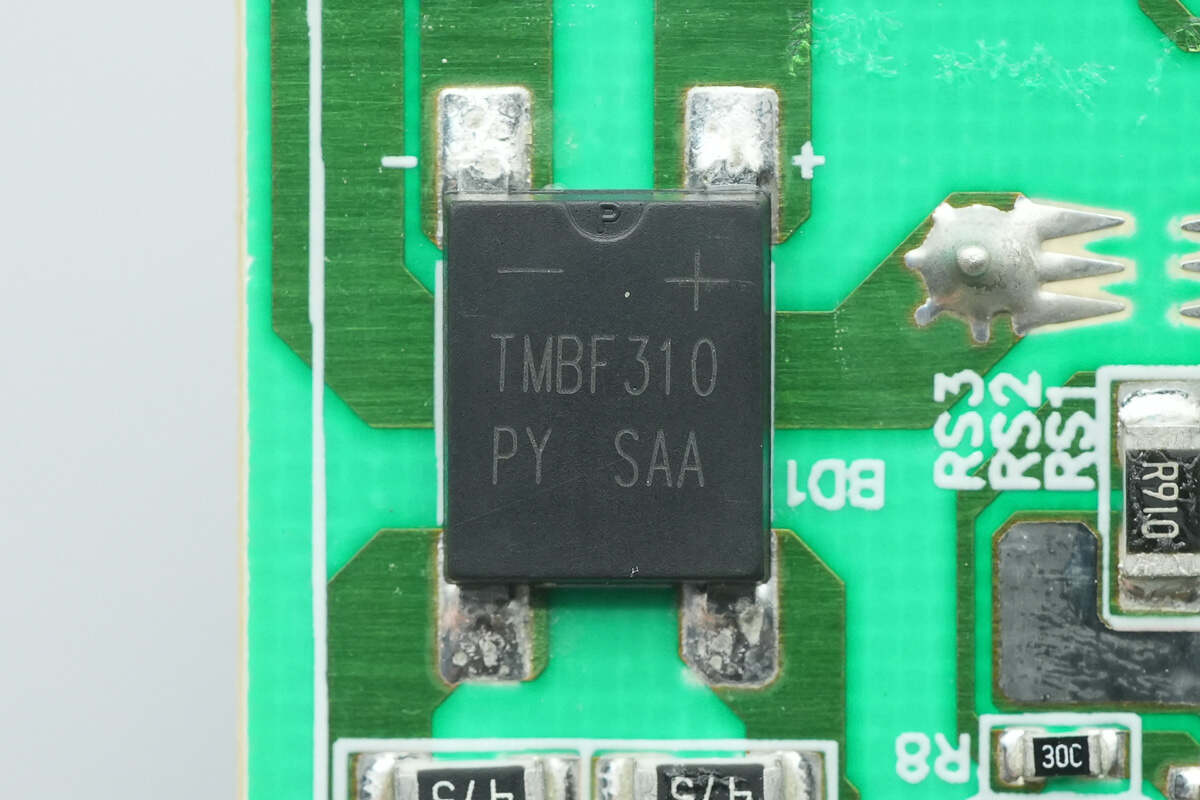

平伟TMBF310整流桥特写，规格为3A1000V，采用TMBF封装。

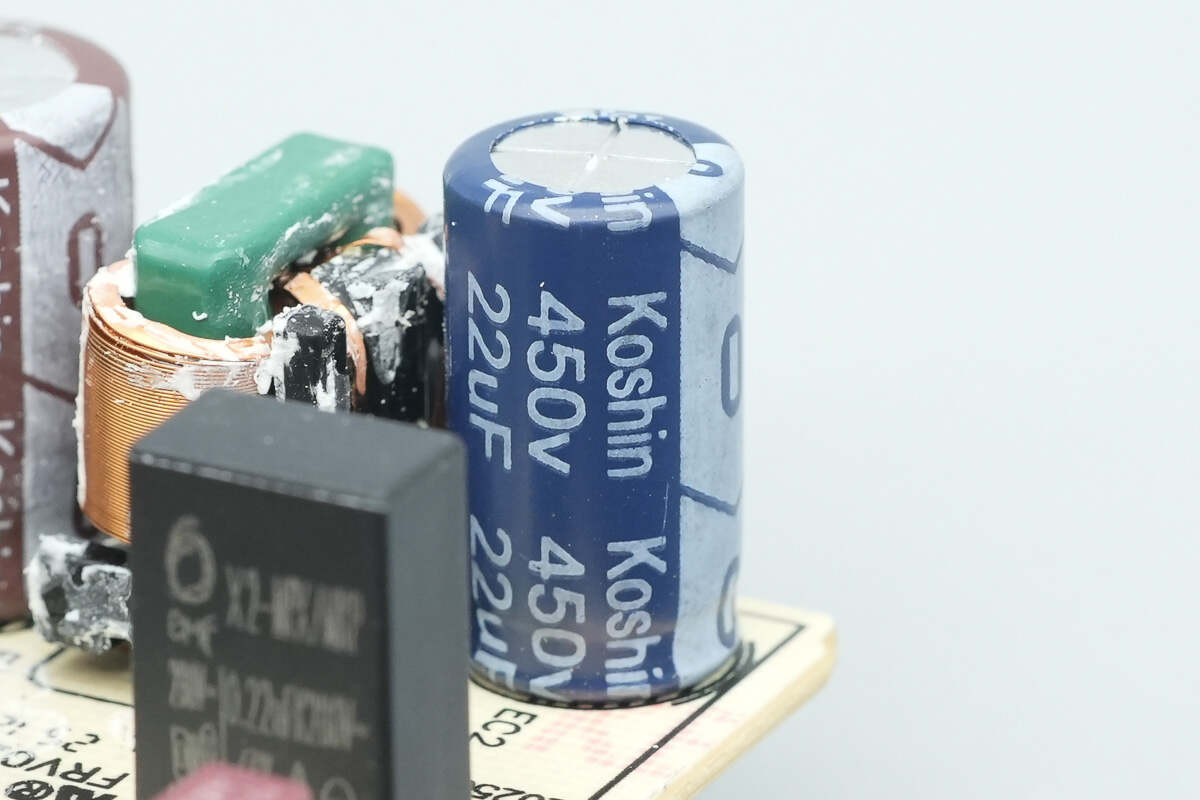

高压滤波电解电容来自Koshin东佳，规格为450V22μF。

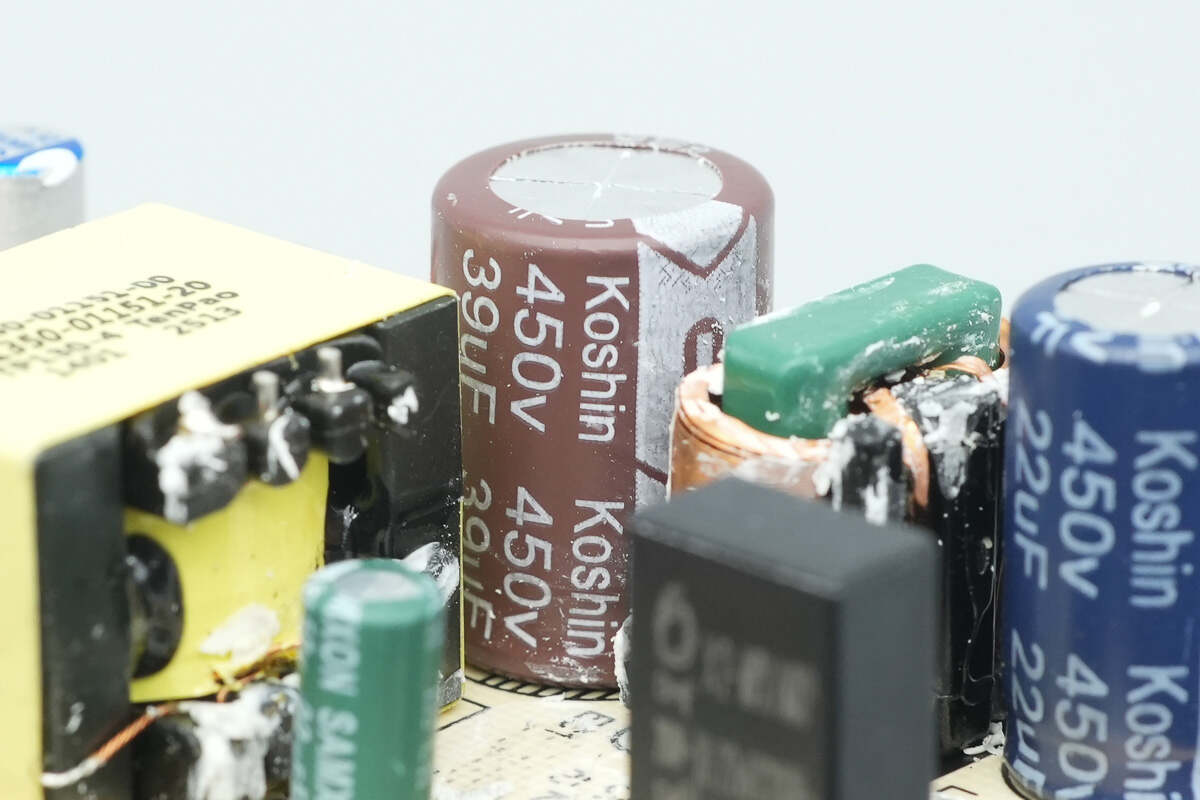

另一颗高压滤波电解电容也是来自东佳，规格为450V39μF。

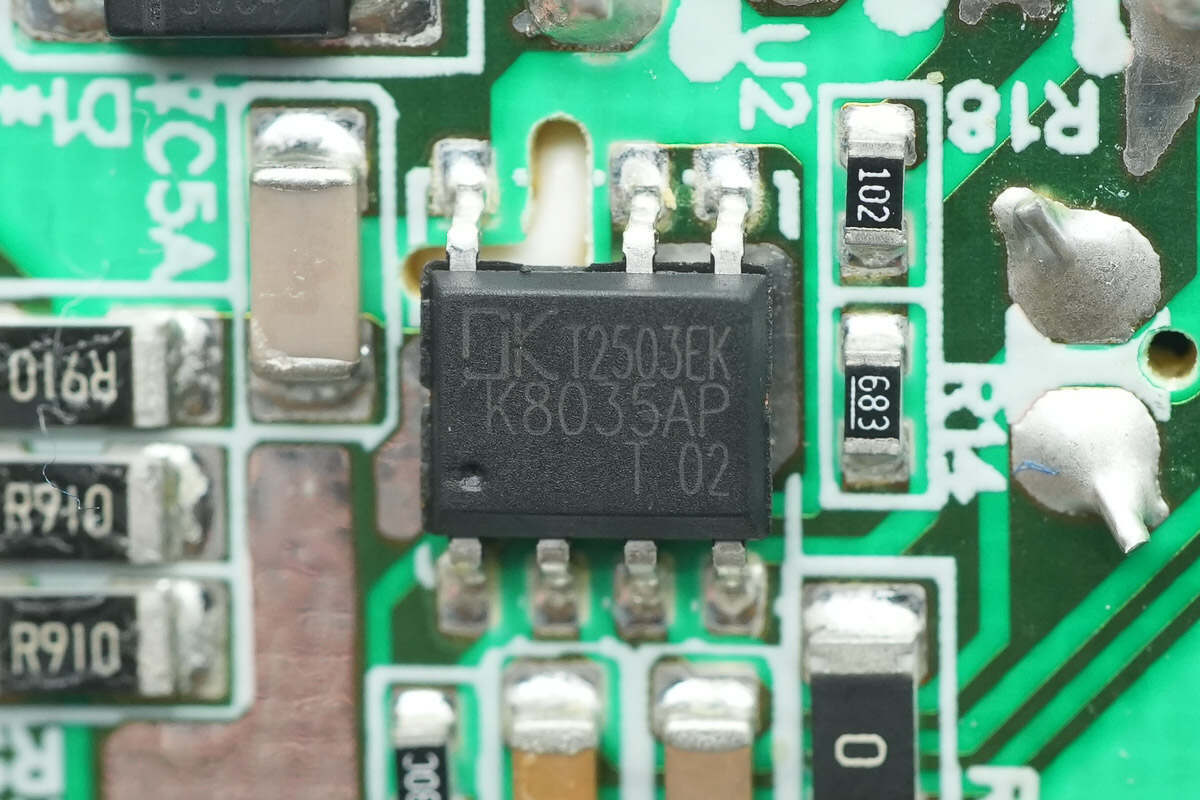

开关电源主控芯片来自东科半导体，型号K8035AP，这是一款高度集成了700V/600mΩ GaN HEMT的准谐振反激控制AC-DC功率开关芯片。K8035AP检测功率管漏极电压，当其达到最低值时开启功率管，从而减小开关损耗并改善电磁干扰。

K8035AP极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。K8035AP还具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。 K8035AP系列采用ESOP-7封装。

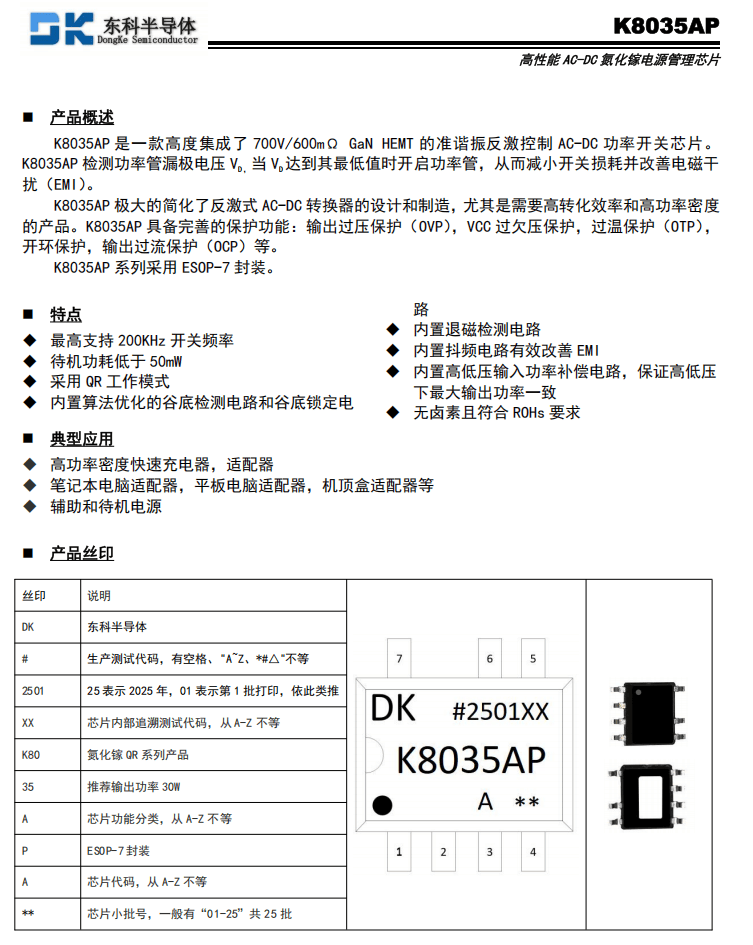

东科K8035AP资料信息。

主控芯片供电电容SAMXON万裕，规格为50V22μF。

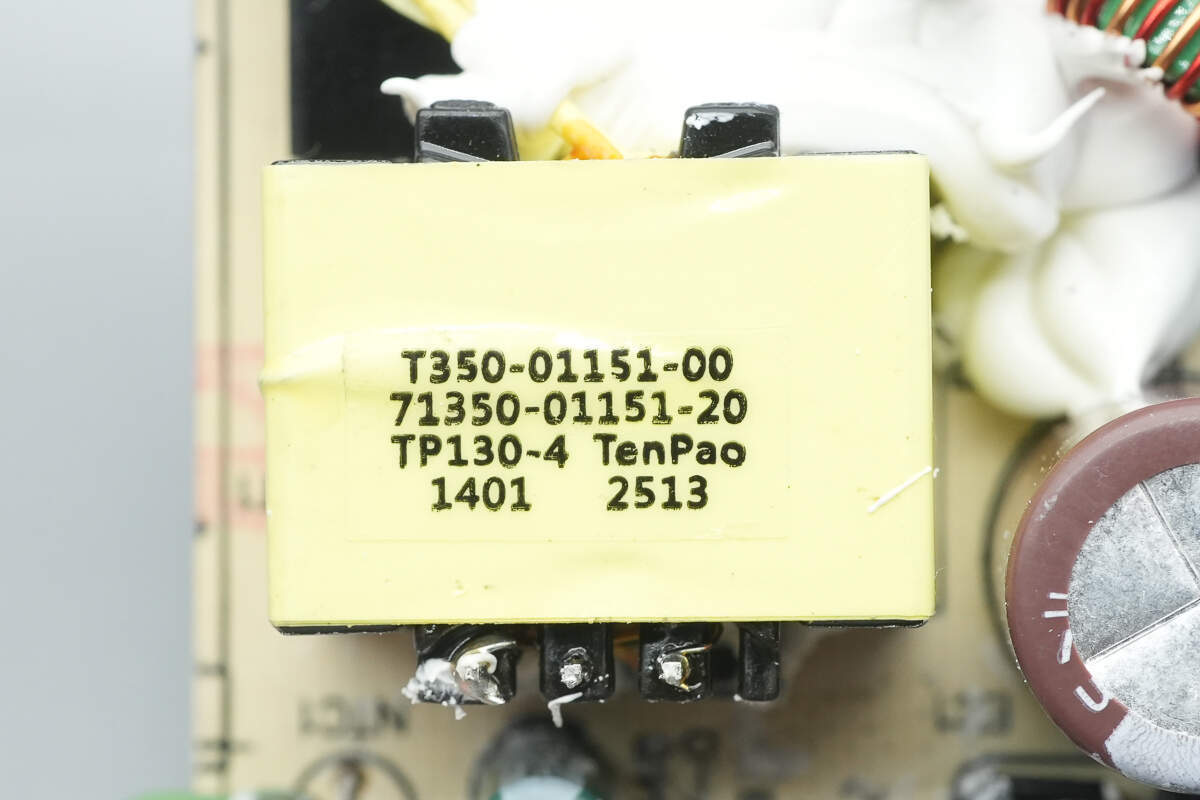

变压器特写。

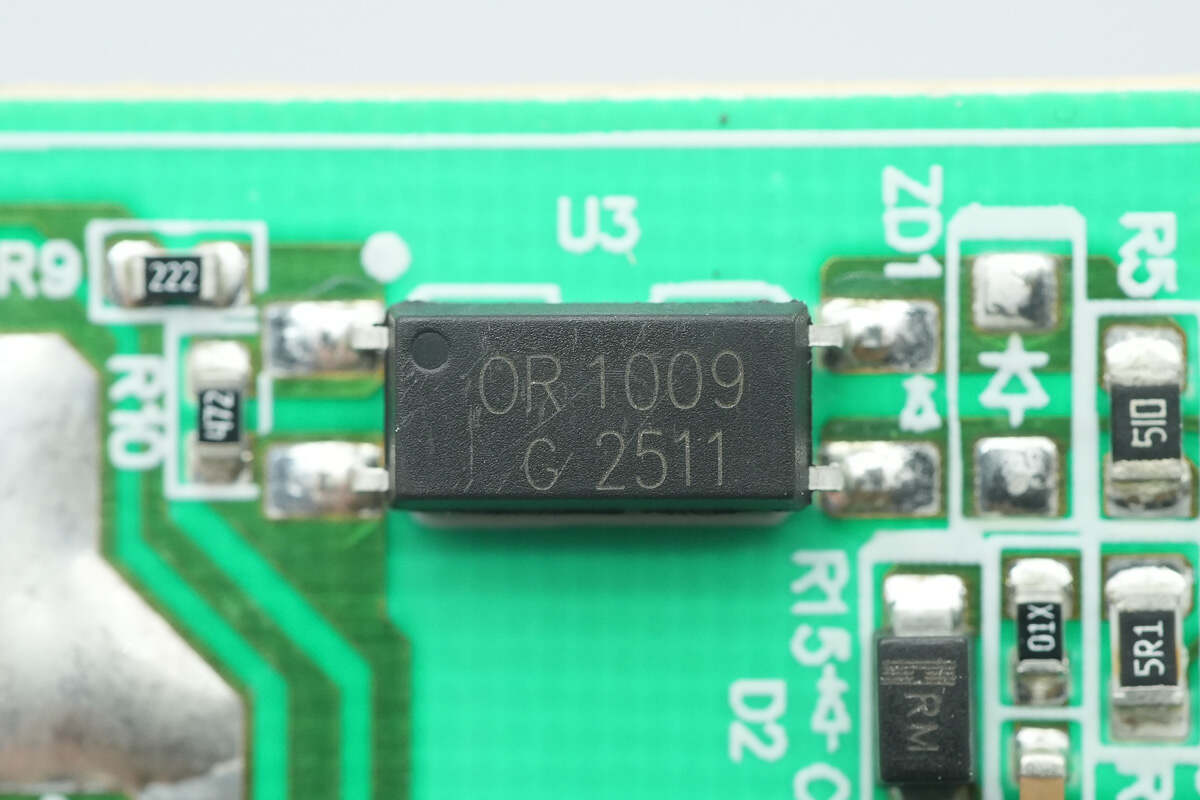

OR 1009光耦特写，用于输出电压反馈。

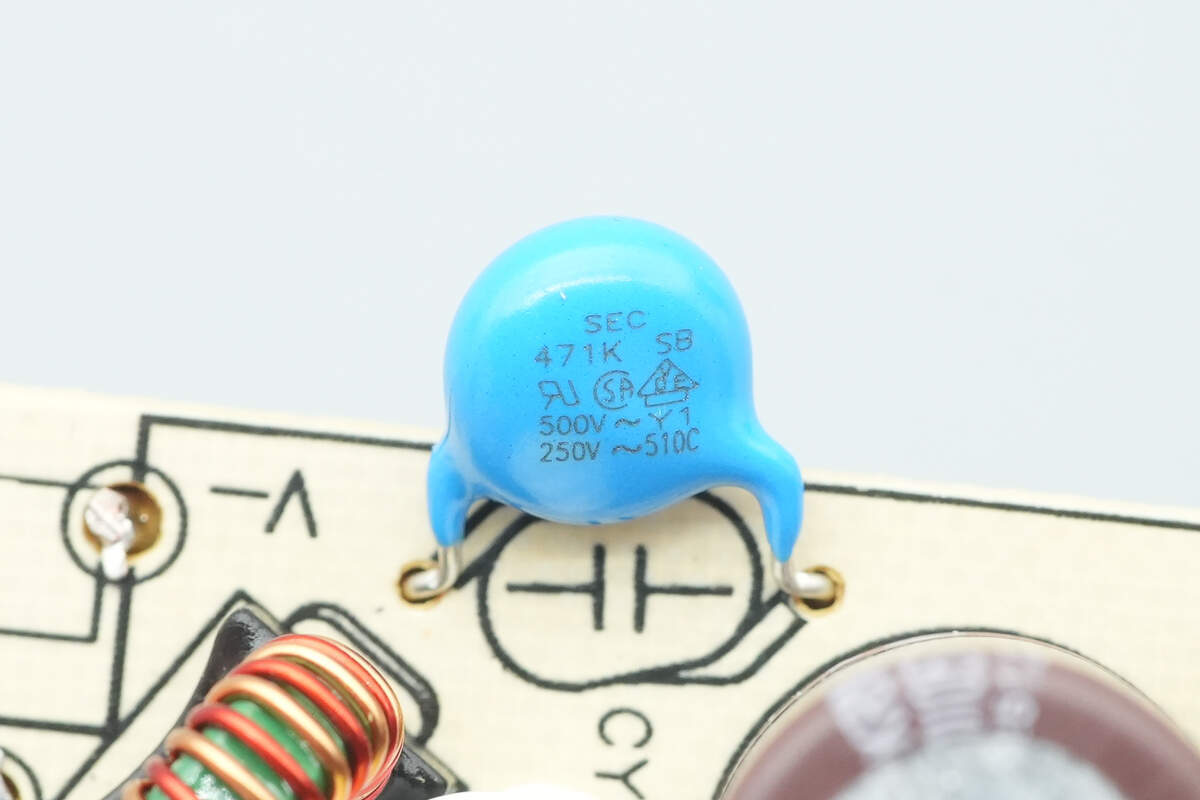

蓝色Y电容来自SEC成功工业。

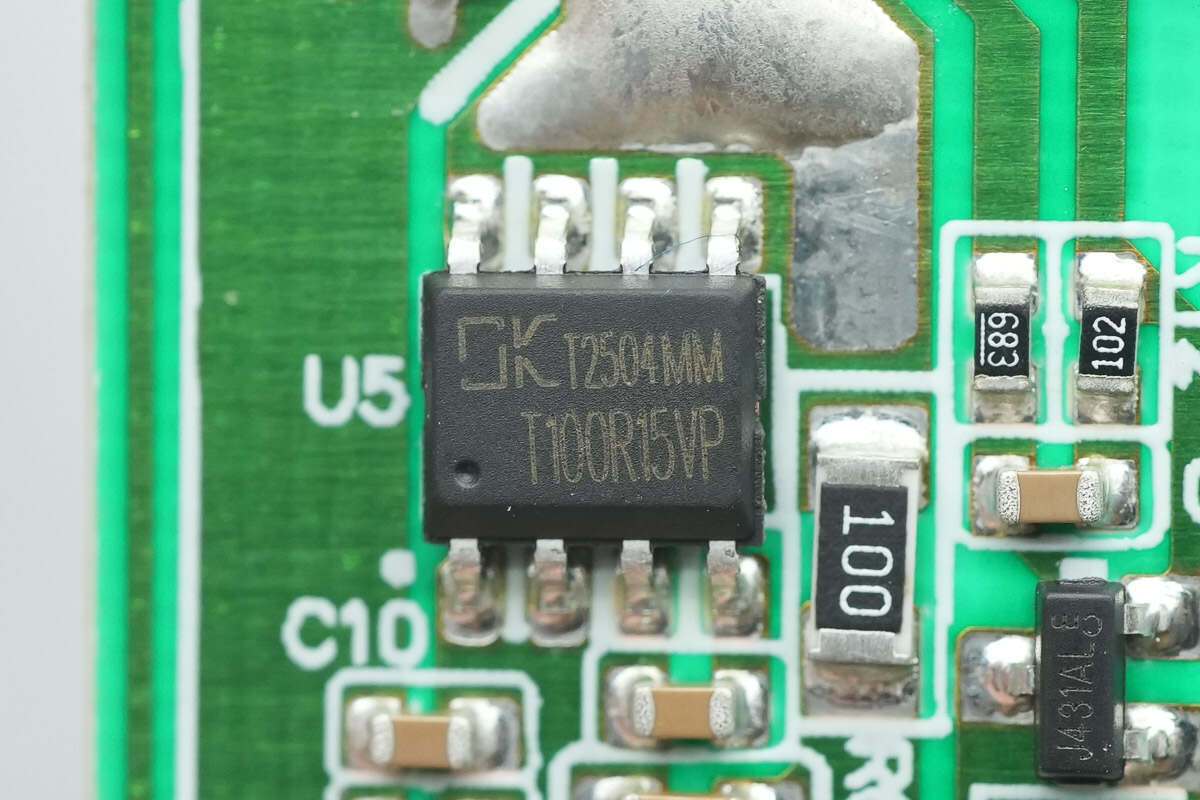

东科半导体T100R15VP是一款简单高效率的同步整流芯片，其内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管，采用SOP-8封装。

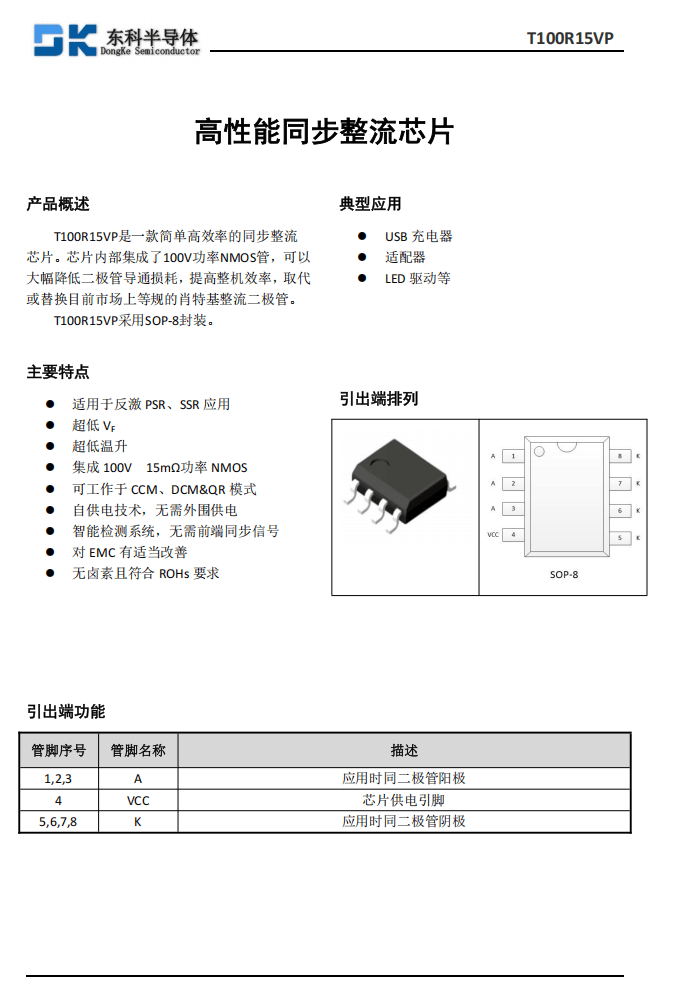

东科半导体T100R15VP资料信息。

输出滤波固态电容来自绿宝石，规格为25V680μF。

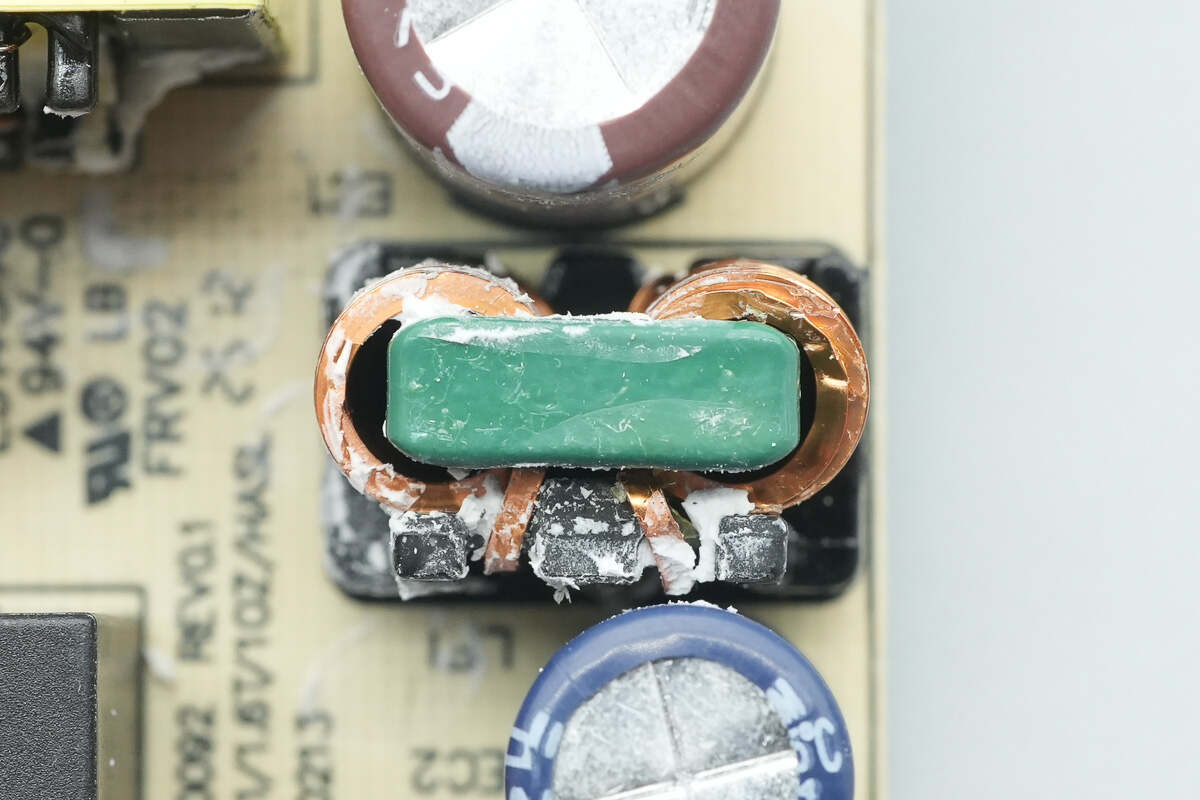

滤波电感特写。

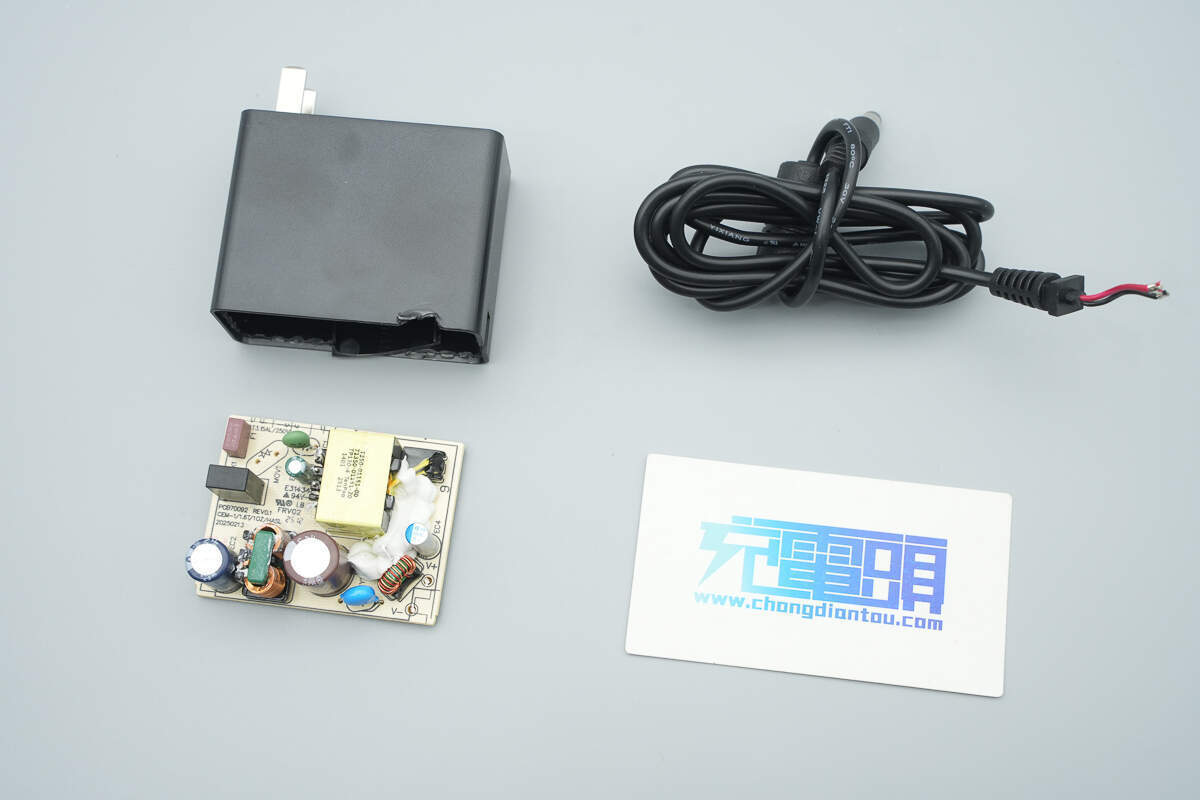

全部拆解一览，来张全家福。

充电头网拆解总结

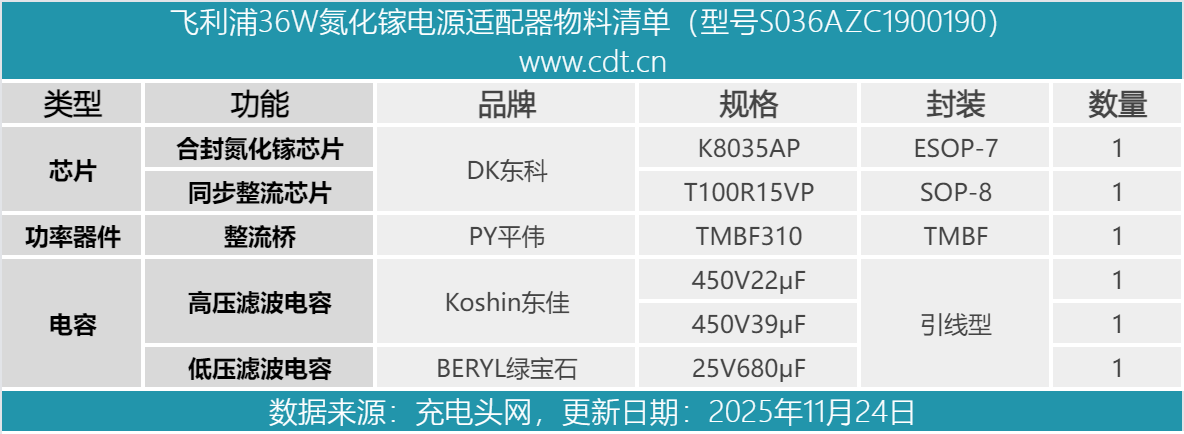

最后附上飞利浦36W氮化镓电源适配器的核心器件清单，方便大家查阅。

飞利浦36W氮化镓电源适配器采用传统样式设计，自带1.5米长DC输出线缆可很好解决空间距离上的问题。其次机身小巧，加上插脚的细节布局，使用上也不会霸占插座空间，36W输出可为设备长期稳定供电。

充电头网通过拆解了解到，产品基于东科半导体K8035AP+T100R15VP合封氮化镓电源方案设计，高集成不仅有效简化外围电路降低设计难度和系统成本，而且带来更高效率和系统可靠性。此外还采用了东佳、绿宝石两大品牌电容滤波，器件打胶加固，背面核心器件覆盖导热垫辅助散热，做工用料都很可靠。

而东科这套方案在飞利浦电源上的应用，不仅体现了它的成熟可靠，目前已在稳定量产供货，同时也在赋能电源产业，推动其向高效、高密度方向升级。
