天二厚膜电阻系列全解析：选型与应用指南

在电子元器件领域，电阻虽小，却决定着电路的整体性能与可靠性。

在天二科技官网上，厚膜电阻是其核心产品线之一。作为电子电路中最常用的被动元件之一，厚膜电阻以其成本效益和广泛的适用范围，在消费电子、工业设备、汽车电子等领域发挥着重要作用。

天二科技自1988年成立以来，一直专注于芯片电阻及排阻的研发与制造，通过多年的技术积累，其厚膜电阻产品线已经形成了完整的产品体系，能够满足不同应用场景的需求。

01 天二科技与厚膜电阻技术

天二科技在电阻领域已有超过三十年的研发与制造经验。公司通过ISO9001、ISOTS16949等质量管理体系认证，确保了产品的一致性和可靠性。

厚膜电阻技术是通过将电阻浆料印刷在陶瓷基板上，再经高温烧结形成电阻膜层的一种工艺。

这种技术之所以广受欢迎，是因为它能够在成本与性能之间取得良好的平衡，同时适应多种规格和应用需求。

天二科技将厚膜技术应用于多种电阻产品中，包括普通的片式电阻、电流采样电阻和排阻等，为客户提供了丰富的选择。

02 天二厚膜电阻主要系列

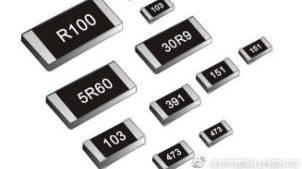

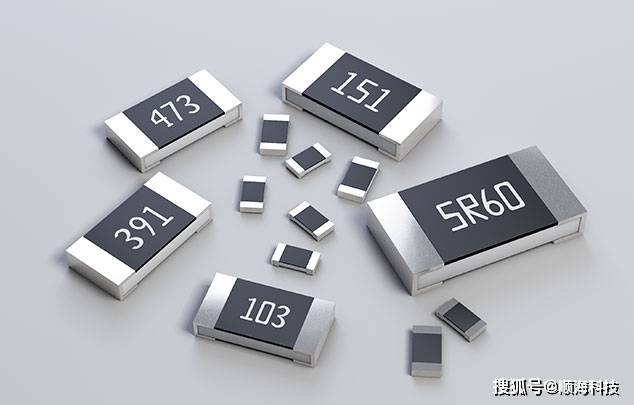

通用厚膜芯片电阻系列

天二的通用厚膜芯片电阻覆盖了0201、0402、0603、0805、1206、1210、2010、2512等多种封装，几乎涵盖了所有主流尺寸需求。

这些电阻的阻值范围广泛，精度一般为±1%和±5%，功率范围从0.0625W到2W不等，能够满足大多数常规电路设计的需求。

以2512封装为例，其功率可达1W或2W，适用于需要承受较高功率的场合。

厚膜排阻系列

对于需要多个电阻电路的设计，天二厚膜排阻提供了集成化解决方案，常见的有0603x4、1206x4等规格。

这些排阻将多个电阻集成在一个封装内，不仅节省了PCB空间，还提高了元件的一致性，简化了组装工艺。

比如编号C183863的1206x4排阻，内含4个10kΩ电阻，精度为±5%，非常适合在数字电路中使用。

车规级厚膜电阻系列

天二科技还推出了符合AECQ200标准的车规电阻系列，如TQ系列，专为汽车电子应用设计。

车规级厚膜电阻具有更高的可靠性和稳定性，能够在55℃至+155℃的极端温度范围内稳定工作，满足汽车电子对元器件的严苛要求。

以TQ0603C107KP0515Z为例，这款0603封装的车规电阻阻值为107kΩ，精度±0.25%，温度系数低至±15ppm/℃，充分体现了天二厚膜电阻的高精度特性。

电流采样电阻/分流器

在需要精确测量电流的应用中，天二厚膜电流采样电阻提供了可靠的解决方案。这类电阻具有低阻值、高精度和高功率的特点。

例如，某款2512封装的厚膜采样电阻阻值仅为50mΩ，精度±5%，功率高达2W，适用于电源管理、电机驱动等应用中的电流检测。

03 天二厚膜电阻的核心优势

天二厚膜电阻之所以备受市场青睐，源于其多方面的优势：

质量可靠：天二科技通过ISOTS16949和AECQ200等行业严格的认证，确保了产品在质量管理上的可靠性。

规格齐全：从0201到2512的各种封装，以及从毫欧级到兆欧级的阻值范围，天二厚膜电阻几乎覆盖了所有常见应用需求。

高性价比：相比薄膜电阻等其它技术，厚膜电阻在成本控制上更具优势，天二通过规模化生产进一步提升了产品的性价比。

供货稳定：天二科技致力于提供“多组件一次购足”的服务，减少了客户的采购和管理成本。

04 厚膜电阻选型指南

选择合适的厚膜电阻需要考虑多个因素：

封装尺寸：根据PCB空间和功率要求选择合适的封装，如0402、0603适用于高密度电路，2512则适合大功率应用。

阻值与精度：常规电路可选±1%或±5%精度，精密电路则需更高精度等级。

功率容量：电阻的额定功率应高于实际功耗，并留有一定余量，同时考虑环境温度对功率的影响。

工作环境：普通环境可使用标准系列，汽车电子或工业控制等恶劣环境则应选择车规级或特种系列。

05 实际应用案例

天二厚膜电阻在实际应用中表现出色：

在电源管理电路中，2512封装的2W厚膜电阻可用于缓冲或泄放电路。

汽车电子系统常使用天二TQ系列厚膜电阻，满足AECQ200标准要求。

消费电子产品中，0603和0402封装的厚膜电阻因体积小、性价比高而被广泛使用。

工业控制设备的输入/输出接口常用厚膜排阻，如0603x4和1206x4系列，简化了电路设计。

天二科技的厚膜电阻产品正随着电子设备的小型化、高性能化趋势而不断发展。公司持续投入研发高功率密度、更小尺寸和更高精度的厚膜电阻产品，以满足日益增长的市场需求。

对于电子工程师而言，了解天二厚膜电阻的各系列特性，能够在设计过程中做出更合理的选型决策，在保证电路性能的同时，优化成本与可靠性。
