TW-C825检测与转换（传感器）技术实验箱

（25种传感器）

TW-C825检测与转换（传感器）技术实验箱：一节实训课的全套家伙事儿

兄弟们，咱们今天聊聊传感器教学这个老话题。传感器这门课，教材上原理讲得头头是道，但学生听课听得云里雾里，真要让他们动手搭个电路测个数据，往往就两眼一抹黑。我在实训室摸爬滚打这些年，见过的实验箱不少，TW-C825检测与转换（传感器）技术实验箱算是一个实打实能派上用场的教学设备。今天就跟各位说说我的使用体会。

一、为什么职业院校需要TW-C825这样的实验箱？

《传感器原理与应用》《自动检测技术》《工业自动化仪表与控制》这些课，机电类、自动化类专业的兄弟都熟，全是必修课。问题出在哪儿？大多数教材理论一套套，配个简单的演示板，学生理解起来费劲，总觉得跟工厂里实际用的隔着一层。

TW-C825检测与转换（传感器）技术实验箱，箱子里集成了二十五种传感器模块，把电阻式、霍尔式、电容式、电感式、光电式、涡流式、温度式、磁电式、压电加速度式这些门类基本都覆盖全了。更关键的是，TW-C825按照职业院校的教学和实训要求开发，结合生产实际和职业岗位的技能要求来设计，设备整体按《中华人民共和国教育行业标准》执行，采购申请和验收都比较顺利。

二、TW-C825的硬件配置与传感模块构成

TW-C825检测与转换（传感器）技术实验箱的技术参数，我结合官网资料整理了一个简表：

这些参数是保证实验数据可靠性的基础，带学生做实验时尤其要注意差动放大器的增益设置和数据采集卡的采样周期匹配。

2.1 传感器种类与精度指标

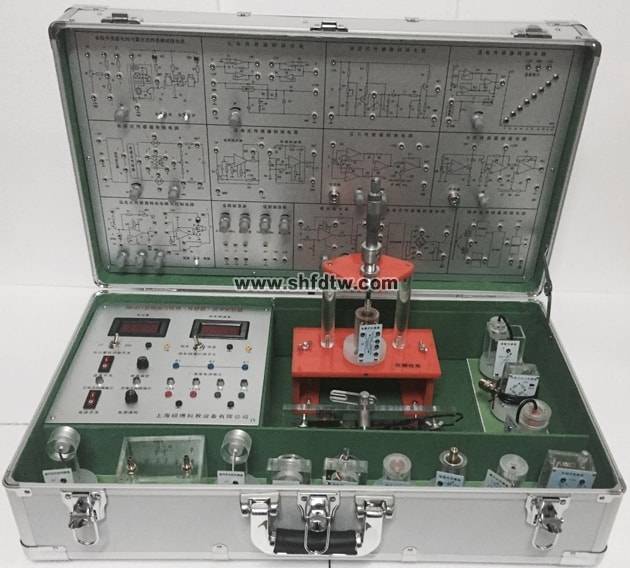

TW-C825的核心就在于这25种传感器模块，每种传感器单独做成模块，外壳用透明有机玻璃制作，学生能直接看到内部结构，模块上印着原理图和接线口，学生照着接线图操作基本不会出错。25种传感器的量程精度指标如下：

• 电阻式传感器：量程±2mm，精度±1.5%
• 霍尔式传感器：量程≥2mm，精度0.1%
• 电容式传感器：量程±5mm，精度±1.3%
• 电感式传感器：量程±5mm，精度±3%
• 光电式传感器：量程0~2400转/分，精度≤1.5%
• 涡流式传感器：量程≥1mm，精度±3%

厚度接近绝对值的提示：在做电阻式传感器和霍尔式传感器的位移特性实验时，学生普遍容易忽略差动放大器的零点调节，指导时一定要反复强调！

三、TW-C825的三源驱动与数据采集系统

传感器实验光有模块还不够，得能让它们动起来。TW-C825配了三源驱动：

• 热源：16V交流电源加热，温度控制范围0~150℃，配合PID调节仪可以自整定参数
• 转动源：0~12V直流电源驱动，转速可调范围0~2400转/分，做光电测速、霍尔测速实验非常方便
• 振动源：振动频率1~30Hz可调，共振频率12Hz左右，配合压电式加速度传感器测振动波形

数据采集这块，TW-C825配了12位AD转换的数据采集卡，USB接口，采样周期1ms到100ms可调，既可以单次采样也能连续采样。配套的处理软件功能也挺全，可以选实验项目、采集数据、画特性曲线、保存打印结果，学生做实验报告整理数据省了不少手工描点画线的功夫。

四、教学应用与实训课程设计

TW-C825检测与转换（传感器）技术实验箱适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

我在实训课上一般这样安排：

• 前两节课让学生熟悉实验箱整体布局，认识25种传感器模块的安装位置和接线方法
• 第3~5节课做基础实验。电阻式传感器的位移特性实验，霍尔式传感器的线性度测定，学生们从接线到读数再到数据处理，两个课时就能完成一组
• 第6~8节课进入综合应用阶段。结合转动源做光电式传感器的转速测量，先用毫伏表测输出信号的电压变化，再用频率转速表直接读数，对比两种方式的测量误差
• 第9节课做温度控制PID调试。高精度温度控制PID调节仪带人工智能调节和参数自整定功能，学生可以实际操作从设定温度到观察加热曲线再到调节PID参数的完整流程

常见问题提醒：使用转动源做测速实验时，光电传感器和涡流测速传感器的安装间隙一定要保持在2mm以内，太远信号就出不来了。另外温度实验时提前预热三到五分钟再做数据读取，否则学生测出来的温升曲线开头是平的，解释起来费劲。

五、总结

兄弟们，做传感器教学这么多年，我的体会是：工科这东西，光靠嘴讲学生永远记不住。TW-C825检测与转换（传感器）技术实验箱实际用下来，最大的感受就是东西全、皮实、容易上手。25种传感器基本涵盖了大纲要求的所有门类，三源驱动和数据采集系统配置也够用，学生一节课下来能把原理和实操串起来，比光翻课本强太多了。
