N沟道MOSFET作为半导体工业的基石器件，其工作原理融合了量子力学能带理论、半导体物理与电场控制技术。以下从原子级物理机制到宏观特性展开系统性详解。

一、物理结构：四层三端垂直架构

N沟道MOSFET采用垂直导电结构，在P型硅衬底上通过精密工艺构建：

1. P型衬底：掺杂三价元素（硼）形成空穴浓度约10¹⁵ cm⁻³的基体，电阻率10Ω·cm量级，为构建反型层提供基质。

2. N+源漏区：通过离子注入在衬底表面形成两个高浓度磷掺杂区（掺杂浓度10²⁰ cm⁻³），深度0.5-2μm，作为电子的源头与收集端。源极通常接地，漏极接正电压。

3. 栅极叠层：由金属（或多晶硅）-二氧化硅-P型硅构成三明治结构。SiO₂绝缘层厚度仅5-50nm，电容密度可达3-10 fF/μm²，是电场调控的核心。栅极长度L（0.18μm-数十微米）直接决定沟道电阻。

4. 体二极管：源漏之间的P-N结构成寄生二极管，阳极接源极，阴极接漏极，反向耐压即为MOS的BVDSS。

二、导电机制：电场感应反型层

核心原理：栅极电场排斥空穴、吸引电子，在P衬底表面构建N型导电沟道。

阶段一：截止状态（Vgs = 0）无栅压时，源漏间仅有两个背靠背PN结。漏极加正电压使漏-衬底PN结反偏，耗尽层宽数微米，漏电流仅纳安级。此时硅表面能带平坦，导带底远高于费米能级，电子浓度忽略不计。

阶段二：沟道形成（弱反型，Vgs ≈ Vth）当Vgs超过阈值电压Vth（典型1-3V），栅极正电场穿透SiO₂，在P衬底表面形成耗尽层，排斥空穴留下带负电的受主离子。继续增加Vgs，表面势使能带下弯，导带底接近费米能级，电子浓度开始超过空穴，进入弱反型。此时沟道电导微弱，Rds(on)仍高达千欧级。

阶段三：强反型与沟道导通（Vgs > Vth + 2V）当Vgs = Vth + 2V，表面电子浓度超过衬底空穴浓度10倍以上，形成厚度5-10nm的强反型层，沟道电阻骤降至毫欧级。电子从源极经此N型沟道高速（漂移速度达10⁷ cm/s）流向漏极，漏极电流Id可达数百安培。

电场强度：栅极电场强度E = Vgs / tox，当Vgs=10V，tox=10nm时，E=10MV/cm，接近SiO₂击穿场强，但仍在安全范围内。

三、I-V特性与三个工作区

1. 截止区（Vgs < Vth）沟道未形成，Id ≈ 0，器件等效为开关断开。此时MOS管承受全部漏源电压Vds，耐压能力由漂移区长度和掺杂浓度决定，可达650V甚至1700V。

2. 线性区（欧姆区，Vgs > Vth，Vds < Vgs - Vth）沟道连续且未夹断，Id与Vds呈线性关系：

Id = μn·Cox·(W/L)·[(Vgs-Vth)Vds - Vds²/2]

MOS管等效为压控电阻，Rds(on) = 1/[μn·Cox·(W/L)·(Vgs-Vth)]。此区用于模拟开关和可调电阻。

3. 饱和区（恒流区，Vgs > Vth，Vds > Vgs - Vth）漏极端沟道夹断，Id不再随Vds增加，由Vgs决定：

Id = (1/2)·μn·Cox·(W/L)·(Vgs-Vth)²

该式为平方律关系，跨导gm = μn·Cox·(W/L)·(Vgs-Vth)。饱和区用于放大器设计，构成恒流源。

沟道夹断机理：随着Vds增大，漏极端电势升高，该处栅-漏有效电压差减小。当Vds = Vgs - Vth时，漏极端沟道厚度减为零，发生预夹断，随后增加的Vds仅拉长夹断区长度，不显著改变Id。

四、关键参数物理内涵

1. 阈值电压Vth：沟道强反型所需最小栅压，与衬底掺杂浓度Cox成反比。离子注入可精确调控Vth至±0.1V精度。

2. 导通电阻Rds(on)：由沟道电阻、漂移区电阻和接触电阻串联构成。沟道电阻R_ch = L/[μn·Cox·W·(Vgs-Vth)]，与沟道长度L成正比，与宽长比W/L成反比。功率MOS通过增大W/L至10⁴-10⁶，使Rds(on)降至毫欧级。

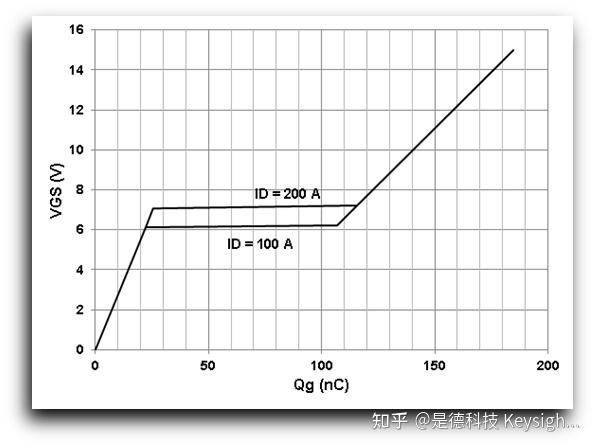

3. 栅极电荷Qg：Q_g = C_ox·W·L·(Vgs-Vth)，包含栅-源电荷Qgs、栅-漏米勒电荷Qgd和过驱动电荷。Qg决定开关速度，驱动功率P_drive = Qg·Vgs·f_sw。

4. 击穿电压BVDSS：由漂移区长度和掺杂浓度决定，遵循RESURF原则，超结技术可突破硅极限，实现650V耐压下Rds(on)仅100mΩ。

五、与P沟道MOS的镜像关系

N-MOS所有特性与P-MOS严格对称：

• 衬底：P型 ↔ N型
• 载流子：电子 ↔ 空穴
• Vth：正值 ↔ 负值
• 电流方向：漏→源 ↔ 源→漏
• 驱动：正压 ↔ 负压

这种对称性使二者可构成CMOS反相器：上管PMOS、下管NMOS，实现静态功耗接近零的数字逻辑。

六、失效物理机制

1. 栅氧化层击穿：Vgs超过±20V，SiO₂发生F-N隧穿，漏电流指数增长，永久性击穿。

2. 雪崩击穿：Vds超过BVDSS，漂移区电场>3×10⁵ V/cm，电子碰撞电离产生电子-空穴对，电流雪崩倍增，结温瞬时超600℃，金属化层熔化。

3. 热载流子效应：短沟道器件中，强电场加速电子至能量>3.2eV，轰击Si-SiO₂界面，产生界面态电荷，导致Vth漂移、跨导退化。

4. 闩锁效应：CMOS结构中，寄生NPN-PNP晶闸管导通，导致电源短路，需通过SOI工艺或深槽隔离消除。

七、前沿技术演进

FinFET：将沟道做成三维鳍片，栅极三面包裹，抑制短沟道效应，实现7nm以下工艺节点。

SiC N-MOS：采用碳化硅材料，击穿场强10倍于硅，Rds(on)降低50%，工作温度达200℃，开关频率突破1MHz，正在颠覆新能源汽车和光伏逆变器。

GaN N-MOS：异质结二维电子气沟道，电子迁移率2000 cm²/V·s，开关时间<10ns，功率密度达10W/mm²，是下一代快充和数据中心电源的核心。

一句话总结：N沟道MOSFET通过栅极正电场在P衬底感应N型沟道，实现电压对电流的纳米级控制，其高输入阻抗和MHz开关能力使其成为从CPU到逆变器的通用基石，而材料创新（SiC/GaN）正将其性能推向新极限。
