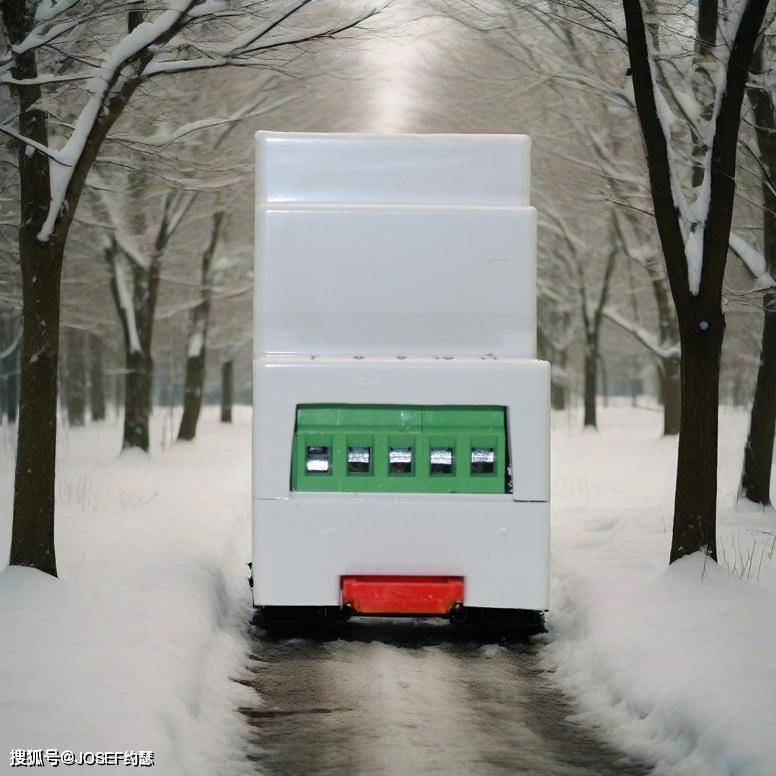

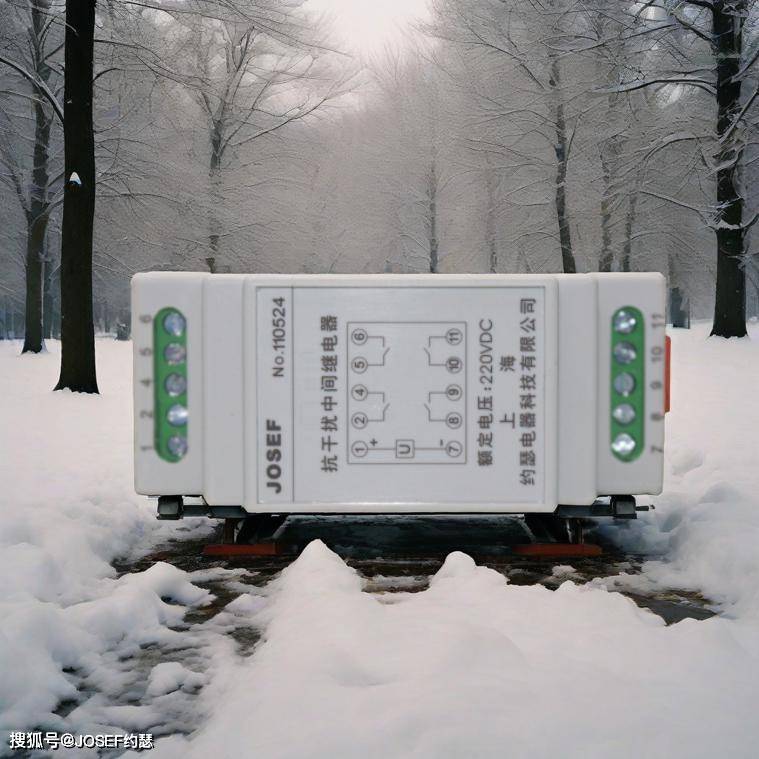

WZY-400W大功率中间继电器是一款性能优异、功能强大的电气控制元件,适用于工业自动化控制、电力系统控制、矿山冶金等领域中对高精度、高可靠性和长寿命中间继电器有需求的场合。以下是其详细介绍:
一、产品特点
启动功率大:WZY-400W中间继电器具有较大的启动功率,能够确保在复杂电路中稳定工作。
抗干扰能力强:继电器设计有抗干扰措施,能够在电磁干扰较大的环境中保持正常工作。
导轨安装:采用标准35mm导轨安装,支持多个继电器拼接,适合小型开关柜使用,安装方便。
防潮防尘:元件采用进口密封型继电器,具有防潮、防尘、不断线的特点,可靠性高。
触点容量大:触点容量(交流250V以下)为5A 250V(部分资料显示触点容量为5A/250V,具体以产品说明书为准),能够满足大负载开关需求。
动作速度快:动作时间快速,部分资料显示动作时间不大于20ms(也有资料显示动作时间小于等于4ms,返回时间小于等于3ms,具体以产品说明书为准),能够快速响应控制系统的指令。
二、技术参数
额定电压:DC110V、DC220V、DC48V、AC220V(具体电压等级可根据用户需求定制)。
触点容量:交流250V以下,τ=5ms的感性负载50W,允许电流8A(部分资料显示触点容量为5A/250V,具体以产品说明书为准)。
动作范围:65%~75%额定值。
允许电压:瞬间2.5倍的额定值。
动作时间:快速中间继电器动作或返回时间不大于20ms(部分资料显示动作时间小于等于4ms,返回时间小于等于3ms,具体以产品说明书为准)。
启动功率:额定电压启动功率5W以上。
额定功率:额定电压继电器稳态工作情况下线圈功率不大于1.6W。
电气寿命:触点在额定负荷下不少于10000次。
机械寿命:触点在空载状态下为三百万次。
绝缘电阻:用1000V摇表测量各引出端子对端子导轨之间的绝缘电阻不小于10MΩ。
绝缘耐压:各引出端子对端子导轨能承受工频电压2000V,同组触点间能承受工频电压1000V,历时一分钟无击穿。
三、应用领域
WZY-400W中间继电器广泛应用于工业自动化控制、电力系统控制、矿山冶金、矿井等领域。它可以作为控制回路中的中间环节,实现电路的分断、接通或转换功能,并可根据需要与其他控制元件(如按钮开关、传感器、计时器等)联合使用,实现对电路的自动控制。
四、使用注意事项
仔细阅读产品说明书:在使用前,请务必仔细阅读产品说明书,了解产品的性能特点、安装方法和使用注意事项。
参数匹配:确保继电器的额定电压、额定电流等参数与您的控制系统相匹配,以避免因参数不匹配而导致的故障或损坏。
正确接线:在安装过程中,请确保继电器的接线正确、牢固,以避免因接线错误或松动而导致的故障。
定期检查和维护:定期对继电器进行检查和维护,确保其处于良好的工作状态。
环境要求:继电器应放置在干燥、通风、避光、防尘的环境中,避免过载或短路情况的发生。
上海约瑟继电器事业部
