测量接触电阻是确保电气连接点（如开关、接线端子和继电器）有效性和可靠性的关键步骤。接触电阻过高可能导致发热、能量损耗，甚至导致设备故障。因此，了解如何准确地测量接触电阻以及影响测量的各个因素，对于电气工程师和技术人员来说，是一项基本技能。

一、接触电阻的定义与重要性

定义 接触电阻是两个导体在接触面处形成的电阻，通常由多个微小的实际接触点和这些点间的电流路径构成。由于接触表面粗糙度和氧化层等因素，理想的“零接触电阻”并不存在。

重要性

效率和可靠性：低接触电阻意味着更高的电流传输效率和更少的功率损失。

安全性：高接触电阻可能导致接触面过热，引发火灾或设备损坏。

性能监控：通过定期测量接触电阻，可以预测并防止电气连接点的劣化。

二、接触电阻测量的基本原理

通常采用四线法（Kelvin测量法）来测量接触电阻，以消除测试引线电阻对测量结果的影响。这种方法使用两根电流引线和两根电压引线分别进行电流供给和电压测量，从而提高测量精度。

三、测量设备与工具

1. 微欧计/毫欧计

微欧计是专门设计用于测量低电阻设备，具有高精度和良好的重复性。其优势在于能够直接应用四线法进行精确测量。

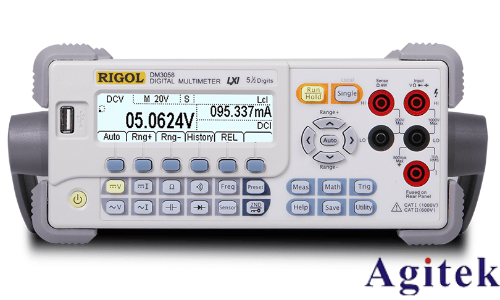

2. 数字万用表

虽然不是专门为低电阻设计，但高级数字万用表也可以用于大致的接触电阻测量。然而，精度可能不如微欧计。

四、接触电阻的测量步骤

1. 准备工作

确认状态：确保被测电路无电，以避免危险和错误读数。

清洁接触面：去除任何污垢或氧化层，以获得稳定的测量。

2. 使用微欧计测量

设备校准：在进行测量之前，对微欧计进行校准。

连接探头：

将四线探头的电流引线连接到待测物的两侧。

将电压引线紧挨电流引线放置，以便测量真实的电压降。

开启微欧计，并根据操作手册进行设置。

观察并记录测量值，确保多次测量以验证一致性。

3. 使用万用表测量

配置万用表：将万用表设置为电阻测量模式。

连接表笔：用表笔触及测量点附近的金属部分，尽量减少引线电阻影响。

读数记录：记录显示的电阻值，多次测量以获取平均值。

五、影响测量准确性的因素

1. 温度

温度变化会影响材料的电阻率，从而影响测量结果。建议在恒温条件下进行测量。

2. 接触质量

松动或不完全接触会导致较高的测量误差。在测量前确保接触紧密且表面清洁。

3. 仪器精度

选择合适的仪器非常重要，特别是在需要高精度测量时。定期校准和维护设备以保持其性能。

六、优化测量的技巧

多点测量：在不同部位多次测量，以便捕捉到任何局部差异。

参考标准：将测量结果与已知标准进行比较，以验证其准确性。

历史数据记录：保存所有测量数据，用于长期趋势分析和故障预警。

七、常见问题与解决方案

1. 测量不稳定

原因：可能是由于接触不良或环境干扰。

解决方案：重新检查接触面和夹具的紧固情况，尽量在屏蔽环境中测量。

2. 读数偏高

原因：可能是由于连接线电阻未被完全排除。

解决方案：确保使用四线法，并重新校准仪器。

3. 设备故障

原因：可能是设备老化或误操作。

解决方案：按照说明书进行设备维护，必要时联系供应商进行维修。

八、应用案例

1. 高压开关设备

在高压开关应用中，接触电阻测试是例行检查的一部分。通过定期监测，可以提前识别接触不良问题，并采取预防措施。

2. 电动车充电系统

在电动车充电桩中，低接触电阻可确保快速、安全的充电过程。制造商通常会严格控制接触电阻在指定范围内。

九、未来发展趋势

随着物联网和智能设备的发展，对接触点的远程监控和实时数据分析的需求将增加，这促使测量设备和技术不断更新和改进。例如，利用无线传感器网络实现自动化的接触电阻监控，将成为一个可能的发展方向。

总结

接触电阻测量是一项重要但常被忽视的任务，通过采用正确的方法和工具，可以实现准确可靠的测量结果。这不仅有助于提高电气设备的安全性和效率，还能大幅降低因接触不良造成的维护成本和停机时间。掌握这些技能和知识，将极大提升技术人员的专业能力和服务质量。
