今天分享的是：PCB是十问十答：AI算力与终端创新共振，PCB重塑高密度连接格局

报告共计：21页

AI算力浪潮下的PCB行业：高密度连接技术重塑电子产业格局

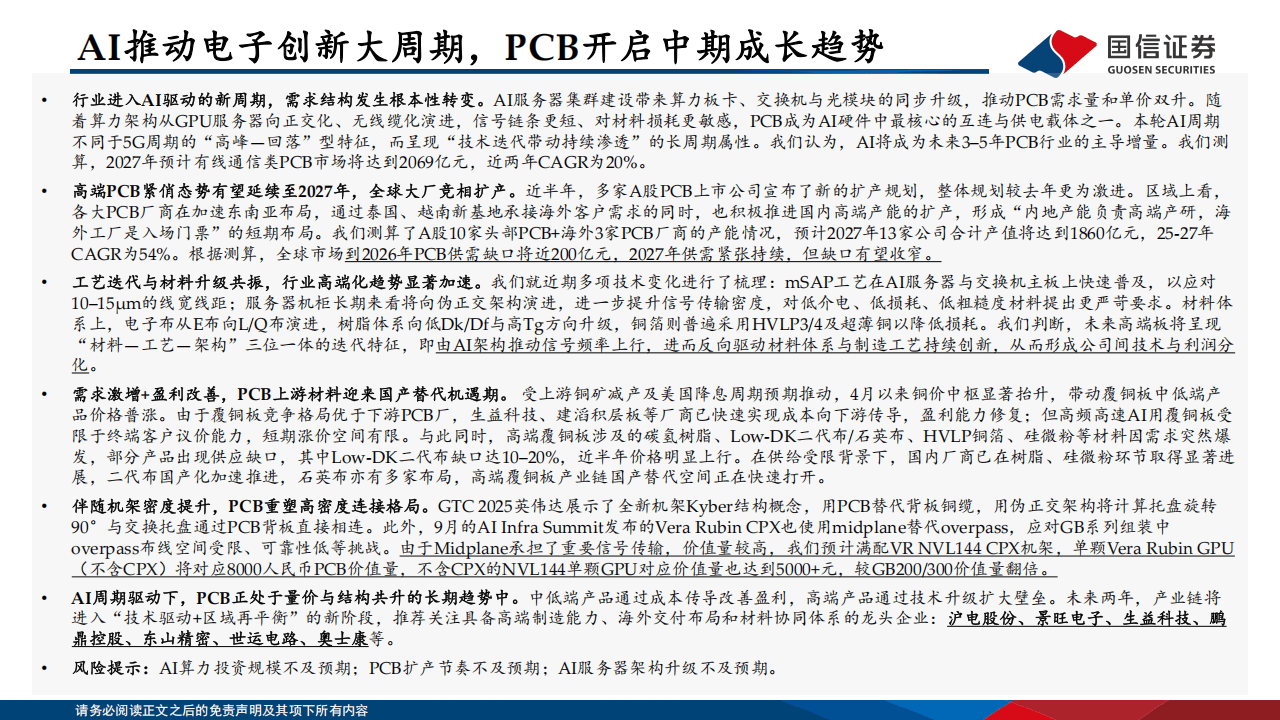

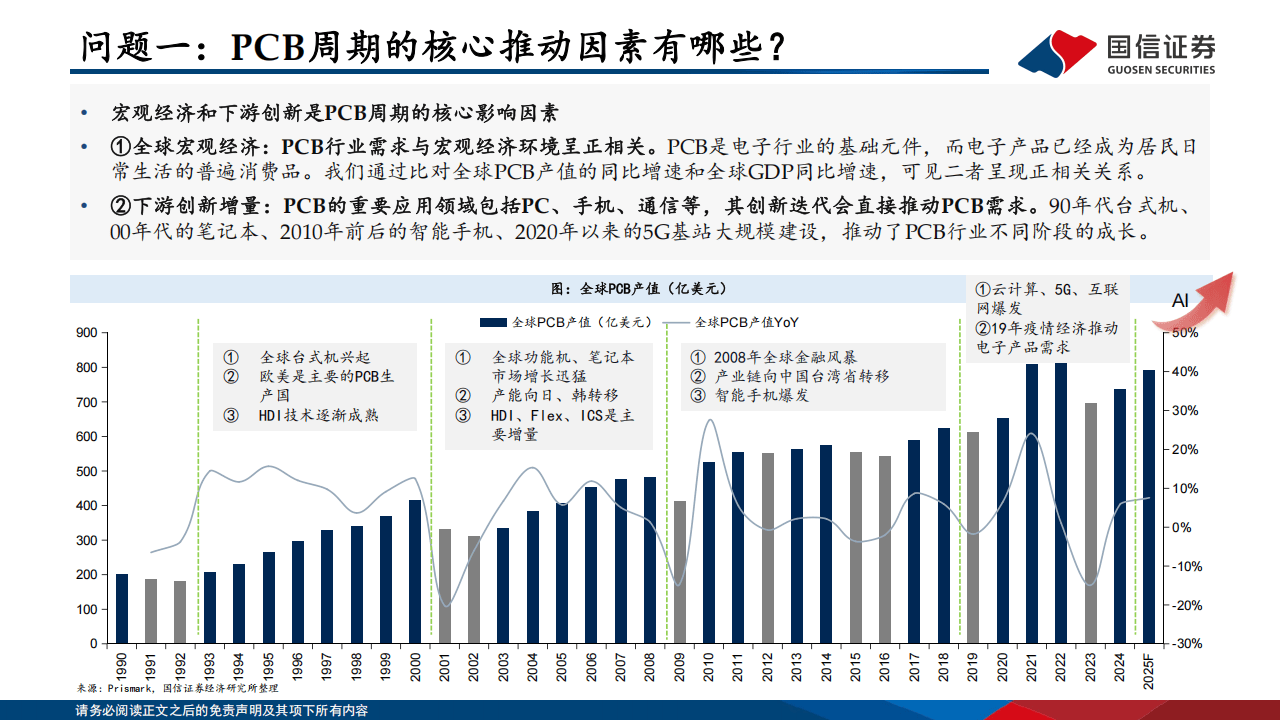

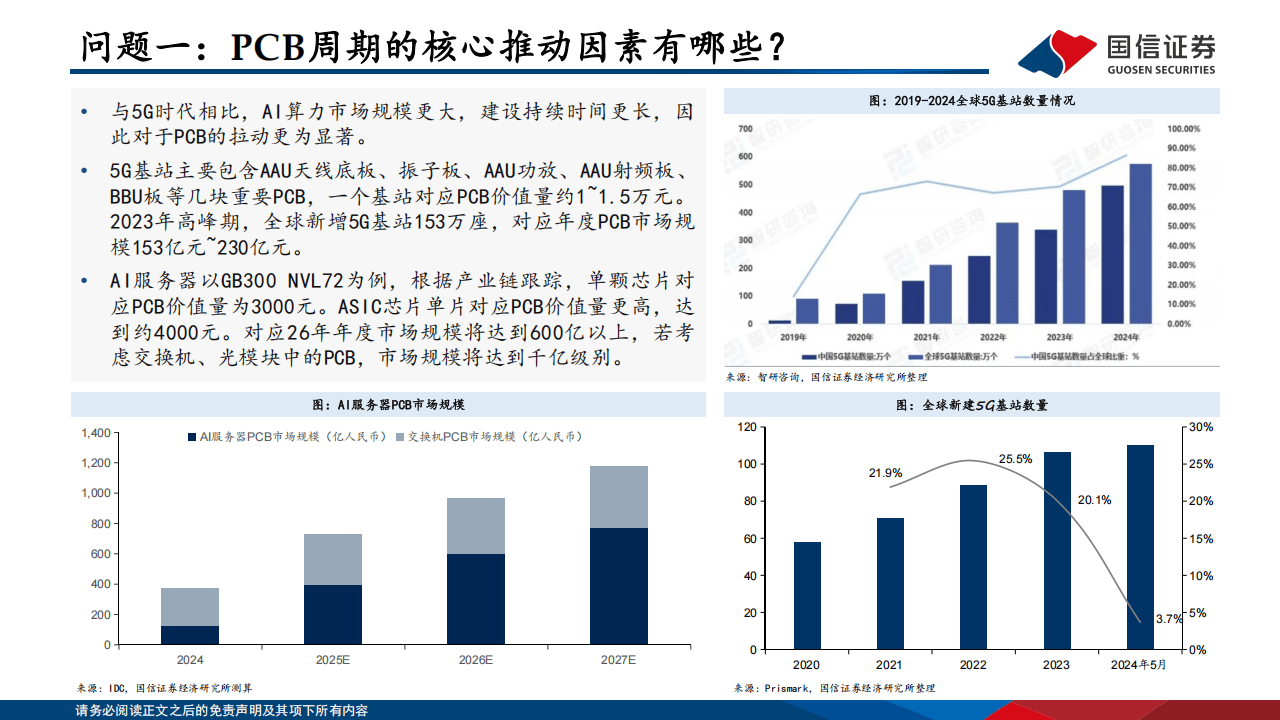

随着人工智能技术的快速演进，全球电子产业正步入一个由AI算力驱动的新周期。在这一浪潮中，印制电路板（PCB）作为电子设备中不可或缺的基础组件，正经历从量变到质变的结构性升级。行业分析指出，AI服务器、高速交换机及光模块等设备的快速发展，对PCB提出了更高要求——不仅需求量显著提升，其技术规格和单价也同步攀升。与传统5G周期不同，AI带动的需求具备更强的持续性和迭代性，预计将成为未来三至五年PCB行业增长的核心动力。在这一背景下，PCB产业正从传统的连接载体，演进为支撑高速信号传输、高效供电与散热的关键平台。

技术迭代与工艺升级：高端PCB迈向“材料‑工艺‑架构”一体化创新

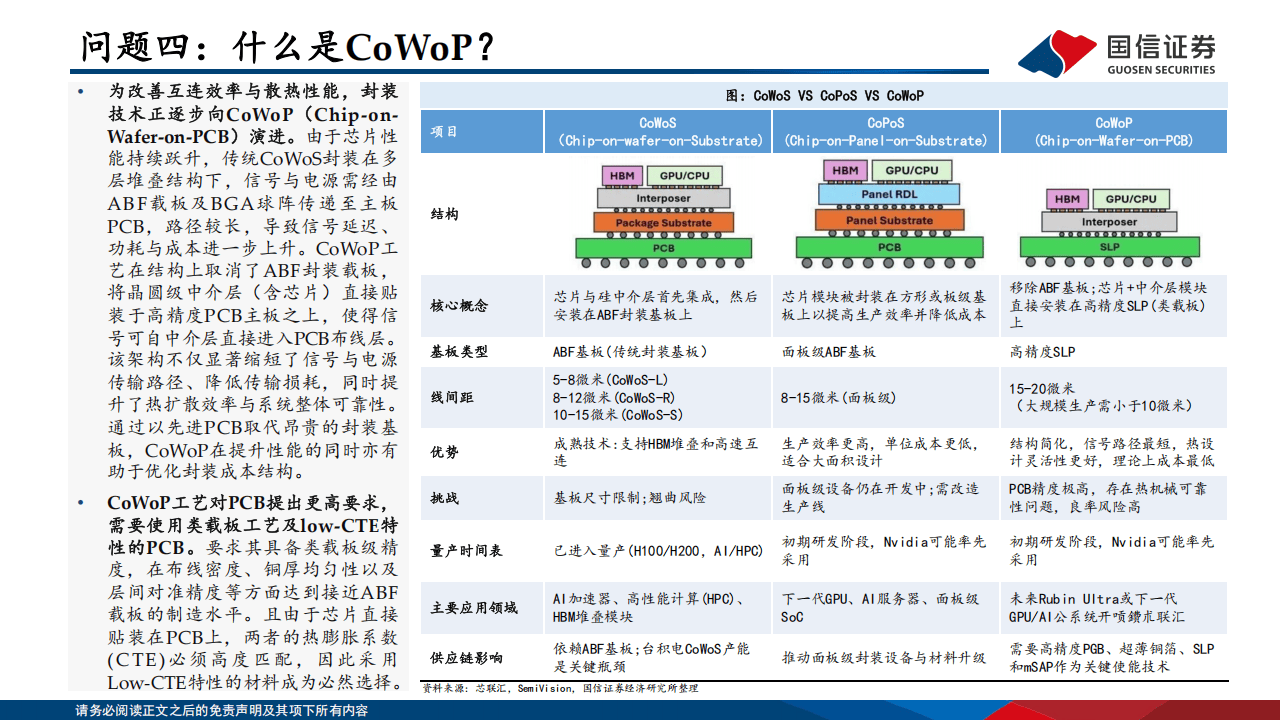

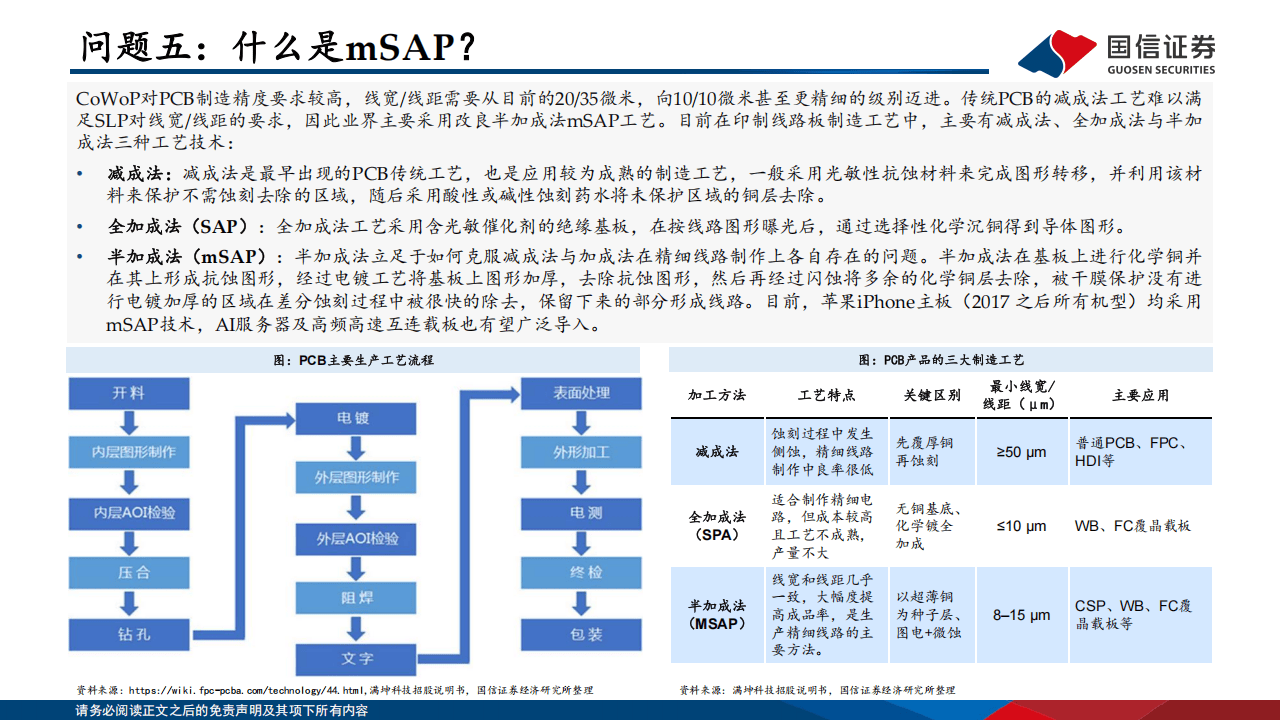

为满足AI算力设备对信号完整性、传输速率与散热性能的严苛要求，PCB行业在材料、工艺和架构层面均迎来深度变革。其中，CoWoP（芯片‑晶圆‑PCB）等先进封装技术逐步兴起，通过取消传统ABF载板、将芯片直接贴装于高精度PCB上，大幅缩短信号路径、降低传输损耗。与此同时，改良型半加成法（mSAP）工艺加速普及，推动线宽/线距向10微米甚至更细级别迈进，为高密度互连提供技术基础。在材料方面，低介电常数（Low‑Dk）玻纤布、超平滑铜箔（HVLP）等高端材料需求激增，推动产业链上游向低损耗、高稳定性方向升级。这些技术演进共同指向一个明确趋势：高端PCB正形成“材料‑工艺‑架构”三位一体的创新体系，其技术壁垒与附加值持续提升。

供需格局与产能扩张：全球产业链迎来结构性调整

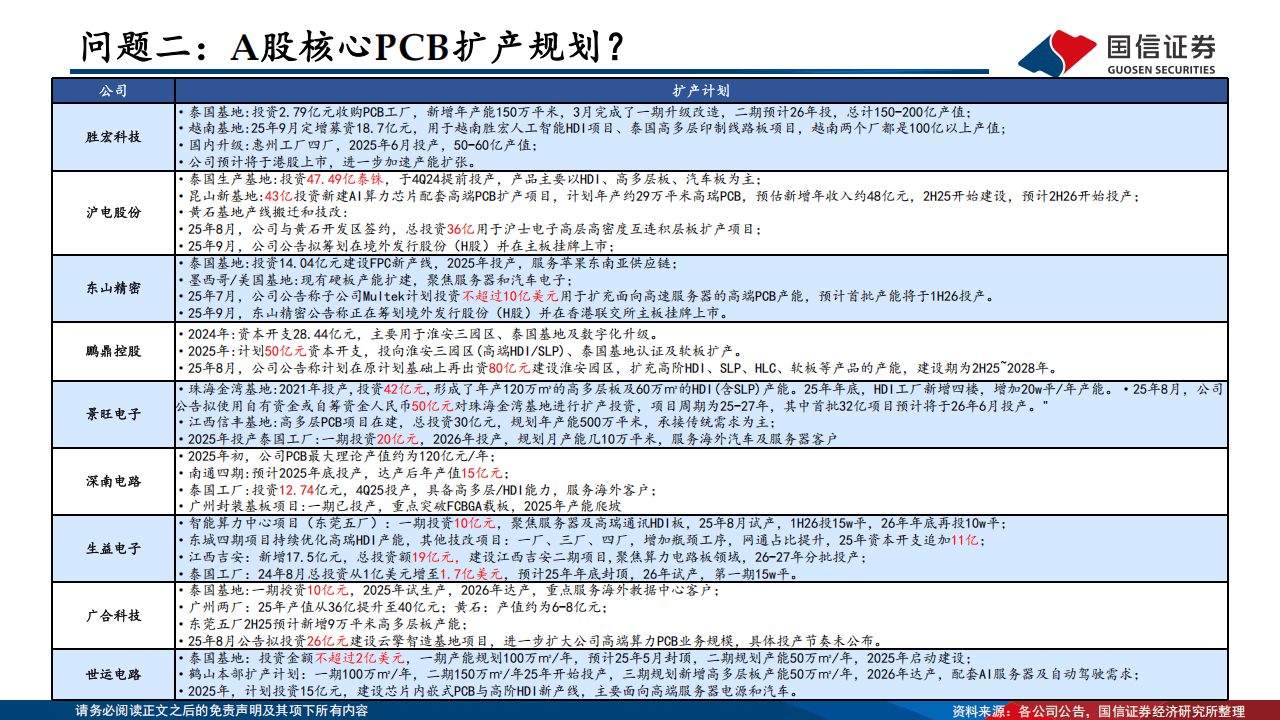

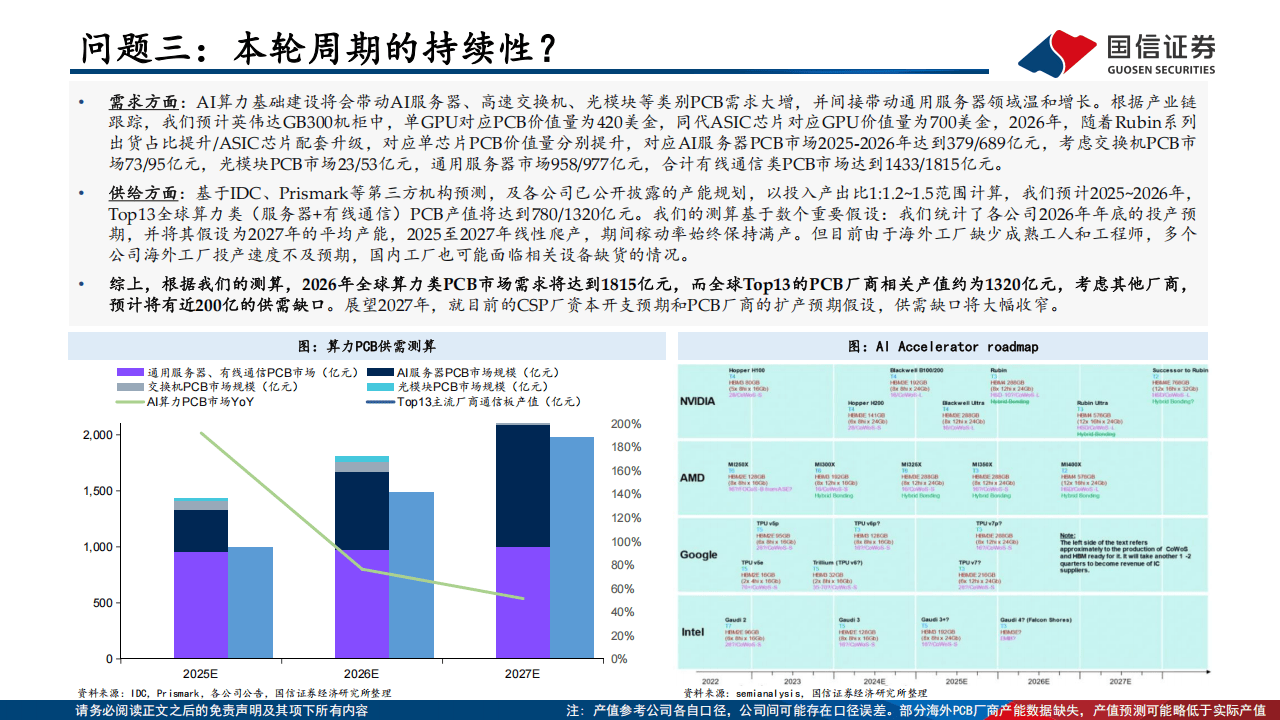

AI算力建设的提速，带动PCB市场需求快速扩容。据行业测算，2026年全球算力类PCB市场规模有望突破1800亿元，而当前主要厂商的产能规划仍存在近200亿元的供需缺口。在这一背景下，国内外PCB企业纷纷加快产能布局，一方面在国内扩张高端产能，另一方面在泰国、越南等地建设海外基地，逐步形成“国内聚焦高端制造、海外贴近市场需求”的全球供应链体系。值得注意的是，尽管产能扩张步伐加快，但高端PCB对工艺精度、材料性能的要求极高，其产能释放仍面临技术爬坡、设备调试等多重挑战，短期内供需紧张态势可能延续。

上游材料产业链：国产替代迎来机遇窗口

PCB行业的升级浪潮，同时拉动上游覆铜板、铜箔、特种玻纤布等材料的创新与替代。以覆铜板为例，其成本中铜箔占比约50%，近期铜价中枢上移推动中低端产品提价，而上游厂商凭借集中度较高的竞争格局，具备一定成本传导能力。在高端材料领域，Low‑Dk二代玻纤布、HVLP铜箔等产品因技术要求高、认证周期长，目前仍由海外企业主导，但国内厂商已在树脂、硅微粉等环节取得突破，二代玻纤布的国产化进程正在加速。随着AI服务器、高速通信设备对材料性能要求不断提高，上游高端材料的自主可控已成为行业关注的重点，也为国内材料企业提供了结构性发展机遇。

未来展望：PCB行业步入技术驱动与全球协作新阶段

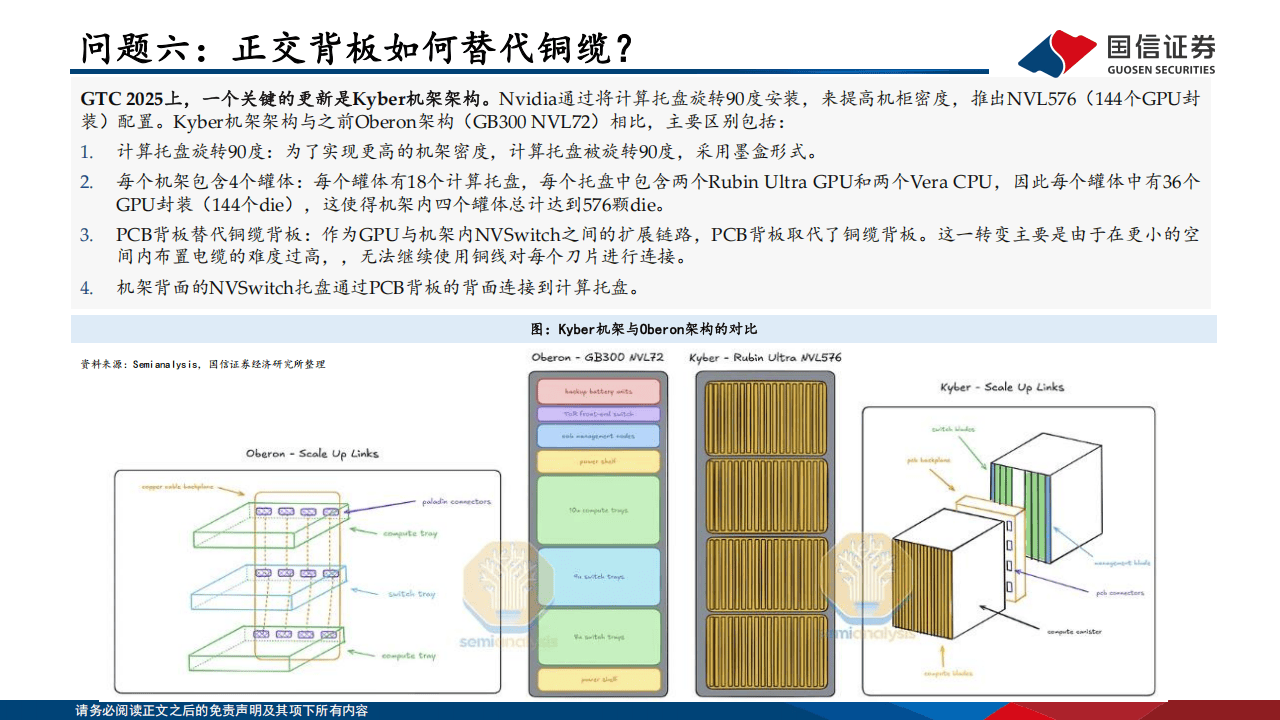

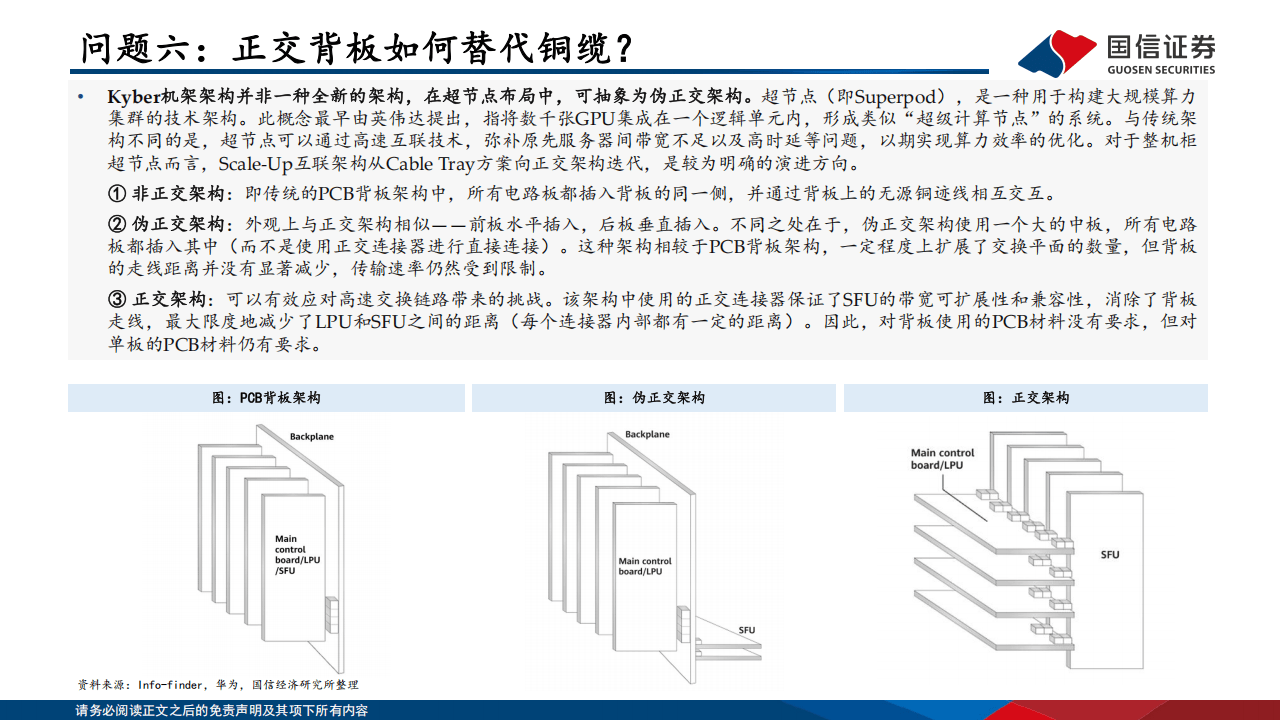

当前，PCB行业正逐步摆脱过去以规模扩张为主的发展模式，转向以技术迭代和全球供应链协同为核心的高质量发展阶段。从正交背板替代铜缆、到无线缆机架设计，从传统多层板到类载板级工艺，PCB在AI硬件中的角色已从“连接件”深化为“性能决定件”。展望未来，随着AI算力建设持续渗透、终端应用不断丰富，PCB行业将在高密度互联、高频高速传输、高功率散热等维度持续突破，推动整个电子产业向更高集成度、更高可靠性的方向演进。在这一过程中，具备高端工艺能力、材料协同优势和全球交付布局的企业，有望在产业变局中占据先机。

以下为报告节选内容

报告共计： 21页
