高压电阻器是专为高电压环境设计的电子元件，工作电压通常在1000至35000伏特之间，特殊型号最高可达100kV甚至更高，阻值范围覆盖10kΩ至10^11欧姆，功率一般在2W至100W以上，主要应用于高压装置的分压器、泄放电阻、吸收器等场景。广泛应用于电力电子、医疗设备及新能源设施等高压电路场景。

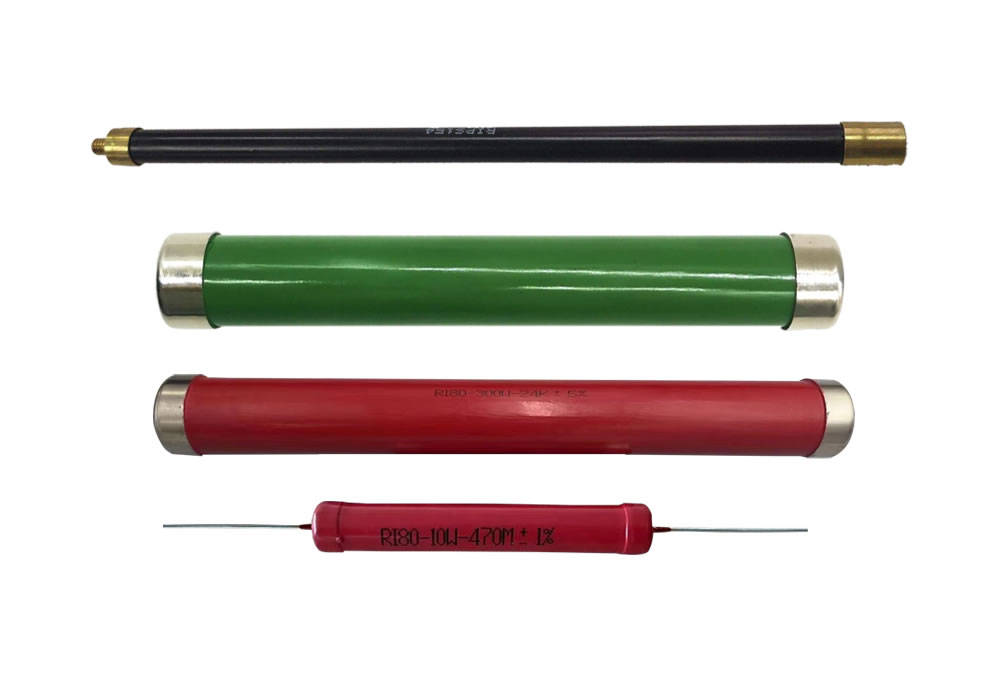

奥创高压电阻

一、结构和工作原理

结构：

其采用细长基体设计，电阻膜呈螺旋带式结构以防止电击穿，材料包括合成碳膜、金属膜、金属玻璃釉膜及厚膜技术制造。

工作原理：

遵循欧姆定律：当高压施加于电阻两端时，电阻通过阻碍电流流动，将电能转化为热能耗散，从而实现限流、分压或保护作用。

高耐压设计：为防止电击穿，高压电阻通常采用细长结构、螺旋带绕制或高抗压强度材料（如合成碳膜、金属膜、金属玻璃釉膜），确保沿长度方向的电压梯度不超过500V/cm。

能量耗散：在脉冲或过压情况下，电阻将瞬时大电流转化为热量，起到吸收、泄放或保护作用，尤其用于整流滤波电容放电、灭弧等场景。

二、高压电阻有哪些种类

⑴按材料划分

合成碳膜高压电阻：以合成碳膜为电阻体，成本低廉、阻值范围宽，具备良好的稳定性和耐热性，能承受一定的高压脉冲，适用于一般高压电路的分压、放电场景，是高压电阻中应用较广泛的基础类型之一。

金属膜高压电阻：采用金属膜作为电阻体，精度高、可靠性强，噪声低且温度系数小，长期工作时阻值变化率低，广泛应用于高压测试设备、精密仪器等对精度要求较高的场景。

金属氧化膜高压电阻：以金属氧化膜为电阻元件，具有非线性电压-电流特性，耐高温、稳定性好，擅长吸收瞬时高压，是浪涌保护电路的核心元件，同时也适用于高压高频场景。

金属玻璃釉膜高压电阻：通过添加氧化铝等结晶控制剂，将金属玻璃釉膜涂覆于陶瓷基体上，耐压能力可达2200伏/厘米，稳定性和绝缘性优异，常用于精密高压设备和交直流、脉冲电路中。

陶瓷高压电阻：以高绝缘性陶瓷为基体（如95%三氧化二铝陶瓷），耐高压、耐高温、耐腐蚀，绝缘性能突出，能承受极端环境的考验，适用于工业控制、测试设备等复杂高压场景。

⑵按结构划分

管形陶瓷无感高压电阻：100%陶瓷体电阻，纯无感设计，耐高压性能极强，最高耐冲击电压可达75KV（部分型号可达100KV），短时间可耐受更大电流和更高峰值能量，不会出现线绕电阻和模压电阻的失效现象，适用于高压冲击、高频高压场景。

高压无引线阻尼晶圆电阻：采用金属氧化物和陶瓷材料混合高温烧结而成，能承受瞬间高温高压，核心应用于汽车、摩托车的点火系统，通过瞬时高压放电实现点火功能。

高压金属陶瓷阻尼电阻：兼具金属和陶瓷的优势，耐高压、耐高电流突波特性优越，比绕线型和薄膜型电阻更稳定，适合高压电路设计，常用于需要抑制电压尖峰的场景。

氧膜高压高频电阻：采用管形端头被银或金电极结构，高频性能优异，主要用作超高频电路中的负载，在高压脉冲电源、广播发射机等行业应用广泛。

棒状与片状高压玻璃釉膜电阻：两者核心用途一致，均适用于交直流或脉冲电路及高压设备中；其中棒状采用引线式结构，便于安装在电路板上，片状体积小巧，适配小型化高压电子设备。

线绕高压电阻：用镍铬合金丝绕制在陶瓷骨架上，散热快、耐高压冲击，功率承载能力强（最高可达500W），但体积较大，适合低频高压电路、电源限流等场景，如EV充电stations、工业激光器等高压大功率场景。

合成绕制高压电阻：属于大功率高压电阻器件，阻值范围10kΩ～50MΩ，功率范围2～50W，能承受大功率高电压，可靠性高、稳定性好，主要用于设备仪器的高压电路，承担泄放、分压、滤波、负载等功能。

1. 高压电阻的核心作用

⑴基础核心作用

1. 限流保护：防止过电流损坏敏感设备，如在高压试验中串接保护电阻器限制短路电流。
2. 分压与泄放：用于高压分压器、滤波电路或电容放电回路，如在整流滤波后通过泄放电阻释放残余电荷。
3. 能量耗散：在电机制动、变频器等场景中，将再生电能转化为热能安全释放。
4. 抑制过电压：吸收电压浪涌或开关瞬态，保护电源和负载设备。
5. 稳定系统运行：在特高压柔性直流输电系统中，启动电阻（如碳陶瓷电阻）精准调控电流、缓冲冲击。
6. 这些作用共同支撑了高压电阻在电力系统、医疗设备、新能源汽车、电信及工业控制等领域的关键地位。

⑵专项应用作用

• 特高压柔直输电系统的“启动电阻”
• 在±800kV特高压柔性直流工程（如昆柳龙直流工程）中，碳陶瓷启动电阻用于缓冲启动或工况切换时的电流冲击，防止设备损坏，保障设备稳定运行。
• 光伏逆变器与充电桩
• 用于高压分压、泄放滤波电容电荷、负载均衡等，提升系统效率与安全性。
• 高压测试设备与变压器保护
• 承担限流、浪涌抑制、电压测量等功能，确保电网设备安全。
• X光机、CT扫描仪、MRI、除颤器
• 高压电阻用于精确分压、限流和电压调节，既保证成像精度，又保护患者与设备安全。
• 高压预充电阻
• 在车辆启动前，缓慢给高压电容充电，避免电流冲击损坏电池、电控单元及继电器，是高压安全启动的关键部件。
• 电动助力转向、制动系统
• 用于管理高压电路中的瞬态电压与电流。
• 电焊机、电镀电源、高压变频器
• 作为制动电阻吸收再生能量，或作为假负载用于大电流测试。
• 雷达、通信设备、粒子加速器
• 在航空航天及科研设备中，确保高压信号稳定传输。
• 相机闪光灯、燃气灶点火器、电池充电器
• 利用其高耐压特性实现瞬时高压放电或电压控制。
