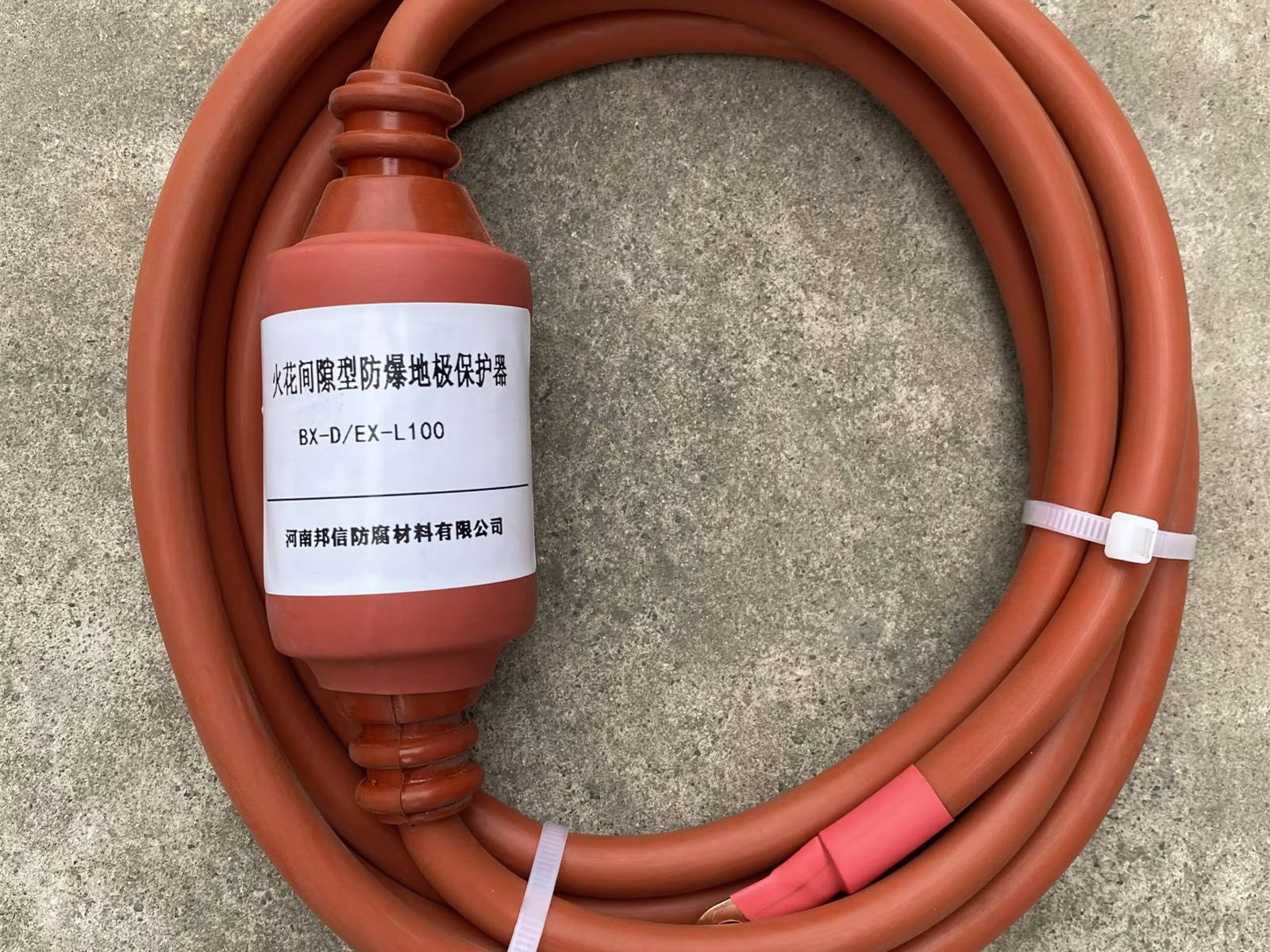

火花间隙保护器（电位平衡连接器）施工步骤及要点如下：

一、施工前准备

确定安装位置

关键位置：安装在埋地管道系统的绝缘法兰两端，防止雷电或操作过电压击穿绝缘部件。

环境要求：

避开潮湿、腐蚀性气体或尘埃较多的区域（如低洼积水地带）。

选择地基坚实处，确保设备稳定运行，便于日常检查和维护。

防爆要求：在化工、炼油厂等易燃易爆场所，需满足防爆标准（如Ex d IIC T6），外壳需通过隔爆或本质安全设计。

准备工具与材料

工具：螺丝刀、扳手、电钻、连接螺栓（如M10）、测量工具（如兆欧表、接地电阻测试仪）。

材料：

电缆：选用短、粗、直的规格（如25mm²铜芯电缆），减少电阻和电感。

接地极：选择土壤电阻率低的区域（如潮湿土壤或靠近水源处），接地线截面积需符合标准（通常≥25mm²）。

防护用品：绝缘手套、绝缘靴、安全帽等。

检查设备

确认保护器外观无损伤，内部元件完好，连接电缆规格和长度符合要求。

核对型号与绝缘法兰/管道规格是否匹配。

二、施工步骤

挖掘安装坑

根据保护器尺寸挖掘合适坑洞，深度需确保设备完全埋入地下，坑底夯实平整。

留有地面沉降余量，避免回填后设备受压损坏。

连接电缆

接线端子连接：将保护器引出线端子分别连接至绝缘法兰两端或接地网，使用专用压接工具或螺栓紧固，确保电气连接可靠。

接地极连接：若需接地，将接地极与保护器接地端子连接，接地线避免过长或过细，减少接地电阻。

安装固定

将保护器放入安装坑内，使用固定支架或夹具固定，避免外力挤压或碰撞。

防爆型保护器需确保密封性能良好，防止水分侵入。

回填土壤

分层回填土壤并夯实，确保设备周围无空洞或缝隙，避免土壤对设备造成挤压。

三、施工后检查与测试

连接检查

确认所有连接点无松动或接触不良，电缆走向合理，无拉扯或损坏风险。

绝缘电阻测试

使用兆欧表测试保护器绝缘电阻，确保符合标准（通常≥100MΩ）。

接地电阻测试

使用接地电阻测试仪验证接地电阻值（通常≤10Ω），确保泄放通道畅通。

功能测试

模拟过电压测试：通过高压发生器模拟雷电或操作过电压，检查保护器是否能在规定电压下正常动作，限制电压升高。

导通性测试：使用专用仪表验证保护器导通性，确保放电通道正常。

验收与记录

组织相关人员验收，检查安装质量、测试数据及施工记录。

填写验收报告，标注保护器型号、规格、安装日期等信息，便于后续管理。
