三极管与MOS管核心区别深度解析

三极管（双极型晶体管BJT）与MOS管（场效应管FET）作为两类基础半导体器件，其差异根植于物理结构、载流机制与控制方式，进而决定了它们在性能、驱动、应用上的全维度分野。以下从工作原理、电气特性、驱动设计、应用场景四个层面系统阐述二者的本质区别。

一、工作原理：电流控制 vs 电压控制

1.1 三极管的工作原理

三极管是电流控制型器件。其工作依赖电子与空穴两种载流子的注入与复合，故称"双极型"。当基极-发射极间流过微小电流IB（通常为μA至mA级）时，发射区向基区注入载流子，由于基区极薄且掺杂浓度低，大部分载流子被集电区收集，形成放大的集电极电流IC。电流关系满足IC = β×IB，其中β为电流放大系数（50-300）。

核心特征：输出电流由输入电流精确比例控制，输入阻抗低（约1-10kΩ），基极需持续提供电流才能维持导通，驱动功耗显著。

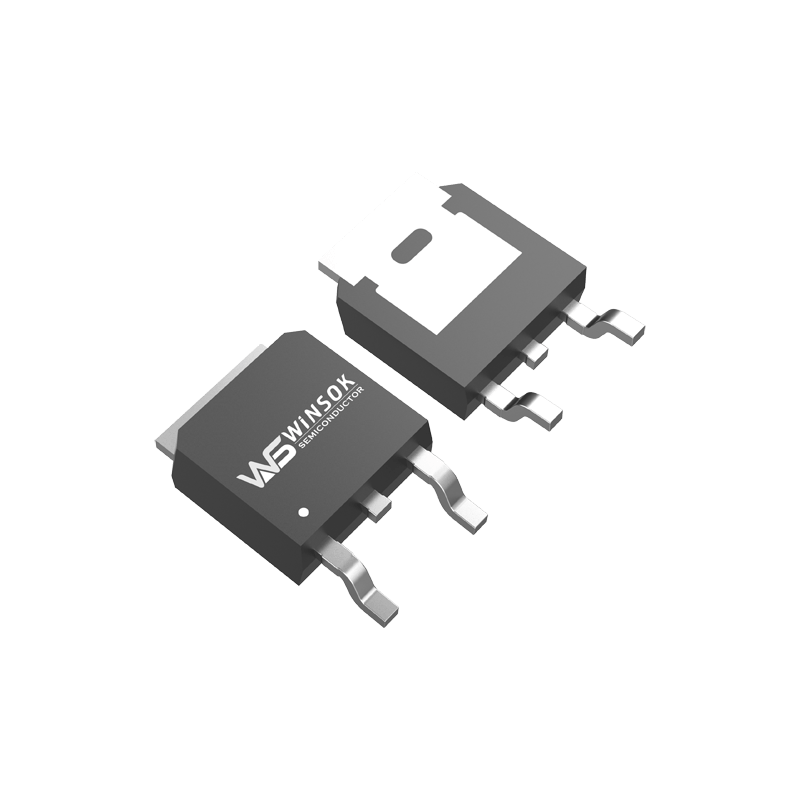

1.2 MOS管的工作原理

MOS管是电压控制型器件。其导电沟道由栅极电场感应产生，仅依赖电子或空穴一种载流子（故称"单极型"）。当栅源电压VGS超过阈值电压Vth（通常为2-4V）时，栅极电场在衬底表面感应出导电沟道，连接源漏极，形成电流ID。沟道电阻受VGS调制，关系近似为ID ∝ (VGS - Vth)²。

核心特征：输出电流由栅极电压控制，输入阻抗极高（>10⁹Ω），栅极静态电流为零，驱动功耗仅存在于开关瞬态的充放电过程。

二、电气特性对比

2.1 输入阻抗与驱动功耗

三极管：输入阻抗低，基极需持续电流驱动。在开关应用中，若IB=10mA，驱动功率P = VBE×IB ≈ 0.7V×10mA = 7mW。在大功率电路中，需复杂的电流驱动电路，增加系统复杂度。

MOS管：输入阻抗极高，栅极仅需提供瞬态电荷。若Qg=50nC，VGS=10V，开关频率100kHz，驱动功率P = Qg×VGS×f_sw = 50nC×10V×100kHz = 50mW。驱动电路可高度集成，功耗降低80%以上。

2.2 开关速度

三极管：存在载流子存储效应，开关时间通常为50-500ns。关断时需清除基区存储电荷，存储时间ts可达1μs，限制开关频率在100kHz以下。高频下效率急剧下降。

MOS管：无存储电荷，开关时间仅5-100ns。现代Si MOS可轻松实现500kHz以上开关，SiC MOS甚至达MHz级。开关损耗低，效率在200kHz下仍保持>98%。

2.3 导通压降与损耗

三极管：饱和压降VCE(sat)约0.2-0.5V，与电流无关。在100A大电流下，导通损耗P = VCE×IC = 0.3V×100A = 30W。虽压降较低，但大电流下损耗仍显著。

MOS管：导通电阻R_DS(on)可低至1mΩ（低压）至20mΩ（高压）。100A下，P = I²×R_DS(on) = 100²×0.001 = 10W（SiC MOS）或20W（Si超结MOS）。高压段MOS管损耗更低，且R_DS(on)正温度系数实现自均流。

2.4 温度特性

三极管：VBE具有负温度系数（-2mV/℃），高温下导通阈值降低，但β值下降，增益不稳定。结温上限150℃，散热设计需严格。

MOS管：Vth负温度系数（-4mV/℃），但R_DS(on)正温度系数，高温下自动均流。结温上限175℃（SiC达200℃），高温性能更优。

三、结构与应用差异

3.1 结构复杂度

三极管：三层次结构（发射区、基区、集电区），基区需精确控制宽度（亚微米级），制造工艺与CMOS不兼容，难以大规模集成。

MOS管：平面或沟槽结构，与CMOS工艺完全兼容。现代CPU集成数百亿个MOS管，而三极管无法在如此规模集成。

3.2 应用场景

三极管适用场景：

• 模拟小信号放大：音频前置放大、运算放大器输入级，利用其跨导高、1/f噪声低特性
• 射频功放：LDMOS在基站PA中仍占主导，频率<3GHz
• ESD保护：BJT结构坚固，抗静电能力强
• 低成本开关：小功率（<1W）LED驱动、玩具电路

MOS管适用场景：

• 开关电源：Buck/Boost/反激式，功率>1W即首选MOS管
• 电机驱动：H桥逆变器，电流可达上千安培
• 数字逻辑：CMOS是CPU、存储器、FPGA的唯一选择
• 射频小信号：GaN/SiC MOS用于5G PA，频率达28GHz
• 负载开关：电池管理系统，静态功耗<1μA

四、驱动与保护设计

4.1 驱动要求

三极管驱动：需提供持续电流，驱动电路需设计基极限流电阻。关断时需反向偏置加速，常加肖特基二极管钳位。驱动功耗与频率成正比，高频下驱动损耗占比较大。

MOS管驱动：仅需电压脉冲，驱动芯片可高度集成。关断时负压驱动（-3V至-5V）防止误导通。驱动损耗P_drive = Qg×VGS×f_sw，与频率线性相关。在500kHz以上需特别注意驱动芯片选型。

4.2 静电防护

三极管：结构坚固，ESD耐受电压可达2kV（人体模型），普通操作不易损坏。

MOS管：栅氧化层极薄（<100nm），ESD耐受电压仅±20V。操作时必须佩戴防静电腕带，使用防静电垫，避免徒手触碰。栅源极需并10kΩ电阻或TVS二极管保护。

五、成本与供应链

三极管：工艺成熟，成本极低。小信号三极管单价<0.1元，功率对管<1元。供应链稳定，全球数十家供应商。

MOS管：成本随性能升高。小信号MOS约0.2元，高压Si超结MOS约2元，车规级SiC MOS可达50-100元。国产供应链（士兰微、华润微）在低压段已成熟，高压SiC仍依赖英飞凌、Wolfspeed等国际厂商。

六、核心差异总结

控制方式：三极管电流控制，MOS管电压控制——这是最根本区别，决定了驱动功耗与输入阻抗的代际差异。

工作区命名：三极管"饱和"是开关，MOS管"饱和"是放大——这是最易混淆之处，源于历史命名习惯。

性能边界：MOS管在开关速度、驱动功耗、集成度上全面领先；三极管在模拟线性度、抗干扰能力、成本上仍有 niche 市场。

发展趋势：随着SiC/GaN技术成熟，MOS管应用边界持续拓宽。三极管将退守至模拟小信号与极端环境应用，市场份额逐年萎缩。

七、设计启示

在实际选型中，功率>1W的开关应用应优先选MOS管；模拟小信号放大可保留三极管；射频PA根据频率选择LDMOS或GaN。理解二者差异，是电子工程师的基本功，也是系统优化的起点。

工程口诀：大电流开关用MOS，小信号放大看三极；高速数字唯MOS，低成本简单用三极。
