在电子设备向微型化、高速化、高性能化狂飙的当下，传统PCB板布线拥挤、信号干扰、体积过大、交付滞后等痛点，成为制约产品研发与市场投放的关键瓶颈。深圳健翔升科技深耕盲埋孔HDI PCB（高密度互联印刷电路板）领域多年，以硬核技术、极致性价比和高效交付，为全球电子企业提供“更小空间实现更复杂互连”的核心解决方案，让电子设计潜能彻底释放。

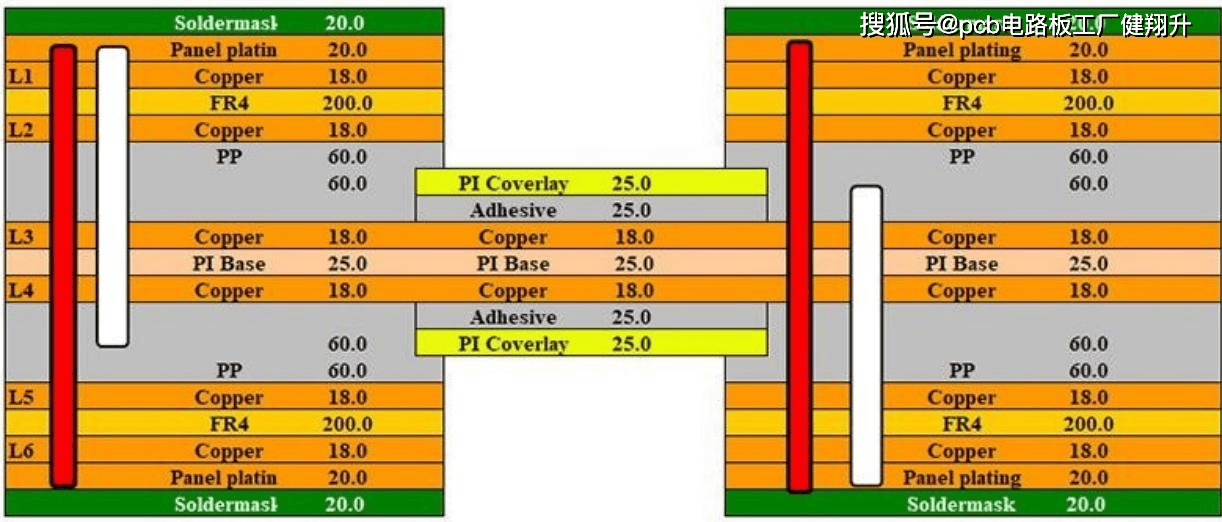

软硬结合板HDI PCB

一、直击行业痛点，健翔升HDI PCB三大核心优势颠覆体验

1. 高性价比王者：品质不打折，成本更可控

电子企业研发打样怕成本超支、小批量生产怕定价不公、大批量采购怕性价比低？深圳健翔升彻底打破“高性能=高价格”的行业魔咒，在严格遵循IPC标准、保障产品可靠品质的前提下，给出极具市场竞争力的定价：

• 四层一阶HDI PCB：低至1000元/款

• 六层一阶HDI PCB：低至1500元/款

无需牺牲信号传输效率和结构稳定性，即可精准匹配研发打样、小批量试产及大批量订单等全场景需求，让企业以更低成本实现产品升级。

2. 极速交付保障：缩短项目周期，抢占市场先机

“研发赶进度，PCB交付拖后腿”是众多电子企业的共同困扰。深圳健翔升依托数字化生产管理系统和成熟的量产体系，实现HDI PCB快至7天交货的行业领先速度，更支持加急服务：

无论是四层一阶基础款，还是10层以上Any Layer高阶款，均能达到普通快速打样PCB的交付效率，助力客户加速产品研发迭代，提前抢占市场窗口期。

3. 超强制程能力：覆盖全场景需求，复杂设计轻松落地

面对“布线密度高、层数多、信号要求严”的复杂设计，普通PCB企业往往难以承接。深圳健翔升具备4层1阶至30层任意阶HDI PCB稳定量产能力，精通精细线路、微孔、堆叠/交错孔、Via-in-Pad等核心工艺，在Any Layer HDI生产上积累了丰富成熟的经验，可轻松满足高密度、高速信号传输（≥10Gbps）的严苛需求，适配5G模块、高端智能手机、医疗设备、汽车电子等多领域复杂电路设计。

二、硬核技术支撑：揭秘健翔升HDI PCB的“高密度密码”

1. 微盲孔/埋孔技术：释放布线空间，提升信号完整性

传统通孔贯穿全板，占用大量布线空间且易造成信号干扰。深圳健翔升采用激光钻孔与机械钻孔双技术路径，精准实现微盲孔与埋孔加工：

• 盲孔：仅打通表层与内层，不贯穿全板，有效释放表层布线空间；

• 埋孔：隐藏于内层之间，避免线路交叉干扰，大幅提升信号传输稳定性；

• 激光钻孔最小孔径可达0.05mm，机械钻孔最小极限0.15mm，适配不同精度需求，其中CO₂激光适配FR-4板材，UV激光冷加工避免薄型板边缘烤焦，工艺适配性极强。

2. 增层与精细线路工艺：极致压缩体积，提升集成度

通过积层法与顺序层压法，在已有芯板基础上层层叠加预浸料和铜箔，同步完成钻孔、电镀，精准控制每层厚度与孔径，实现高密度互连。同时，依托高精度曝光蚀刻设备，将线路宽度和间距控制在微米级，IC载板产品线宽/线距可达1.5mil/1.5mil（1mil=0.0254mm），让PCB面积缩减30%以上，完美适配电子设备微型化需求。

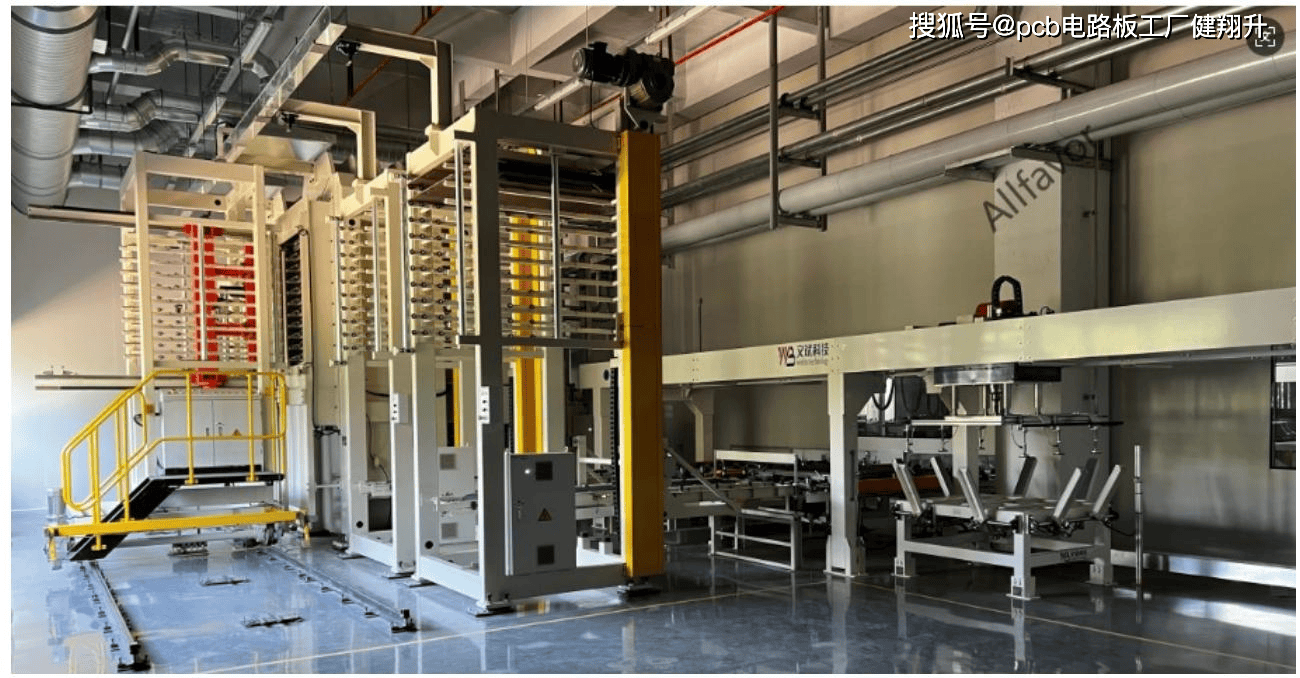

HDI PCB层压工艺

3. 电镀填孔技术：保障导电性能，杜绝品质隐患

微盲孔成型后，采用先进电镀工艺实现孔壁金属化，更通过电镀填孔技术将铜均匀填充至孔内，形成坚实导电通路。严格控制铜层厚度≥20μm，确保均匀性与附着力，彻底杜绝空洞、气泡等缺陷，保障高密度互连的电气性能稳定。

三、全流程检测+可靠品质：让每一块PCB都经得起考验

电子设备的可靠性直接取决于PCB品质，深圳健翔升建立覆盖全生产流程的检测体系，从源头把控品质：

• 钻孔检测：自动刀径检测+AOI光学检测，杜绝钻歪、漏钻、孔壁毛糙等问题；

• 镀层检测：金相切片显微镜+镀层厚度测量仪，确保镀层厚度与均匀性；

• 线路与外观检测：LDI曝光后AOI+成品外观AOI，排查短路、断路、划痕、焊盘缺陷等；

• 可靠性检测：-40℃~125℃冷热冲击试验（1000次循环）、高温高湿老化试验，模拟严苛使用环境；

• 隐性缺陷检测：X-Ray检测（埋孔内部连接+盲孔填充率≥95%）、四线低阻测试（精准测量≤1Ω低电阻），排查虚焊、孔铜薄等隐性问题。

所有产品均符合IPC-A-600H Class 2/3标准，支持全流程检测报告追溯，让客户使用更放心。

四、常见问题解答：打消您的合作顾虑

1. 如何判断我的产品需要用HDI PCB？

若您面临这些问题，建议优先选择：①布线密度高，普通通孔导致线路交叉困难；②需缩减PCB面积30%以上；③信号传输速率≥10Gbps（如5G模块）。深圳健翔升提供免费设计方案评估，工程师一对一为您分析。

2. 健翔升支持多少阶数的HDI PCB生产？

目前可稳定量产1-3阶盲埋孔PCB，覆盖消费电子、工业控制等主流场景；针对Any Layer等高阶需求，可提供定制化解决方案，全程支持从设计到量产。

3. 使用盲埋孔会大幅增加成本和交付时间吗？

虽然盲埋孔工艺更复杂，但深圳健翔升通过成熟工艺优化和高效管理，将成本与周期控制在合理范围，更可通过减少PCB总层数、实现产品小型化，为客户优化整体系统成本，交付速度行业领先。

五、选择深圳健翔升：不止是PCB供应商，更是研发合作伙伴

深圳健翔升科技有限公司凭借多年HDI PCB制造经验，配备先进激光钻孔机和全自动检测设备，工程团队精通盲埋孔全流程工艺，可从设计初期提供专业DFM（可制造性设计）支持，帮助客户优化设计方案，避免生产风险，实现从设计到制造的无缝衔接。

无论您是需要研发打样、小批量生产还是大批量定制，深圳健翔升都能提供匹配的HDI PCB产品与技术支持，品质符合国际标准，服务覆盖全球客户。

深圳健翔升科技——专注HDI PCB研发制造，助力电子产业创新升级！
