使用泰克示波器MDO功能进行无线充电

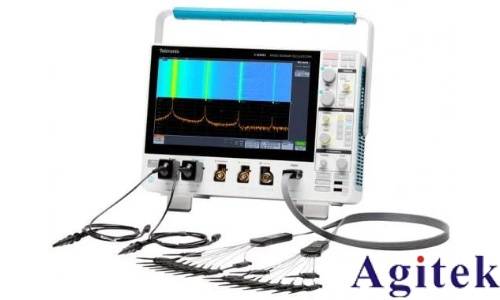

随着无线充电技术的普及，基于Qi标准的充电设备广泛应用于智能手机、可穿戴设备等领域。为确保充电过程的安全性与高效性，对无线充电信号进行精确分析至关重要。泰克示波器MDO系列凭借其强大的混合域分析（MixedDomain Analysis, MDA）功能，成为解析Qi标准无线充电信号的理想工具。
Qi标准采用电磁感应原理，通过初级线圈与次级线圈之间的磁耦合实现能量传输，同时依赖双向通信协议进行功率调节与异物检测（FOD）。该过程涉及复杂的模拟信号、数字控制信号及高频载波信号，传统单一域测试手段难以全面解析。而MDO示波器集成了时域、频域与调制域分析能力，可同步观测多域信号特征，实现全面诊断。
在测试中，首先将MDO示波器的模拟通道连接至发射端驱动信号，捕获PWM波形与调制包络；使用频谱分析功能观测载波频率（通常为100–205kHz）的频谱纯度，识别是否存在杂散发射或频率漂移。通过触发同步，可精准定位通信脉冲出现时刻，结合解调功能分析ASK调制的控制信号，验证协议合规性。
眼图分析可用于评估通信信号的质量。若眼图闭合或抖动增大，表明存在噪声干扰或阻抗失配，可能影响异物检测的准确性。借助MDO的抖动与噪声测量功能，可量化随机抖动与确定性抖动成分，进而排查电源噪声或布局串扰等根源。
此外，MDO支持多通道同步采集，可同时监测驱动信号、反馈电压与通信线，帮助工程师理解系统动态响应。例如，在负载变化瞬间，观察驱动信号的调整过程与通信反馈延迟，评估系统稳定性。
通过与标准模板对比，结合IEEE和WPC（无线充电联盟）规范，可验证信号参数是否合规。若发现问题，可依据测试数据优化线圈布局、改进滤波电路或调整控制算法。
综上所述，泰克MDO示波器以其多域协同分析能力，为Qi无线充电系统的研发与调试提供了全方位的技术支持，不仅提升了测试效率，更保障了产品性能与安全性，是无线充电领域不可或缺的高端测试利器。
