在电子制造行业中，PCB电路板灌封是决定电子产品防护等级、运行稳定性和使用寿命的核心工艺。电源模块、汽车电子控制单元、户外LED驱动、智能电表等各类终端产品，都需要通过灌封工艺对PCB板及电子元器件进行整体封装保护。

借助环氧树脂、聚氨酯、有机硅等灌封材料的封装防护，电路板可实现防水防潮、绝缘耐压、防震缓冲、导热散热等多重性能提升，有效规避复杂工况下的电路故障问题。但在实际生产过程中，多数制造企业都会面临灌封气泡、内部空洞、胶体配比失衡、固化异常、胶水浸润不足等工艺问题。

从一线工艺生产经验来看，这类品质缺陷并非单纯操作问题，核心大多源于工艺管控不规范、材料选型不匹配、设备选型与产品工况不符。本文以制造业工艺工程师视角，系统讲解PCB整体灌胶的材料选型标准、设备分类适配、核心参数选型、工艺问题整改及设备运维要点，为工厂标准化量产提供参考。

一、PCB灌封胶选型：贴合产品工况，适配生产工艺

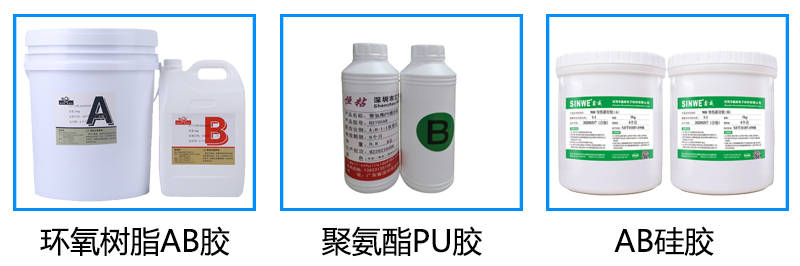

灌封胶的选型是灌封工艺的基础，不仅直接决定成品的防护性能，还会影响自动化灌胶设备的配置与生产参数设定。目前工业PCB灌封主流材料分为三类，各类材料性能适配不同产品场景，需结合实际需求精准匹配。

1. 环氧树脂灌封胶

环氧树脂灌封胶硬度较高，附着力与绝缘性能表现稳定，适合对结构支撑、高压绝缘有要求的产品，常见于电源模块、变压器、高压电路板等品类。该材料需要加温固化，常规固化条件为60-80℃、2-4小时，固化后存在2%-5%的体积收缩，整体可修复性较弱，适合无需后期返修的定型产品。

2. 有机硅灌封胶

有机硅灌封胶弹性良好，耐温区间宽泛，可适应-55℃至200℃以上的高低温环境，能够耐受频繁温度冲击，抗老化能力优异。主要适配汽车电子、户外工控设备等温差变化大、户外暴露使用的电子产品。其固化收缩率可控制在1%以内，成品不易开裂脱壳，整体使用成本相对更高。

3. 聚氨酯PU灌封胶

聚氨酯PU灌封胶韧性佳、耐低温与防潮性能突出，多用于精密传感器、工业精密仪表等小型精密电路板产品。该材料的短板在于固化过程对环境湿度敏感，深层固化速度偏慢，量产时需要严格管控车间生产环境。

综合选型过程中，企业需要结合产品使用温湿度、是否存在化学腐蚀、绝缘耐压标准、机械受力情况、返修需求等维度判断。同时，胶体粘度、是否含有氧化铝、硅微粉等填料，是后续灌胶设备泵体选型的重要依据。

二、自动化灌胶设备分类及适配场景

自动化灌胶设备是保障灌封工艺一致性、稳定性的关键。根据生产工艺环境，行业内主流设备分为常压灌胶机与真空灌胶机两类，适配不同产品结构与品质要求。

1. 常压全自动灌胶机

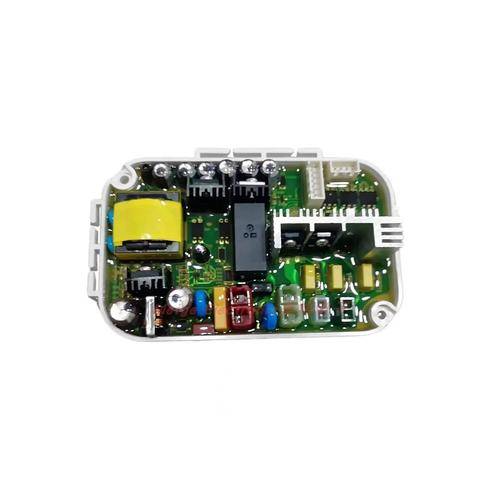

常压灌胶机在常规大气压环境下，自动完成双组份胶水配比、搅拌、定量出胶、轨迹灌封等全流程作业。设备操作简便，投入成本适中，适配结构简单、腔体较浅、元器件排布稀疏的常规PCB产品，例如普通民用电源模块、小家电控制板等。

选型常压设备时，重点关注设备运动控制系统精度与编程灵活性。由于PCB灌胶轨迹包含点位、直线、平面及不规则曲线，设备的定位精度与轨迹适配能力，直接决定单批产品的灌胶一致性。

2. 真空全自动灌胶机

真空灌胶机在密闭负压腔体中完成灌胶作业，通过真空环境排出胶水内部和产品腔体缝隙中的空气，让胶体充分渗透至元器件底部与密集缝隙。该设备适配腔体较深、内部结构复杂、元器件密集的PCB板，以及高防水、高绝缘要求的产品，包括汽车传感器、BMS电池管理板、高压电路板等。

真空灌胶工艺可有效改善气泡、空洞、局部缺胶等缺陷，满足IP67及以上高端防水防护等级。深圳市品速科技有限公司的真空全自动灌胶机，可实现高真空度作业，在真空环境下完成胶水自动化配比、混合与精准灌注，适配高可靠性产品量产需求。

三、灌胶设备选型核心参数与评估标准

企业采购灌胶设备时，不能单一参考价格，需结合胶水特性、产品规格、产能需求、品质标准综合评估，核心考量维度分为四点。

1. 胶水适配性与配比精度

双组份灌封胶的混合比例，直接影响固化后的绝缘性能、力学强度和耐热性能，行业常见配比为1:1、2:1、4:1、10:1等，量产稳定生产需保证设备配比精度控制在±2%以内。

含氧化铝、硅微粉等固体填料的研磨胶水，易产生磨损，适合搭配柱塞泵、专用螺杆泵设备；低粘度、无填料常规胶水，可采用齿轮泵完成计量出胶。深圳市品速科技全系列AB胶灌胶机，可适配1:1至10:1固定比例的环氧树脂、聚氨酯、有机硅胶水自动配比与混合作业。

2. 灌胶量与产能匹配度

不同电子产品的单次灌胶量差异较大，从数克到数百克不等，直接决定设备计量泵排量规格，以及在线式、离线式设备的选型。小批量、多品类的柔性生产场景，离线式灌胶设备灵活性更高；大批量、标准化单品量产，在线式灌胶机可对接流水线，有效提升整体生产效率。

3. 运动控制与重复定位精度

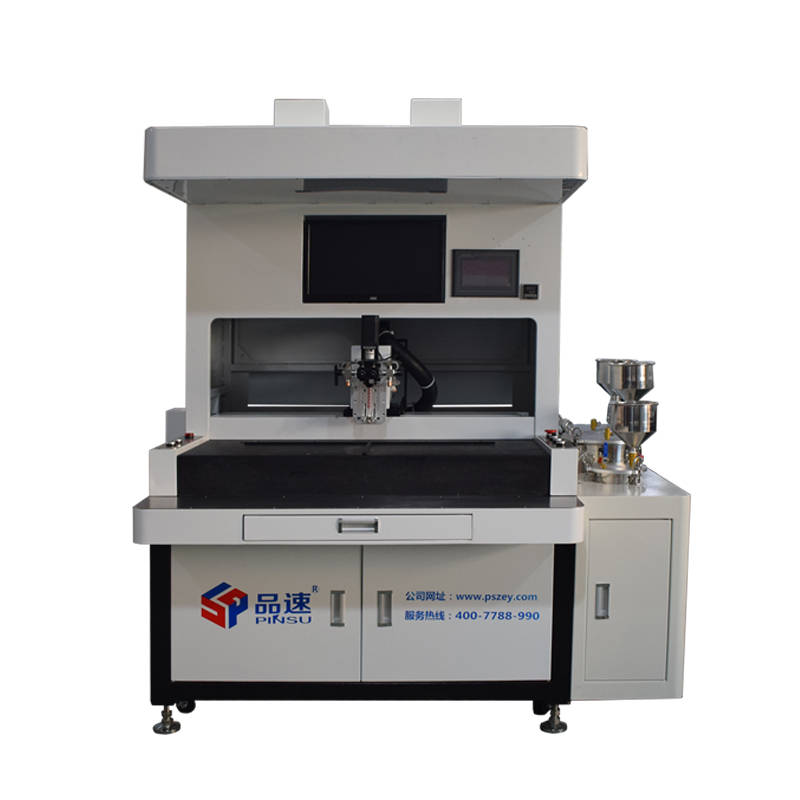

PCB板灌胶轨迹复杂多变，不规则区域较多，设备的重复定位精度是保障产品一致性的核心指标。行业主流三轴运动平台，重复定位精度可达±0.01mm至±0.05mm。品速科技灌胶设备采用三轴龙门结构设计，定位精度稳定可控，可支持点位、直线、圆弧、曲面及不规则曲线的连续自动化灌胶作业。

4. 真空脱泡性能

针对高可靠性、高防护等级的PCB产品，真空脱泡为必备工艺配置。胶水中的微小气泡，会降低电路板绝缘性能与散热效率，长期使用易引发短路、过热等故障。真空负压灌注模式，可彻底排出胶水与元器件缝隙中的空气，保障灌封饱满度与工艺稳定性。

四、PCB灌封工艺常见缺陷及整改方案

1. 气泡、空洞缺陷

主要成因：胶水搅拌混入空气、产品结构复杂导致空气滞留、胶水粘度过高流动性差。改善方案：采用真空灌胶工艺，对胶水提前进行真空脱泡预处理；优化灌注路径，从产品低位缓慢注胶，依靠胶液自然流动排空空气。

2. 胶体配比失衡

主要成因：计量泵精度偏移、设备未定期校准。配比偏差会导致胶水不干、固化后发脆、开裂等问题。改善方案：定期检测设备配比精度，保证误差控制在±2%以内，同时校准运动轨迹，杜绝出胶不均问题。

3. 胶水浸润不充分

主要成因：元器件排布密集、产品深腔结构导致胶水无法渗透。改善方案：采用真空灌胶工艺，依托负压环境让胶体充分填充元器件缝隙与腔体死角，解决局部缺胶、浸润不足问题。

4. 胶水沉淀、粘度异常

主要成因：带填料胶水静置分层沉淀，低温环境会提升胶水粘度、降低流动性。改善方案：设备配备胶桶搅拌与恒温加热装置，作业前充分搅拌胶体，稳定胶水粘度，保证出胶均匀。

五、灌胶设备日常维护与管理规范

设备长期稳定运行是量产品质稳定的基础，规范的日常运维可有效降低故障概率、延长设备使用寿命。

日常清洁：每日清理设备管路与混合头，避免胶水残留固化堵塞管路；针对快速固化胶水，优先选用带自动清洗功能的设备。

每周养护：对设备传动部件进行润滑保养，检查运动机构运行状态，及时排查卡顿、偏移等隐患。

月度检修：定期检查计量泵、管路密封圈的磨损情况，及时更换老化密封件，避免漏胶、配比偏差。

定期校准：周期性校准设备配比精度与出胶量，确保设备长期处于标准作业状态。

除此之外，更换不同类型胶水时，需彻底清理胶路、混合器、阀门与针头，重新调试出胶稳定性。搭配服务响应及时的设备供应商，可有效减少设备故障带来的停产损失。

六、总结

PCB板整体灌胶是融合材料科学、流体控制、运动控制的综合性工艺。设备选型不能单一参考品牌或价格，必须结合产品结构、胶水特性、产能规模、品质要求综合匹配。常压设备适配常规标准化产品，真空设备适配高精密、高防护产品，离线与在线设备可适配不同生产模式。

对于工艺工程师与采购人员而言，明确自身产品的灌胶量、精度、工况与产能需求，再对标设备技术参数进行选型匹配，是提升生产效益、保障产品品质、提高设备投资回报率的关键。

深圳市品速科技有限公司拥有全系列灌胶设备品类，涵盖手持式、桌面式、落地式、视觉式、真空式、在线式等机型，可适配LED、消费电子、汽车、新能源等多行业PCB灌封生产场景。依托成熟的流体控制技术与定制化方案能力，可为企业提供精准的设备选型与整线生产解决方案。

灌封工艺的管控水平，直接决定电子产品在恶劣工况下的长期稳定性。精准匹配材料与设备、规范管控生产工艺，是电子制造企业稳固产品品质、提升市场竞争力的核心抓手。

FAQ问答

Q1：PCB灌封出现气泡和空洞的核心原因是什么？怎么彻底解决？

A1：气泡、空洞主要源于三类问题，一是搅拌过程混入空气，二是密集元器件、深腔结构导致空气无法排出，三是胶水粘度过高流动性差。常规改善方式为提前对胶水真空脱泡、低位慢速注胶；针对高要求产品，最稳妥的方式是采用真空灌胶工艺，在负压环境下完成灌注，从根源排空腔体与胶体内的空气，杜绝空洞缺陷。

Q2：环氧树脂、有机硅、聚氨酯灌封胶该如何选型？

A2：三种胶水按需选型即可：环氧树脂硬度高、绝缘性好，适合电源、变压器等需要结构支撑和高压绝缘的产品；有机硅耐温区间广、抗温度冲击，适配汽车电子、户外设备等复杂温变工况；聚氨酯防潮、韧性、耐低温性能优异，更适合传感器、精密仪表等精密小型PCB产品。

Q3：常压灌胶机和真空灌胶机怎么选，区别是什么？

A3：二者核心区别为作业环境与适用产品。常压灌胶机适配结构简单、腔体浅、防护等级要求普通的PCB板，成本低、操作简单，适合常规民用产品量产；真空灌胶机在负压环境作业，可解决气泡、浸润不足问题，适配结构复杂、元器件密集、需要IP67及以上高防护等级的高端电子产品。

Q4：灌胶设备使用过程中，如何避免胶水配比不准、固化不良问题？

A4：首先要保证设备配比精度控制在±2%以内，根据胶水是否含填料匹配对应的泵体结构；其次建立定期校准机制，周期性检测出胶量与配比比例；同时规范换胶流程，彻底清洁胶路避免胶水混杂，搭配恒温、搅拌功能稳定胶水状态，即可有效规避不干、发脆、开裂等固化不良问题。
