摘要

日本政府将在2027财年预算中追加1500亿日元（约合9.44亿美元）投资Rapidus，力推2nm芯片2027年量产。面对台积电67.6%的市场份额和3万亿日元资金缺口，Rapidus凭借政府2.9万亿日元财政支持、IBM技术合作和全自动化产线寻求突破，但从40nm到2nm的技术代差和商业化不确定性构成严峻挑战。

日本芯片复兴的国家工程

上世纪80年代，日本芯片制造商在全球市场中占据主导地位。随着东亚新竞争对手的崛起，日本在高端芯片制造的竞争中逐渐落后，同全球领先水平相比落后约二十年。日本此前实现量产的最先进工艺仅止于40nm，与世界主要厂商之间存在明显差距。

为重振半导体产业，Rapidus于2022年成立，背后是丰田、索尼等8家日本产业巨头共同投入的73亿日元。日本政府视芯片产业为“关乎国家经济安全”的核心，认为Rapidus在人工智能、机器人和量子计算领域的技术独立性对国家安全至关重要。日本经济产业省将在2027财年预算中寻求为Rapidus追加1500亿日元（约合9.44亿美元）资金。

2026年第一季度，全球晶圆代工市场格局进一步向头部集中。据TrendForce集邦咨询数据，全球前十大晶圆代工厂合计实现营收479.5亿美元，环比增长3.7%。其中，台积电以72.3%的市场份额断层领跑，单季营收达358亿美元；三星电子份额滑落至6.5%；中芯国际升至5.1%，稳居全球第三。

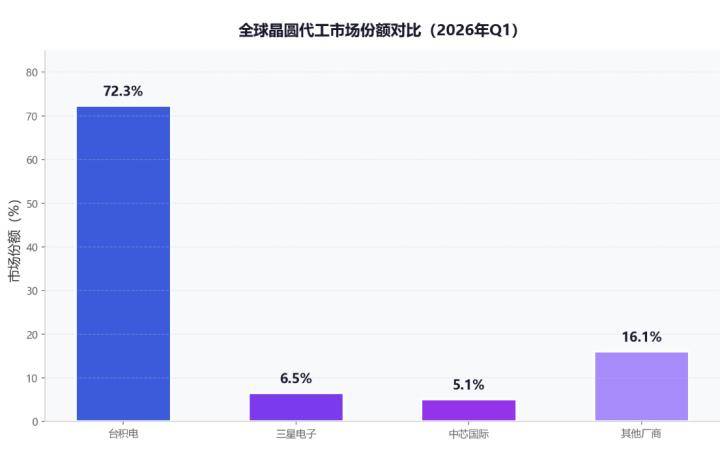

【图表：全球晶圆代工市场份额对比（2026年Q1）】

竞争力：国家意志驱动下的追赶

政府资金保障

日本政府展现出前所未有的支持力度。官方给Rapidus的补贴总额将高达2.9万亿日元，约合181亿美元。2026财年和2027财年分别编列6300亿日元和3000亿日元的补贴。日本政府已通过情报处理推进机构投资1000亿日元，成为Rapidus的最大股东。政府甚至计划持有具有关键否决权的“黄金股”，凸显国家项目属性。Rapidus已获得总额2676亿日元的新投资，其中1676亿日元来自32家私营企业，1000亿日元来自政府。

技术合作与产业链协同

IBM长期以来与Rapidus在2nm制程方面展开合作，提供封装技术和共同研发支持。IBM将抢先采用Rapidus的2nm制程，并预计成为其首家外国企业投资者。在设备端，ASML与Rapidus的设备团队在不到四个月内完成了通常需要六个月的极紫外光（EUV）光刻设备安装。工厂内配备了TEL的涂布显影设备和佳能的光刻设备。DNP已于2024年开始开发2nm电路光掩模，计划在2027年度向Rapidus供应。TEL在千岁市设立维护基地，工程师从20名增至34名，计划增至50人。

全自动化生产愿景

Rapidus表示将使用机器人和人工智能创建完全自动化的生产线，用于生产2nm芯片。这一模式有别于传统晶圆代工厂依赖大量人工调试的运营方式，若能成功将形成独特的差异化竞争力。

客户基础初步建立

IBM和半导体设计公司Tenstorrent率先与Rapidus达成合作。Tenstorrent以RISC-V架构为核心建立AI产品阵容，其首席执行官Jim Keller曾在英特尔及AMD担任高阶主管。市场传言英伟达也在评估将Rapidus纳入供应链。Rapidus声称有60家感兴趣的公司，其中32家已投资共计1676亿日元。预计2025财年私营投资额将超过1600亿日元（约合10.2亿美元），超出原计划。软银和索尼各自投资210亿日元，富士通投资200亿日元。

劣势：从零起步的巨大鸿沟

技术代差悬殊

日本企业在2000年代输给中国台湾和韩国企业的竞争后，退出了最尖端工艺的量产领域，已没有40nm以下的半导体量产技术。日本经济产业省指出，日本国内半导体企业在逻辑半导体微型化竞争中处于劣势，无法生产比40nm更微细的逻辑半导体。台积电等顶级制造商已实现3nm及2nm芯片量产。台积电在3nm、2nm先进制程领域绝对领先，三星紧随追赶，英特尔整体制程仍落后一代以上。2nm工艺相比3nm，晶体管密度增加15%，同等功耗下性能提升15%，同等性能下功耗降低24%至35%。

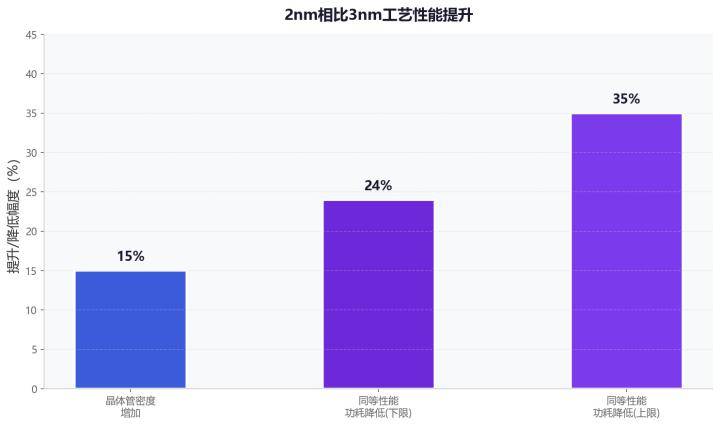

【图表：台积电2nm相比3nm工艺性能提升】

资金缺口巨大

Rapidus预计到2031财年需要超过7万亿日元的资金。政府已承诺2.9万亿日元，计划通过私营投资筹集约1万亿日元，但剩余约3万亿日元的缺口仍需填补。2nm晶圆定价高达350万日元。32家企业投资总额1676亿日元，平均每家约3000万欧元，对于索尼、富士通、软银等巨头而言更像象征性姿态，仅相当于约1600片2nm晶圆或1.5天的产能。建设一座2nm晶圆厂的投资约200亿美元，而Rapidus的融资进度与这一需求之间仍有显著距离。

商业化不确定性

Rapidus尚未实现商业化量产。2025年完成2nm GAA测试芯片流片，2026年第一季度向客户交付2nm工艺设计套件（PDK）。从试产到量产、从技术验证到客户获取，商业化之路仍充满不确定性。公司声称2027年中具备量产能力，但外界认为其需先证明在本土化实现量产。2025年7月确认2nm晶体管原型机运行后，12月展示了AI芯片布线层原型，技术进展虽稳步推进，但距离规模化量产仍有距离。

竞争格局加剧

Rapidus不仅要与台积电、三星和英特尔竞争，还面临新兴竞争者。台积电凭借67.6%的市场份额形成强大规模效应和客户粘性，三星以7.7%紧随其后，英特尔积极推进Intel 18A工艺。更值得关注的是，埃隆·马斯克正与英特尔合作开展Terafab项目，为特斯拉、SpaceX和xAI等旗下公司生产半导体，这一垂直整合模式可能重塑高端芯片供应格局。台积电、三星和英特尔分别实现2nm及等效工艺量产，Rapidus作为后来者面临多方夹击。

前景展望

对在全球持续展现存在感的日本半导体设备和材料制造商而言，Rapidus的成功将带来收益机会的增加。Rapidus的崛起有望缓解日本在高端制程领域的依赖问题。2nm工艺带来的性能提升恰逢AI算力需求爆发期，市场窗口仍然存在。Rapidus在2026财年和2027财年分别获得6300亿日元和3000亿日元政府补贴，加上IBM技术支持和初步建立的客户基础，追赶之路已有基础。但从40nm到2nm的技术跨越、3万亿日元资金缺口以及台积电等巨头的先发优势，意味着Rapidus要实现2027年量产目标仍面临严峻考验。
